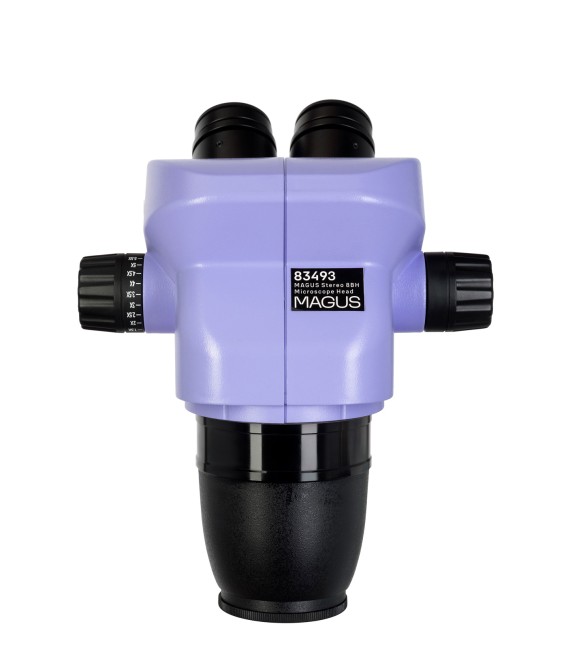

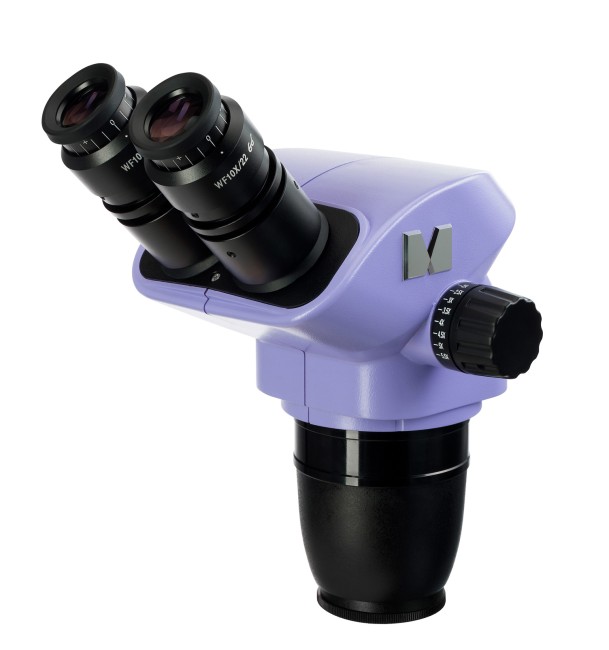

Оптическая голова MAGUS Stereo 8BH
Описание
Оптическая голова используется в паре с универсальным штативом и механизмом фокусировки. Предназначена для наблюдения объемных объектов и деталей их структуры с сохранением виртуальной объемности и ясности рельефа поверхности.
Оптическая схема Грену обеспечивает высокую глубину резкости и хорошую объемность изображения за счет угла стереоскопичности 15 градусов. Оптическая голова увеличивает изображение объекта без потери пространственной ориентации.
Голова, установленная на универсальный штатив, может быть использована для реставрации, пайки, сборки, контроля качества и других подобных операций.

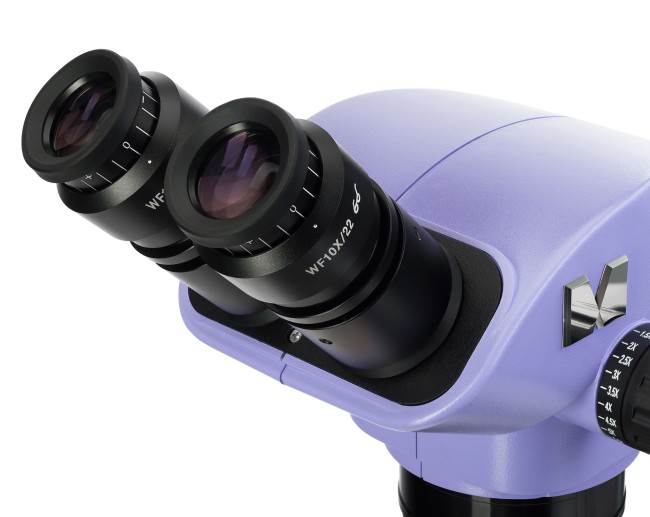

Визуальная насадка
Визуальная насадка бинокулярная, цифровая камера устанавливается в окулярный тубус вместо окуляра.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.
Трансфокатор
Объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Оптическая система формирует прямое (неперевернутое) объемное изображение. Дополнительные насадки на объектив изменяют диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Основные особенности:
- Бинокулярная визуальная насадка, цифровая камера устанавливается в окулярный тубус вместо окуляра
- Трансфокаторная система для плавного изменения увеличения без потери фокусировки; коэффициент трансфокации 8,4:1
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция и невысокая цена.
- Широкая линейка совместимых дополнительных аксессуаров

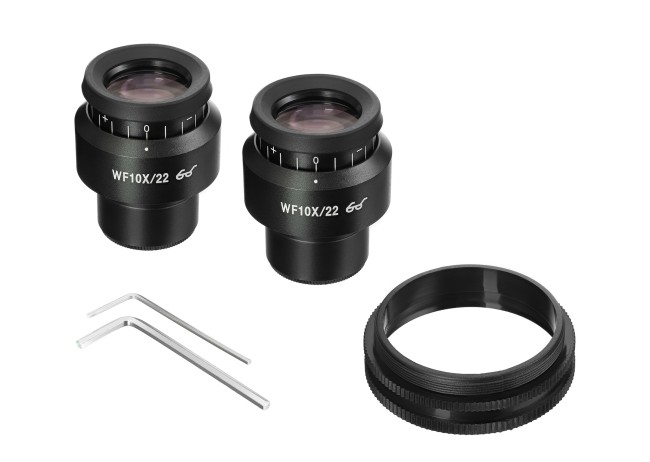

Комплектация:
- Оптическая голова – объектив с визуальной насадкой
- Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Окуляр 30х/8 мм (2 шт.)
- Насадка на объектив 0,5x
- Насадка на объектив 1,5x
- Насадка на объектив 2x
- Универсальный штатив с механизмом фокусировки
- Осветитель кольцевой
- Осветитель кольцевой с поляризационным фильтром
- Осветитель кольцевой с включением по секторам
- Осветитель типа «гусиная шея»
- Цифровая камера
- Калибровочный слайд
Характеристики
Производитель | MAGUS |
Тип микроскопа | стереоскопический |
Оптическая схема | Грену |
Увеличение, крат | 6.5 — 55 |
Тип насадки | бинокулярная |
Угол наклона окулярной насадки | 45° |
Диоптрийная коррекция окуляров | ±5 диоптрий на обоих тубусах |
Посадочный диаметр оптической головки, мм | 76 |
Межзрачковое расстояние, мм | 54 — 75 |
Посадочный диаметр окуляров | 30 мм |
Окуляры | 10x/22, удаленный зрачок |
Объективы | панкратические, 0.65–5.5x |
Коэффициент трансфокации | 8.4:1 |
Рабочее расстояние, мм | 105 (*опция, при использовании дополнительных насадок на объектив 0.5x, 1.5x, 2x: 177, 47, 26) |
Поле зрения | 33,8–4 мм |
Вес в упаковке | 2 кг |
Размер упаковки | 27 × 27 × 23 см |
