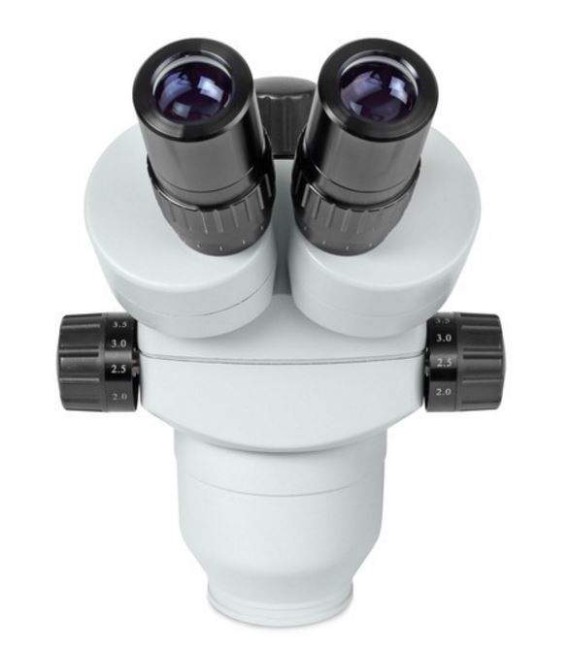

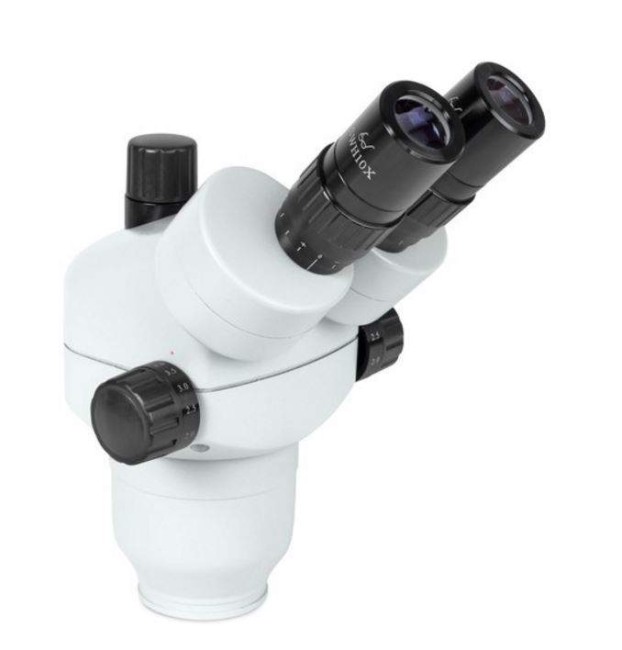

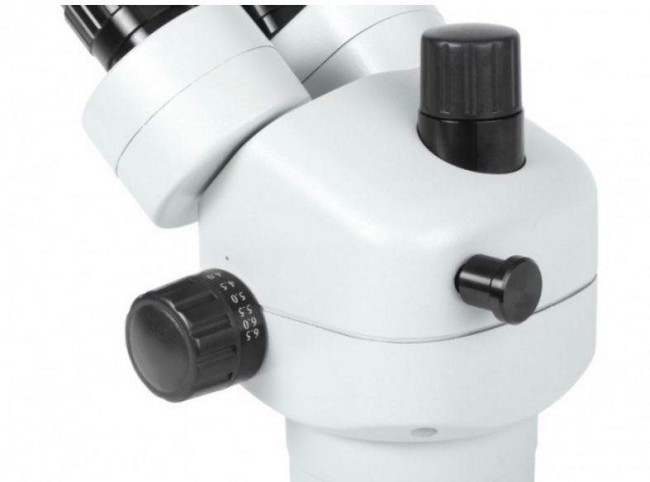

Микроскоп Альтами СМ0745Т

(0) Оставить отзыв
Артикул: A1013
Магазин Горбушкин Двор: Под заказСклад (Москва): Осталось несколько штукСклад (Санкт-Петербург): Под заказ
48 110 Р49 590 Р
ПроизводительАльтами

Описание

Альтами

Стереомикроскоп Альтами СМ0745Т , предназначен для наблюдения объемного изображения предметов в отраженном или проходящем свете. Микроскоп широко применяется для ремотных работ (пайка, контроль печатных плат), в ювелирном и реставрационном деле, в криминалистических учреждениях (подразделения МВД, Минюста, ФСБ и др.), так же в ЦБРФ. Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся на расстоянии от окуляров до объекта. Благодаря этому, микроскоп удобно использовать для визуального анализа крупных образцов. Немаловажным также является удобство работы с прибором, поскольку часто за микроскопом исследователю приходится проводить по нескольку часов кряду.

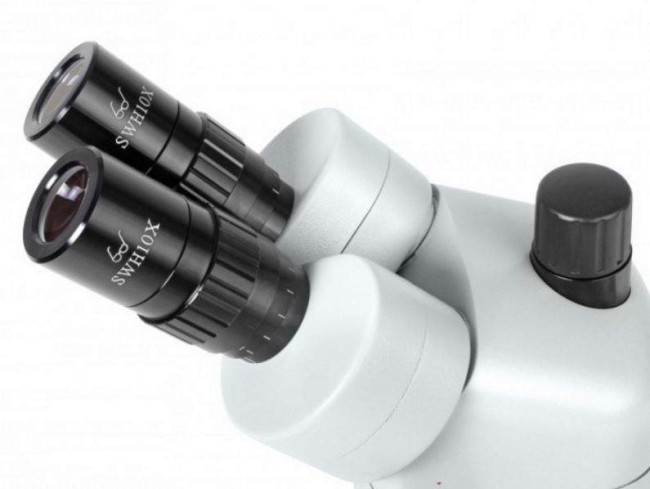

Стереомикроскоп Альтами СМ0745Т имеет модульную конструкцию, т.е. заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его задачам. На выбор оптика, столы, осветители. Микроскоп можно комплектовать различными осветителями, к примеру, светодиодным двухжгутовым осветителем, который позволяет освещать объект в разных направлениях и под разными углами. При этом крепится он к вертикальной штанге и не занимает лишнего места на рабочем столе. С микроскопом Альтами СМ0745Т в стандартной комплектации поставляются окуляры SWH10X/23 мм. Дополнительно к стандартной комплектации можно заказать окуляр SWH10X/23 мм с перекрестием и шкалой (200 делений).

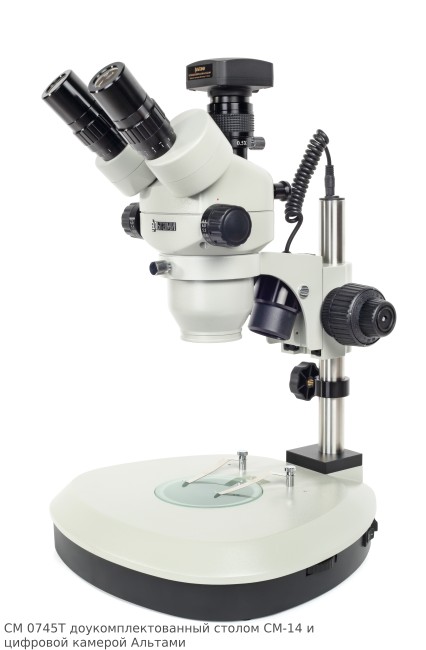

Стереомикроскоп поставляется в тринокулярной версии. Так как бинокулярный микроскоп имеет два окуляра, нагрузка на глаза равномерно распределена, и работа с данным микроскопом максимально удобна. Тем более, что при подключении к микроскопу цифровой камеры, изображение можно выводить на экран монитора. В этом случае исследователь получает качественные увеличенные изображения, которые можно сохранять на жесткий диск компьютера. Система цифровой регистрации на микроскопах позволяет оперативно составлять фототаблицы (поставляется дополнительно). Комплект "микроскоп Альтами СМ0745Т + стол СМ-2" как нельзя лучше подходит для исследований и пайки электронных плат в сборочных цехах приборостроительных отраслей. Также этот комплект будет незаменимым помощником для специалистов по ремонту сотовых телефонов и другой бытовой электехники.

Чтобы дым от работ не нарушал видимости объекта и не портил оптические элементы во время пайки, лучше использовать паяльник с дымопоглотителем и специальное защитное стекло (только для микроскопов без установленных дополнительных линз).

Особенности:

  • Диапазон плавного увеличения микроскопа в комплекте с дополнительными окулярами SWF30X/9: от 7 до 135 крат.
  • Рабочее расстояние: 118 мм в базовой комплектации, с дополнительной оптикой до 275 мм.
  • Диапазон плавного увеличения микроскопа с дополнительной оптикой от 2.59 до 270 крат.
  • Поставляется в тринокулярном исполнении.
  • Бинокуляр расположен под углом 45° и поворачивается на 360°.
  • Регулируемое межзрачковое расстояние: 52-75 мм.
  • Плавное изменение увеличения без потери качества.
  • ГРИП 7X ~6.5 мм; 45X ~0.35 мм.
Оптическая система Грену (Greenough Optical System)
Кратность трансфокатора 6.4:1 (7X-45X) плавная смена увеличения
Общий диапазон увеличений 2.59X-270X (с дополнительной оптикой)
Диапазон увеличений в стандартной комплектации 7Х-45Х (без линзы, окуляры SWH10X/23 мм)
Исполнение тринокулярное
Угол наклона окулярных тубусов 45°
Регулировка межзрачкового расстояния в пределах диапазона 52-76 мм
Диоптрийная подстройка независимая, для двух окуляров; диапазон подстройки ±6 дптр
Посадочный диаметр 76 мм
Габаритные размеры (только голова) 154 (Д) х 182 (Ш) х 230 (В) мм

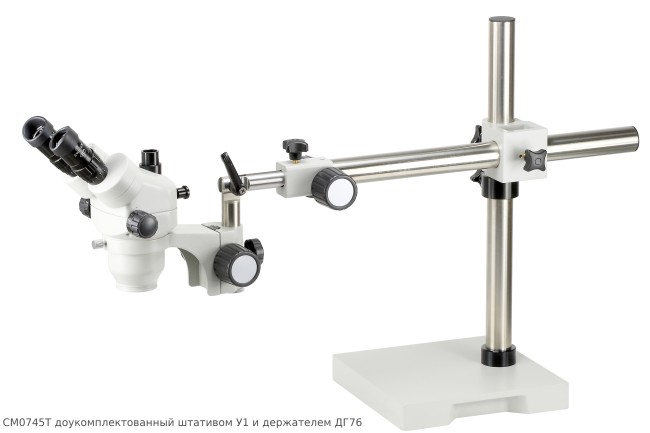

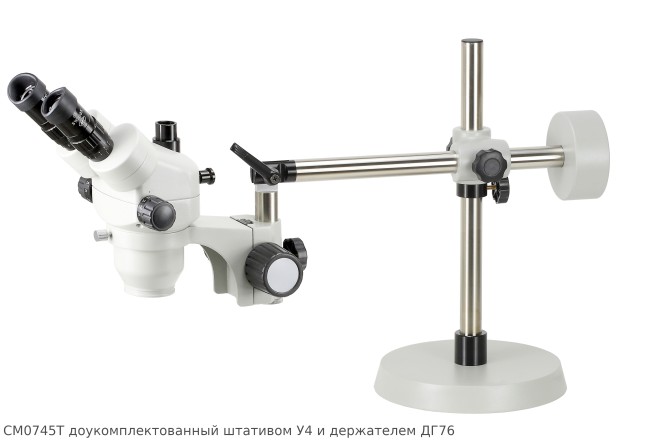

Штативы, столы с микроподвижками, осветители, держатели* Более 30 наименований аксессуаров


Таблица увеличений стереомикроскопа Альтами СМ0745Т

Окуляры:SWH10X/23SWF15X/17*SWF20X/14*SWF30X/9*
Объективы
(рабочее
расстояние):
Увеличение, крат Видимое поле, мм Увеличение, крат Видимое поле, мм Увеличение, крат Видимое поле, мм Увеличение, крат Видимое поле, мм
Без объектива
(118 мм)
7-45 32.8-5.1 10.5-67.5 24.3-3.8 14-90 20-3.1 21-135 12.9-2
0.37X*
(275 мм)
2.59-16.65 88.8-13.8 3.89-25 65.6-10.2 5.18-33.3 54.1-8.4 7.77-50 34.7-5.4
0.5X*
(195 мм)
3.5-22.5 65.7-10.2 5.3-33.8 48.6-7.6 7-45 40-6.2 10.5-67.5 25.7-4
0.7X*
(145 мм)
4.9-31.5 46.9-7.3 7.4-47.2 34.7-5.4 9.8-63 28.6-4.4 14.7-94.5 18.4-2.9
1.5X*
(58 мм)
10.5-67.5 21.9-3.4 15.8-101.3 16.2-2.5 21-135 13.3-2.1 31.5-202.5 8.6-1.6
2.0X*
(35 мм)
14-90 16.4-2.6 21-135 12.1-1.9 28-180 10-1.6 42-270 6.4-1

* - поставляется по дополнительному заказу.

Примечание: в связи с постоянным усовершенствованием приборов, на сайте могут быть не отражены незначительные конструктивные изменения, не ухудшающие качественные характеристики изделия.

Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:

  1. увеличения значения трансфокатора микроскопа;
  2. увеличения установленного объектива;
  3. увеличения установленного адаптера;
  4. Индекса увеличения, зависящего от размеров монитора и датчика камеры.
    - Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
    - Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
    - Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
    * – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.

Пример
Изображение объекта исследования, при использовании микроскопа Альтами СМ0745Т (c уcтановленным объективом 0.7 крат) и цифровой камеры Altami USB 3150R6 1/2CMOS (c адаптером 0.5Х), просматриваемое на 19" мониторе, может быть увеличено в диапазоне:
- от 0.7×0.7×0.5×(19×25.4/8)=14.77 крат;
- до 4.5×0.7×0.5×(19×25.4/8)=94.97 крат.
