Микроскоп Альтами СМ1065Т

(0) Оставить отзыв

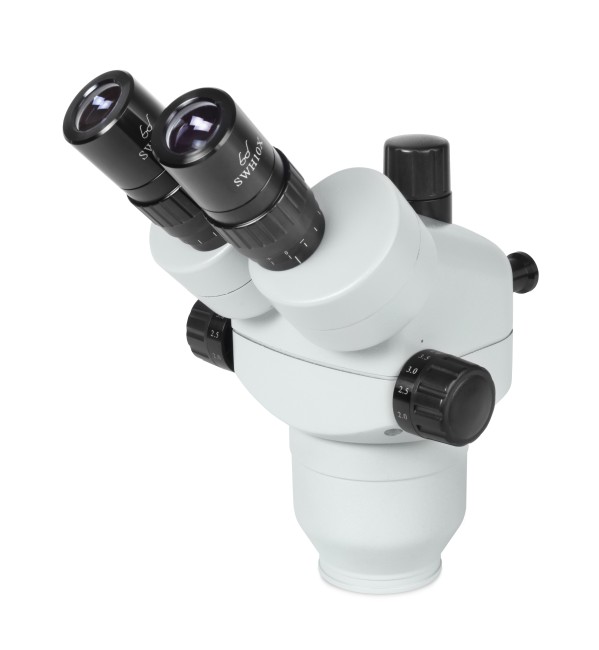

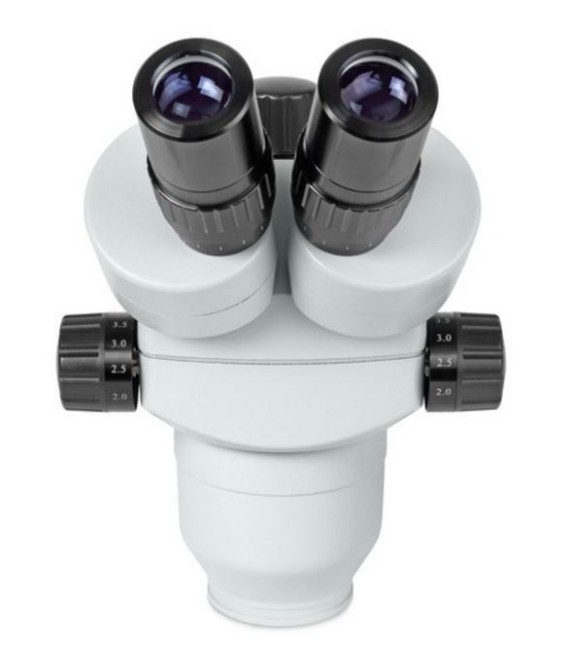

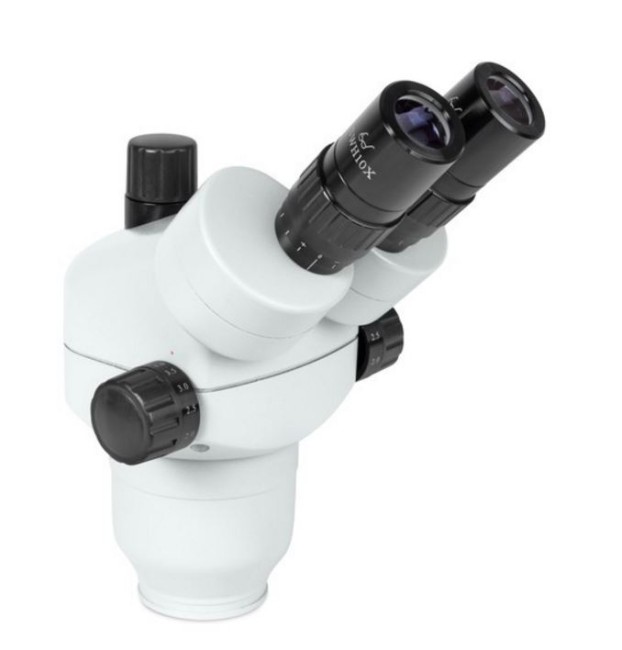

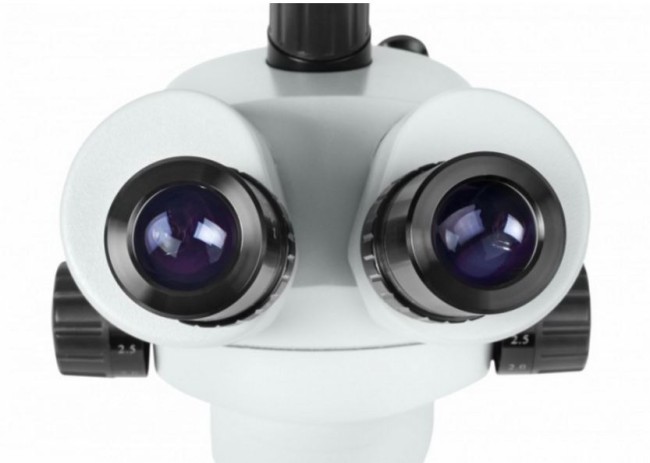

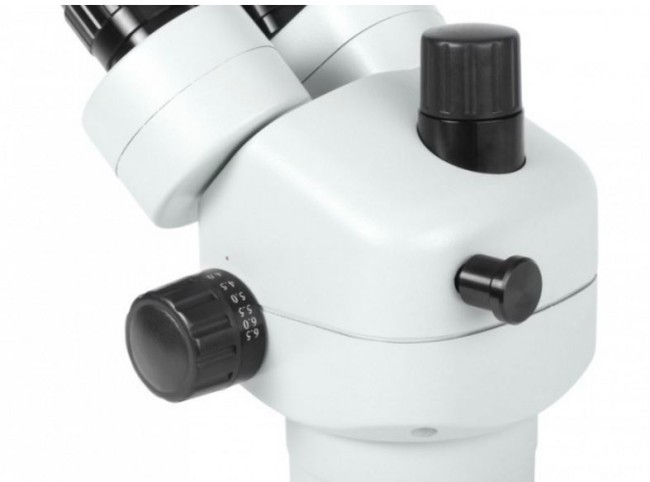

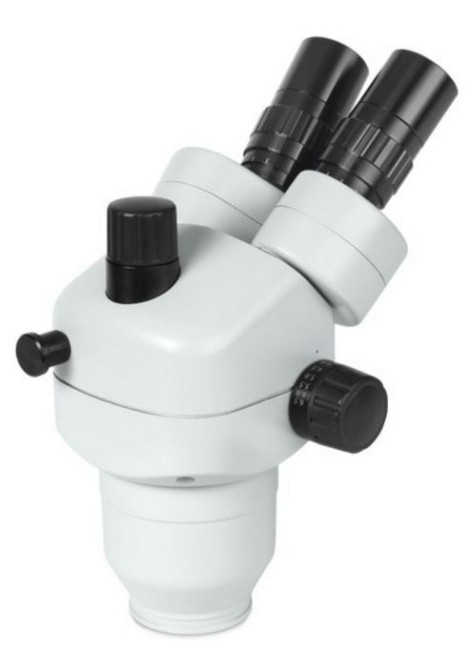

Микроскоп Альтами СМ1065Т
Микроскоп Альтами СМ1065Т
Микроскоп Альтами СМ1065Т
Микроскоп Альтами СМ1065Т
Микроскоп Альтами СМ1065Т
Микроскоп Альтами СМ1065Т
Микроскоп Альтами СМ1065Т
Магазин Горбушкин Двор: Под заказСклад (Москва): Под заказСклад (Санкт-Петербург): Под заказ

Описание

Микроскоп Альтами СМ1065Т предназначен для получения объемного изображения предметов в отраженном или проходящем свете. Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать для визуального анализа образцов. Стереоскопический микроскоп может применяться в сборочных цехах приборостроительных отраслей, для ремотных работ (пайка, контроль печатных плат), в ювелирном и реставрационном делев цехах и лабораториях контроля качества, в исследовательских лабораториях, в лабораториях горнодобывающей промышленности и в других областях промышленности.

Микроскоп Альтами СМ1065Т поставляется тринокулярном исполнении , что дает возможность дополнительно приобрести цифровую камеру от 1.3 до 5 MPix, установив которую, можно получать цифровые снимки объектов исследований и сохранять их на компьютере. Микроскоп Альтами СМ1065Т имеет модульную конструкцию, т. е. заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его задачам. На выбор оптика, столы, осветители. С микроскопом Альтами СМ1065Т в базовой комплектации поставляются окуляры SWH10X/23 мм. Дополнительно к стандартной комплектации можно заказать окуляр SWH10X/23 мм с перекрестием и шкалой (200 делений).

  • Диапазон плавного увеличения микроскопа: 1.0X-6.5X; кратность трансфокатора: 1:6.5.
  • Рабочее расстояние: 118 мм в базовой комплектации, с дополнительной оптикой до 275 мм.
  • Видимое увеличение: 10X-65X в базовой комплектации, с дополнительной оптикой: 3.7X-390X.
  • Видимое поле: 23-3.5 мм в базовой комплектации, с дополнительной оптикой: 0.7-62.2 мм.

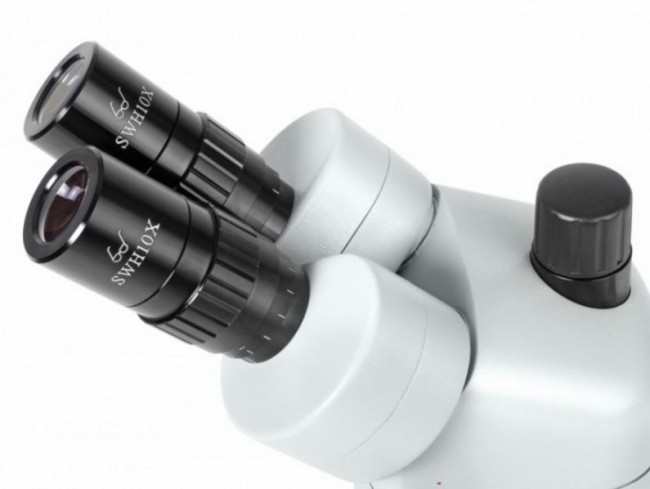

  • Окуляры: SWH10X/23 мм в базовой комплектации.
  • Бинокуляр расположен под углом 45° и поворачивается на 360°.
  • Диоптрийная подстройка ±6 дптр.
  • Регулируемое межзрачковое расстояние: 52-75 мм.
  • Плавное изменение увеличения без потери качества.

Для проведения необходимых работ Альтами СМ1065Т приобрели:

  • ООО "ПРОФЕССИОНАЛЬНОЕ ОБОРУДОВАНИЕ и ТЕХНОЛОГИИ";
  • Институт геохимии им. А. П. Виноградова СО РАН;
  • и др.

Технические характеристики стереомикроскопа Альтами (СМ1065-Т)

Оптическая система:Грену (Greenough Optical System).
Кратность трансфокатора:6.5:1 (10X-65X)
плавная смена увеличения.
Общий диапазон возможных
увеличений:
3.7X-390X
(с дополнительной оптикой).

Для определения итогового увеличения, поля зрения и рабочего расстояния в различных комплектациях см. таблицу увеличений стереомикроскопа.
Насадка:
тринокулярная
Угол наклона окулярных тубусов:45°
Регулировка межзрачкового расстояния:в пределах диапазона 52-75 мм.
Диоптрийная подстройка:независимая, для двух окуляров;
диапазон подстройки ±6 дптр.
Посадочный диаметр:76 мм.
Габаритные размеры
(только голова):
154 (Д) х 182 (Ш) х 230 (В) мм.
Штативы, столы с микроподвижками, осветители, держатели*:

более 30 наименований аксессуаров

Окуляры:- SWH10X/23 (пара);
- SWH10X/23 со шкалой*;
- SWH10X/23 с сеткой*;
- SWF15X/17 (пара)*;
- SWF20X/14 (пара)*;
- SWF30X/9 (пара)*.
Объективы:- 0.37Х*;
- 0.5Х*;
- 0.7X*;
- 1.5X* ;
- 2.0Х*.

* - поставляется по дополнительному заказу.


Таблица увеличений стереомикроскопа Альтами СМ1065Т

Окуляры: SWH10X/23SWF15X/17* SWF20X/14*SWF30X/9*
Объективы
(рабочее
расстояние):
Увеличение, кратВидимое поле, ммУвеличение, кратВидимое поле, ммУвеличение, кратВидимое поле, ммУвеличение, кратВидимое поле, мм
Без объектива
(118 мм)
10-6523-3.515-97.517-2.620-13014-2.230-1959-1.4
0.37X*
(275 мм)
3.7-24.162.2-9.65.5-36.145.9-7.37.4-48.137.8-5.811.1-72.224.3-3.7
0.5X*
(195 мм)
5-32.546-77.5-48.834-5.210-6528-4.215-97.518-2.7
0.7X*
(145 мм)
7-4632.9-510.5-6924.3-3.714-9220-3.121-13812.9-2
1.5X*
(58 мм)
15-9815.3-2.322.5-14711.3-1.730-1969.3-1.445-2946-0.9
2.0X*
(35 мм)
20-13011.5-1.830-1958.5-1.340-2607-1.160-3904.5-0.7

* - поставляется по дополнительному заказу.

Примечание: в связи с постоянным усовершенствованием приборов, на сайте могут быть не отражены незначительные конструктивные изменения, не ухудшающие качественные характеристики изделия.

Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:

  1. увеличения значения трансфокатора микроскопа;
  2. увеличения установленного объектива;
  3. увеличения установленного адаптера;
  4. Индекса увеличения, зависящего от размеров монитора и датчика камеры.
    - Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
    - Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
    - Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
    * – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.

Пример.
Изображение объекта исследования, при использовании микроскопа Альтами СМ1065Т (c уcтановленным объективом 0.5 крат) и цифровой камеры Altami USB 3150R6 1/2CMOS (c адаптером 0.5Х), просматриваемое на 17" мониторе, может быть увеличено в диапазоне:
- от 1.0×0.5×0.5×(17×25.4/8)=13.49 крат;
- до 6.5×0.5×0.5×(17×25.4/8)=87.71 крат.



ПроизводительАльтами
Увеличение микроскопа3.7X-390X (с дополнительной оптикой).
Насадка микроскопатринокулярная
Окуляры микроскопаSWH10X/23 (пара)
Диоптренная подстройканезависимая, для двух окуляров; диапазон подстройки ±6 дптр.
Кратность трансфокатора6.5:1 (10X-65X) плавная смена увеличения.
Угол наклона окулярных тубусов т45°
Регулировка межзрачкового расстоянияв пределах диапазона 52-75 мм
