Микроскоп Альтами СМ0655Т

(0) Оставить отзыв
Микроскоп Альтами СМ0655Т
Микроскоп Альтами СМ0655Т
Микроскоп Альтами СМ0655Т
Микроскоп Альтами СМ0655Т
Микроскоп Альтами СМ0655Т
Микроскоп Альтами СМ0655Т
Микроскоп Альтами СМ0655Т
Микроскоп Альтами СМ0655Т
Магазин Горбушкин Двор: Под заказСклад (Москва): Под заказСклад (Санкт-Петербург): Под заказ

Описание

Микроскоп Альтами СМ0655Т предназначен для получения объемного изображения предметов в отраженном или проходящем свете. Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать для визуального анализа образцов. Микроскоп широко применяется в различных областях промышленности, для ремотных работ (пайка, контроль печатных плат), в ювелирном и реставрационном деле, в сборочных цехах приборостроительных отраслей, в исследовательских лабораториях, в лабораториях горнодобывающей промышленности и др.

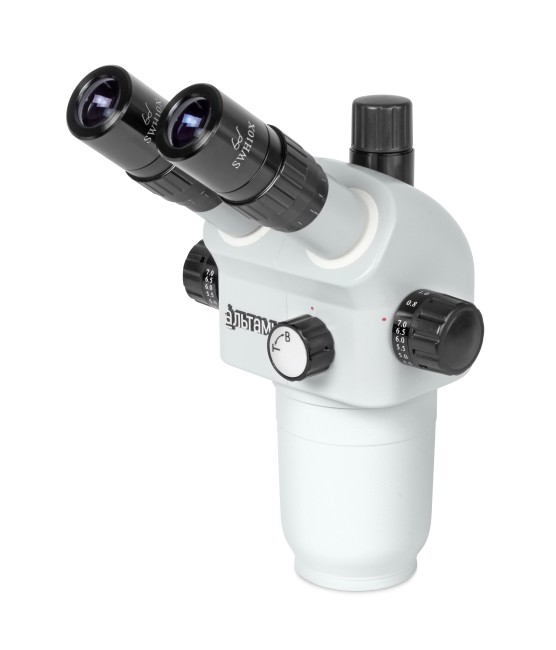

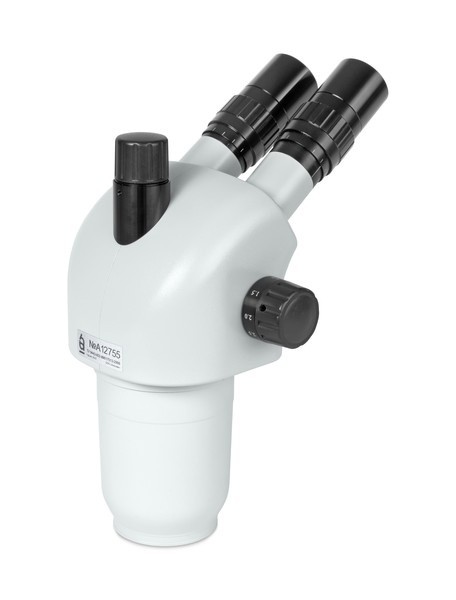

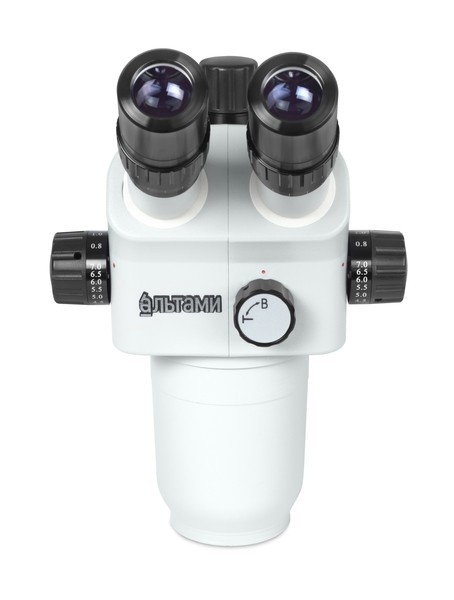

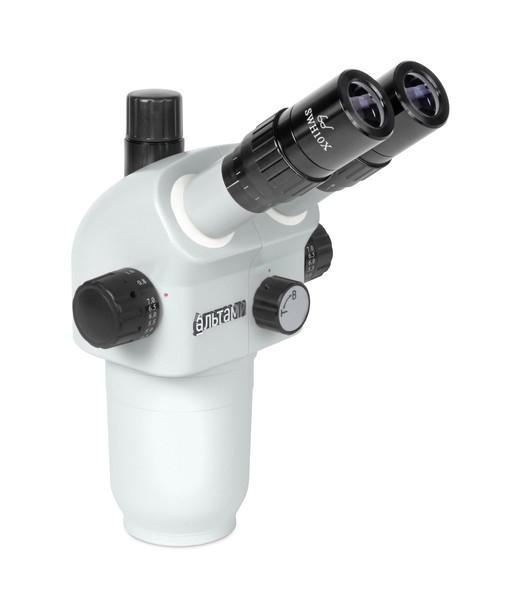

Микроскоп Альтами СМ0655Т поставляется в тринокулярном исполнении, он имеет модульную конструкцию, т. е. заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его задачам. На выбор оптика, столы, осветители (см. брошюру). В стандартной комплектации микроскоп оснащается окулярами SWH10X/23 мм. Дополнительно к стандартной комплектации можно заказать окуляр SWH10X/23 мм с перекрестием и шкалой (200 делений).

  • Диапазон плавного увеличения микроскопа: 0.6X-5.5X; кратность трансфокатора: 1:9.2.
  • Рабочее расстояние: 108 мм в базовой комплектации, с дополнительной оптикой до 275 мм.
  • Видимое увеличение: 6X-55X в базовой комплектации, с дополнительной оптикой: 2.2X-330X.
  • Видимое поле: 38.3-4.2 мм в базовой комплектации, с дополнительной оптикой: 99.1-0.8 мм.

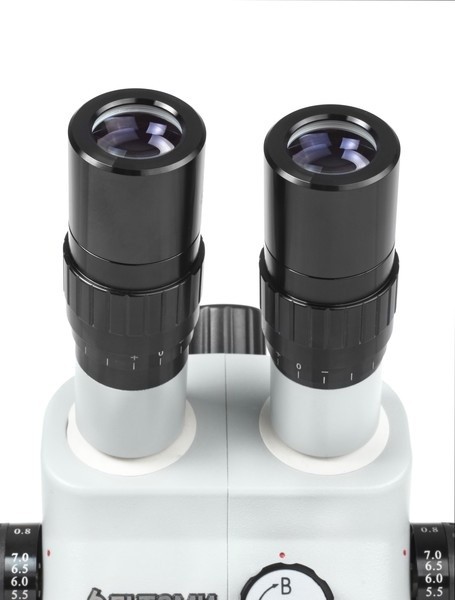

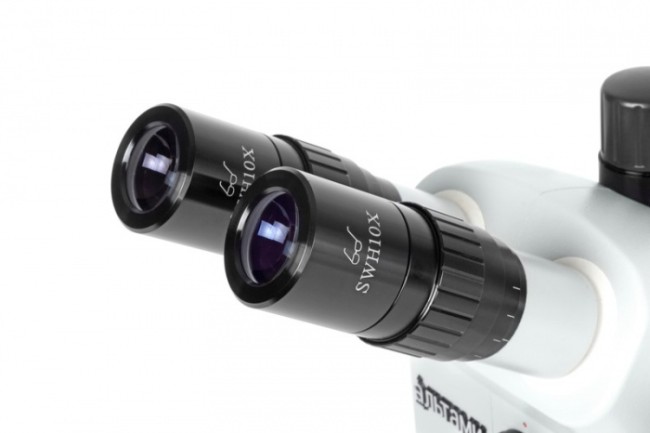

  • Окуляры: SWH10X/23 мм в базовой комплектации.
  • Окулярные тубусы расположены под углом 45°.
  • Диоптрийная подстройка ±6 дптр.
  • Регулируемое межзрачковое расстояние: 52-76 мм.
  • Плавное изменение увеличения без потери качества.

Для своих нужд микроскоп приобрели:

  • ОАО "Ордена Трудового Красного Знамени Всероссийский научно-исследовательский институт радиоаппаратуры" (ОАО "ВНИИРА");
  • Научно-исследовательский институт технологии и организации производства (НИИТОП);
  • ФГБУ Судебно-экспертное учреждение Федеральной противопожарной службы испытательная пожарная лаборатория по Приморскому краю;
  • и др.


Технические характеристики стереомикроскопа Альтами СМ0655Т

Оптическая система:Грену (Greenough Optical System).
Кратность
трансфокатора:
9.2:1 (6X-55X)
плавная смена увеличения.
Общий диапазон возможных увеличений:

2.2X-330X
(с дополнительной оптикой).

Для определения итогового увеличения, поля зрения и рабочего расстояния в различных комплектациях см. таблицу увеличений стереомикроскопа.

Насадка:тринокулярная
Угол наклона окулярных тубусов:45°.
Регулировка межзрачкового расстояния:в пределах диапазона 52-75 мм.
Диоптрийная
подстройка:
независимая, для двух окуляров;
диапазон подстройки ±6 дптр.
Посадочный диаметр76 мм.
Габаритные размеры
(только голова):
161 (Д) х 189 (Ш) х 248 (В) мм.
Штативы, столы с микроподвижками, осветители, держатели*:

более 30 наименований аксессуаров

Окуляры:- SWH10X/23 (пара);
- SWH10X/23 со шкалой*;
- SWH10X/23 с сеткой*;
- SWF15X/17 (пара)*;
- SWF20X/14 (пара)*;
- SWF30X/9 (пара)*.
Объективы:- 0.37Х*;
- 0.5Х*;
- 0.7X*;
- 1.5X* ;
- 2.0Х*.

* - поставляется по дополнительному заказу.

Таблица увеличений стереомикроскопа Альтами СМ0655Т

Окуляры:SWH10X/23SWF15X/17*SWF20X/14*SWF30X/9*
Объективы
(рабочее
расстояние):
Увеличение, кратВидимое поле, ммУвеличение, кратВидимое поле, ммУвеличение, кратВидимое поле, ммУвеличение, кратВидимое поле, мм
Без объектива
(108 мм)
6-5538.3-4.29-82.528.3-3.112-11023.3-2.518-16515-1.6
0.37X*
(275 мм)
2.2-20.499.1-10.83.3-30.576.6-8.34.4-40.763.1-6.96.6-61.140.5-4.4
0.5X*
(195 мм)
3-27.576.7-8.44.5-41.256.7-6.26-5546.7-5.19-82.530-3.3
0.7X*
(145 мм)
4.2-38.545.8-66.3-57.840.5-4.48.4-7733.3-3.612.6-115.521.4-2.3
1.5X*
(58 мм)
9-82.525.6-2.813.5-123.7518.9-2.118-16515.6-1.727-247.510-1.1
2.0X*
(35 мм)
12-11019.2-2.118-16514.2-1.524-22011.7-1.336-3307.5-0.8

* - поставляется по дополнительному заказу.

Примечание: в связи с постоянным усовершенствованием приборов, на сайте могут быть не отражены незначительные конструктивные изменения, не ухудшающие качественные характеристики изделия.

Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:

  1. увеличения значения трансфокатора микроскопа;
  2. увеличения установленного объектива;
  3. увеличения установленного адаптера;
  4. Индекса увеличения, зависящего от размеров монитора и датчика камеры.
    - Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
    - Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
    - Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
    * – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.

Пример.
Изображение объекта исследования, при использовании микроскопа Альтами СМ0655Т (c уcтановленным объективом 2 крата) и цифровой камеры Altami USB 5000R5 1/2.5CMOS (c адаптером 0.5Х), просматриваемое на 19" мониторе, может быть увеличено в диапазоне:
- от 0.6×2×0.5×(19×25.4/7)=41.37 крат;
- до 5.5×2×0.5×(19×25.4/7)=379.23 крат.


ПроизводительАльтами
ОкулярыSWH10X/23 (пара)
Увеличение микроскопа2.2X-330X (с дополнительной оптикой)
Насадка микроскопатринокулярная
Регулировка межзрачкового расстоянияв пределах диапазона 52-75 мм
Диоптренная подстройканезависимая, для двух окуляров; диапазон подстройки ±6 дптр.
Кратность трансфокатора9.2:1 (6X-55X) плавная смена увеличения.
Угол наклона окулярных тубусов т45°
