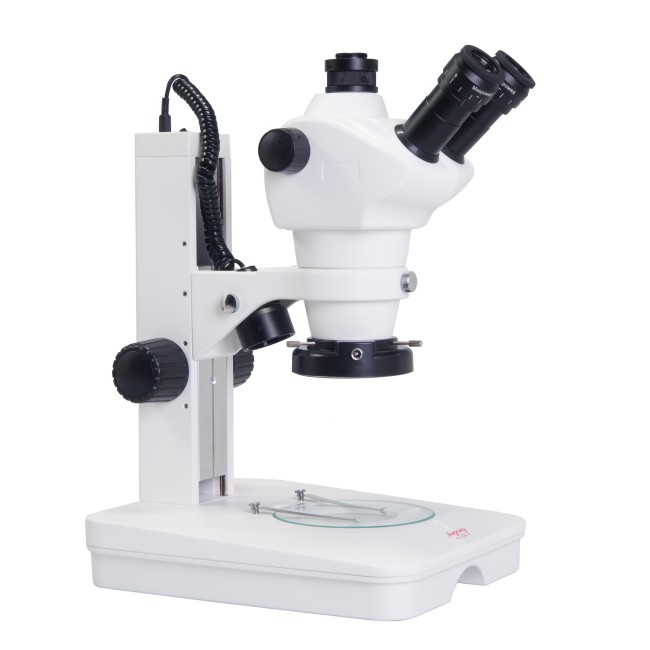

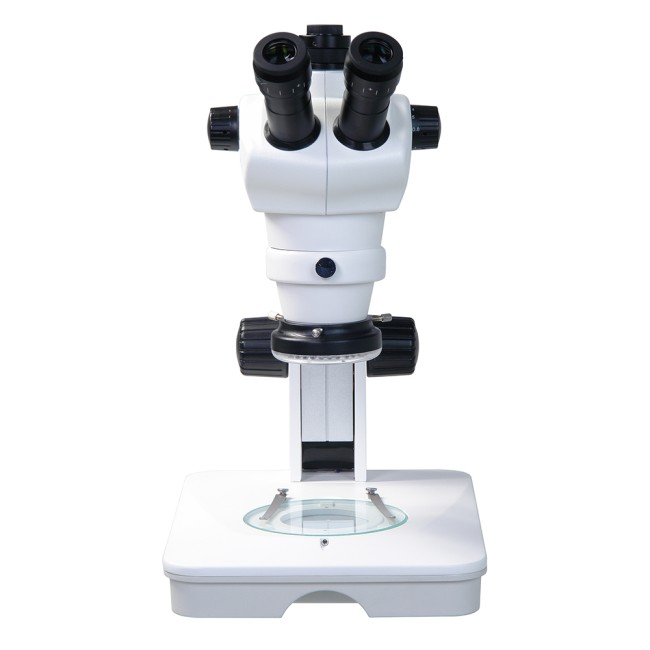

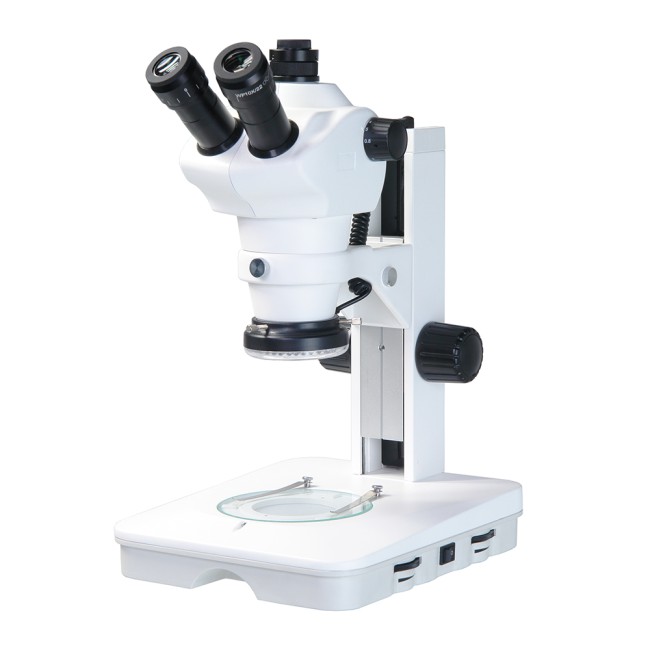

Микроскоп Микромед стерео МС-5-ZOOM LED
Описание

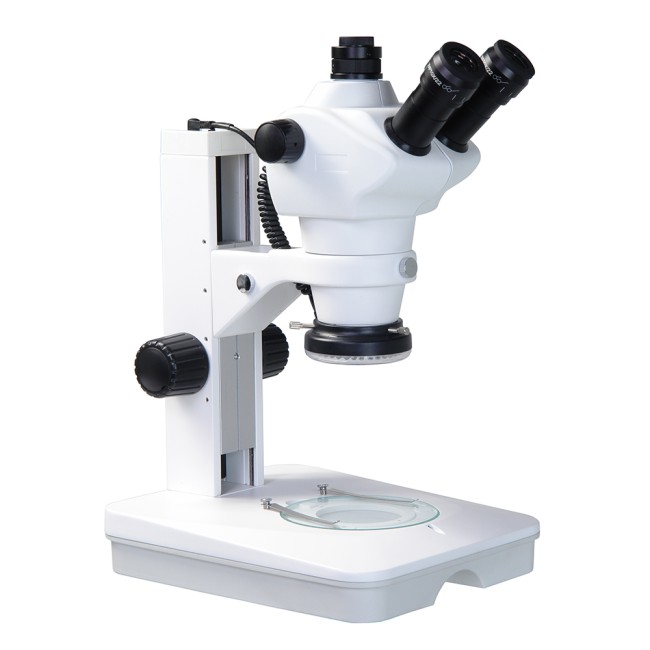

Стереоскопический микроскоп Микромед МС-5-ZOOM LED предназначен для исследования объемных объектов в косом отраженном свете, в прямом бестеневом отраженном свете, а так же для исследования прозрачных и полупрозрачных объектов в проходящем равномерно распределенном свете.

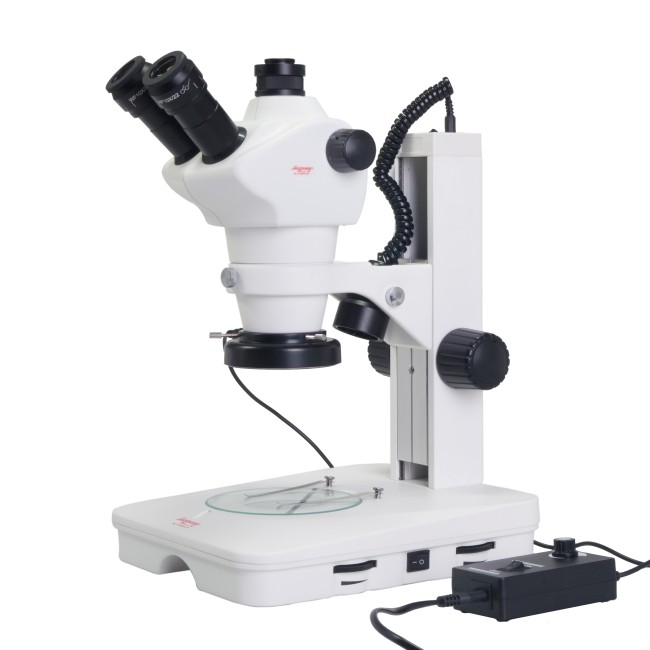

Конструкция штатива предусматривает возможность установки кольцевого осветителя отраженного света, дающего бестеневое освещение, и осветителя косого отраженного света. По выбору пользователя может использоваться или один, или другой осветитель, или оба одновременно. Кольцевой осветитель подключается в электрическую сеть через адаптер. Осветитель косого освещения подключается в гнездо питания в штативе. Осветитель проходящего света — 36 светодиодов — обеспечивает равномерное освещение всей поверхности исследуемого объекта. Осветитель отраженного света и осветитель проходящего света имеют независимые регулировки яркости.

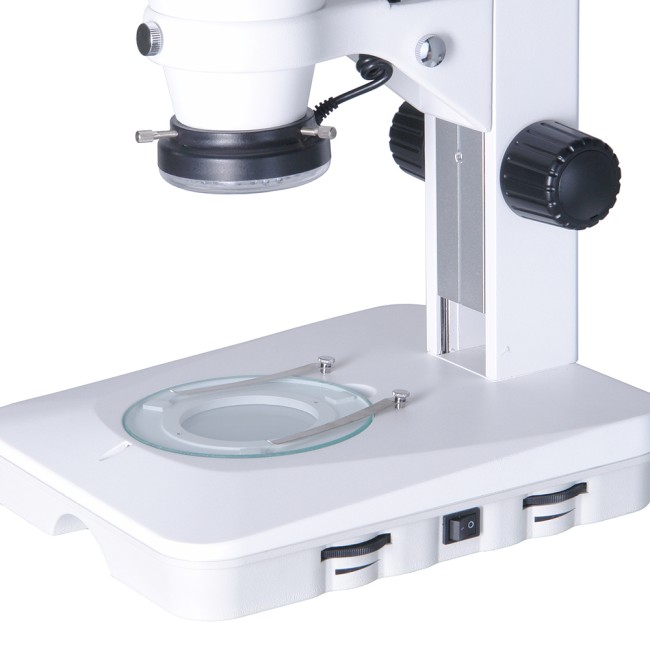

Конструкция основания обеспечивает защиту электрической части от случайного протекания жидкости при работе с объектами, находящимися в специальной посуде в жидкой среде.

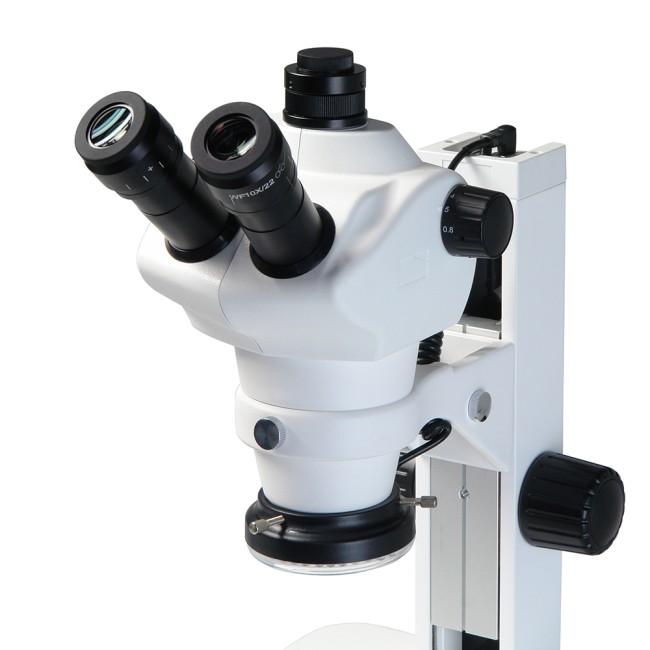

Главная отличительная особенность микроскопа Микромед МС-5-ZOOM LED от стереоскопических микроскопов Микромед МС-2-ZOOM — наличие самостоятельного канала визуализации, несвязанного с окулярным тубусом визуальной насадки. Это позволяет одновременно наблюдать изображение и в обоих окулярах, и на экране монитора. Канал визуализации имеет подвижку для соблюдения парфокальности изображения на экране и на окулярах. Узел крепления: c-mount.
Отличительные особенности
- Панкратический объектив позволяет в процессе наблюдения плавно изменять увеличение в 6,3 раз без потери качества и с сохранением рабочего расстояния.
- Большое рабочее расстояние (220 мм) при комплектации насадкой 0,5x (приобретается отдельно).
- Плоское удобное основание обеспечивает комфорт для рук и комфортную работу с лабораторной посудой.
- Независимая диоптрийная настройка на обоих окулярах. Окулярные тубусы имеют надежную конструкцию крепления окуляров, которая исключает возможность случайного выпадения окуляров при перемещении микроскопа.
- Самостоятельный канал визуализации позволяет одновременно наблюдать изображение в окуляры микроскопа и на экране. Кроме этого независимость канала визуализации обеспечивает снижение трудоемкости и отсутствие поломок переключающего механизма, что особенно важно при рутинных исследованиях в учебных заведениях.
- Рукоятка изменения увеличения объектива имеет механизм "клик-стоп", что позволяет проводить измерения на промежуточных увеличениях.

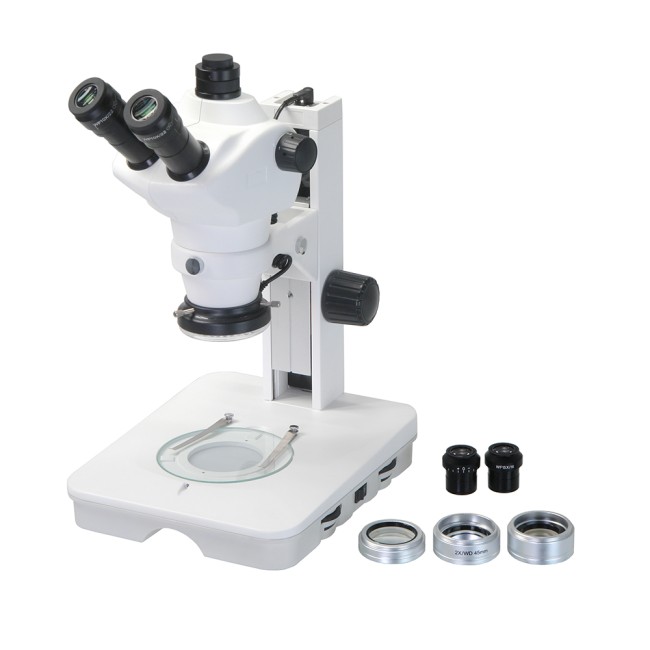

Комплектность
Составные части

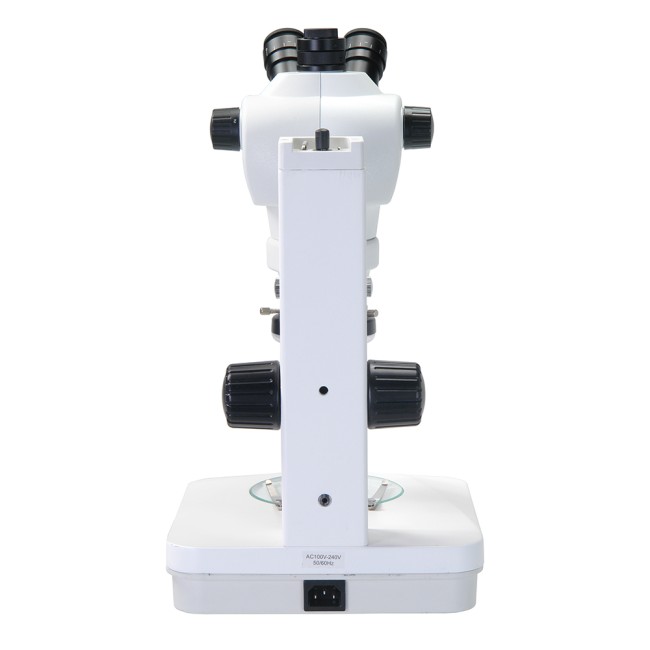

- Основание с источниками света (с регулировкой яркости) со штативом
- Механизм фокусировки
- Оптическая головка тринокулярная с установленным адаптером c-mount
Сменные части
- Окуляры 10x — 2 шт.
- Окуляр 10x со шкалой

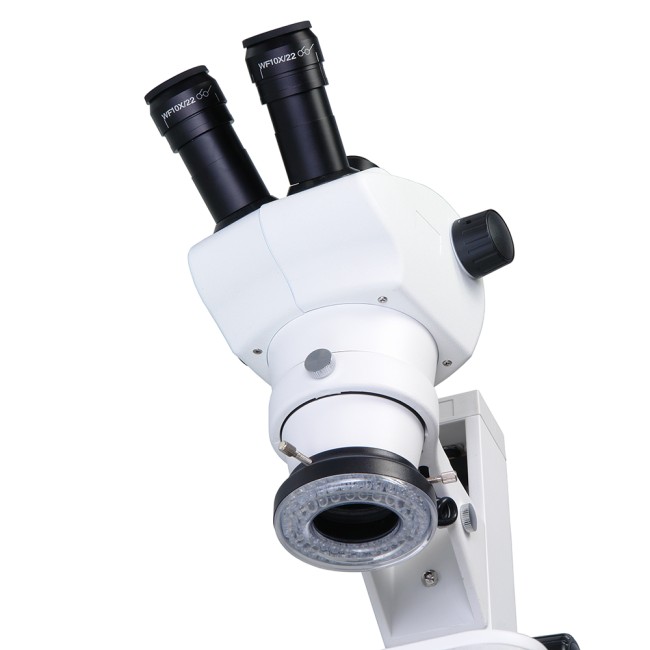

- Осветитель отраженного света кольцевой светодиодный с регулировкой яркости

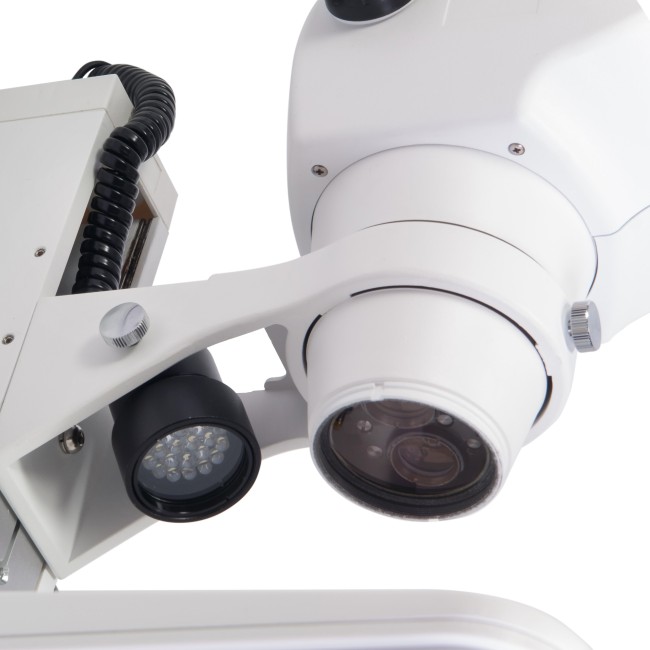

- Осветитель отраженного косого света светодиодный
- Осветитель проходящего света светодиодный. Встроен в основание
Принадлежности и запасные части
- Плата стеклянная 125 мм, на микроскопе
- Плата черно-белая 125 мм
- Наглазники резиновые - 2 шт.

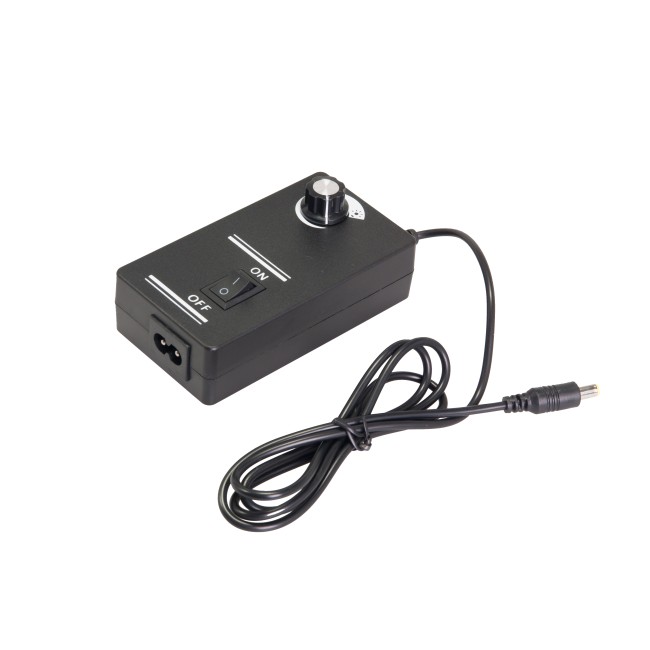

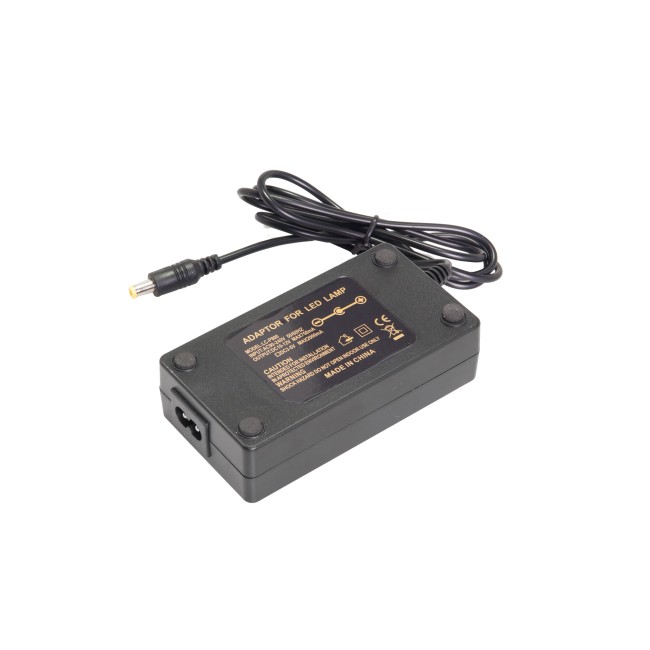

- Блок питания
- Светофильтр матовый, в основании
- Чехол
- Руководство по эксплуатации

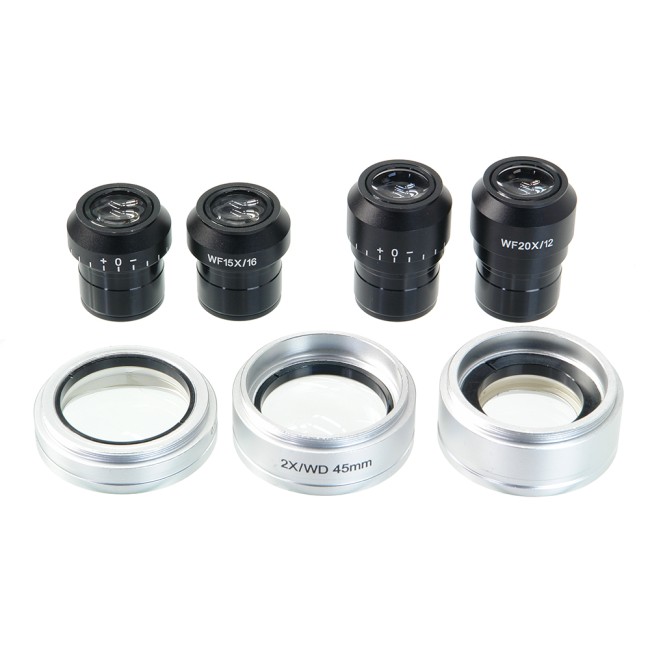

Таблица параметров для разных окуляров и насадок на объектив: рабочее расстояние, видимое увеличение, поле зрения
Без насадки | Насадка 0.5x | Насадка 0.7x | Насадка 2.0x | |
Раб. расстояние | 115 мм | 220 мм | 136 мм | 45 мм |
Окуляр 10x/22 мм | 8x … 50x/ 27.5 … 4.4 мм |
4x … 25x/ 55 … 8.8 мм |
5.6x … 35x/ 39.28 … 6.28 мм |
16x … 100x/ 13.8 … 2.2 мм |
Окуляр 15x/16 мм | 12x … 75x/ 20 … 3.2 мм |
6x … 37.5x/ 40 … 6.4 мм |
8.4x … 52.5x/ 28.5 … 4.57 мм |
24x … 150x/ 10 … 1.6 мм |
Окуляр 20x/12 мм | 16x … 100x/ 15.6 … 2.5 мм |
8x … 50x/ 31.2 … 5 мм |
11.2x … 70x/ 22.28 … 3.57 мм |
32x … 200x/ 7.8 … 1.3 мм |
Характеристики
Производитель | Микромед |
Тип микроскопа | стереоскопический |
Назначение | для прикладных работ |
Увеличение, крат | 8 — 50 |
Материал оптики | оптическое стекло |
Тип насадки | тринокулярная |
Поворот окулярной насадки | есть, на 360° |
Угол наклона окулярной насадки | 45° |
Диоптрийная коррекция окуляров | ±5 диоптрий на обоих тубусах |
Межзрачковое расстояние, мм | 52 — 75 |
Посадочный диаметр окуляров | 30 мм |
Окуляры | 10x/22 мм |
Объективы | панкратические, 0.8–5x |
Предметный столик | прозрачное стекло Ø125 мм; черно-белая плата Ø125 мм |
Рабочее расстояние, мм | 115 |
Поле зрения | 27,5–4,4 мм |
Материал корпуса | металл |
Тип подсветки | светодиодная |
Верхний кольцевой осветитель | есть |
Мощность светодиода | источник проходящего света: 3 Вт; осветитель косого освещение: 2 Вт; кольцевой осветитель: 8 Вт |
Цветовая температура | проходящий свет, косое освещение: 6500±500 °C; кольцевой осветитель: 7000–10000 °C |
Расположение подсветки | комбинированное |
Регулировка яркости | есть |
Питание подсветки | сеть 220 В/50 Гц |
Вес микроскопа | 6,5 кг |
Габаритные размеры микроскопа | 300x250x450 мм |
Страна-изготовитель | КНР |
Гарантия производителя | 12 месяцев |
Вес в упаковке | 7.5 кг |
Размер упаковки | 36 × 35 × 41 см |
Микроскоп Микромед стерео МС-5-ZOOM LED отзывы
Микроскопы ZOOM
МС-2-ZOOM | МС-3-ZOOM | МС-4-ZOOM | МС-5-ZOOM | |||||
Версия | вар. 1A | вар. 1CR | вар. 2A | вар. 2CR | LED | LED | LED тринокуляр | LED |
Рабочее расстояние, мм | 85 | 113 | 115 | |||||
Рабочее расстояние с насадкой 0.5x, мм | 172 | — | 177 | 220 | ||||
Поворот визуальной насадки на 360° | есть | |||||||
Тринокуляр | нет | есть | нет | есть | ||||
Объективы | 1x...4x | 0.75x...5x | 0.8x...5x | |||||
Окуляры в комплекте: кратность/поле зрения, мм | 10x/23 | 10x/22 | ||||||
Верхний осветитель косого света | нет | есть | нет | есть | нет | есть | ||
Верхний кольцевой осветитель | нет | есть | ||||||
Нижний осветитель проходящего света | нет | есть | нет | есть | есть | |||
Версия LED | нет | есть |
В оптический тракт микроскопа входят узлы, параметры которых можно изменять или подбирать: окуляры, объективы, насадки на объектив. Если насадка не используется, то в расчетах кратность насадки принимается за единицу. Поле зрения микроскопа — размер светлого кружка в мм, видимого в окуляры на рабочей поверхности. Поле зрения и видимое увеличение считаются так:
[Поле зрения, мм] = [Поле зрения окуляра, мм] / {[Кратность объектива] x [Кратность насадки]}
[Видимое увеличение] = [Кратность окуляра] x [Кратность объектива] x [Кратность насадки]
Пример.
Окуляр: 10x/23 мм. Кратность объектива: 4x. Кратность насадки: 1x (не используется).
[Поле зрения] = 23 мм / (4 x 1) = 5.75 мм
[Видимое увеличение] = 10 x 4 x 1 = 40x
