Артикул: 23770
Магазин Горбушкин Двор: Под заказСклад (Москва): Под заказСклад (Санкт-Петербург): Под заказ
Оптич.головка Микромед МС-4-ZOOM с фокусировочным механизмом на штатив TD-1

Описание

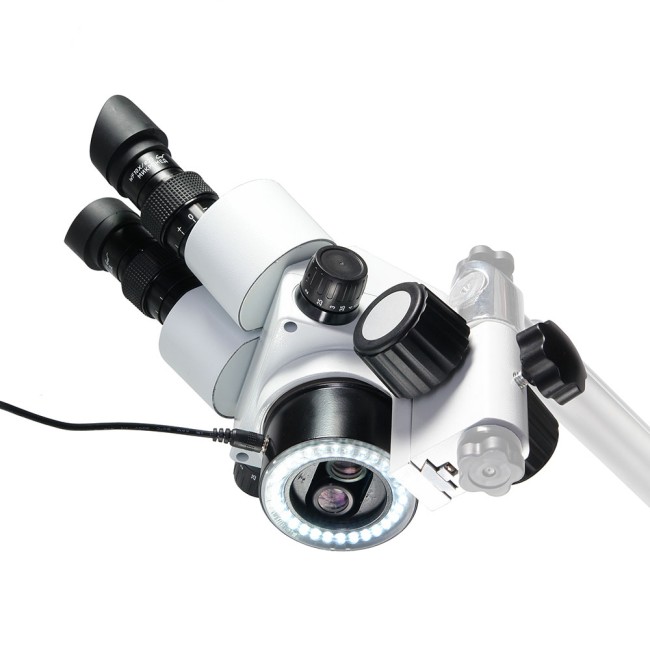

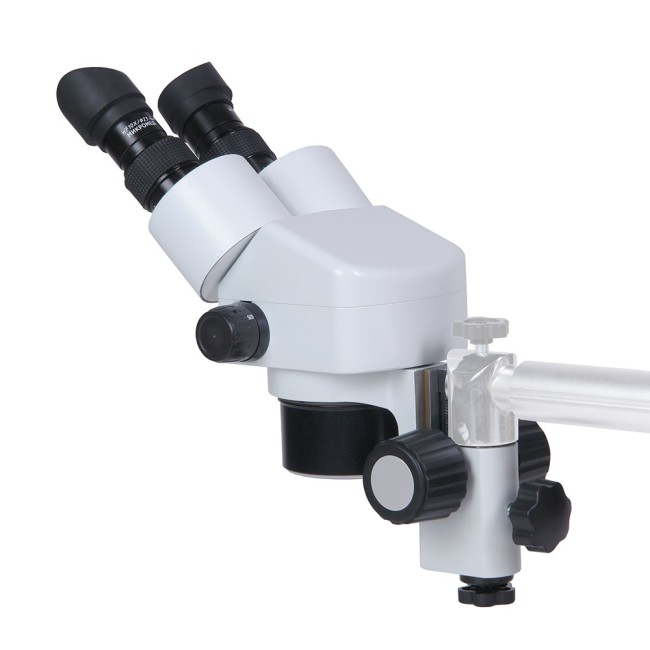

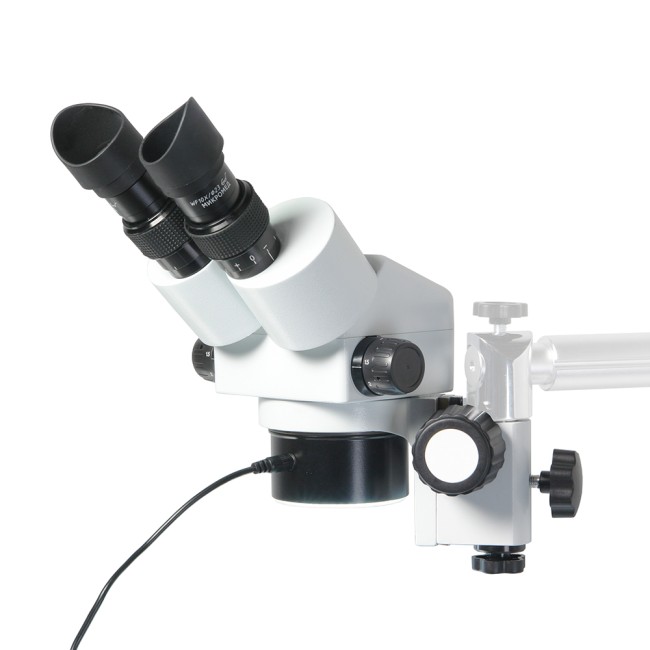

Бинокулярная оптическая головка устанавливается на стандартный штатив стереомикроскопа Микромед — штативы TD-1,TD-3, TD-4 (штативы не входят в комплект головки). Увеличение 7,5-50 (при дополнительной комплектации 1,85-250). Рабочее расстояние 113 мм (при дополнительной комплектации 177, 50, 35 мм). Источник света — встроенный кольцевой светодиодный осветитель отраженного света с регулировкой яркости.

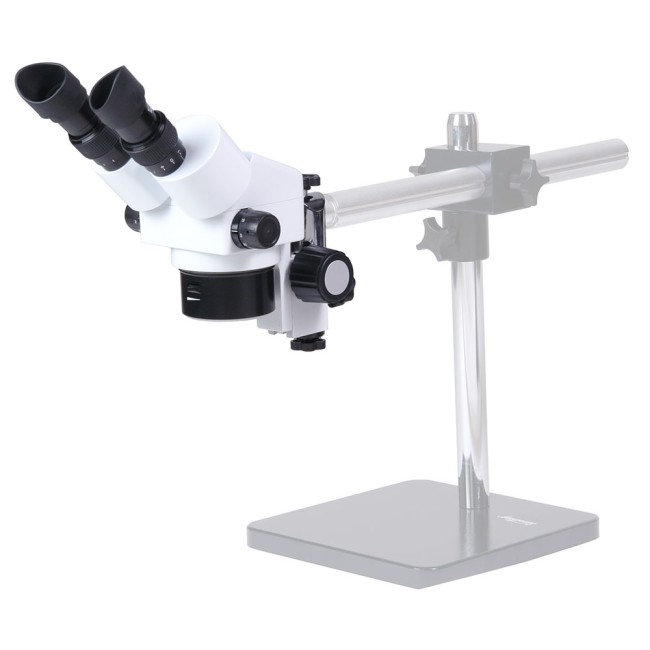

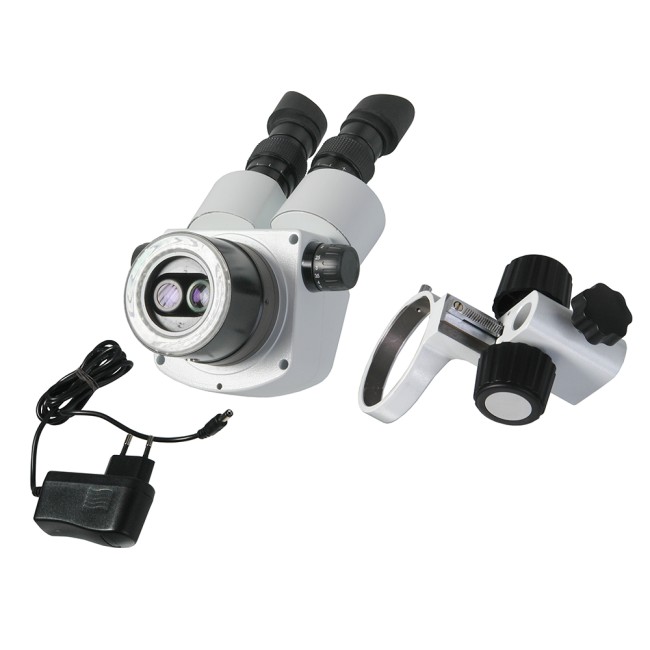

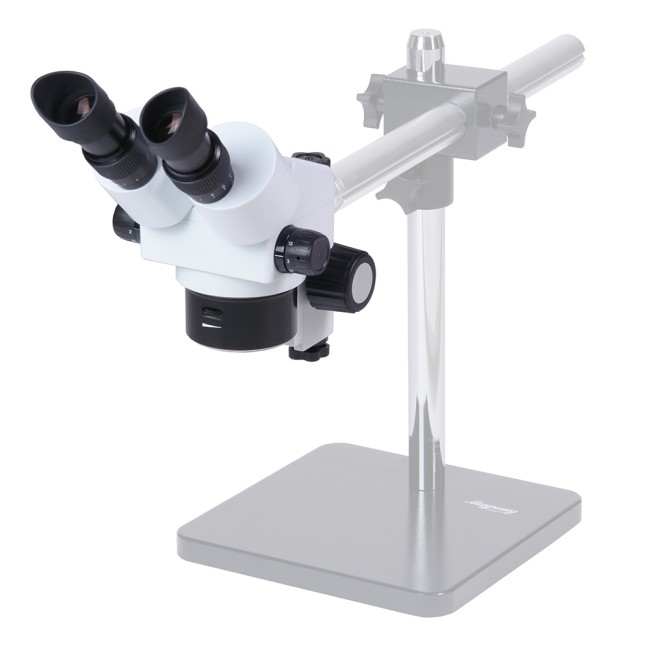

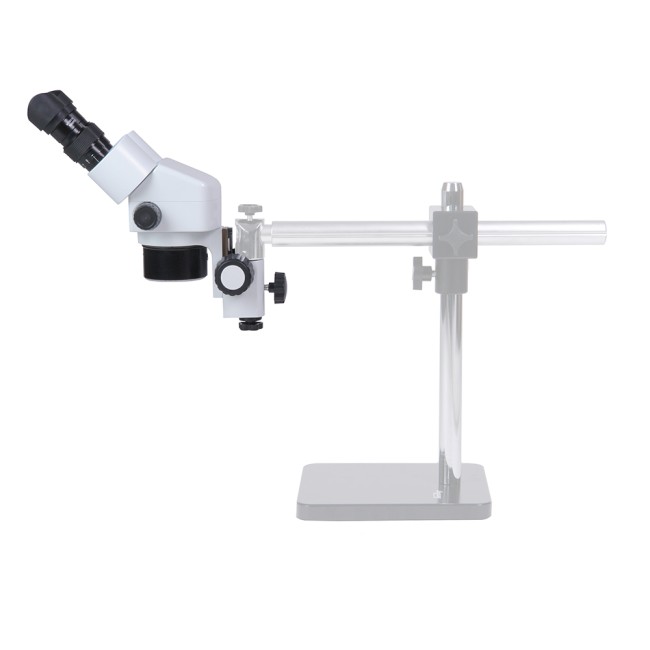

Пример установки на штатив TD-1 на фотографиях 5-7.

Посадочный диаметр под голову: 82 мм.
Отверстие под палец диаметром: 20 мм.
Диаметр отверстия: 70 мм.

Таблица параметров для разных окуляров и насадок на объектив: рабочее расстояние, видимое увеличение, поле зрения

Без насадки Насадка 0.5x Насадка 1.5x Насадка 2.0x
Раб. расстояние 113 мм 177 мм 50 мм 35 мм
Окуляр 5x/23 мм 3.75x … 25x/
33 … 5 мм
1.875x … 12.5x/
61.3 … 9.2 мм
5.625x … 37.5x/
22 … 3.3 мм
7.5x … 50x/
16 … 2.5 мм
Окуляр 10x/23 мм 7.5x … 50x/
33 … 5 мм
3.75x … 25x/
65 … 10 мм
11.25x … 75x/
22 … 3.3 мм
15x … 100x/
16 … 2.5 мм
Окуляр 15x/15 мм 11.25 … 75/
24 … 4.2 мм
5.625x … 37.5x/
48 … 8.5 мм
16.875x … 112.5x/
16 … 2.8 мм
22.5x … 150x/
12 … 2 мм
Окуляр 20x/13.5 мм 15x … 100x/
20 … 3.5 мм
7.5x … 50x/
40 … 7 мм
22.5x …  150x/
13.3 … 2.3 мм
30x … 200x/
10 … 1.8 мм
Окуляр 25x/11 мм 18.75x … 125x/
15.8 … 2.4 мм
9.375x … 62.5x/
31.5 … 4.8 мм
28.125x … 187.5x/
10.5 … 1.6 мм
37.5x … 250x/
7.9 … 1.2 мм
ПроизводительМикромед
Тип микроскопастереоскопический
Назначениедля прикладных работ
Увеличение, крат7.5 — 50
Материал оптикиоптическое стекло
Тип насадкибинокулярная
Поворот окулярной насадкиесть, на 360°
Угол наклона окулярной насадки45°
Посадочный диаметр окуляров30 мм
Окуляры10x/23
Объективыпанкратические, 0.75–5x
Объективы/рабочее расстояние, мм10x/23 мм — 2 шт.
Межзрачковое расстояние, мм52 — 75
Рабочее расстояние, мм113
Поле зрения33-5 мм
Диоптрийная коррекция окуляров±5 диоптрий на обоих тубусах
Материал корпусаметалл
Тип подсветкисветодиодная
Верхний кольцевой осветительесть
Расположение подсветкиверхняя
Регулировка яркостиесть
Питание подсветкисеть 220 В/50 Гц
Вес микроскопа6 кг
Габаритные размеры микроскопа420x280x250 мм
Страна-изготовительКНР
Гарантия производителя12 месяцев

Оптич.головка Микромед МС-4-ZOOM с фокусировочным механизмом на штатив TD-1 отзывы

Об этом товаре отзывов пока нет. Будьте первым!

Микроскопы ZOOM

МС-2-ZOOM МС-3-ZOOM МС-4-ZOOM МС-5-ZOOM
Версия вар. 1A вар. 1CR вар. 2A вар. 2CR LED LED LED тринокуляр LED
Рабочее расстояние, мм 85 113 115
Рабочее расстояние с насадкой 0.5x, мм 172 177 220
Поворот визуальной насадки на 360° есть
Тринокуляр нет есть нет есть
Объективы 1x...4x 0.75x...5x 0.8x...5x
Окуляры в комплекте: кратность/поле зрения, мм 10x/23 10x/22
Верхний осветитель косого света нет есть нет есть нет есть
Верхний кольцевой осветитель нет есть
Нижний осветитель проходящего света нет есть нет есть есть
Версия LED нет есть

В оптический тракт микроскопа входят узлы, параметры которых можно изменять или подбирать: окуляры, объективы, насадки на объектив. Если насадка не используется, то в расчетах кратность насадки принимается за единицу. Поле зрения микроскопа — размер светлого кружка в мм, видимого в окуляры на рабочей поверхности. Поле зрения и видимое увеличение считаются так:

[Поле зрения, мм] = [Поле зрения окуляра, мм] / {[Кратность объектива] x [Кратность насадки]}

[Видимое увеличение] = [Кратность окуляра] x [Кратность объектива] x [Кратность насадки]

Пример.
Окуляр: 10x/23 мм. Кратность объектива: 4x. Кратность насадки: 1x (не используется).
[Поле зрения] = 23 мм / (4 x 1) = 5.75 мм
[Видимое увеличение] = 10 x 4 x 1 = 40x

×
