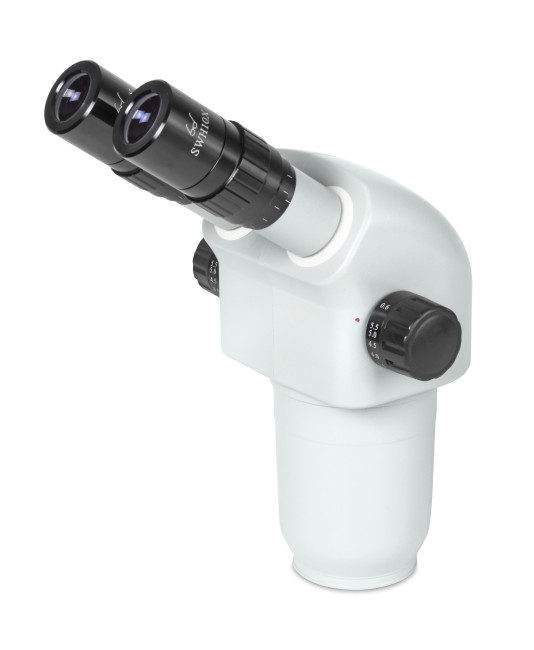

Микроскоп Альтами СМ0655

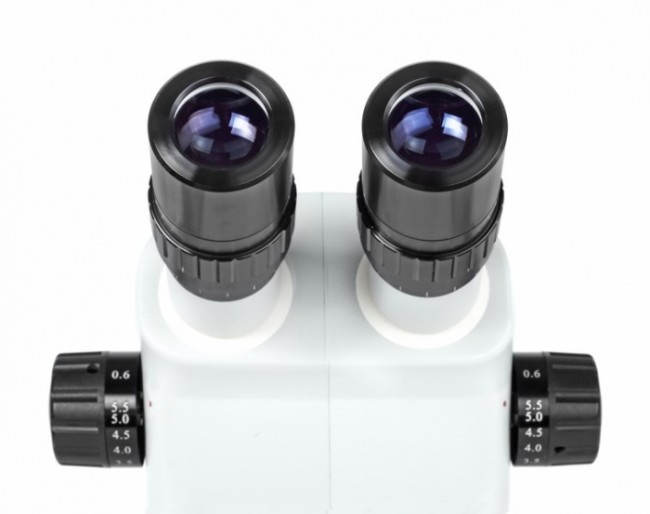

Микроскоп Альтами СМ0655

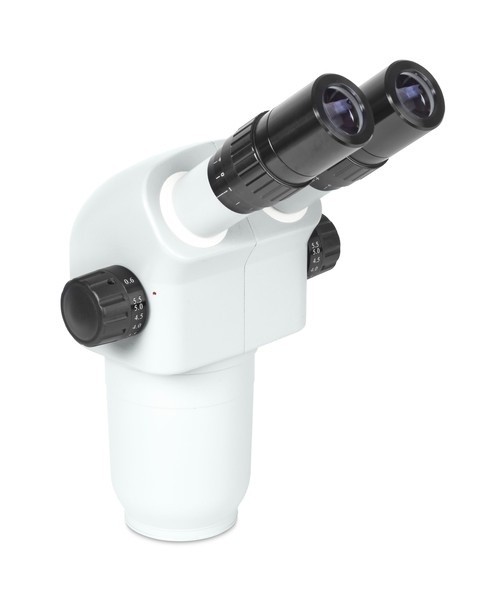

Микроскоп Альтами СМ0655

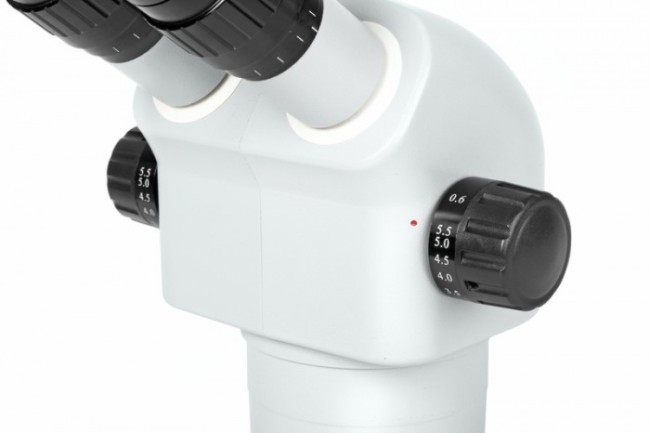

Микроскоп Альтами СМ0655

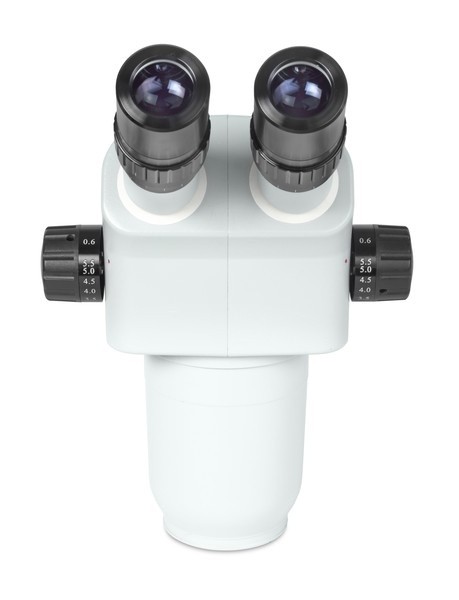

Микроскоп Альтами СМ0655

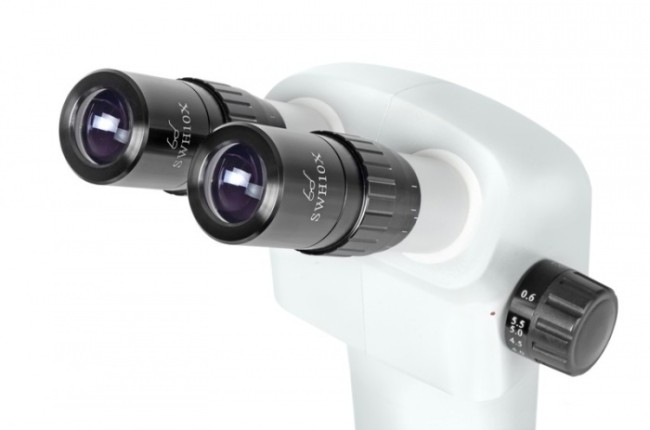

Микроскоп Альтами СМ0655

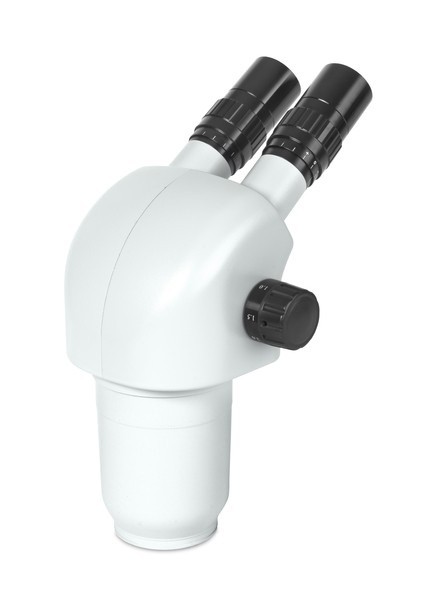

Микроскоп Альтами СМ0655
Магазин Горбушкин Двор: Под заказСклад (Москва): Под заказСклад (Санкт-Петербург): Под заказ
Бинокулярный стереомикроскоп с плавным увеличением (zoom) по схеме Грену (голова отдельно)

Описание

Стереомикроскоп Альтами СМ0655, предназначен для получения объемного изображения предметов в отраженном или проходящем свете. Микроскоп широко применяется в различных областях промышленности, для ремотных работ (пайка, контроль печатных плат), в ювелирном и реставрационном деле, в сборочных цехах приборостроительных отраслей, в исследовательских лабораториях, в лабораториях горнодобывающей промышленности и др.

Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать для визуального анализа образцов.

Особенности микроскопов СМ0655/СМ0655Т:

  • диапазон плавного увеличения микроскопа: 0.6x ... 5.5x, кратность трансфокатора: 1:9.2;
  • рабочее расстояние: 110 мм в базовой комплектации, с дополнительной оптикой до 275 мм;
  • видимое увеличение: 6x ... 55x в базовой комплектации, с дополнительной оптикой: 2.2x ... 330x;
  • видимое поле: 38.3 ... 4.2 мм в базовой комплектации, с дополнительной оптикой: 99.1 ... 0.8 мм;
  • глубина резко изображаемого пространства, при увеличении 6x: ~8 мм; при увеличении 55x: ~0.3 мм;
  • окуляры: SWH 10x/23 мм в базовой комплектации;
  • окулярные тубусы расположены под углом 35°;
  • диоптрийная подстройка ±6 дптр.;
  • регулируемое межзрачковое расстояние: 50 ... 76 мм;
  • плавное изменение увеличения без потери качества.

Стереомикроскопы Альтами СМ0655/СМ0655Т имеют модульную конструкцию, т. е. вы имеете возможность выбрать конфигурацию прибора, наиболее полно отвечающую вашим задачам. На выбор оптика, столы, осветители (см. брошюру).

СМ0655 бино + стол СМ2
СМ0655 + стол СМ2

СМ0655Т + стол СМ1
СМ0655Т + стол СМ1

СМ0655Т + стол СМ11
СМ0655Т + стол СМ11

СМ0655Т + стол СМ11 + купольный кольцевой осветитель + камера
СМ0655Т + стол СМ11
+ осветитель + камера
СМ0655Т + держатель + штатив У1 + кольцевой осветитель + камера
СМ0655Т + штатив У1
+ осветитель + камера

С микроскопами Альтами СМ0655/СМ0655Т в базовой комплектации поставляются окуляры SWH 10x/23 мм. Дополнительно к стандартной комплектации можно заказать окуляр SWH 10x/23 мм с перекрестием и шкалой (200 делений). Калибровка шкалы производится с помощью эталонного образца.

Рабочее расстояние микроскопа можно изменять, устанавливая перед объективами насадки, меняющие кратность объективной части. В таблице ниже приводится рабочее расстояние для разных насадок, в мм.

Без насадки Насадка 0.37x Насадка 0.5x Насадка 0.7x Насадка 1.5x Насадка 2.0x
110 275 195 145 58 35

В оптический тракт микроскопа входят узлы, параметры которых можно изменять или подбирать: окуляры, объективы, насадки на объектив. Если насадка не используется, то в расчетах кратность насадки принимается за единицу. Поле зрения микроскопа — размер светлого кружка в мм, видимого в окуляры на рабочей поверхности. Поле зрения и видимое увеличение считаются так:

[Поле зрения, мм] = [Поле зрения окуляра, мм] / {[Кратность объектива] x [Кратность насадки]}

[Видимое увеличение] = [Кратность окуляра] x [Кратность объектива] x [Кратность насадки]

Пример.
Окуляр: 10x/23 мм. Кратность объектива: 5.5x. Кратность насадки: 0.37x.
[Поле зрения] = 23 мм / (5,5 x 0,37) = 1,13 мм
[Видимое увеличение] = 10 x 5,5 x 0,37 = 20x

ПроизводительАльтами
Тип микроскопастереоскопический
Назначениедля прикладных работ
Увеличение, крат6 — 55
Материал оптикиоптическое стекло
Тип насадкибинокулярная
Поворот окулярной насадкиесть, на 360°
Угол наклона окулярной насадки45°
Окуляры10x/23 мм
Объективыпанкратические, 0.6–5.5x
Межзрачковое расстояние, мм52 — 75
Рабочее расстояние, мм110
Диоптрийная коррекция окуляров±6 диоптрий на обоих тубусах
Материал корпусаметалл
Страна-изготовительРоссия
Гарантия производителя12 месяцев

Микроскоп Альтами СМ0655 отзывы

Об этом товаре отзывов пока нет. Будьте первым!

Таблица увеличений

Окуляры SWH 10x/23 мм SWF 15x/17 мм SWF 20x/14 мм SWF 30x/9 мм
Насадки/рабочее
расстояние, мм
Увеличение, крат Видимое поле, мм Увеличение, крат Видимое поле, мм Увеличение, крат Видимое поле, мм Увеличение, крат Видимое поле, мм
Без насадки/110 6 ... 55 38.3 ... 4.2 9... 82.5 28.3 ... 3.1 12 ... 110 23.3 ... 2.5 18 ... 165 15 ... 1.6
0.37x/275 2.2 ... 20.4 99.1 ... 10.8 3.3 ... 30.5 76.6 ... 8.3 4.4 ... 40.7 63.1 ... 6.9 6.6 ... 61.1 40.5 ... 4.4
0.5x/195 3 ... 27.5 76.7 ... 8.4 4.5 ... 41.2 56.7 ... 6.2 6 ... 55 46.7 ... 5.1 9 ... 82.5 30 ... 3.3
0.7x/145 4.2 ... 38.5 45.8 ... 6 6.3 ... 57.8 40.5 ... 4.4 8.4 ... 77 33.3 ... 3.6 12.6 ... 115.5 21.4 ... 2.3
1.5x/58 9 ... 82.5 25.6 ... 2.8 13.5 ... 123.75 18.9 ... 2.1 18 ... 165 15.6 ... 1.7 27 ... 247.5 10 ... 1.1
2.0x/35 12 ... 110 19.2 ... 2.1 18 ... 165 14.2 ... 1.5 24 ... 220 11.7 ... 1.3 36 ... 330 7.5 ... 0.8

В базовую комплектацию входит пара окуляров SWH 10x/23 мм. Дополнительные окуляры и насадки на объектив для изменения диапазона увеличений, поля зрения и рабочего расстояния приобретаются отдельно.
