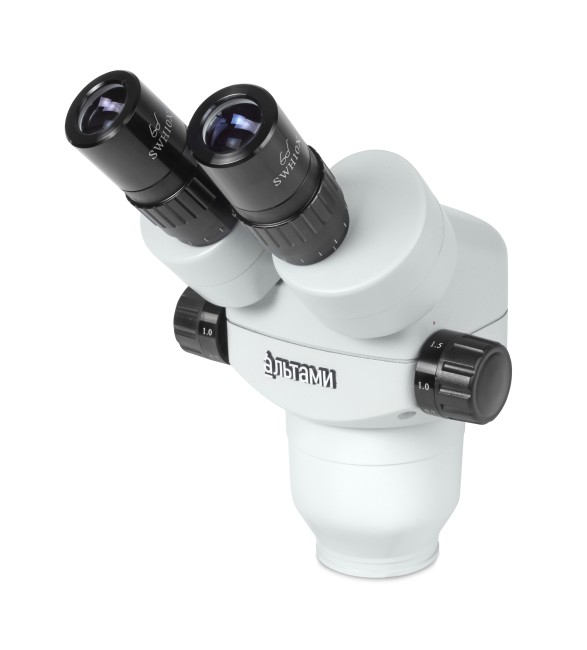

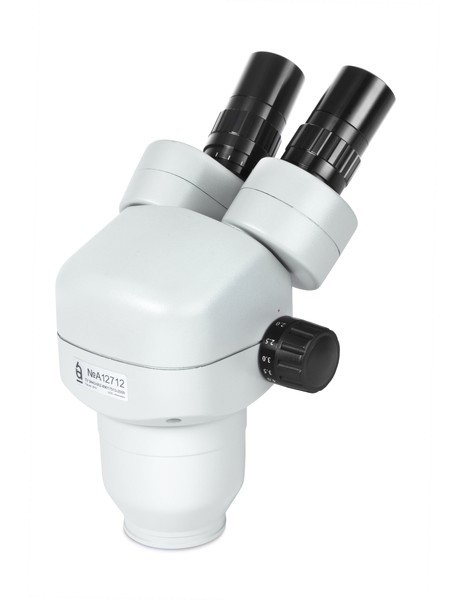

Микроскоп Альтами СМ1065
Описание
Стереомикроскоп Альтами СМ1065 предназначен для получения объемного изображения предметов в отраженном или проходящем свете. Стереоскопический микроскоп может применяться в сборочных цехах приборостроительных отраслей, для ремотных работ (пайка, контроль печатных плат), в ювелирном и реставрационном делев цехах и лабораториях контроля качества, в исследовательских лабораториях, в лабораториях горнодобывающей промышленности и в других областях промышленности.
Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся на расстоянии от окуляров до объекта. Благодаря этому микроскоп удобно использовать для визуального анализа образцов.
Особенности микроскопа СМ1065:
- Диапазон плавного увеличения микроскопа: 1.0x ... 6.5x; кратность трансфокатора: 1:6.5;
- Рабочее расстояние: 118 мм в базовой комплектации, с дополнительной оптикой до 275 мм;
- Видимое увеличение: 10x ... 65x в базовой комплектации, с дополнительной оптикой: 3.7x ... 390x;
- Видимое поле: 23 ... 3.5 мм в базовой комплектации, с дополнительной оптикой: 0.7 ... 62.2 мм;

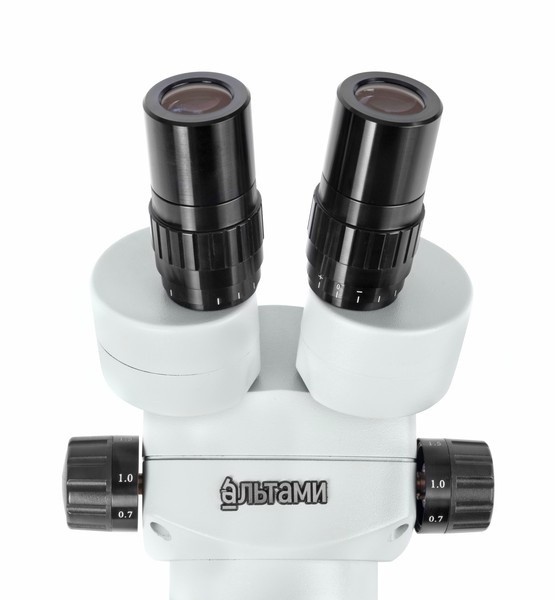

- Окуляры: SWH 10x/23 мм в базовой комплектации;

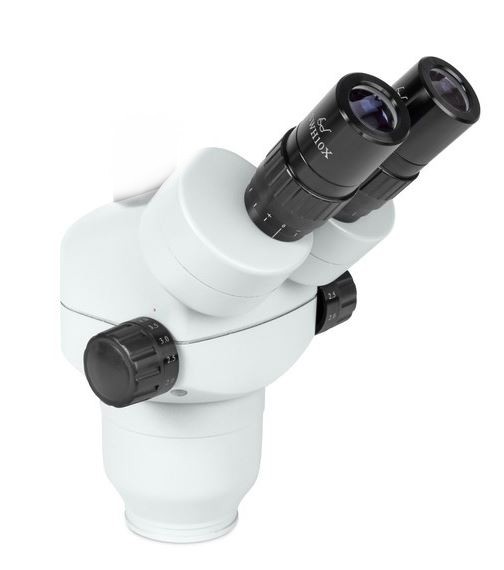

- Бинокуляр расположен под углом 45° и поворачивается на 360°;
- Диоптрийная подстройка ±6 дптр;
- Регулируемое межзрачковое расстояние: 52 ... 75 мм;

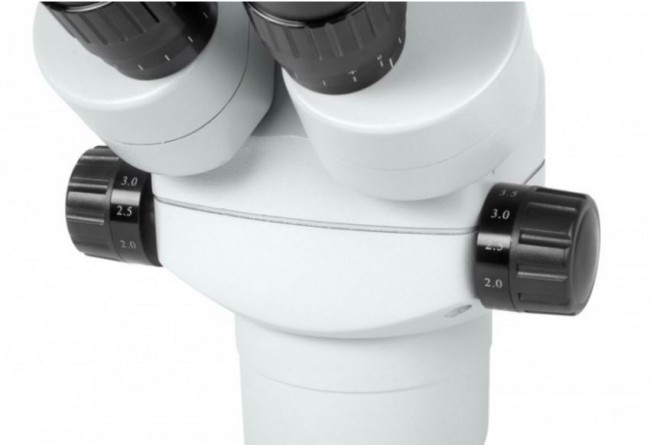

- Плавное изменение увеличения без потери качества.
Стереомикроскоп Альтами СМ1065 имеет модульную конструкцию, т. е. вы имеете возможность выбрать конфигурацию прибора, наиболее полно отвечающую вашим задачам. На выбор оптика, столы, осветители (см. брошюру).
СМ1065 + СМ-1 + СКО
СМ1065 + СМ-2
СМ1065 + СМ-10
СМ1065 + У2С + ДГ76
СМ1065 + У3 + ДГ76

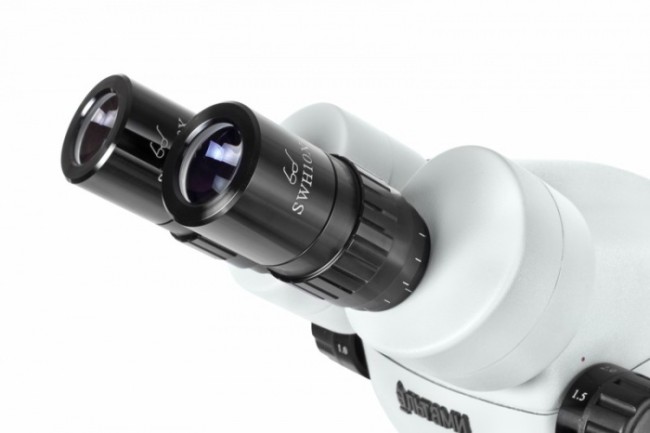

С микроскопом Альтами СМ1065 в базовой комплектации поставляются окуляры SWH 10x/23 мм. Дополнительно к стандартной комплектации можно заказать окуляр SWH 10x/23 мм с перекрестием и шкалой (200 делений). Калибровка шкалы производится с помощью эталонного образца.
Характеристики
| Производитель | Альтами |
| Тип микроскопа | стереоскопический |
| Назначение | для прикладных работ |
| Увеличение, крат | 10 — 65 |
| Материал оптики | оптическое стекло |
| Тип насадки | бинокулярная |
| Поворот окулярной насадки | есть, на 360° |
| Угол наклона окулярной насадки | 45° |
| Диоптрийная коррекция окуляров | ±6 диоптрий на обоих тубусах |
| Межзрачковое расстояние, мм | 52 — 75 |
| Дополнительно | посадочный диаметр головы: 76 мм |
| Окуляры | 10x/23 мм |
| Объективы | панкратические, 1.0–6.5x |
| Рабочее расстояние, мм | 118 |
| Поле зрения | 23–3.5 мм |
| Материал корпуса | металл |
| Метод исследования | светлое поле |
| Габаритные размеры микроскопа | 154 x 182 x 230 мм (только голова) |
| Страна-изготовитель | Россия |
| Гарантия производителя | 12 месяцев |
Микроскоп Альтами СМ1065 отзывы
Таблица увеличений
| Окуляры | SWH 10x/23 мм | SWF 15x/17 мм | SWF 20x/14 мм | SWF 30x/9 мм | ||||
| Насадки/рабочее расстояние, мм |
Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм | Увеличение, крат | Видимое поле, мм |
| Без насадки/118 | 10 ... 65 | 23 ... 3.5 | 15... 97.5 | 17 ... 2.6 | 20 ... 130 | 14 ... 2.2 | 30 ... 195 | 9 ... 1.4 |
| 0.37x/275 | 3.7 ... 24.1 | 62.2 ... 9.6 | 5.5 ... 36.1 | 45.9 ... 7.3 | 7.4 ... 48.1 | 37.8 ... 5.8 | 11.1 ... 72.2 | 24.3 ... 3.7 |
| 0.5x/195 | 5 ... 32.5 | 46 ... 7 | 7.5 ... 48.8 | 34 ... 5.2 | 10 ... 65 | 28 ... 4.2 | 15 ... 97.5 | 18 ... 2.7 |
| 0.7x/145 | 7 ... 46 | 32.9 ... 5 | 10.5 ... 69 | 24.3 ... 3.7 | 14 ... 92 | 20 ... 3.1 | 21 ... 138 | 12.9 ... 2 |
| 1.5x/58 | 15 ... 98 | 15.3 ... 2.3 | 22.5 ... 147 | 11.3 ... 1.7 | 30 ... 196 | 9.3 ... 1.4 | 45 ... 294 | 6 ... 0.9 |
| 2.0x/35 | 20 ... 130 | 11.5 ... 1.8 | 30 ... 195 | 8.5 ... 1.3 | 40 ... 260 | 7 ... 1.1 | 60 ... 390 | 4.5 ... 0.7 |
В базовую комплектацию входит пара окуляров SWH 10x/23 мм. Дополнительные окуляры и насадки на объектив для изменения диапазона увеличений, поля зрения и рабочего расстояния приобретаются отдельно.
