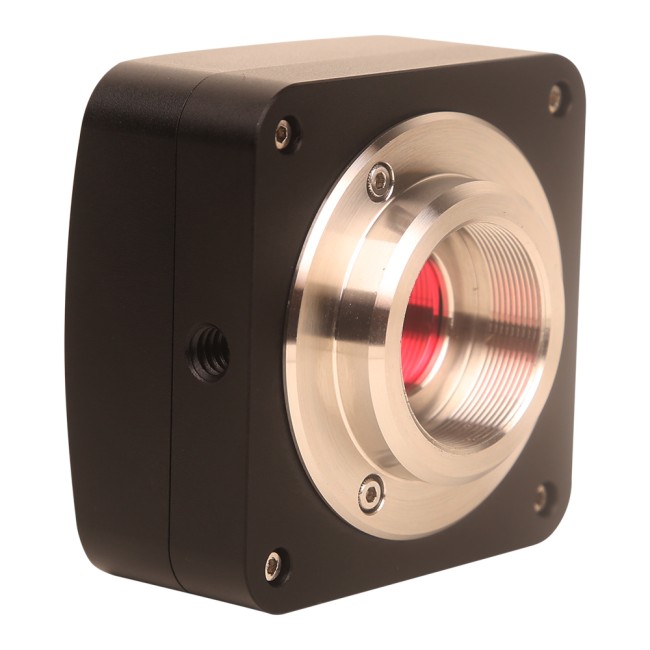

Видеоокуляр ToupCam 10.0 MP
Описание
Цифровая CMOS (КМОП) камера на базе сенсора Aptina MT9J003(C) (формат 1/2.3") с разрешением 3584x2748 пикселей (скорость передачи данных составляет 3,3 кадров в секунду). При разрешении 1792x1374 - 11 кадра в секунду, при разрешении 896x684 - 38 кадров в секунду. Внешний преданный бортовой буфер добавлен для того чтобы достигнуть максимальной производительности USB2.0.
Рекомендуется для совместной работы с микроскопами серии Микромед 3, Микромед Мет, Микромед Полар 1, Полар 2 и Полар 3, Микромед И. Используется для вывода изображения исследуемого на микроскопе объекта на экран компьютера.
Благодаря адаптерам, которые входят в комплект камеры, данную камеру можно использовать со всеми микроскопами Микромед. Окулярный адаптер 0,5х имеет посадочный диаметр 23,2 мм. Он может быть снят. Крепление самой камеры стандартное - C-Mount, поэтому с ней будут совместимы любые другие адаптеры, имеющие крепление аналогичного стандарта, например адаптер 0,37 и 0,75. В комплект входят переходники для работы с микроскопами с посадочными диаметрами 30 мм и 30.5 мм. Комплектация камеры включает программное обеспечение ToupView на компакт-диске и обеспечивает возможность установки ПО на большинство компьютеров. Программное обеспечение позволяет отображать наблюдаемый объект на экране монитора, масштабировать его, проводить измерения, сохранять для дальнейшей обработки как отдельные кадры в виде файлов изображений, так и их последовательности в виде видеофайлов.
Поддерживаются операционные системы Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 бит), OS X (Mac OS X), Linux. Подключение камеры к компьютеру осуществляется через порт USB.
Установка камеры не требует дополнительной настройки, что позволяет производить ее во время работы. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов видеоокуляр устанавливается в третий вертикальный выход – канал визуализации.
Характеристики
| Производитель | ToupTek Photonics |
| Тип сенсора | CMOS, цветной |
| Размер матрицы | 1/2.3" |
| Максимальное разрешение, пикс | 3584 × 2748 |
| Число мегапикселей | 10 |
| Физический размер сенсора, мм | 5.98 × 4.59 |
| Диагональ, мм | 7.54 |
| Размер пикселя, мкм | 1.67 |
| Модель сенсора | MT9J003 |
| Чувствительность при λ= 550 нм, В/лк-с | 0.31 |
| АЦП* | 12 бит параллельный, 8 бит RGB -> ПК |
| Развертка | прогрессивная |
| Биннинг | 1x1, 2x2, 4x4 |
| Спектральный диапазон, нм | 380 — 650 |
| Динамический диапазон, дБ | 65.2 |
| Отношение сигнал/шум, дБ | 34 |
| Способ экспозиции | Electronic Rolling Shutter (ERS) |
| Выдержка, мс | 0.4 — 2000 |
| Баланс белого* | автоматический/ручной режимы/настройка баланса белого в зоне интереса/ручная подстройка цветовой температуры |
| Способ установки | в тубус 23.2 мм, в тубусы 30.0 или 30.5 мм через переходные кольца (в комплекте), на C-резьбу |
| Выход | USB 2.0, 480 Мбит/с |
| Программное обеспечение | программа обработки изображений "ToupView "; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAIN |
| Программные возможности* | размер изображения, яркость, коэффициент усиления, время экспозиции |
| Формат видеороликов* | 3.3 кадров в секунду при разрешении 3584x2748 пикселей; 11 кадров в секунду при разрешении 1792x1374 пикселей; 38 кадров в секунду при разрешении 896x684 пикселей |
| Питание | USB 2.0, 5 В |
| Корпус | анодированный металлический корпус, окрашенный в черный цвет |
| Системные требования* | Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 бит) OS X (Mac OS X), Linux |
| Динамический диапазон | 65,2 дБ |
| Сигнал/шум | 34 дБ |
| Гарантия производителя | 12 месяцев |
| Экспозиция | 0.4 - 2000 мс; Автоматическая/Ручная. Rolling-Shutter |
| Диапазон рабочих температур | -10°C ... 40°C |
| Страна-изготовитель | КНР |
Видеоокуляр ToupCam 10.0 MP отзывы
Примеры фото
Образцы из набора для опытов Микромед №80 (приобретается отдельно)
Спинной мозг
Стебель хлопка
Листок хлопка
Соединительная ткань
Видеоокуляры ToupCam
| Модель камеры |  ToupCam 9 |
 ToupCam 14 |
 ToupCam 5.1 |
 ToupCam 3.1 |
 ToupCam 5.0 CCD |
| Тип сенсора | CMOS | CMOS | CMOS | CMOS | ССD |
| Модель сенсора | MT9J003 | MT9F002 | MT9P001 | MT9T001 | SONY ICX282AQ |
| Размер сенсора | 1/2.4'' | 1/2.3'' | 1/2.5'' | 1/2'' | 2/3'' |
| Диагональ сенсора,мм | 7,281 мм | 7,672 мм | 7,13 мм | 8,19 мм | 11 мм |
| Размер пикселя,мкм | 1,67 х 1,67 мкм | 1,4 х 1,4 мкм | 2,2 х 2,2 мкм | 3,2 х 3,2 мкм | 3,4x3,4 мкм |
| Количество фотоприёмных элементов | 9 МП | 13,46 МП | 5,04 МП | 3,1 МП | 4.915 МП |
| Максимальное разрешение | 3488х2616 | 4096 х 3288 | 2592х1944 | 2048х1536 | 2560х1920 |
| Динамический диапазон | 65,2 дБ | 65,3 дБ | 66,5 дБ | 61 дБ | 62дБ |
| Чувствительность (люкс-сек) | 0,31 В/люкс-сек | 0,724 В/люкс-сек | 0,53 В/люкс-сек | 1.0 В/люкс-сек | 0,26 В/люкс-сек |
| АЦП | 12 бит 8 бит RGB | 12 бит | 12 бит 8 бит RGB | 12 бит 8 бит RGB | 12 бит 8 бит RGB |
| Экспозиция | Авто/Ручная 0.38 - 2000 мс | Авто/Ручная | Авто/Ручная 0.21 - 2000 мс | Авто/Ручная, 0.128 - 2000 мс | Авто/Ручная; 0.2 - 105 мс |
| Частота кадров | 1.9 к/с, 8 к/с, 27 к/с. | 1.8 к/с 10 к/с 27 к/с | 5 к/с , 18 к/с, 60 к/с. | 8 к/с , 22 к/с, 43 к/с. | 4.5 к/с, 9 к/с. |
| Интерфейс | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0 | USB 2.0 |
| Охлаждение | нет | нет | нет | нет | нет |
| Посадочный диаметр | 23.2 мм | 23.2 мм | 23.2 мм | 23.2 мм | - |
| Диаметр переходника | 23.2-30,5 мм 23.2-30 мм | 23.2-30,5 мм 23.2-30 мм | 23.2-30,5 мм 23.2-30 мм | 23.2-30,5 мм 23.2-30 мм | - |
