Видеоокуляр ToupCam 9.0 MP
Описание

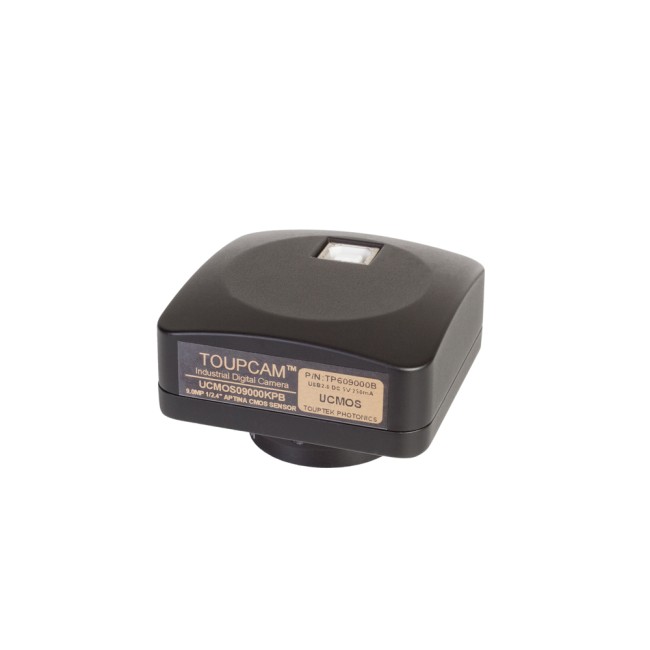

Цифровая CMOS (КМОП) камера на базе сенсора Aptina MT9J003 (формат 1/2.4") с разрешением 3488 x 2616 пикселей (скорость передачи данных составляет 1,9 кадров в секунду). При разрешении 1744x1308 - 8 кадра в секунду, при разрешении 872x654 - 27 кадров в секунду. Рекомендуется для совместной работы с микроскопами серии Микромед 3, Микромед МЕТ, Микромед ПОЛАР 1, ПОЛАР 2 и ПОЛАР 3, Микромед И.
Используется для вывода изображения исследуемого на микроскопе объекта на экран компьютера.

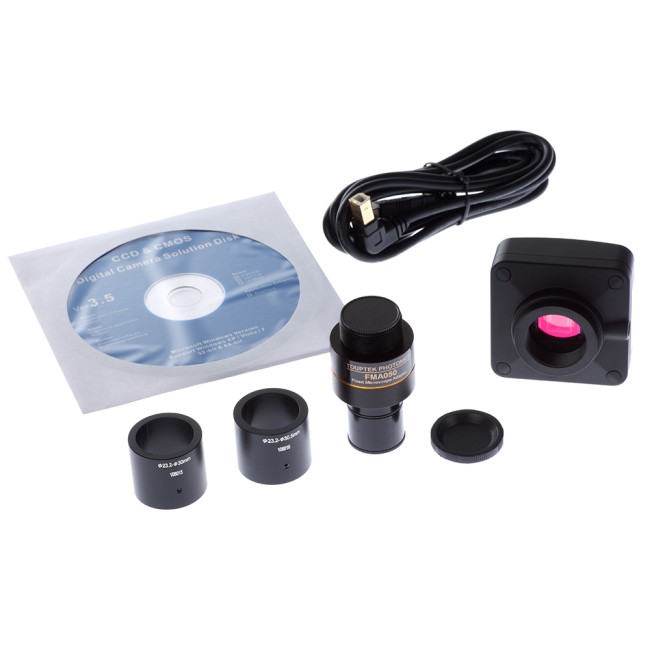

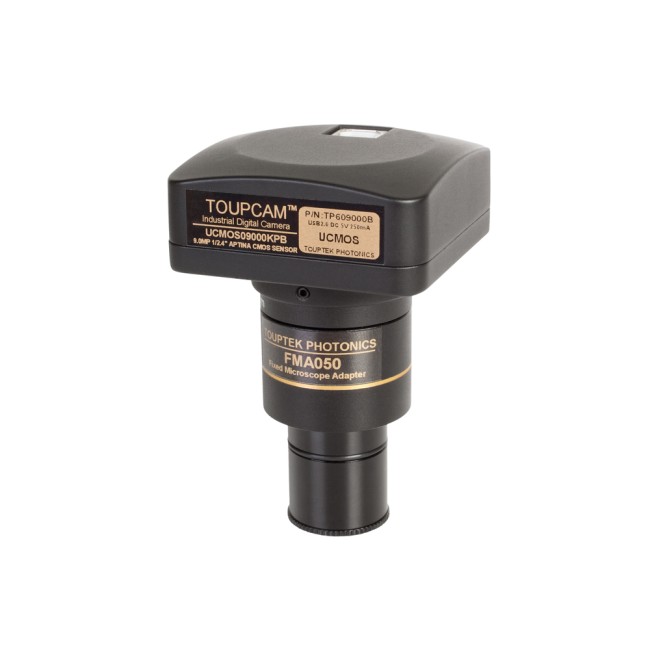

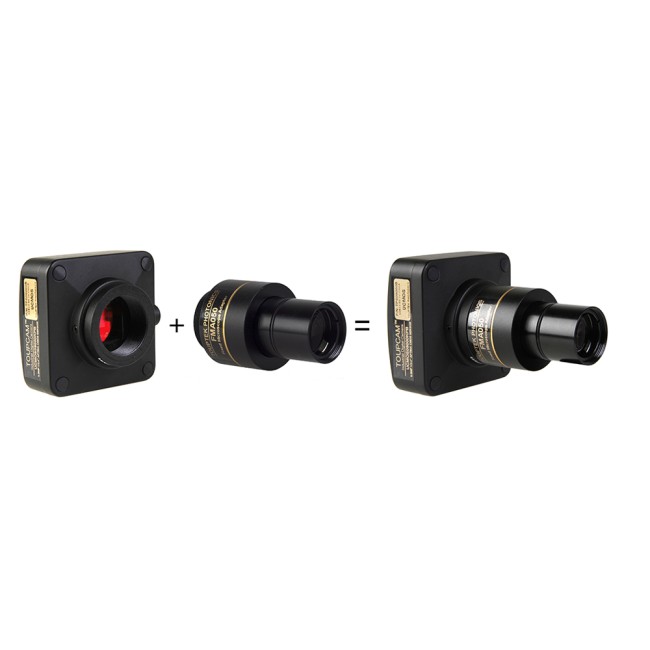

Благодаря адаптерам, которые входят в комплект камеры, данную камеру можно использовать со всеми микроскопами Микромед. Окулярный адаптер 0,5х имеет посадочный диаметр 23,2 мм. Он может быть снят. Крепление самой камеры стандартное - C-Mount, поэтому с ней будут совместимы любые другие адаптеры, имеющие крепление аналогичного стандарта, например адаптер 0,37 и 0,75. В комплект входят переходники для работы с микроскопами с посадочными диаметрами 30 мм и 30.5 мм.
Комплектация камеры включает программное обеспечение ToupView на компакт-диске и обеспечивает возможность установки ПО на большинство компьютеров. Программное обеспечение позволяет отображать наблюдаемый объект на экране монитора, масштабировать его, проводить измерения, сохранять для дальнейшей обработки как отдельные кадры в виде файлов изображений, так и их последовательности в виде видеофайлов.
Поддерживаются операционные системы Microsoft Windows 2000/XP/2003/Vista/7 (32 и 64 бит), Windows 10.
Подключение камеры к компьютеру осуществляется через порт USB.
Установка камеры не требует дополнительной настройки, что позволяет производить ее во время работы. Для микроскопов с монокулярной и бинокулярной визуальной насадкой объектив камеры вставляется в окулярной тубус вместо окуляра. При работе с тринокулярными моделями микроскопов видеоокуляр устанавливается в третий вертикальный выход – канал визуализации.
Характеристики
- Модель сенсора - Цветной CMOS-сенсор Aptina MT9J003
- Развертка - Прогрессивная
- Максимальное разрешение - 3488 x 2616
- Количество фотоприемных элементов - 9 МП
- Размер сенсора - 1/2.4“ (5.825 мм (H) x 4.369 мм (V), Диагональ 7.281 мм)
- Размер пикселя - 1,67 μm х 1,67 μm
- Чувствительность к излучению длины волны 550 нм - 0,31 В/люкс-сек
- Динамический диапазон - 65,2 дБ
- Аналого-цифровой преобразователь (АЦП) - 12 бит параллельный, 8 бит RGB -> ПК
- Сигнал/шум - 34 дБ
- Спектральный диапазон - 380-650 нм (с ИК-фильтром)
- Формат видео и частота кадров - 1.9 кадров в секунду при разрешении 3488 x 2616 пикселей; 8 кадров в секунду при разрешении 1744 x 1308 пикселей; 27 кадров в секунду при разрешении 872 x 654 пикселей
- Бининг - 1x1, 2x2, 4x4
- Экспозиция - 0.38 - 2000 мс; Автоматическая/Ручная. Rolling-Shutter
- Баланс белого - Автоматический/Ручной режимы/Настройка баланса белого в зоне интереса/Ручная подстройка цветовой температуры
- Вывод изображения, скорость передачи данных - USB 2.0, до 480 Мбит/с
- Электропитание - USB 2.0, 5В
- Программно управляемые характеристики - размер изображения, яркость, коэффициент усиления, время экспозиции
- Рабочая температура, град. по Цельсию - -10℃~ 50℃
- Корпус камеры - анодированный металлический корпус, окрашенный в черный цвет
- Кабель USB - UBS 2.0, длина 2м
- Операционная система - Microsoft® Windows® XP/Vista/7/8 (32 и 64 бит), Windows 10, OS X (Mac OS X), Linux
- Программное обеспечение - программа обработки изображений "ToupView "; драйвер устройства, поддерживающий стандарты интерфейса DirectShow и TWAIN
Характеристики
Производитель | ToupTek Photonics |
Тип сенсора | CMOS, цветной |
Размер матрицы | 1/2.3" |
Максимальное разрешение, пикс | 3488 × 2616 |
Число мегапикселей | 9 |
Физический размер сенсора, мм | 6.44 × 4.62 |
Диагональ, мм | 7.92 |
Размер пикселя, мкм | 1.67 |
Чувствительность при λ= 550 нм, В/лк-с | 0.31 |
АЦП | 12-бит, интегральный чип |
Спектральный диапазон, нм | 380 — 650 |
Динамический диапазон, дБ | 65.2 |
Отношение сигнал/шум, дБ | 34 |
Квантовая эффективность | синий 460 нм: ≈39.8%; зелёный 540 нм: ≈30.5%; красный 600 нм: ≈27% |
Баланс белого | авто/ручно |
Контроль экспозиции | авто/ручной |
Способ экспозиции | Electronic Rolling Shutter (ERS) |
Выдержка, мс | 0.4 — 2000 |
Способ установки | в тубус 23.2 мм, в тубусы 30.0 или 30.5 мм через переходные кольца (в комплекте), на C-резьбу |
