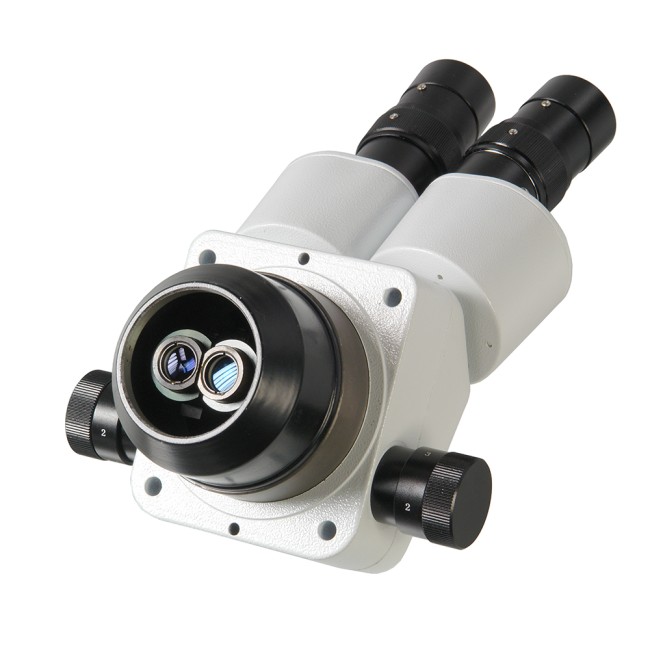

Оптич.головка Микромед МС-2-ZOOM вар.1
Описание
Выберете основание/штатив. Посадочный диаметр головы: 70 мм
 |
 |
 |
 |
 |
| Основание А со штативом стерео микроскопа МС-2 | Штатив универсальный Микромед TD-1 c держателем МС-2 | Штатив универсальный Микромед TD-2 c держателем МС-2 | Штатив универсальный Микромед TD-3 без держателя | Штатив универсальный Микромед TD-4 без держателя |
| • Высота штатива: 300 мм • Диапазон перемещения механизма фокусировки: 60 мм • Посадочный диаметр кольца под визуальную насадку: 70 мм |
• Степеней свободы: 4
• Перемещение оптической головы — в горизонтальном направлении: до 320 мм; в вертикальном направлении: до 300 мм • Изменение угла наклона оптической головы: до 45 градусов |
• Степеней свободы: 5
• Перемещение оптической головы — в горизонтальном направлении: до 320 мм; в вертикальном направлении: до 300 мм • Изменение угла наклона оптической головы: до 45 градусов |
• Степеней свободы: 5
Перемещение оптической головы — в горизонтальном направлении: до 280 мм; в вертикальном направлении: до 300 мм. • Изменение угла наклона оптической головы: до 45 градусов • Максимальное расстояние от вертикальной штанги до оптической оси: 560 мм |
• Степеней свободы: 7
• Перемещение оптической головы — в горизонтальном направлении: до 950 мм; в вертикальном направлении: до 670 мм • Изменение угла наклона оптической головы: до 45 градусов |
Для установки головы Микромед МС-2-ZOOM на штативы TD-3 и TD-4 необходимо приобрести фокусировочный механизм с кронштейном — держателем оптической головы.
Таблица параметров для разных окуляров и насадок на объектив: рабочее расстояние, видимое увеличение, поле зрения
| Без насадки | Насадка 0.5x | Насадка 0.75x | Насадка 1.5x | Насадка 2x | |
| Раб. расстояние | 85 мм | 172 мм | 95 мм | 42 мм | 28 мм |
| Окуляр 5x/20 мм | 5x … 20x/ 20 … 5 мм |
2.5x … 10x/ 40 … 11 мм |
3.75x … 15x/ 25 … 6.5 мм |
7.5x … 30x/ 13 … 3.5 мм |
10x … 40x/ 10 … 2.5 мм |
| Окуляр 10x/23 мм | 10x … 40x/ 23 … 5.5 мм |
5x … 20x/ 52 … 12 мм |
7.5x … 30x/ 30 … 7 мм |
15x … 60x/ 15… 4.8 мм |
20x … 80x/ 11.5 … 3 мм |
| Окуляр 15x/15.5 мм | 15x … 60x/ 15.5 … 4 мм |
7.5x … 30x/ 36 … 8.5 мм |
11.25x … 45x/ 21 … 5 мм |
22.5x … 90x/ 10.5 … 2.5 мм |
30x … 120x/ 8 … 2 мм |
| Окуляр 20x/10.5 мм | 20x … 80x/ 10.5 … 3 мм |
10x … 40x/ 25 … 5.8 мм |
15x … 60x/ 14 … 3.5 мм |
30x … 120x/ 7 … 1.8 мм |
40x … 160x/ 5.5 … 1.5 мм |
Характеристики
| Производитель | Микромед |
| Тип микроскопа | стереоскопический |
| Назначение | для прикладных работ |
| Увеличение, крат | 10 — 40 |
| Материал оптики | оптическое стекло |
| Тип насадки | бинокулярная |
| Поворот окулярной насадки | есть, на 360° |
| Угол наклона окулярной насадки | 45° |
| Диоптрийная коррекция окуляров | ±5 диоптрий на обоих тубусах |
| Межзрачковое расстояние, мм | 55 — 75 |
| Посадочный диаметр окуляров | 30.5 мм |
| Окуляры | 10x/23 мм — 2 шт. |
| Объективы | панкратические, 1–4x |
| Рабочее расстояние, мм | 85 |
| Поле зрения | 23–5,5 мм |
| Материал корпуса | металл |
| Тип подсветки | естественный свет |
| Метод исследования | светлое поле |
| Страна-изготовитель | КНР |
| Гарантия производителя | 12 месяцев |
Оптич.головка Микромед МС-2-ZOOM вар.1 отзывы
Микроскопы ZOOM
| МС-2-ZOOM | МС-3-ZOOM | МС-4-ZOOM | МС-5-ZOOM | |||||
| Версия | вар. 1A | вар. 1CR | вар. 2A | вар. 2CR | LED | LED | LED тринокуляр | LED |
| Рабочее расстояние, мм | 85 | 113 | 115 | |||||
| Рабочее расстояние с насадкой 0.5x, мм | 172 | — | 177 | 220 | ||||
| Поворот визуальной насадки на 360° | есть | |||||||
| Тринокуляр | нет | есть | нет | есть | ||||
| Объективы | 1x...4x | 0.75x...5x | 0.8x...5x | |||||
| Окуляры в комплекте: кратность/поле зрения, мм | 10x/23 | 10x/22 | ||||||
| Верхний осветитель косого света | нет | есть | нет | есть | нет | есть | ||
| Верхний кольцевой осветитель | нет | есть | ||||||
| Нижний осветитель проходящего света | нет | есть | нет | есть | есть | |||
| Версия LED | нет | есть | ||||||
В оптический тракт микроскопа входят узлы, параметры которых можно изменять или подбирать: окуляры, объективы, насадки на объектив. Если насадка не используется, то в расчетах кратность насадки принимается за единицу. Поле зрения микроскопа — размер светлого кружка в мм, видимого в окуляры на рабочей поверхности. Поле зрения и видимое увеличение считаются так:
[Поле зрения, мм] = [Поле зрения окуляра, мм] / {[Кратность объектива] x [Кратность насадки]}
[Видимое увеличение] = [Кратность окуляра] x [Кратность объектива] x [Кратность насадки]
Пример.
Окуляр: 10x/23 мм. Кратность объектива: 4x. Кратность насадки: 1x (не используется).
[Поле зрения] = 23 мм / (4 x 1) = 5.75 мм
[Видимое увеличение] = 10 x 4 x 1 = 40x
