Микроскоп стереоскопический цифровой MAGUS Stereo D7TR LCD для ремонта и пайки

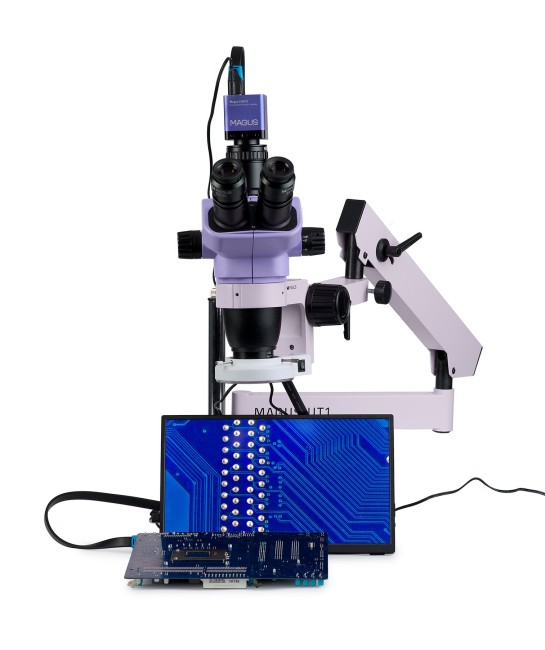

Готовое решение для пайки, ремонта и контроля качества готовых изделий создано на базе оптической головы серии MAGUS Stereo 7H и универсального штатива MAGUS UT1. Камера оснащена интерфейсом HDMI и выводит изображение прямо на экран монитора, без подключения к компьютеру.

Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп с монитором предусматривает два способа наблюдения – и в окуляры, и на экране монитора.

Микроскоп оснащен кольцевым осветителем отраженного света. Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Цифровая камера

Цифровая камера оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс). Наблюдение на экране предъявляет требования к частоте кадров, поскольку руки и инструмент перемещаются под микроскопом. Камера устанавливается в канал визуализации при помощи адаптера C-mount и подключается к монитору через интерфейс HDMI. В режиме HDMI поддерживается частота 60 кадров в секунду – необходимый минимум для плавной передачи кадров на экран без задержек.

Монитор

Монитор подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор ставится на стол или прикрепляется к камере.

Тринокулярный микроскоп с монитором подойдет тем, кто предпочитает смотреть на печатную плату вперед, а не вниз. Такой способ наблюдения потребует некоторого времени для приобретения привычки, зато спина и шея не будут уставать. Также эта модель подойдет и преподавателям, которые обучают студентов. При минимальном увеличении микроскопа поле зрения на экране монитора составит 33,25x18,68 мм.

Оптическая голова

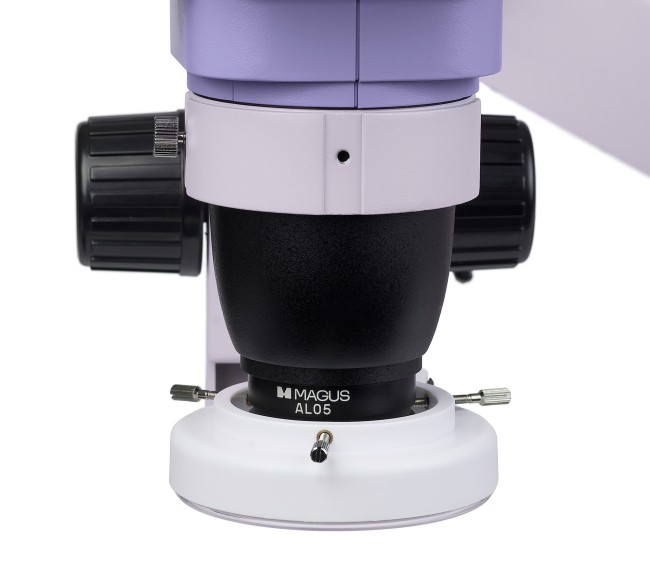

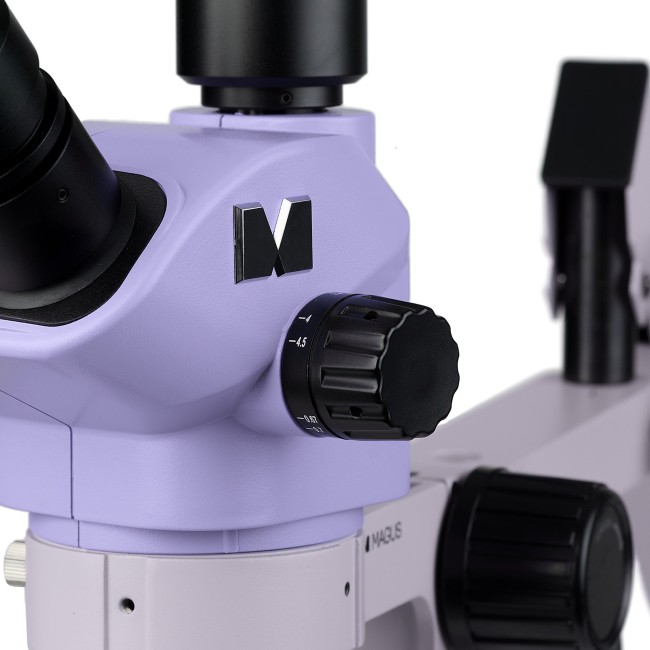

Панкратический объектив плавно изменяет увеличение в 6,7 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа. Увеличение 3,4–22,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х. Увеличение 6,7–45х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.

Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдений в окуляры диаметр поля зрения с насадкой 0,5х составляет 65,7 мм при увеличении микроскопа 3,4х, а при увеличении 22,5х – 9,7 мм.

В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Осветитель

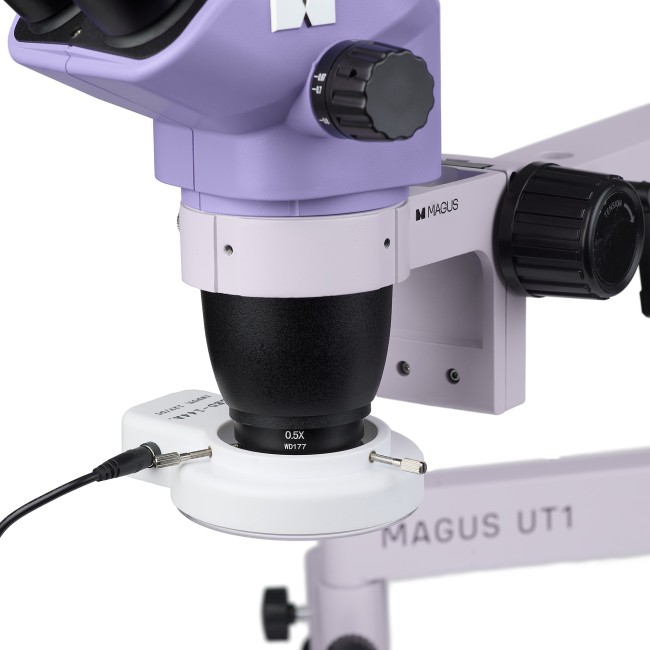

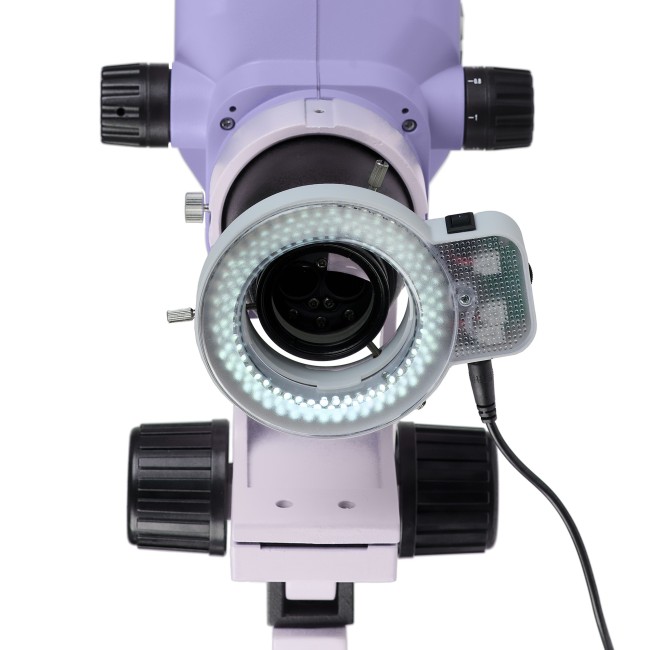

Кольцевой осветитель с регулировкой яркости реализует бестеневое освещение объекта. 144 светодиода с «холодной» цветовой температурой 6500 К гарантируют освещенность 18 000 лк при рабочем расстоянии 105 мм.

Штатив

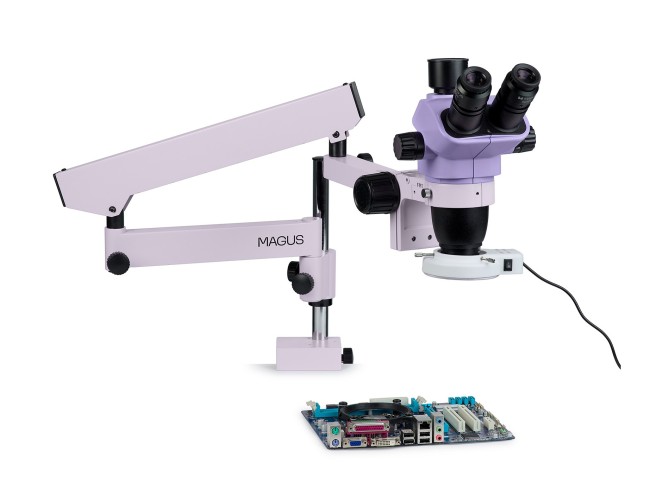

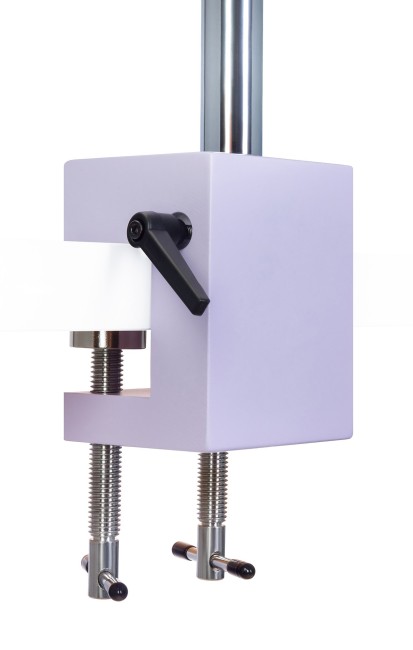

Универсальный штатив расширяет рабочую зону и предоставляет больше свободы в выборе положения оптической головы над рабочим местом. Штатив состоит из четырех секций и крепится к краю рабочего стола при помощи надежной струбцины, поэтому не занимает место на столе.

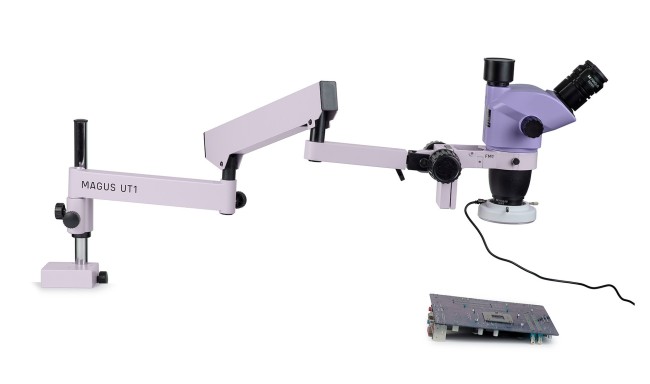

Штатив регулирует положение оптической головы по высоте, настраивает горизонтальный вынос и вращение. Максимальный вынос по горизонтали составляет 700 мм. Такой штатив позволяет использовать один микроскоп на два рабочих места, если инженеры работают под микроскопом не постоянно.

Механизм фокусировки

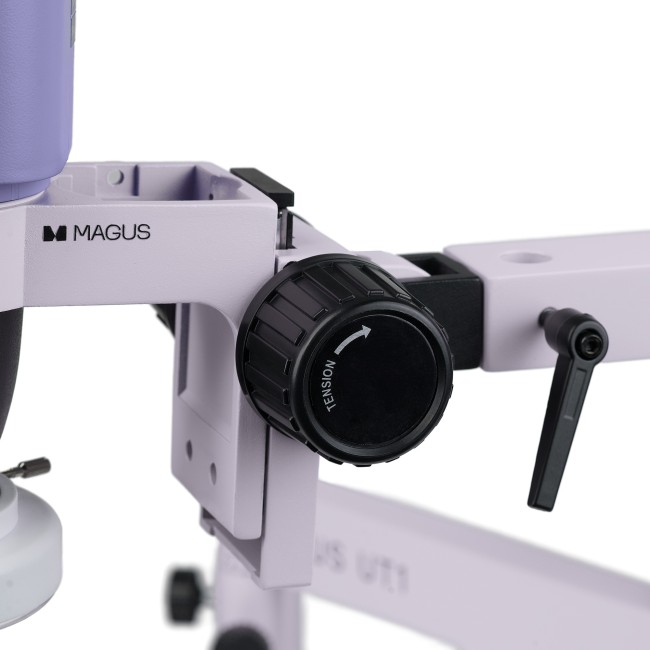

Механизм фокусировки реализует плавную и комфортную фокусировку. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма фокусировки регулируется.

Аксессуары и другие готовые решения

Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Основные особенности микроскопа:

• Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
• Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 6,7:1
• Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
• Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
• Универсальный штатив расширяет рабочую зону и обеспечивает точное размещение оптической головы над объектом
• Механизм фокусировки реализует плавную и комфортную фокусировку на всем диапазоне увеличения микроскопа
• Кольцевой осветитель отраженного света с «холодной» цветовой температурой
• Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI
• Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор
• 60 кадров в секунду через HDMI – для получения плавного изображения без рывков и запаздывания
• Цветной CMOS-сенсор SONY – низкий уровень шума и высокая светочувствительность
• Встроенное программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация:

• Цифровая камера MAGUS CHD10 (цифровая камера, кабель HDMI (1,5 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD20
• Оптическая голова MAGUS Stereo 7TH – объектив с визуальной насадкой
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Штатив MAGUS UT1
• Механизм фокусировки MAGUS FM1
• Осветитель кольцевой Levenhuk LED 144, с адаптером и резьбой
• Насадка на объектив MAGUS AL05 0,5х/177 мм
• Адаптер C-mount MAGUS ZFA050
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10x/22 мм со шкалой
• Окуляр 15х/16 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Окуляр 30х/8 мм (2 шт.)
• Насадка на объектив 1,5x
• Насадка на объектив 2x
• Осветитель кольцевой с поляризационным фильтром
• Осветитель кольцевой с включением по секторам
• Осветитель типа «гусиная шея»
• Адаптер C-mount 1х с регулируемым фокусным расстоянием
• Калибровочный слайд
