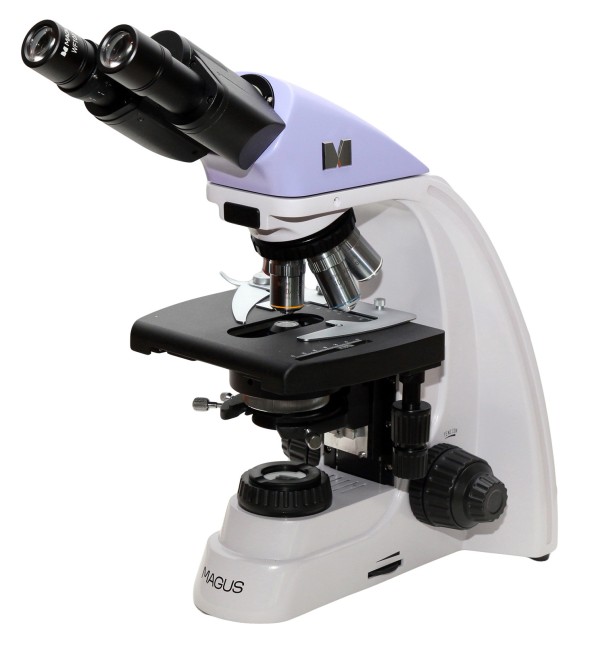

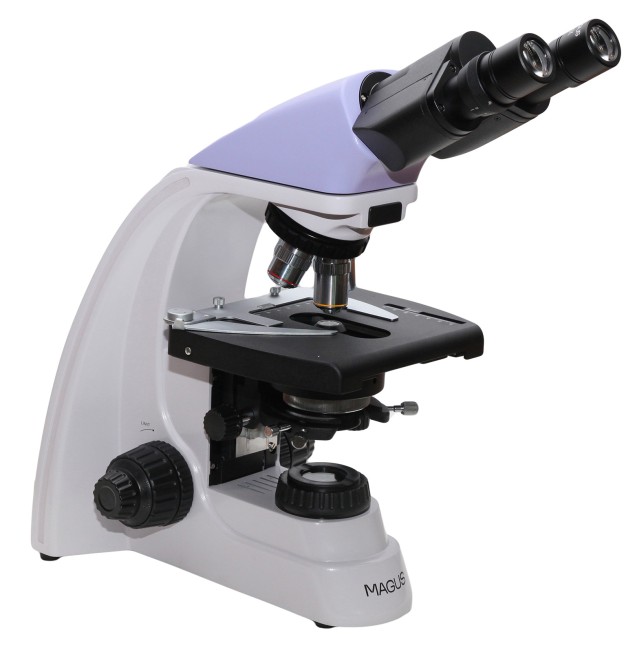

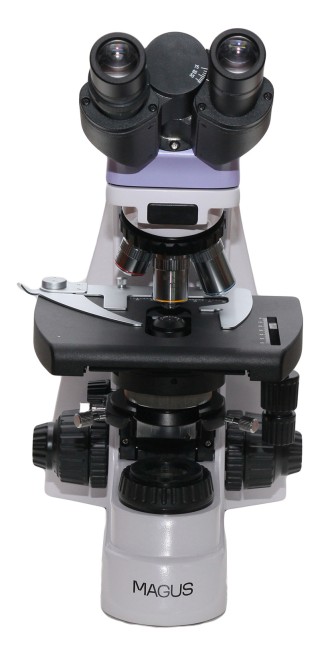

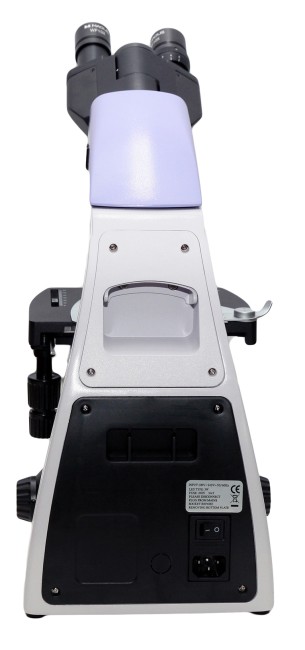

Микроскоп биологический MAGUS Bio 250B
Описание
Magus Bio 250B – биологический микроскоп для работы с полупрозрачными и прозрачными образцами. Оснащен бинокулярной насадкой, планахроматической оптикой и 30-ваттным галогенным осветителем проходящего света. Используется для ведения наблюдений в светлом поле, а при оснащении дополнительными аксессуарами – в темном поле, в поляризованном свете и с использованием фазово-контрастного метода. Микроскоп подходит для решения широкого круга задач в лаборатории, научно-исследовательском центре, на кафедре вуза.
Оптическая схема
В оптической схеме используется бинокулярная насадка, в один из окулярных тубусов которой можно установить цифровую камеру. На левом тубусе корректируются диоптрии. Особенностью насадки является то, что ее окулярные тубусы вращаются на 360°, – это позволяет устанавливать высоту взора в соответствии с ростом пользователя.
5-гнездное револьверное устройство вмещает не только комплектные объективы, но и один дополнительный. Благодаря тому, что револьвер находится в положении «от наблюдателя», хорошо виден используемый объектив, а пространство над столиком свободно. Все входящие в комплект объективы являются планахроматами, что позволяет получать четкое и контрастное изображение с минимумом искажений. Диапазон увеличения оптики: от 40 до 1000 крат, верхний предел можно повысить, если оснастить микроскоп дополнительными окулярами.
Система освещения
Мощность осветителя составляет 30 Вт, поэтому при любом методе исследований и на любом объективе образец хорошо различим. Галогенная лампа излучает теплый свет, который приятен для глаз и не вызывает усталости при длительной работе с микроскопом. Есть настройка яркости. Источник питания – сеть переменного тока.
В систему освещения проходящего света входит конденсор Аббе с апертурной диафрагмой, а также полевая диафрагма. Их наличие позволяет использовать метод Кёлера при настройке освещения. В отдельный слот конденсора можно установить темнопольный или фазовый слайдер, чтобы быстро переключаться с одного метода наблюдений на другой.
Механика
Особенность этого микроскопа – отсутствие выдвижной рейки предметного столика: работа с микроскопом становится более удобной, а для его размещения требуется меньше места. Препаратоводитель плавно и точно перемещает образец и может быть снят, если в нем необходимости.
Фокусировку можно проводить грубо, регулируя жесткость хода, и тонко. Рукоятки обеих фокусировок доступны на обеих сторонах корпуса и расположены коаксиально. Грубая фокусировка имеет блокиратор хода.
Аксессуары
Для микроскопа Magus Bio 250B разработана линейка полностью совместимых аксессуаров: объективов и окуляров разной кратности, устройств для работы по разным методам исследований (темное поле, фазовый контраст, поляризованный свет), калибровочных слайдов и цифровых камер.
Основные особенности:
- Планахроматические объективы, рассчитанные на бесконечность
- Бинокулярный визуальный узел, диоптрийная подвижка на левом тубусе, установка цифровой камеры на место штатного окуляра
- Окулярные тубусы вращаются на 360°, что позволяет настраивать высоту взора под рост наблюдателя
- Грубый и тонкий механизмы фокусировки, у грубой фокусировки регулируется жесткость хода и есть блокиратор
- Конденсор Аббе с апертурной диафрагмой и слотом для установки слайдера (темнопольного или фазового), полевая диафрагма, возможность настройки освещения по методу Кёлера
- Галогенный осветитель проходящего света, мощность – 30 Вт, питание от сети 220 В
- Широкая линейка совместимых аксессуаров
Комплектация:
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, конденсорным устройством и револьвером объективов
- Бинокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: 4x/0,1
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,65 (подпружиненный)
- Объектив-планахромат, рассчитанный на бесконечность: 100x/1,25 ми (подпружиненный)
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Наглазники окуляров (2 шт.)
- Светофильтры (4 шт.)
- Флакон с иммерсионным маслом
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: 20х/0,4
- Объектив-планахромат, рассчитанный на бесконечность: 60х/0,80 (подпружиненный)
- Фазово-контрастное устройство
- Фазовый слайдер
- Конденсор темного поля А 0,9
- Конденсор темного поля иммерсионный А 1,36–1,25
- Слайдер темного поля
- Устройство простой поляризации
- Цифровая камера
- Калибровочный слайд
Характеристики
Производитель | MAGUS |
Тип микроскопа | биологический |
Назначение | лабораторный |
Увеличение, крат | 40 — 1000 |
Материал оптики | оптическое стекло |
Тип насадки | бинокулярная |
Насадка микроскопа | Gemel (Зидентопф с вращением тубусов на 360°) |
Поворот окулярной насадки | есть, на 360° |
Угол наклона окулярной насадки | 30° |
Диоптрийная коррекция окуляров | ±5 диоптрий на левом тубусе |
Межзрачковое расстояние, мм | 48 — 75 |
Посадочный диаметр окуляров | 30 мм |
Окуляры | 10х/22, удаленный зрачок 10 мм |
Объективы | планахроматические, 4x/0.10, 10x/0.25, 40xs/0.65, 100xs/1.25 (масляный) |
Объективы/рабочее расстояние, мм | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20х); 0,46 (60хs) |
Парфокальная высота | 45 мм |
Коррекция на длину тубуса микроскопа | бесконечность |
Револьверное устройство | на 5 объективов |
Предметный столик | 180x150 мм, двухкоординатный механический, без выдвижной рейки |
Диапазон перемещения препарата, мм | 75 × 50 |
Конденсор | центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста |
Крепление конденсора | ласточкин хвост |
Диафрагма | ирисовая, полевая, апертурная |
Освещение по Кёлеру | есть |
Фокусировка | коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
Тип подсветки | галогенная |
Тип лампы подсветки | 12 В/30 Вт, цоколь G4 |
Расположение подсветки | нижнее |
Регулировка яркости | есть |
Источник питания микроскопа | сеть переменного тока, 220±22 В / 50 Гц |
Метод исследования | светлое поле, темное поле (опционально), фазовый контраст (опционально), поляризация (опционально) |
Вес микроскопа | не более 8 кг |
Габаритные размеры микроскопа | не более 200x436x400 мм (ШхВхД) |
Возможность подключения доп. оборудования | фазово-контрастное устройство (конденсор и объективы), конденсор темного поля (сухой или масляный), устройство простой поляризации (поляризатор и анализатор) |
Диапазон рабочих температур | 5°C ... 35°C |
Страна-изготовитель | КНР |
Гарантия производителя | 5 лет |
Вес в упаковке | 10 кг |
Размер упаковки | 43 × 27 × 63 см |
