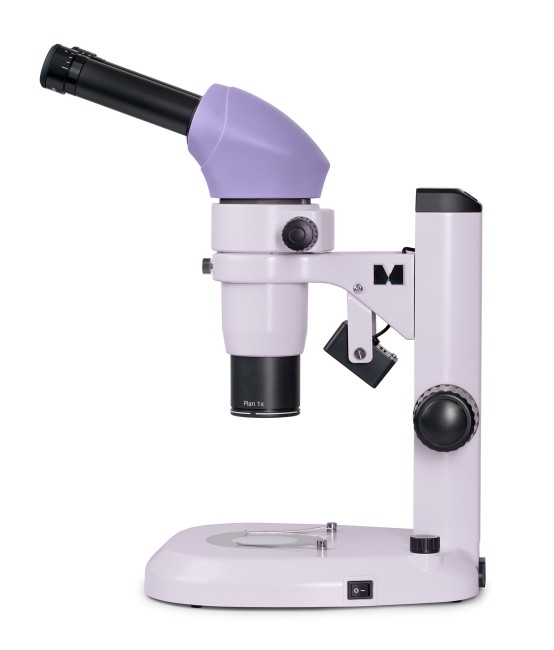

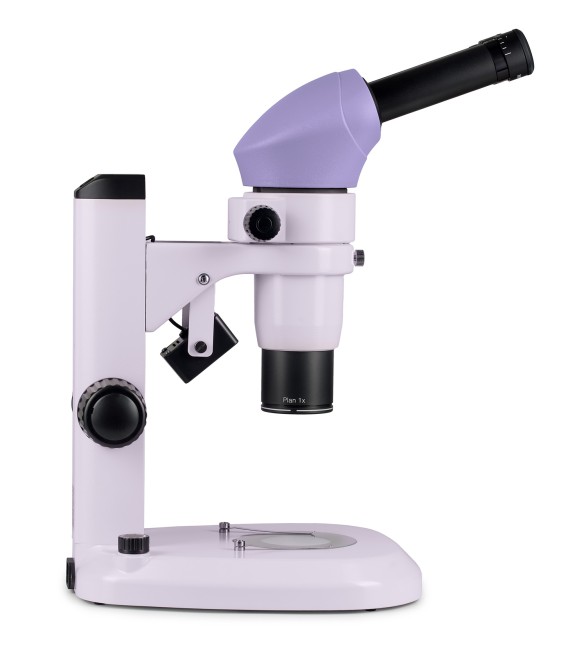

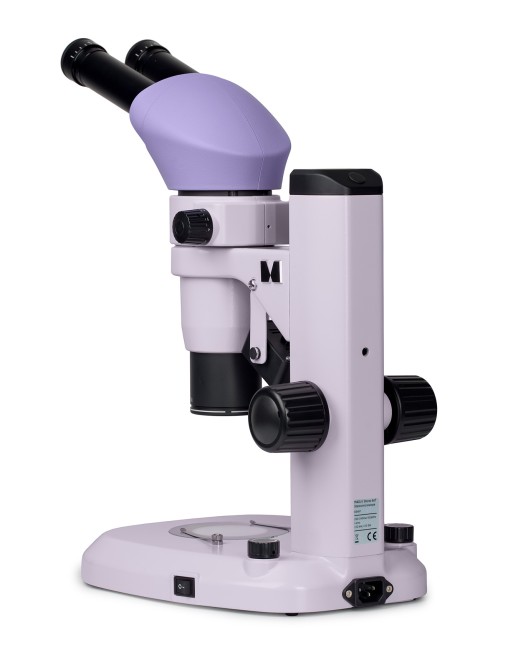

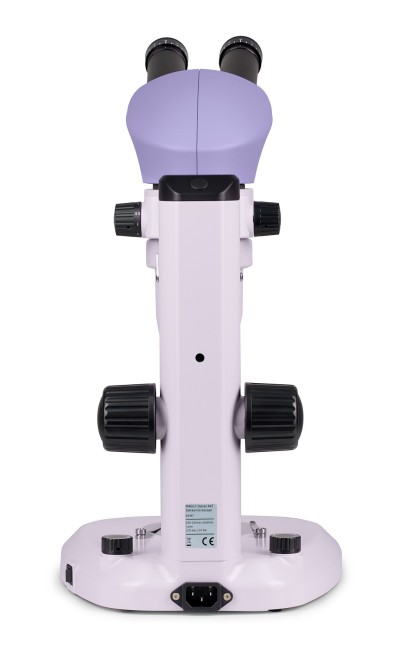

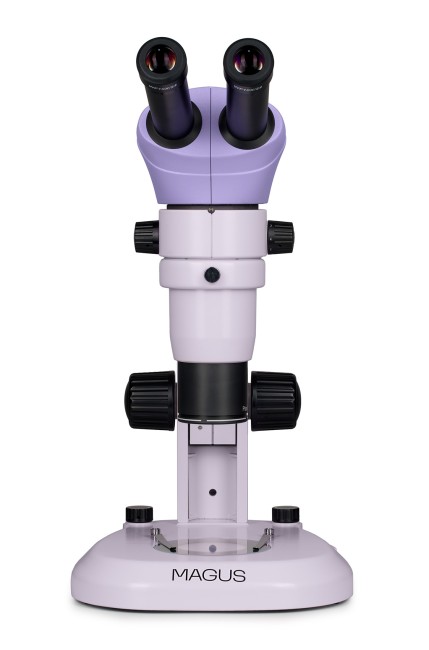

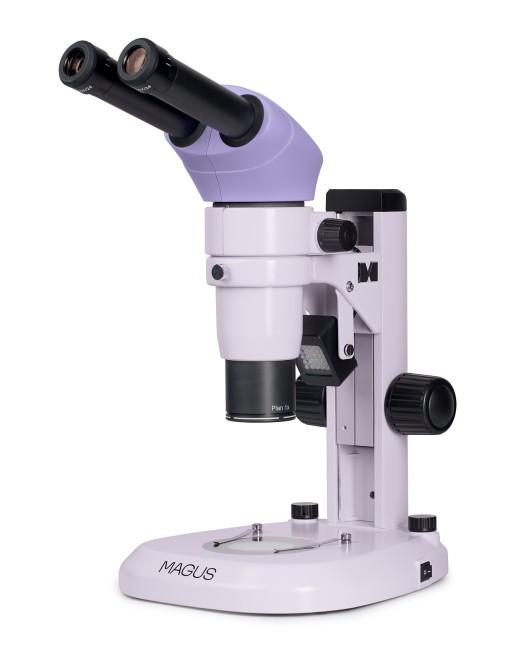

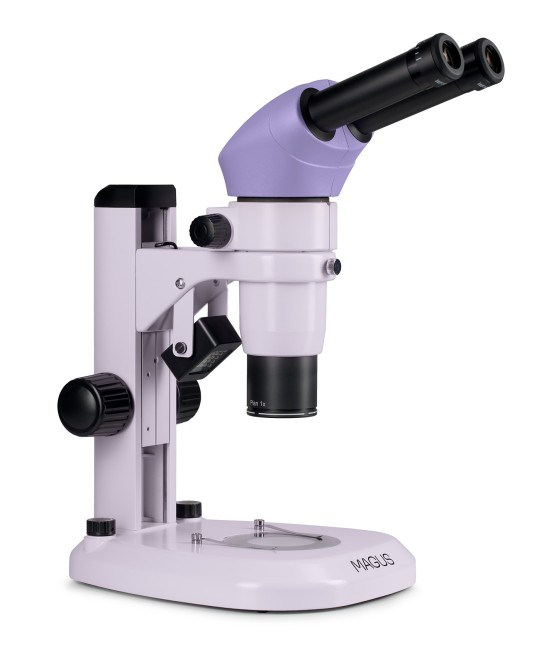

Микроскоп стереоскопический MAGUS Stereo A6
Описание
Стереомикроскоп по схеме Аббе – это прибор высокого класса, предназначенный для оценки качества производственных товаров или их компонентов на предприятиях и для специальных научных исследований в разных областях. Прибор позволяет изучать образцы в проходящем и отраженном свете, работает с объемными объектами и передает их трехмерный образ подобно человеческому глазу. Оптическая схема Аббе отличается отсутствием геометрических искажений, большим полем зрения, точностью цветопередачи и хорошим разрешением. Подходит для интеграции цифровой камеры и других аксессуаров.
Визуальная насадка микроскопа – бинокулярная. Угол наклона тубусов составляет 20 градусов относительно горизонта: это расположение комфортно для пользователя даже при длительной работе. При необходимости подключения цифровой камеры потребуется поставить промежуточную насадку с наличием фотовыхода, камера совмещается с микроскопом с помощью адаптера C-mount. Колец диоптрийной подстройки на тубусах нет – при необходимости ее нужно выполнять на окулярах с такими кольцами.
В микроскопах схемы Аббе два оптических канала соединяются в главном объективе. Модель MAGUS Stereo A6 оснащена планахроматическим объективом кратностью 1х и с рабочим расстоянием 78 мм. Объектив располагается под прямым углом к плоскости объекта наблюдения. Благодаря этому при наблюдении не происходит даже минимальных оптических искажений, это создает комфорт в работе и предоставляет возможность проводить длительные исследования. Широкий объектив создает угол стереоскопичности, равный 11 градусам.
Линзы оптических каналов создают диапазон увеличения, параллельно изменяя фокусное расстояние. Коэффициент масштабирования – 6:1. Изображение сразу получается прямым (неинвертированным) и не нуждается в коррекции положения системой призм.
Первоначальную настройку изображения можно провести с помощью механизма грубой фокусировки. Рукоятки механизма находятся на штативе, с противоположных сторон. Для удобства работы пользователь может отрегулировать жесткость хода.

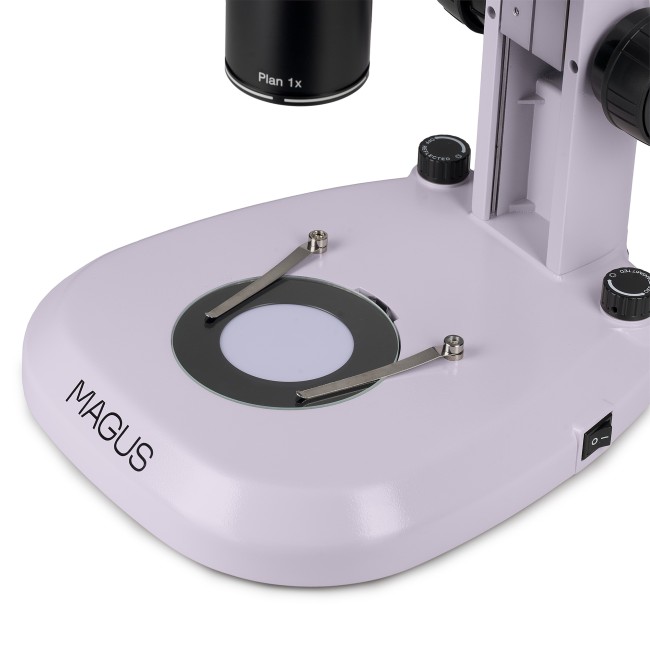

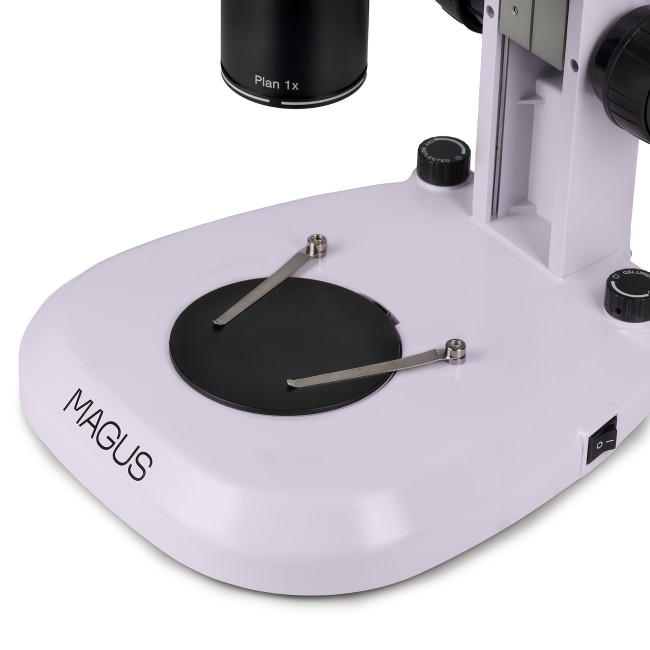

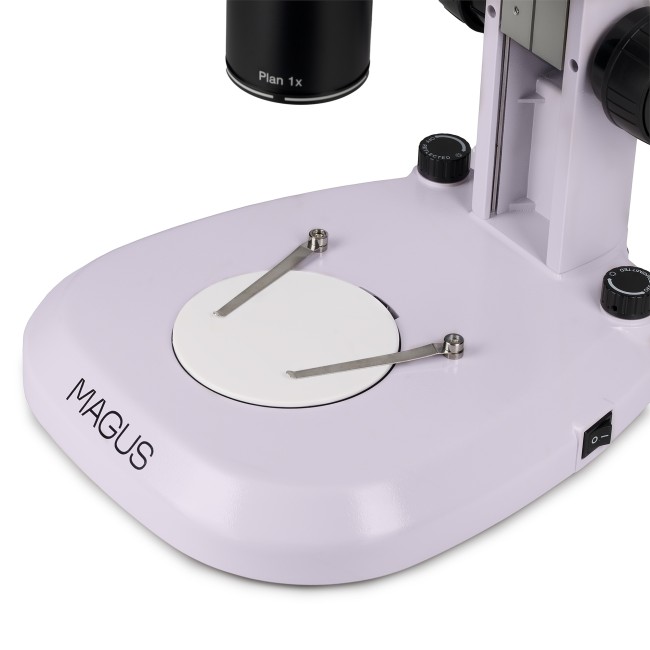

Столик оснащен двумя вставками. Одна из них выполнена из стекла и применяется для работы в проходящем свете. Она хорошо рассеивает свет и позволяет качественно осветить объект наблюдения. Вторая имеет разную расцветку с каждой стороны. Белая сторона нужна для работы с темными объектами, черная – для светлых.
Микроскоп MAGUS Stereo A6 имеет два осветителя. Осветитель проходящего света – шестиваттный, осветитель отраженного света мощностью 3 Ватта создает косое освещение. В основе осветителей – светодиоды с ресурсом на 50 000 часов.
Комплект микроскопа можно дополнять окулярами с другим увеличением относительно базовых. На устройство можно установить другой главный объектив, который повлияет на общую кратность микроскопа, ширину его поля зрения и рабочее расстояние. Дополнить функционал можно использованием калибровочных слайдов для измерения объекта (цена деления – 0,1 мм).
Основные особенности:
- Стереомикроскоп, сконструированный по оптической схеме Аббе
- Бинокулярная визуальная насадка с возможностью установки цифровой камеры
- Наклон тубусов – 20°
- Главный объектив с увеличением 1х и рабочим расстоянием 78 мм

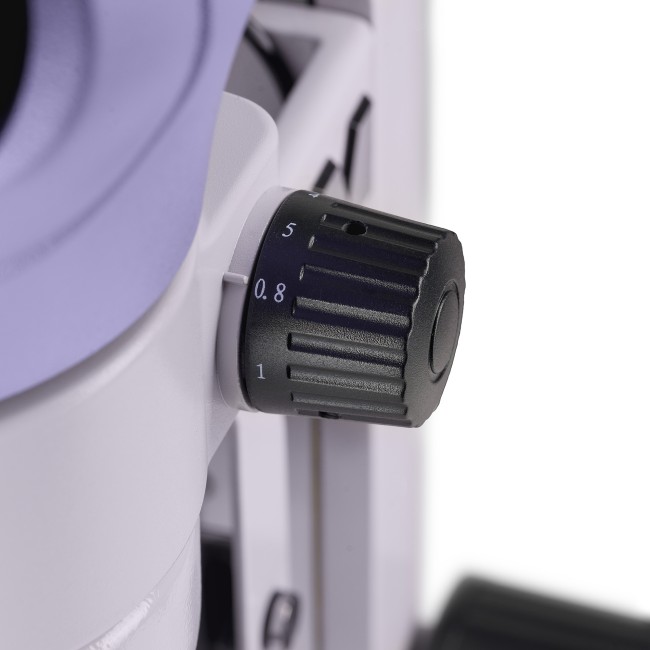

- Трансфокатор изменяет увеличение с коэффициентом 6:1, все время держа объект в фокусе
- В комплекте – две вставки в столик для разных типов образцов
- Два осветителя: проходящего и отраженного света

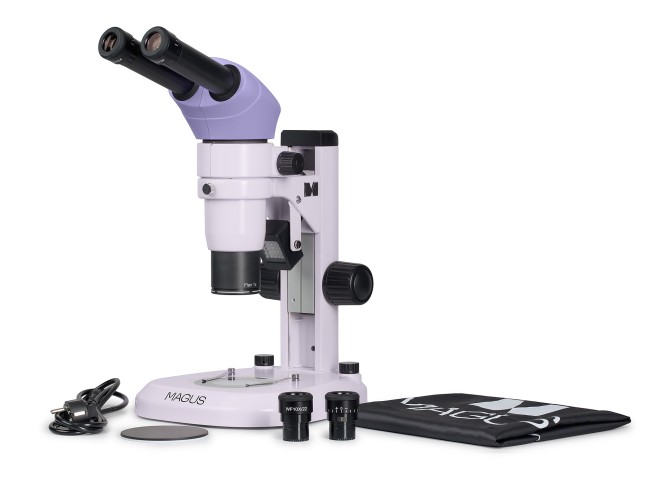

Комплектация:
- Основание со встроенным источником проходящего света и встроенным блоком питания
- Штатив с фокусировочным механизмом
- Оптическая головка – объектив с визуальной насадкой
- Планахроматический главный объектив 1х
- Окуляр 10x/22 мм с диоптрийной коррекцией (2 шт.)
- Окуляр 10x/24 мм с диоптрийной коррекцией (2 шт.)
- Черно-белая пластина
- Стеклянная пластина
- Осветитель отраженного света косого освещения
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 15х/16 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Ахроматический главный объектив 0,3х
- Планахроматический главный объектив 0,5х
- Планахроматический главный объектив 2х
- Калибровочный слайд
Характеристики
Производитель | MAGUS |
Тип микроскопа | стереоскопический |
Назначение | лабораторный |
Оптическая схема | Аббе |
Увеличение, крат | 8 — 50 |
Тип насадки | бинокулярная |
Угол наклона окулярной насадки | 20° |
Диоптрийная коррекция окуляров | ±5 диоптрий на обоих тубусах |
Межзрачковое расстояние, мм | 55 — 75 |
Посадочный диаметр окуляров | 30 мм |
Окуляры | 10x/22 мм, 10x/24 мм |
Объективы | планахроматические, 1x, панкратический 0.8–5х |
Предметный столик | черно-белая пластина, стеклянная пластина |
Фокусировка | коаксиальная, грубая (105 мм, с механизмом регулировки жесткости) |
Рабочее расстояние, мм | 78 |
Поле зрения | 9.17–4.4 мм |
Тип подсветки | светодиодная |
Способ освещения | проходящий и отраженный свет |
Тип лампы подсветки | отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 6 Вт |
Питание подсветки | сеть 220 В/50 Гц |
Метод исследования | светлое поле |
Вес в упаковке | 9.1 кг |
Размер упаковки | 46 × 43 × 60 см |
