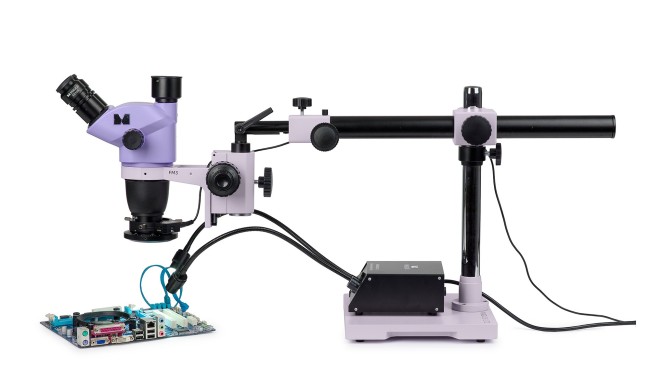

Микроскоп стереоскопический MAGUS Stereo 8TR для ремонта и пайки

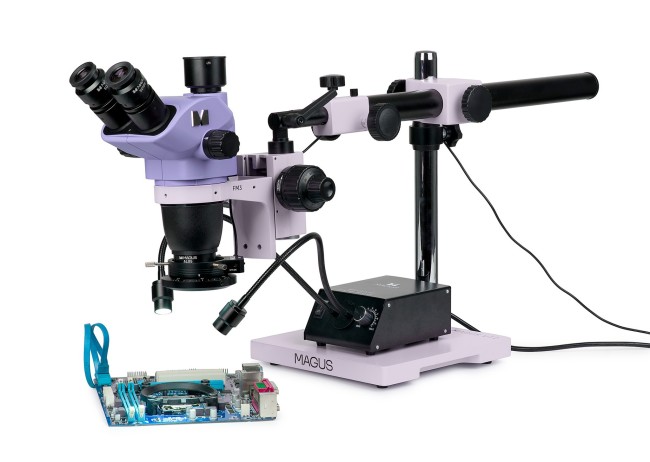

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.

Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры, а также в будущем планирует приобрести цифровую камеру для фото- и видеофиксации.

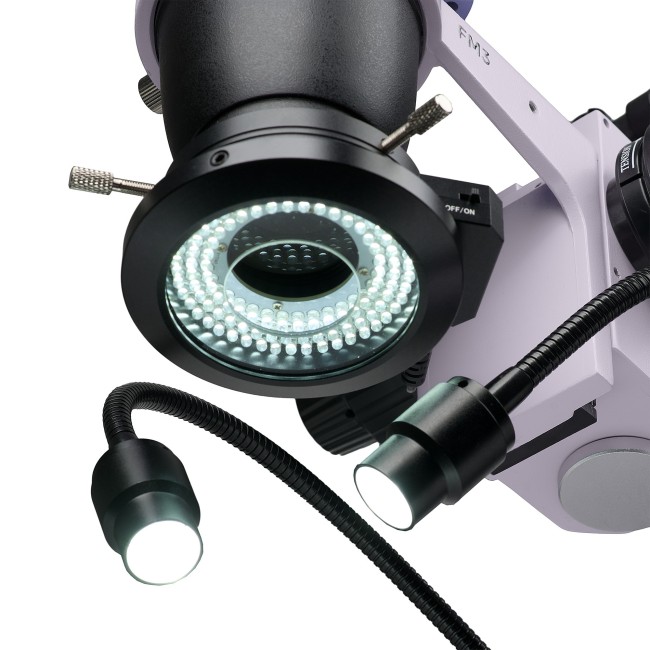

Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».

Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

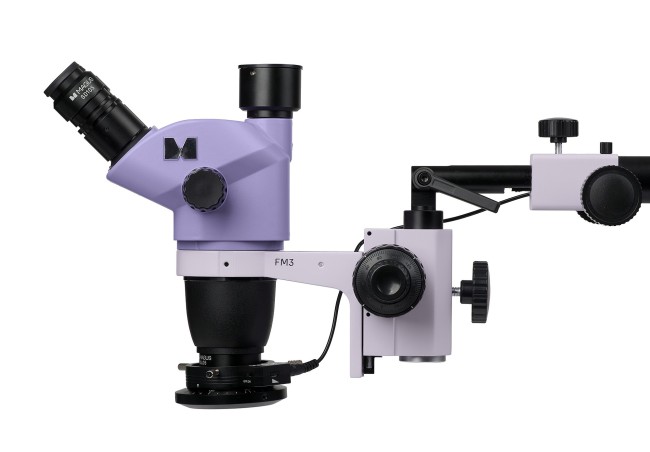

Оптическая голова

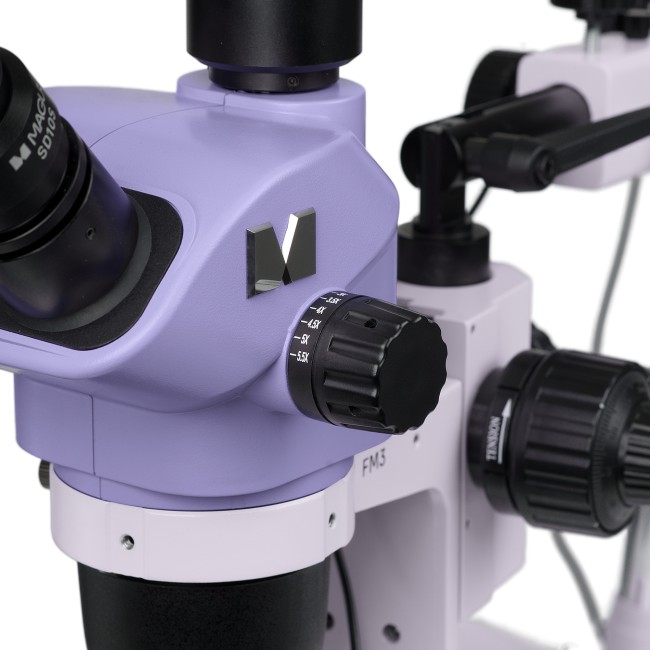

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа. Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х. Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х. Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. Диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.

В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках. Визуальная насадка предусматривает установку цифровой камеры в канал визуализации при помощи адаптера C-mount. Для дополнительного заказа доступны камеры с интерфейсами USB 3.0, HDMI и WI-Fi, с разрешением от 2 до 21 Мпикс и с матрицей от 1/2,8" до 4/3". Увеличение C-mount адаптера 0,5х или 1х подбирается в зависимости от размера матрицы.

Осветители

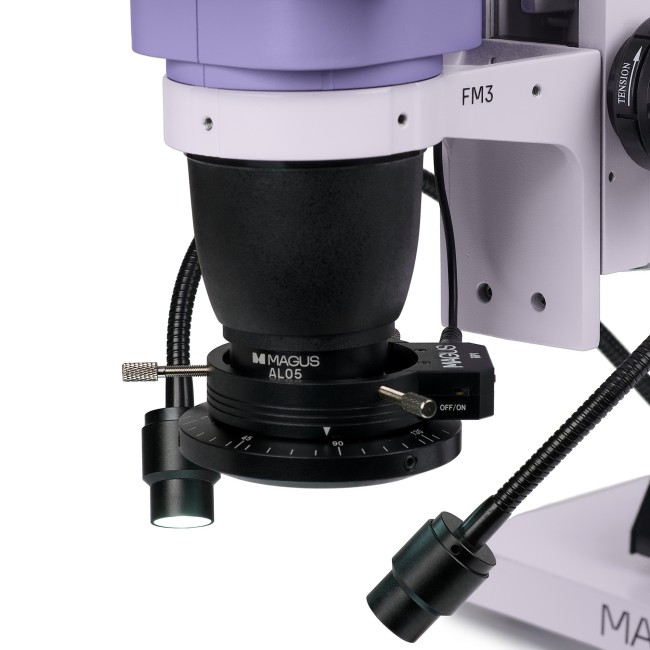

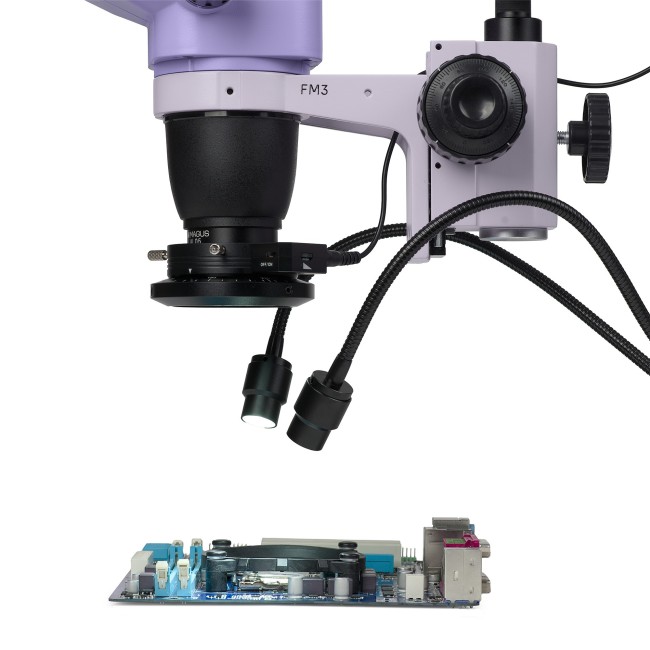

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.

Штатив

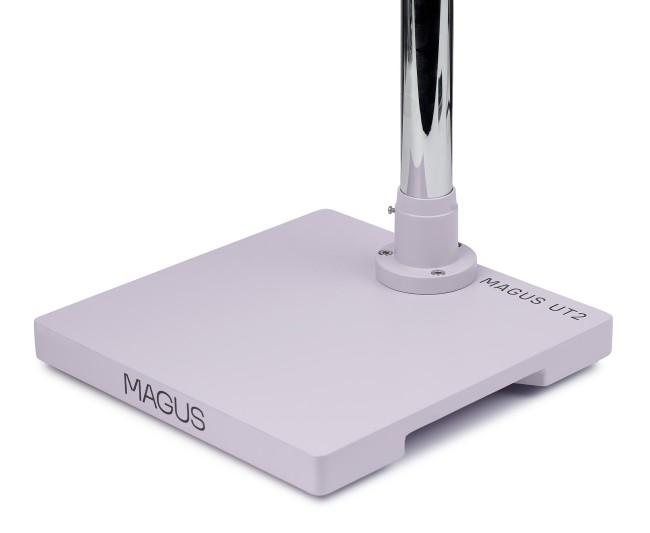

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.
Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

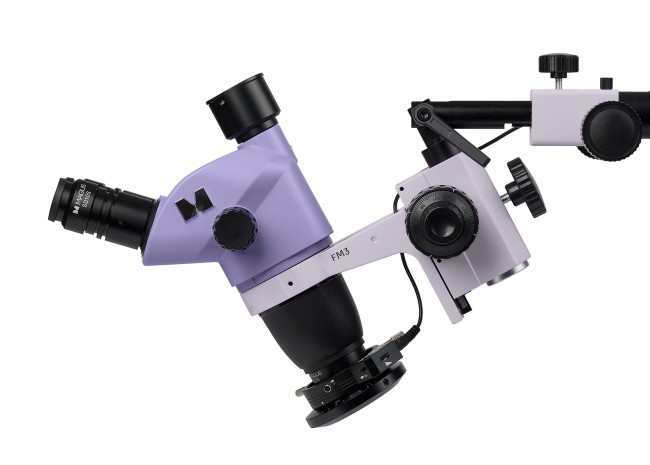

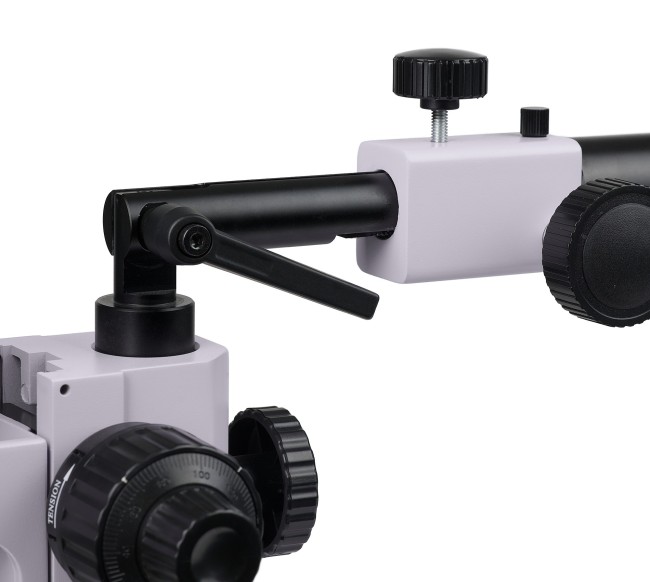

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.

Механизм фокусировки

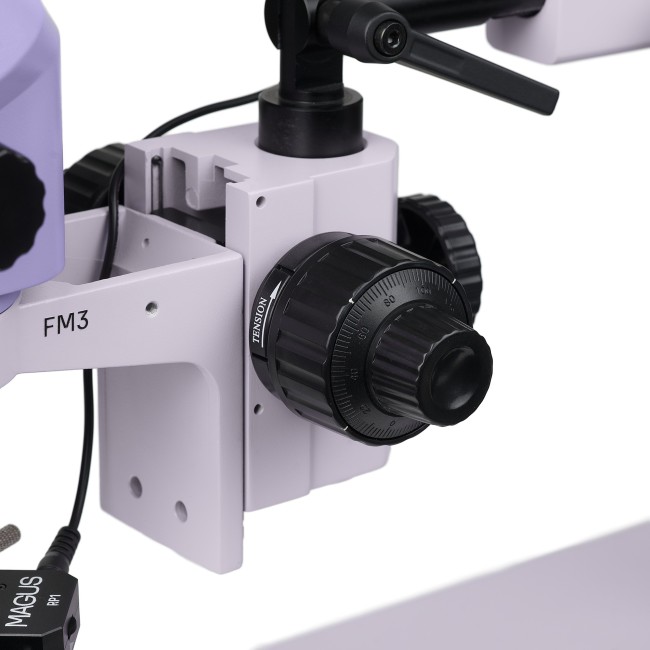

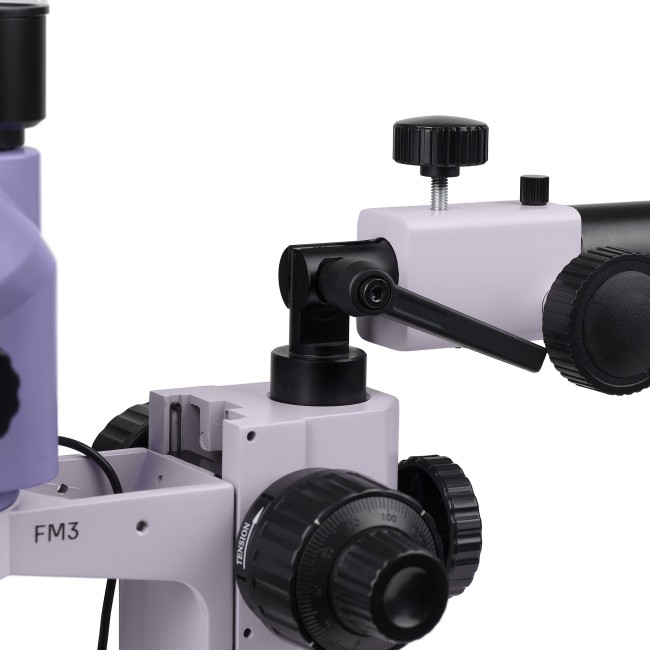

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.

Аксессуары и другие готовые решения

Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Основные особенности:

• Тринокулярная визуальная насадка – оператор наблюдает увеличенное изображение через окуляры, а в будущем может укомплектовать микроскоп цифровой камерой и документировать рабочий процесс, промежуточные и конечные результаты
• Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 8,4:1
• Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
• Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
• Универсальный штатив расширяет рабочую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения
• Механизм фокусировки реализует грубую и тонкую фокусировку – работа комфортна на всем диапазоне увеличения микроскопа
• Два осветителя отраженного света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
• Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу

Комплектация:

• Оптическая голова MAGUS Stereo 8TH – объектив с визуальной насадкой
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Штатив MAGUS UT2
• Механизм фокусировки MAGUS FM3
• Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
• Осветитель типа «гусиная шея» MAGUS LED DGL2
• Насадка на объектив MAGUS AL05 0,5х/177 мм
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10x/22 мм со шкалой
• Окуляр 15х/16 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Окуляр 30х/8 мм (2 шт.)
• Насадка на объектив 1,5x
• Насадка на объектив 2x
• Осветитель кольцевой
• Осветитель кольцевой с включением по секторам
• Цифровая камера
• Монитор
• Адаптер C-mount 0,5х с регулируемым фокусным расстоянием
• Адаптер C-mount 1х с регулируемым фокусным расстоянием
• Калибровочный слайд
