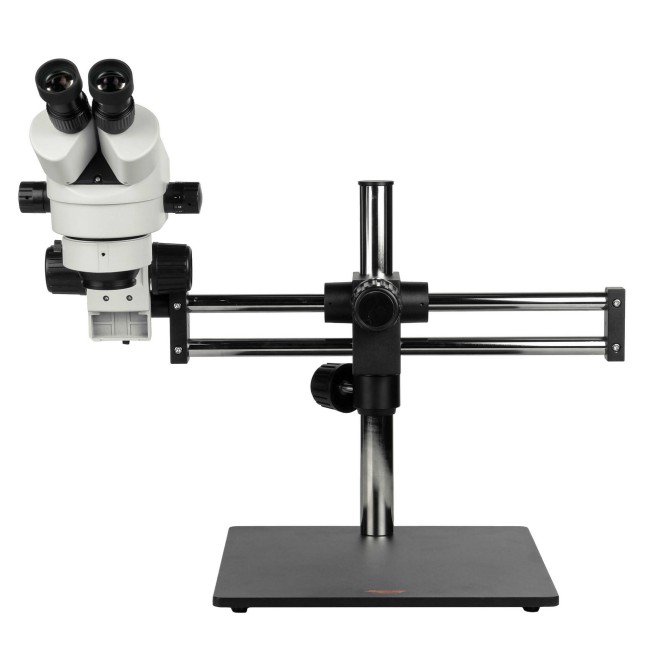

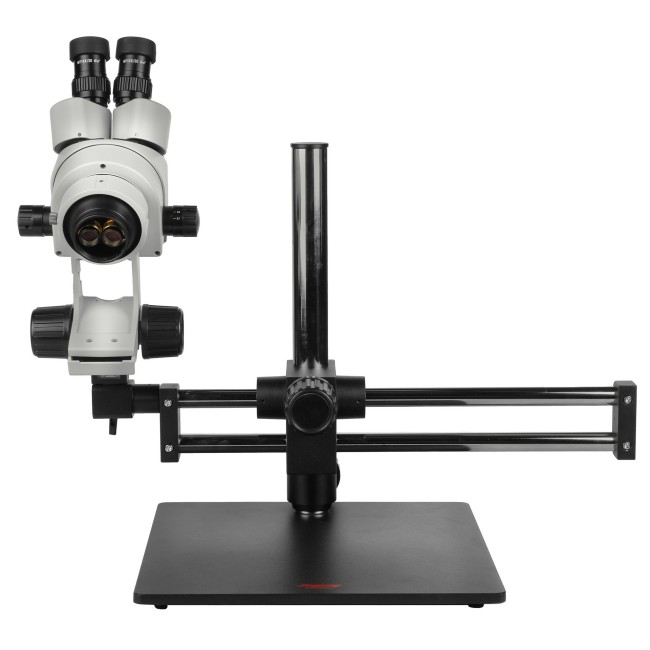

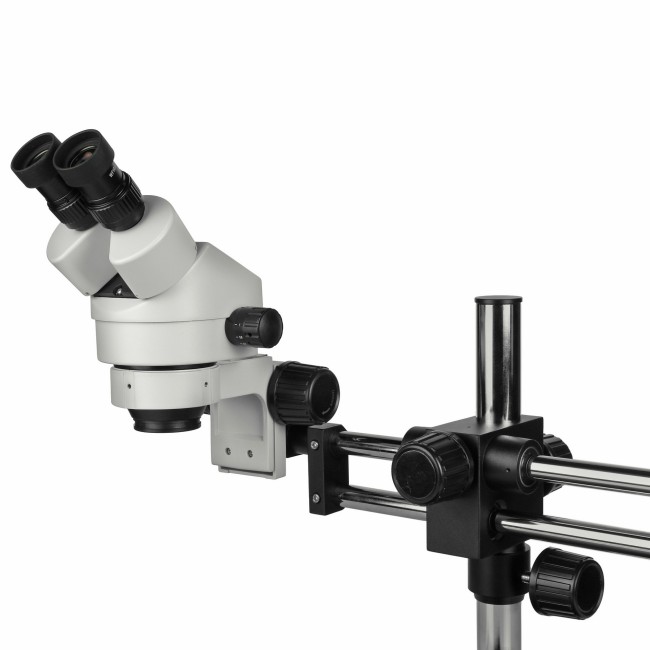

Микроскоп стерео Микромед MC-2-ZOOM STL5

Большое рабочее расстояние микроскопа и специальный штатив с 4-мя степенями свободы позволяет перемещать и наклонять оптическую головку в широких пределах. Благодаря этому, микроскоп можно настроить под разнообразные задачи при исследовании крупных объектов размеров. Подсветка рабочей области исследуемого объекта производится внешним светом или осветителями, приобретаемыми по дополнительному заказу.

Благодаря большому диапазону поворотов и уклонов в сочетании с возможностью выноса головки за пределы основания предоставляют исследователю свободу в выборе расположения объекта. Это позволяет использовать микроскоп для исследования крупных объектов, которые из-за своих габаритов не могут быть размещены традиционным способом - в промышленности, для контроля качества габаритных объектов, для выполнения радиомонтажных, ремонтных и реставрационных работ.

Микроскоп МС-2 ZOOM STL5 входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Высокое качество изображения, создаваемое микроскопом МС-2 ZOOM STL5, во многом определяется точно рассчитанными и изготовленными объективами. Благодаря их сложной конструкции с исправленными аберрациями и применением специальных сортов оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Поэтому наблюдатель видит естественное и резкое по всему полю изображение вне зависимости от выбранного увеличения.

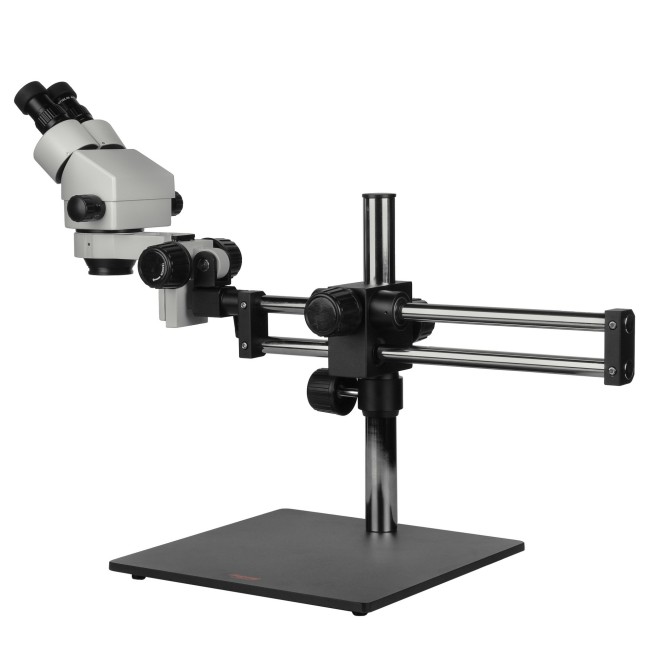

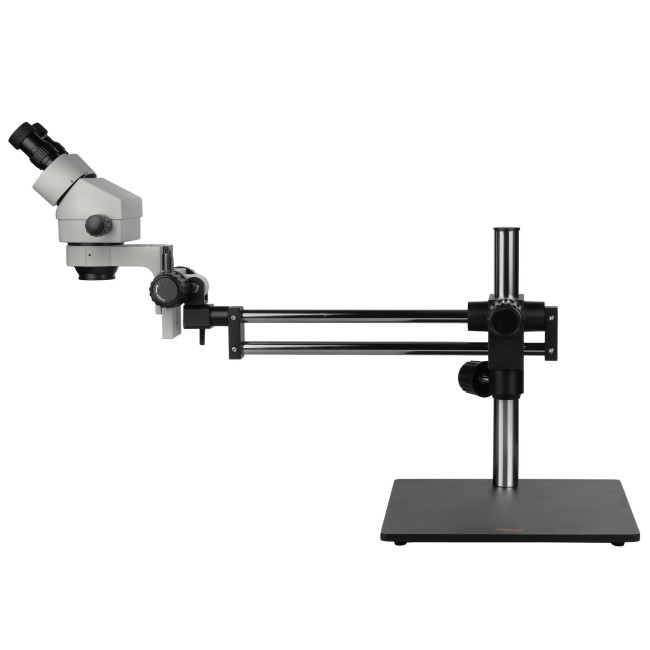

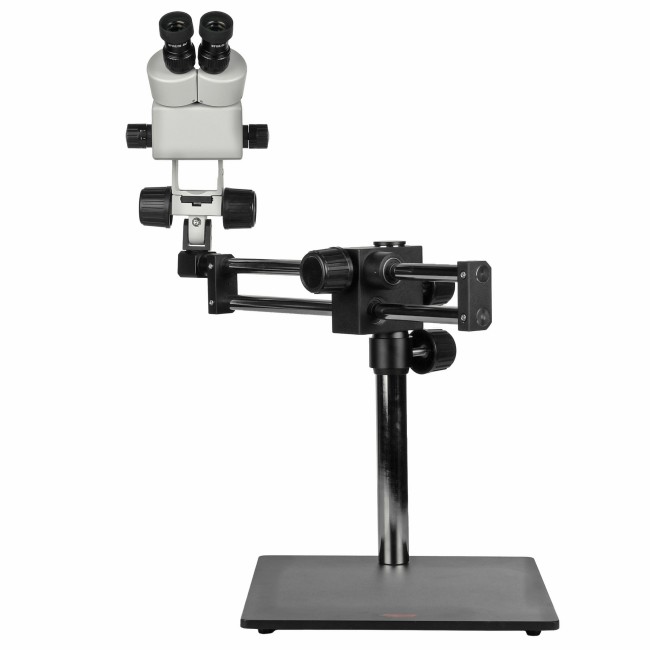

Важной особенностью стереомикроскопа МС-2 ZOOM STL5 является его штатив. На штативной штанге размещается подвижная направляющая служащая для перемещения оптической головки в горизонтальном направлении на 330 мм. Легкость и плавность движения направляющей обеспечивается подшипниками на шариках, встроенными в каретку направляющей.

Перемещение направляющей по вертикали осуществляется по полированной штативной штанге высотой 380 мм в пределах 230 мм. Направляющая может поворачиваться вокруг оси штанги на 360 градусов, это позволяет выносить оптическую головку в любую сторону от основания и исследовать особо крупные объекты. Для удобства поворотов и страховки на штанге расположена ограничительная муфта с фиксирующая рукояткой.

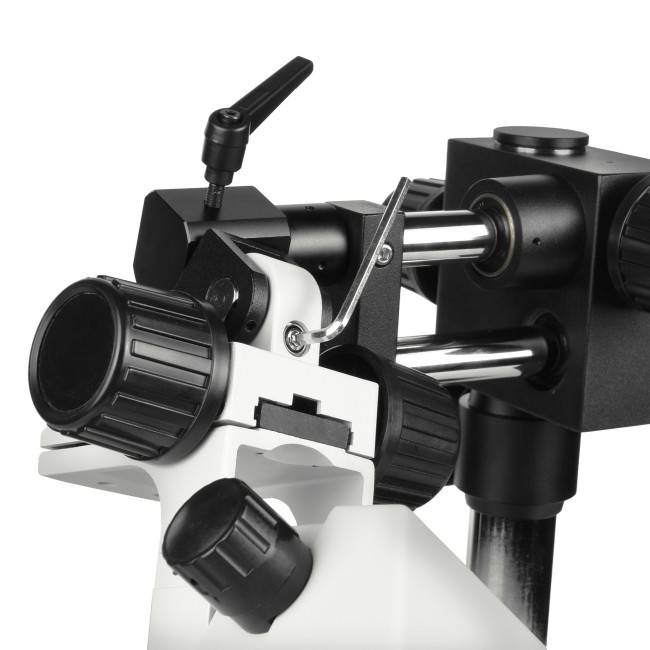

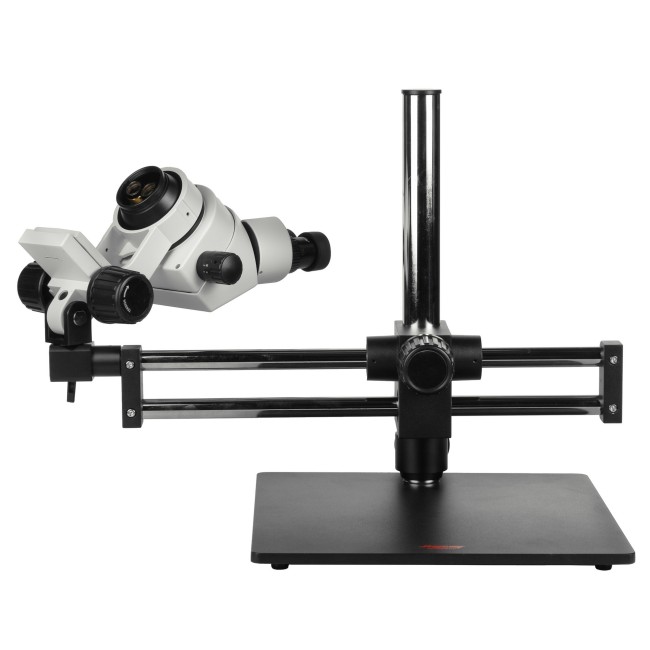

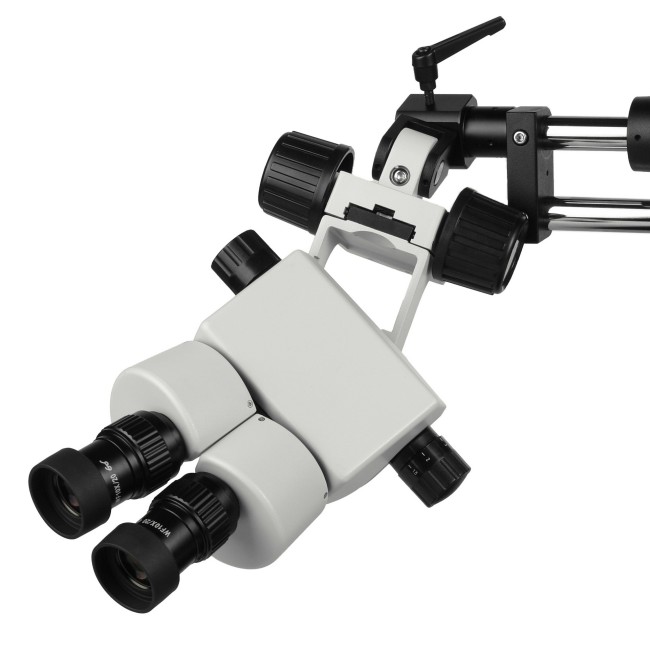

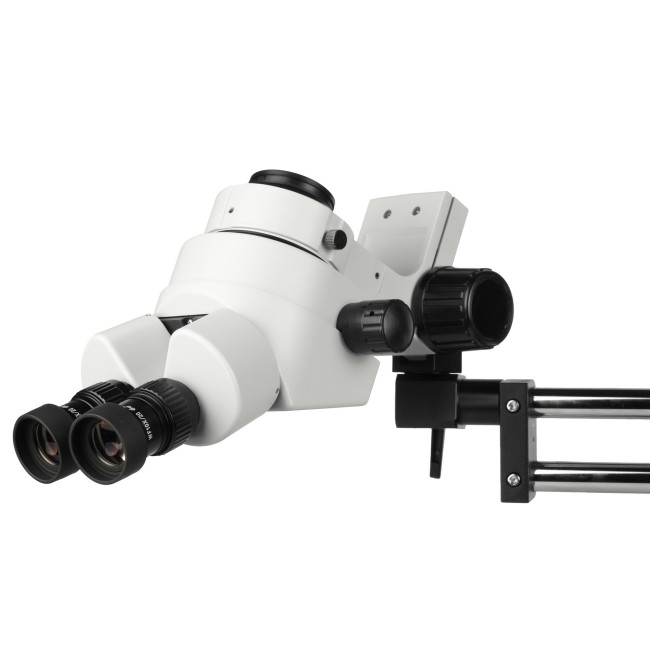

Кронштейн оптической головки снабжен шарниром для уклонов вперед/назад в пределах 90 градусов и поворота на 360 градусов.

Основание изготовлено из стали с износостойким порошковым покрытием. Внизу основания находятся пластиковые противоскользящие ножки. Штативная штанга и направляющая из полированной стали с гальваническим покрытием хромом. Корпус визуальной насадки из алюминиевого сплава.

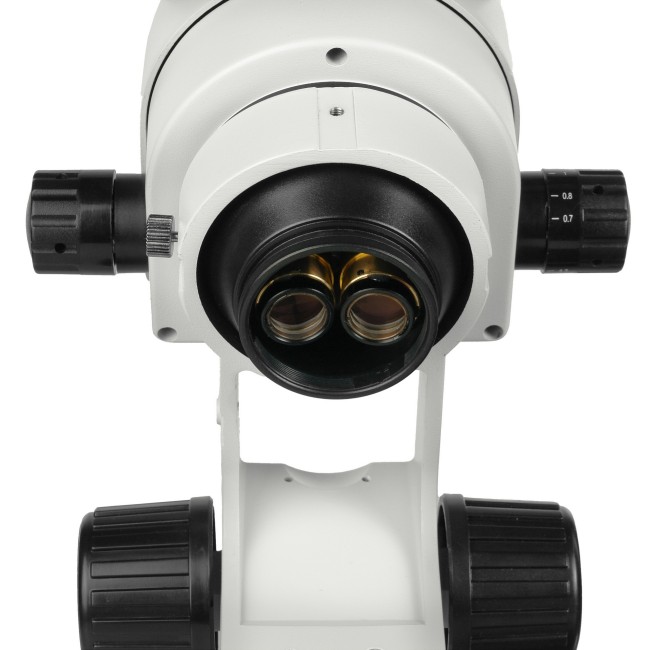

Микроскоп построен по оптической схеме Грену и для наблюдения выраженного стереоскопического эффекта при наблюдении трехмерных объектов снабжен двумя объективами, расположенными под углом к плоскости исследуемого предмета.

Объективы микроскопа имеют переменное увеличение от 0.7х до 4.5х, что обеспечивает плавное изменение масштаба наблюдаемого изображения в 6,4 раза. Оптическая конструкция объективов позволяет сохранять точную фокусировку на всех увеличениях.

В комплект микроскопа входят окуляры WF 10х/20, с ними увеличение микроскопа составляет от 7х до 45х. Использование дополнительно приобретаемых окуляров 5х и 15х позволяет изменять диапазон увеличений в диапазоне от 3,5х до 67,5х. Окуляры имеют конструкцию с вынесенным выходным зрачком, что позволяет вести комфортное наблюдение как в очках, так и без них.

Рабочее расстояние микроскопа составляет 100 мм и оптика микроскопа позволяет сохранять его неизменным при всех увеличениях. Также рабочее расстояние остается неизменным и при смене окуляров.

Для использования со стереомикроскопом Микромед МС-2 ZOOM STL5 выпускается четыре вида оптических насадок на объективы - с увеличениями 0,5х, 0,75х, 1,5х и 2х. Их применение позволяет в широких пределах изменять увеличение и рабочее расстояние микроскопа. Также при использовании насадок изменяется размер поля зрения. Значения увеличений, рабочих расстояний и размеров полей зрения при использовании различных насадок приведены в их описаниях.

Для системы фокусировки микроскопа используется демпфированный зубчато-реечный механизм, обеспечивающий плавное и точное движение оптической головки при фокусировке. Движение осуществляется по направляющей «ласточкин хвост» в диапазоне 50 мм, диапазон перемещения оптической головки по штативной штанге 230 мм. Все детали механизма фокусировки изготовлены из металла.

Конструкция механизма обеспечивает плавный ход и точность настройки положения фокуса с высокой повторяемостью. Механизм не нуждается в самостоятельной регулировке усилия –
он уже отрегулирован производителем, до усилия обеспечивающего комфортную работу и предотвращающего самопроизвольное опускание оптической головки.

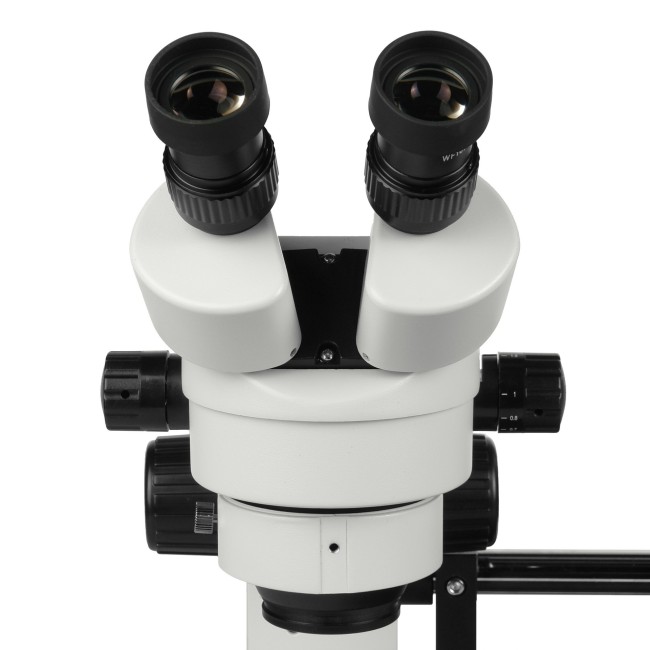

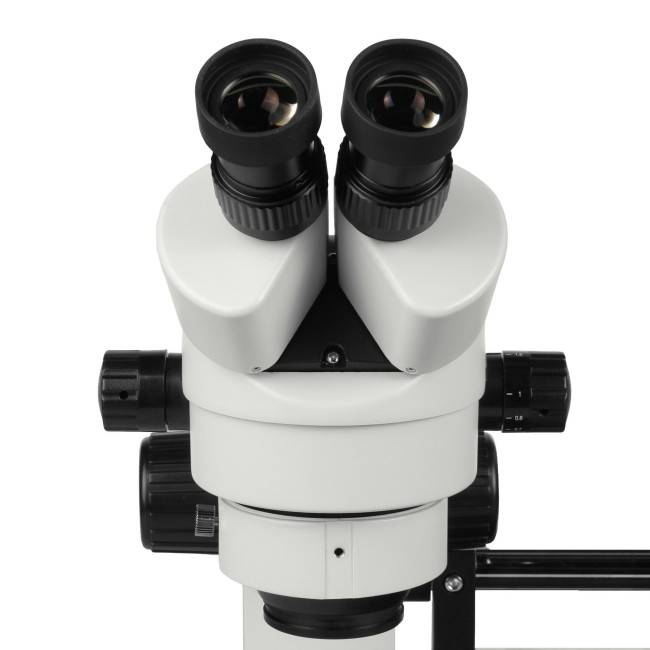

Оптическая головка микроскопа снабжена бинокулярной насадкой, что позволяет использовать один из окулярных тубусов для установки камеры. Оба тубуса микроскопа имеют механизмы диоптрийной настройки, потому камера может быть установлена в любой, удобный для исследователя, тубус.

Особенности:

• Микроскоп создает прямое изображение наблюдаемого объекта.
• Специальный штатив с широким диапазоном перемещений и с 4-мя степенями свободы.
• Рабочее расстояние 100 мм остается неизменным при смене увеличений.
• Дополнительные оптические насадки увеличивают рабочие расстояния до 165 мм.
• Увеличение микроскопа плавно регулируется в диапазоне от 7х до 45х.
• Дополнительные насадки и окуляры расширяют диапазон увеличений от 1.75х до 135х.
• Точность фокусировки и высокая резкость изображения сохраняются на всех увеличениях.
• Все оптические детали микроскопа изготовлены из оптических стекол с просветляющим покрытием. Это обеспечивает высокий контраст при наблюдении и при записи файлов
• Мощная полностью металлическая конструкция всех узлов микроскопа.

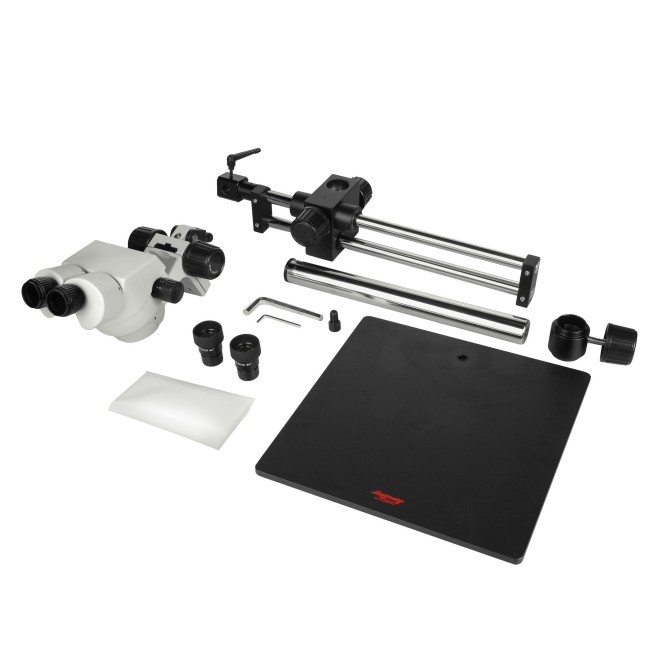

Составные части

• Бинокулярная оптическая головка с блоком объективов, окулярными тубусами и механизмом зуммирования - 1 шт.
• Кронштейн оптической головки с поворотным адаптером - 1 шт.
• Горизонтальная направляющая в сборе - 1 шт.
• Штативная штанга с ограничительной муфтой - 1 шт.
• Основание микроскопа - 1 шт.

Сменные части

• Окуляр WF 10х/20 мм - 2 шт.
• Наглазники резиновые на окуляры - 2 шт.

Принадлежности и запасные части

• Болт крепления штативной штанги - 1 шт.
• Рукоятка крепления кронштейна - 1 шт.
• Винт крепления оптической головки - 1 шт.
• Рукоятки подвижной каретки направляющей - 2 шт.
• Ключ шестигранный 10 мм - 1 шт.
• Ключ шестигранный 4 мм - 1 шт.
• Руководство по эксплуатации
• Гарантийный талон
