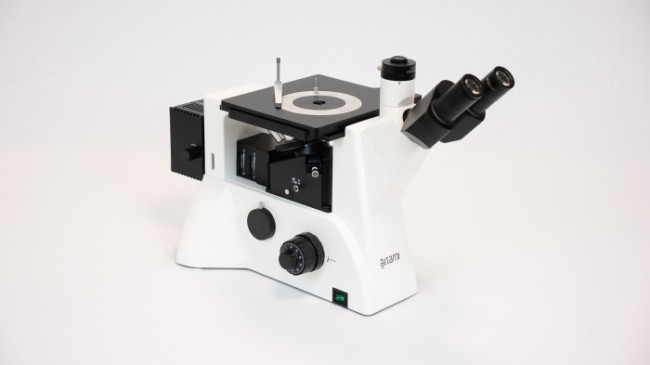

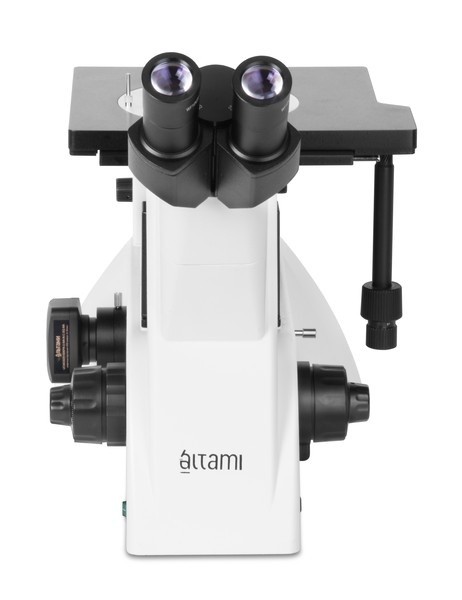

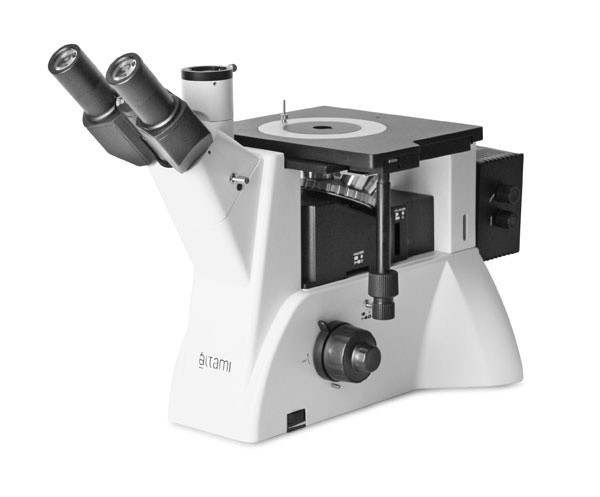

Цифровой микроскоп Альтами МЕТ 1Д
Описание
Металлографический микроскоп инвертированной конструкции Альтами для исследований по методам светлого и темного поля, поляризации (поляризатор и анализатор входят в стандартный комплект), а также по методу дифференциально-интерференционного контраста (объективы 5x, 10x и 20x).
Метод дифференциально-интерференционного контраста, широко применяемый для исследования прозрачных неокрашенных препаратов, используется для повышения контраста изображения, визуализации неровностей на поверхности наблюдаемых объектов, а также для увеличения разрешающей способности микроскопа.
Микроскоп Альтами МЕТ 1Д, полноценно заменяющий такие микроскопы, как МЕТАМ ЛВ и МИМ 10, найдет применение в лабораториях научно-исследовательских институтов и предприятий металлургической, микроэлектронной, машиностроительной промышленности, а также в учебных заведениях.

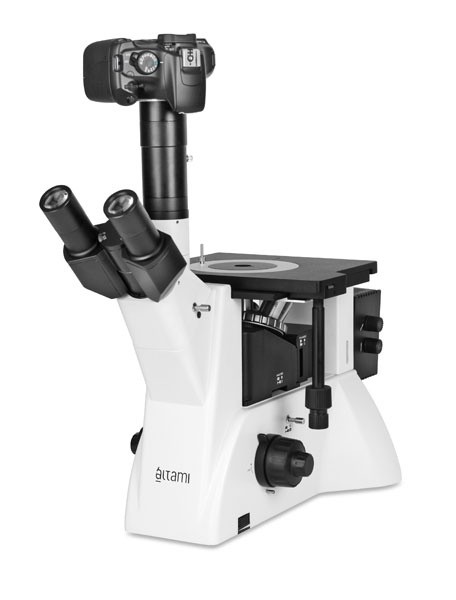

Оптическая система скорректированая "на бесконечность" даёт отличное изображение исследуемого образца во всех режимах работы микроскопа. Все объективы микроскопа, в том числе и с максимальным увеличением, работают без масла. Крепление камеры может производиться либо в боковой порт на корпусе микроскопа, либо в вертикальный порт на тринокулярной насадке. Для улучшения качества изображения в микроскопе применяется доработанная осветительная система с мощной лампой (12 В, 50 Вт) в качестве источника освещения.
Отличное качество изображения и хорошая глубина резкости дают возможность изучать широкий спектр объектов, в том числе самые современные: различные полимеры, углепластики, оптоволокно; а также проводить предварительный анализ проб для последующих более детальных исследований на электронных микроскопах.
Широкопольные окуляры с увеличением 10x и 20x, идущие в базовом комплекте, в связке с планахроматическими объективами, дают общий диапазон увеличений от 50 до 2000 крат.
Предметный стол спроектирован таким образом, чтобы на нем можно было располагать объекты весом до 2 кг.
В комплекте:

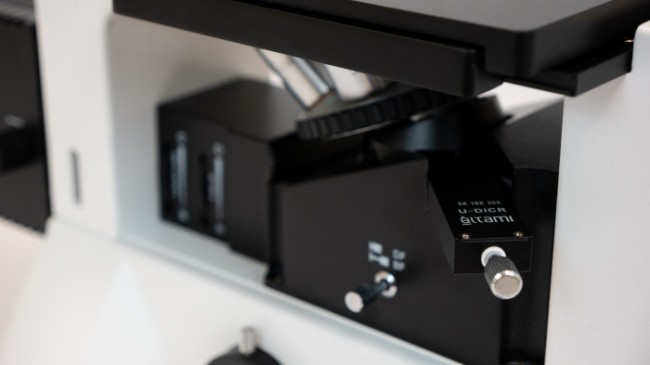

• ДИК призма для объективов 5Х, 10X и 20X;
• объект-микрометр с двумя шкалами (100х0.01 мм и 100х0.01 см) и двумя калибровочными точками (d=0.15 мм и d=0.07 мм);
• поляризатор и анализатор;
• C-Mount адаптер 0.5Х;
• пылезащитный чехол;
• чистящая палочка с пропиткой из изопропилового спирта и деионизированной воды;
• две салфетки 15х13 см с пропиткой смесью изопропилового и этилового спиртов;
• руководство по эксплуатации.
Программное обеспечение:
Altami Studio — сертифицированная программа для управления устройствами захвата изображения, а также для анализа и обработки полученных кадров.
Особенности программного обеспечения Altami Studio:
• сертифицировано по ГОСТ Р 8.654-2009, ГОСТ Р ИСО/МЭК 12119-2000, ГОСТ Р ИСО 9127-94, Р 8.596-2002, МИ 2955-2010;
• управление цифровыми видеокамерами, веб-камерами, цифровыми фотоаппаратами Canon EOS;
• удобная калибровка изображения и проведение измерений объектов (длина, площадь, периметр и другие 28 параметров) на изображении в реальных величинах, а также статистическая обработка результатов измерений;
• инструмент "Мультифокус" - получение полностью сфокусированного изображения из нескольких изображений с частичным фокусом;
• инструмент "Панорама" - объединение нескольких изображений с разными полями зрения в одно;
• инструмент для замедления видео быстротечных процессов, снятого скоростными камерами;
• инструмент для ускорения видео медленно текущих процессов;
• инструмент "Маркер" - полуавтоматическое выделение объектов на изображении по цветовым характеристикам и их статистическая обработка.
Характеристики
Производитель | Альтами |
Тип микроскопа | металлографический, цифровой |
Назначение | исследовательский |
Увеличение, крат | 50 — 2000 |
Тип насадки | тринокулярная |
Угол наклона окулярной насадки | 45° |
Диоптрийная коррекция окуляров | ±5 диоптрий |
Межзрачковое расстояние, мм | 48 — 75 |
Дополнительно | два отдельных независимых порта: на тринокулярной насадке (деление светового потока 80:20); на боковой стенке микроскопа (деление светового потока 100:0) |
Окуляры | 10x/22 мм, 10x/22 мм с перекрестием и шкалой (100 делений), 20x/12 мм |

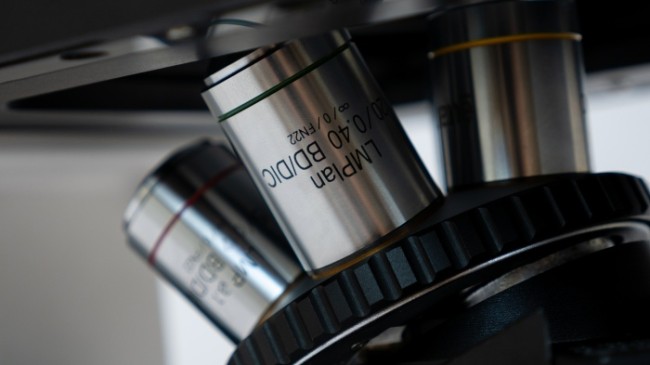

Объективы | планахроматические, 5x/0.12, 10x/0.25, 20x/0.35, 100xs/0.85 |
Объективы/рабочее расстояние, мм | 5x/9.7, 10x/9.3, 20x/7.2, 100x/0.2 |
Коррекция на длину тубуса микроскопа | бесконечность |

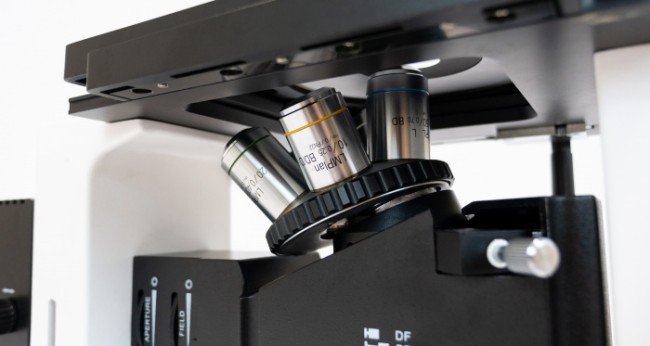

Револьверное устройство | на 5 объективов |
Предметный столик | 242х200 мм, прямоугольный, двухкоординатный, с коаксиально расположенными ручками управления; максимальный вес образца 2 кг; 3 круглые вращаемые вставки с диаметрами 10, 20 и 30 мм |
Диафрагма | полевая, апертурная |
Фокусировка | коаксиальными ручками; встроенный механизм для защиты препарата при быстрой смене; регулировка жесткости хода |
Шаг точной фокусировки, мм | 0.002 |
Корпус | из отлитого под давлением алюминия; окрашен огнеупорной эмалью |
Тип подсветки | галогенная |
Мощность лампы | 50 Вт (12 В) |
Регулировка яркости | есть |
Питание подсветки | сеть 220 В/50 Гц |
Метод исследования | светлое поле, темное поле, поляризация, дифференциально-интерференционный контраст |
Светофильтры в комплекте | синий, зелёный, жёлтый, матовый |
Цифровая камера в комплекте | есть |
Число мегапикселей | 3 |
Тип сенсора | CMOS |
Размер матрицы | 1/2'' |
Размер пикселя, мкм | 3.2 |
Чувствительность при λ= 550 нм, В/лк-с | 1 |
Спектральный диапазон, нм | 400 — 650 |
Динамический диапазон, дБ | 61 |
Способ экспозиции | авто/ручной, электронный скользящий затвор (ERS), 0.244-2000 мс |
Кадровая частота | 2048x1053: 10 к/с; 1024x768: 22 к/с; 680x510: 43 к/с |
ПО, драйверы | Altami Studio (в комплекте) |
Максимальное разрешение, пикс | 2048 × 1536 |
Источника питания камеры | usb кабель |
Страна-изготовитель | Россия |
