Перископ Veber PF 5x20 с сеткой
Описание
Перископ Veber PF 5x20 с сеткой – оптическое складное устройство с измерительной сеткой для наблюдения из укрытия на охоте, из-за угла, стены или для осмотра труднодоступных мест (вентиляционные отверстия, лифтовые шахты и т.д.). Данный прибор с 5х увеличением позволяет наблюдать изображение выше уровня глаз примерно от 40 до 60 см.

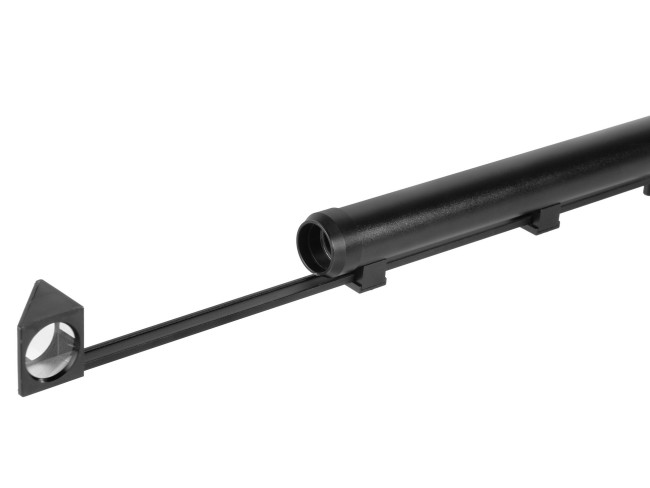

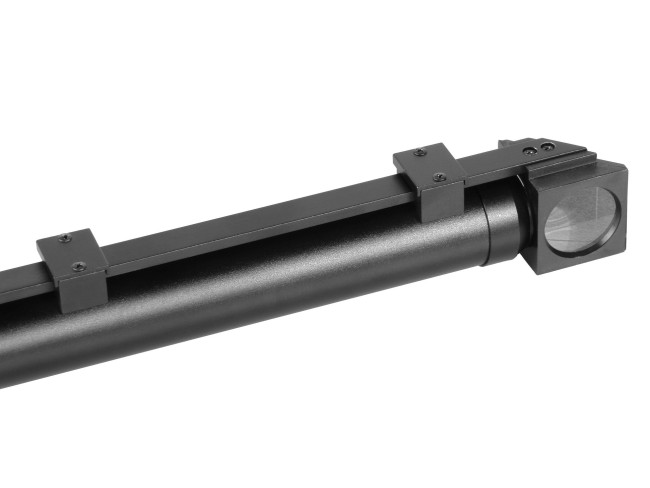

Перископ имеет прочный корпус из алюминиевого сплава с покрытием черного цвета. Трубой разведки можно пользоваться с установленной рукояткой, или без нее. Для начала наблюдений необходимо настроить фокус с помощью кольца фокусировки с дозированным усилием. Затем установить на требуемую длину выдвижной шток с рефракционной линзой на конце. После данных действий устройство готово к работе.
Просветление линзы объектива (диаметром 20 мм) и окуляра не дает искажений у наблюдаемой картинки, изображение остается четким даже в условиях недостаточной освещенности. Перископ обеспечивает широкий угол обзора 8.5°. Ближнее расстояние фокусировки составляет 5 м, что позволяет вести наблюдение даже на небольшом расстоянии от объекта.
Стильный плотный чехол из искусственной кожи имеет регулируемый по длине ремень для удобства переноски. Боковой карман на торце сумки предназначен для хранения съемной рукоятки.
Измерительная сетка, наблюдаемая в поле зрения, позволяет достаточно точно определить расстояние до объектов известных размеров (или размеры объектов, расстояние до которых известно).
Сетка в поле зрения имеет вертикальную и горизонтальную шкалы с градуировкой для измерения угловой высоты и азимутального угла цели. Результаты измерений можно использовать для вычисления линейных размеров целей на известном удалении, или расстояния до целей с известными размерами, зная, что одно деление шкалы в поле зрения перископа соответствует примерно 5,5 м на цели, удаленной на 1000м, 11м на 2000м и т.д.
Рассчитать дистанцию в метрах можно по формуле:
Д= ( 1000 × В ) / Y, где В – это известная высота или ширина предмета в метрах, а Y – угловой размер, определенный по сетке.
И, соответственно рассчитать размер предмета, находящегося на известной дистанции:
В = ( Д × Y ) / ( 1000 ).

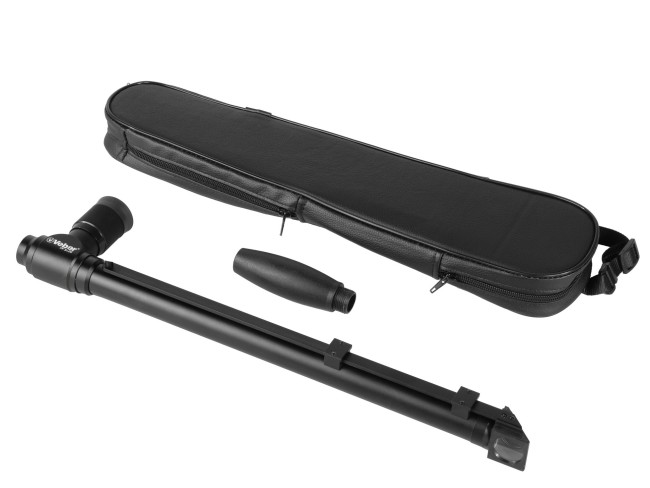

Комплектация:
- Перископ
- Съемная рукоятка
- Чехол
- Инструкция по эксплуатации и гарантийный талон
Характеристики
Производитель | Veber |
Оптическая схема | Roof |
Диаметр объектива, мм | 20 |
Увеличение, крат | 5 |
Угловое поле зрения, ° | 8.5 |
Линейное поле зрение на дистанции 1000 м, м | 148 |
Минимальная дистанция фокусировки, м | 5 |
Материал корпуса | алюминиевый сплав |
Габаритные размеры | 25.4x(433–710) мм |
Гарантия производителя | 12 месяцев |
Страна-изготовитель | КНР |
Вес в упаковке | 0.57 кг |
Размер упаковки | 47 × 11 × 5.7 м |
