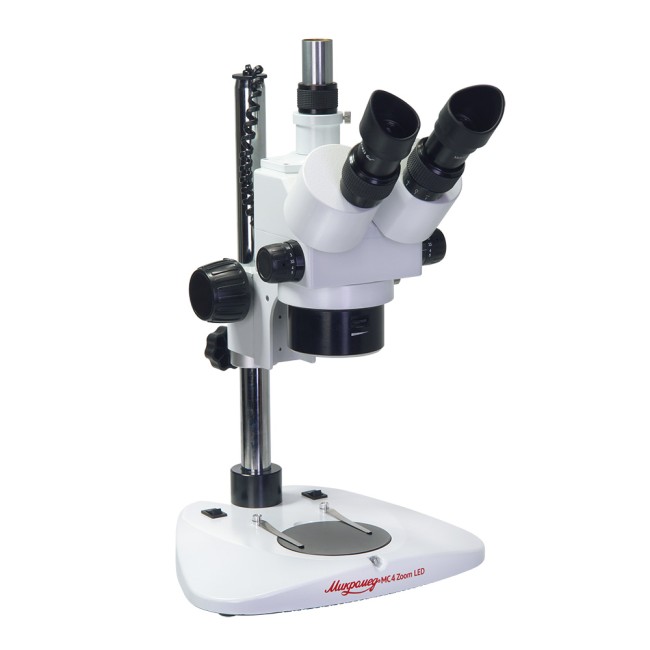

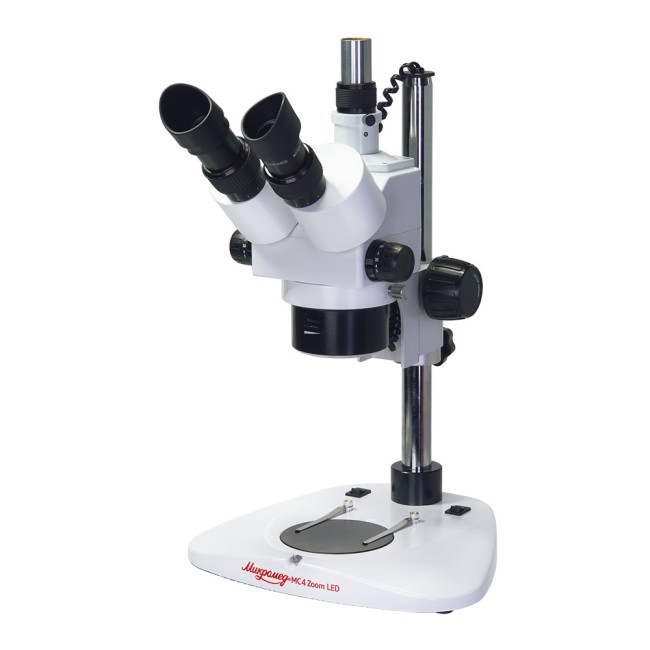

Микроскоп стерео Микромед МС-4-ZOOM LED (тринокуляр)
Описание
Стереоскопический микроскоп Микромед МС-4-ZOOM LED (тринокуляр) предназначен для наблюдения объемных и плоских объектов прозрачных и не прозрачных. Наблюдение может производиться в отраженном и проходящем свете. Удобен для выполнения разнообразных высокоточных работ, когда требуется производить какие-либо операции с объектом в ходе наблюдения: препарирования – в биологии, изучения образцов горных пород – в минералогии, выполнения различных технологических операций – в полупроводниковой промышленности.
При изменении увеличения объектива или увеличения окуляров рабочее расстояние не изменяется и составляет 113 мм. Но оно может быть увеличено до 177 мм с помощью дополнительной насадки на объектив, изменяющей и общее увеличение микроскопа.
Отличительная особенность этой серии — встроенный кольцевой светодиодный осветитель отраженного света с регулировкой яркости, который дает холодное бестеневое освещение.

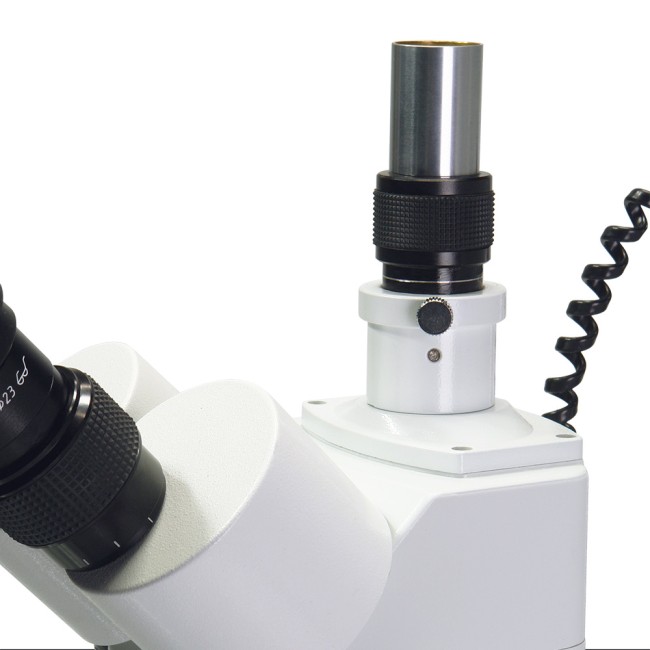

Конструкция визуальной насадки микроскопа позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Отличительная особенность от микроскопов серии Микромед МС-2-ZOOM - наличие самостоятельного канала визуализации, несвязанного с окулярным тубусом визуальной насадки. Это позволяет одновременно наблюдать изображение и в обоих окулярах, и на экране монитора. Канал визуализации имеет подвижку для соблюдения парфокальности изображения на экране и на окулярах. Узел крепления - переходник под оптический адаптер с посадочным диаметром 23,2 мм.
Расстояние от штатива до оптической оси: 115 мм.
Максимальная высота исследуемого объекта без насадки 0,5x: 240 мм
Максимальная высота исследуемого объекта с насадкой 0,5x: 175 мм
Таблица параметров для разных окуляров и насадок на объектив: рабочее расстояние, видимое увеличение, поле зрения
| Без насадки | Насадка 0.5x | Насадка 1.5x | Насадка 2.0x | |
| Раб. расстояние | 113 мм | 177 мм | 50 мм | 35 мм |
| Окуляр 5x/23 мм | 3.75x … 25x/ 33 … 5 мм |
1.875x … 12.5x/ 61.3 … 9.2 мм |
5.625x … 37.5x/ 22 … 3.3 мм |
7.5x … 50x/ 16 … 2.5 мм |
| Окуляр 10x/23 мм | 7.5x … 50x/ 33 … 5 мм |
3.75x … 25x/ 65 … 10 мм |
11.25x … 75x/ 22 … 3.3 мм |
15x … 100x/ 16 … 2.5 мм |
| Окуляр 15x/15 мм | 11.25 … 75/ 24 … 4.2 мм |
5.625x … 37.5x/ 48 … 8.5 мм |
16.875x … 112.5x/ 16 … 2.8 мм |
22.5x … 150x/ 12 … 2 мм |
| Окуляр 20x/13.5 мм | 15x … 100x/ 20 … 3.5 мм |
7.5x … 50x/ 40 … 7 мм |
22.5x … 150x/ 13.3 … 2.3 мм |
30x … 200x/ 10 … 1.8 мм |
| Окуляр 25x/11 мм | 18.75x … 125x/ 15.8 … 2.4 мм |
9.375x … 62.5x/ 31.5 … 4.8 мм |
28.125x … 187.5x/ 10.5 … 1.6 мм |
37.5x … 250x/ 7.9 … 1.2 мм |
Комплектность
Составные части

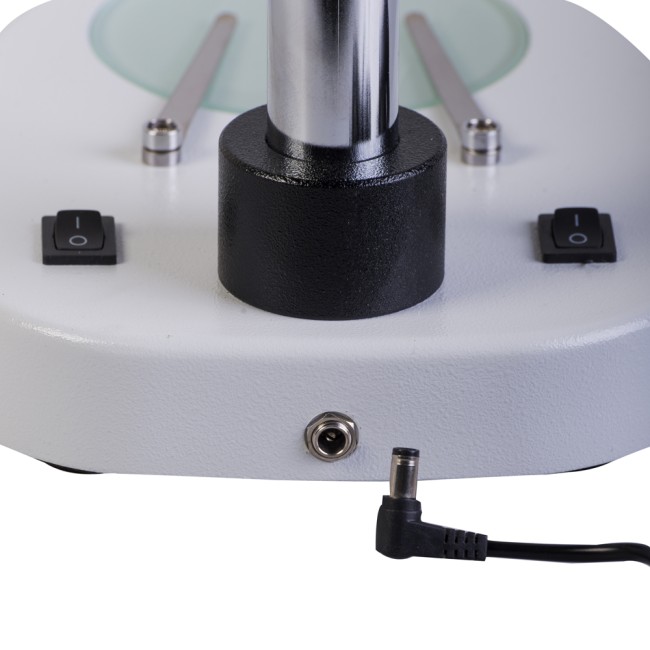

• Основание с источниками света (с регулировкой яркости), со штативом и механизмом фокусировки

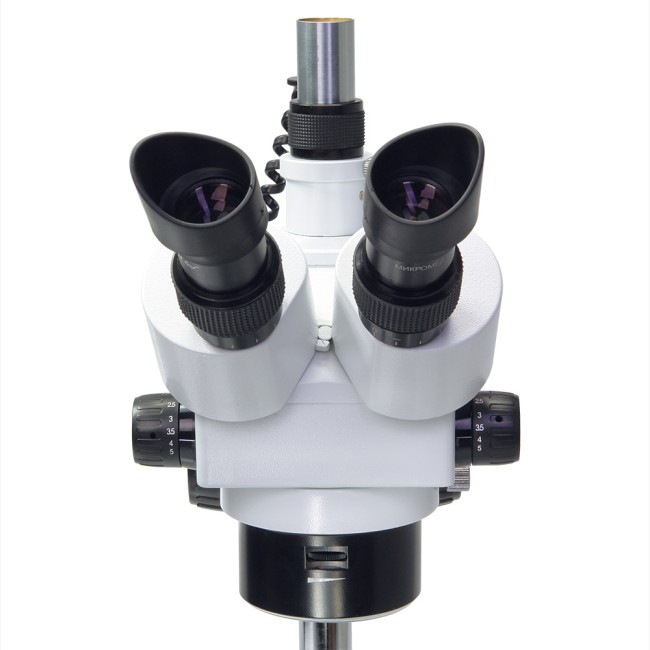

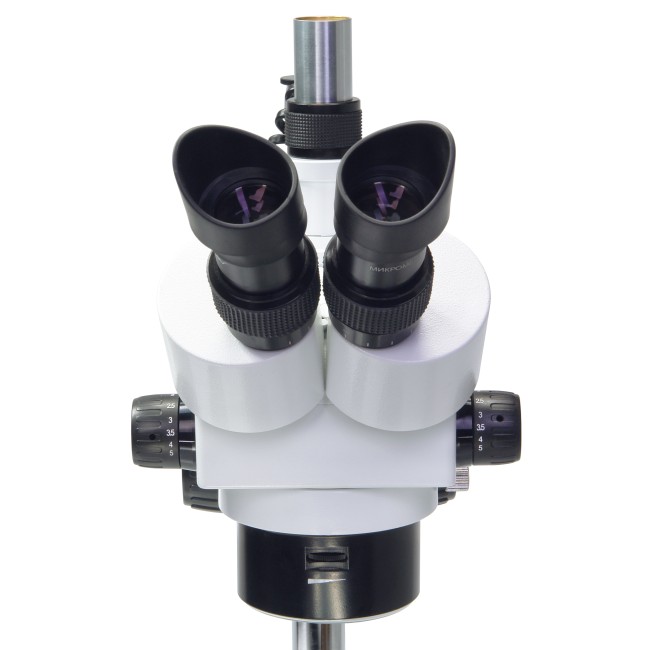

• Оптическая голова тринокулярная
Сменные части
• Окуляр 10x — 2 шт.
• Осветитель отраженного света кольцевой светодиодный с регулировкой яркости 6800 лк — встроен в оптическую голову
• Осветитель проходящего света светодиодный точечный 2100 лк — встроен в основание
Принадлежности и запасные части
• Плата стеклянная 95 мм — на микроскопе
• Плата черно-белая 95 мм
• Наглазники резиновые — 2 шт.
• Блок питания - 1 шт. Резьбовой переходник под видеоокуляр
• Светофильтр матовый
• Вставка плавкая 2 А, 250 В — 2 шт., одна установлена в микроскопе
•Чехол
• Руководство по эксплуатации
Характеристики
| Производитель | Микромед |
| Тип микроскопа | стереоскопический |
| Назначение | для прикладных работ |
| Увеличение, крат | 7.5 — 50 |
| Материал оптики | оптическое стекло |
| Тип насадки | тринокулярная |
| Поворот окулярной насадки | есть, на 360° |
| Угол наклона окулярной насадки | 45° |
| Диоптрийная коррекция окуляров | ±5 диоптрий на обоих тубусах |
| Межзрачковое расстояние, мм | 52 — 75 |
| Посадочный диаметр окуляров | 30 мм |
| Окуляры | 10x/23 мм |
| Объективы | панкратические, 0.75–5x |
| Предметный столик | прозрачное стекло Ø95 мм |
| Рабочее расстояние, мм | 113 |
| Поле зрения | 33–5 мм |
| Материал корпуса | металл |
| Тип подсветки | светодиодная |
| Верхний кольцевой осветитель | есть |
| Расположение подсветки | комбинированное |
| Регулировка яркости | есть |
| Питание подсветки | сеть 220 В/50 Гц |
| Сетевой адаптер в комплекте | есть |
| Метод исследования | светлое поле, темное поле (опционально) |
| Вес микроскопа | 7 кг |
| Габаритные размеры микроскопа | 420x280x250 мм |
| Страна-изготовитель | КНР |
| Гарантия производителя | 12 месяцев |
Микроскоп стерео Микромед МС-4-ZOOM LED (тринокуляр) отзывы
Микроскопы ZOOM
| МС-2-ZOOM | МС-3-ZOOM | МС-4-ZOOM | МС-5-ZOOM | |||||
| Версия | вар. 1A | вар. 1CR | вар. 2A | вар. 2CR | LED | LED | LED тринокуляр | LED |
| Рабочее расстояние, мм | 85 | 113 | 115 | |||||
| Рабочее расстояние с насадкой 0.5x, мм | 172 | — | 177 | 220 | ||||
| Поворот визуальной насадки на 360° | есть | |||||||
| Тринокуляр | нет | есть | нет | есть | ||||
| Объективы | 1x...4x | 0.75x...5x | 0.8x...5x | |||||
| Окуляры в комплекте: кратность/поле зрения, мм | 10x/23 | 10x/22 | ||||||
| Верхний осветитель косого света | нет | есть | нет | есть | нет | есть | ||
| Верхний кольцевой осветитель | нет | есть | ||||||
| Нижний осветитель проходящего света | нет | есть | нет | есть | есть | |||
| Версия LED | нет | есть | ||||||
В оптический тракт микроскопа входят узлы, параметры которых можно изменять или подбирать: окуляры, объективы, насадки на объектив. Если насадка не используется, то в расчетах кратность насадки принимается за единицу. Поле зрения микроскопа — размер светлого кружка в мм, видимого в окуляры на рабочей поверхности. Поле зрения и видимое увеличение считаются так:
[Поле зрения, мм] = [Поле зрения окуляра, мм] / {[Кратность объектива] x [Кратность насадки]}
[Видимое увеличение] = [Кратность окуляра] x [Кратность объектива] x [Кратность насадки]
Пример.
Окуляр: 10x/23 мм. Кратность объектива: 4x. Кратность насадки: 1x (не используется).
[Поле зрения] = 23 мм / (4 x 1) = 5.75 мм
[Видимое увеличение] = 10 x 4 x 1 = 40x
