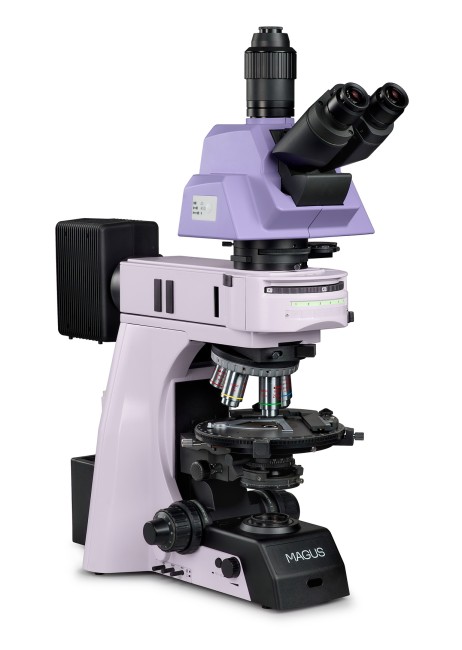

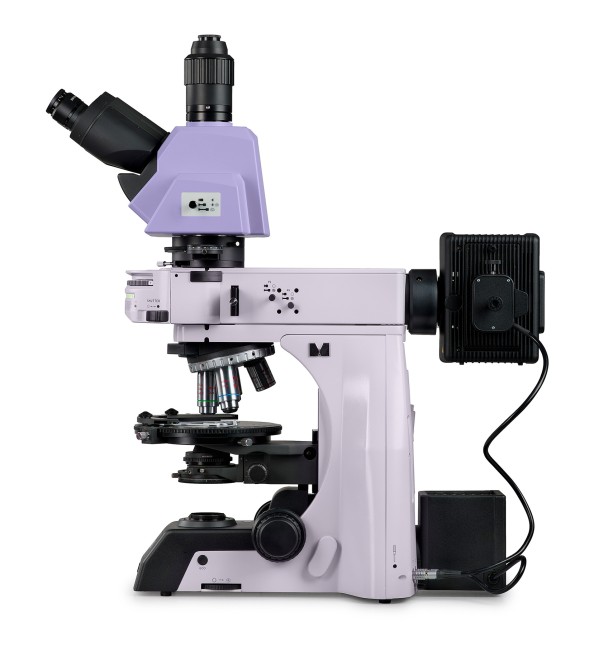

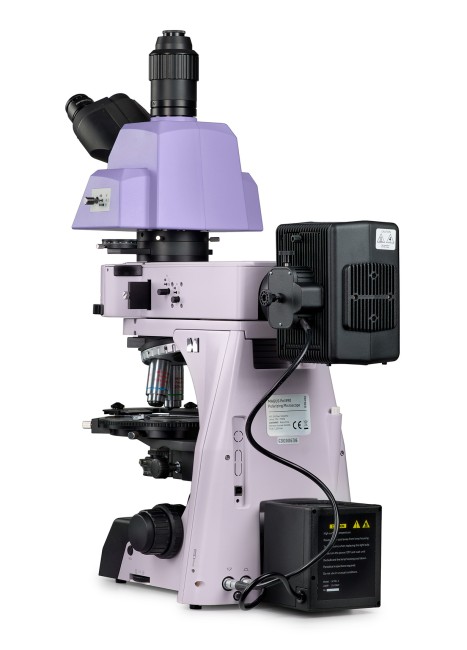

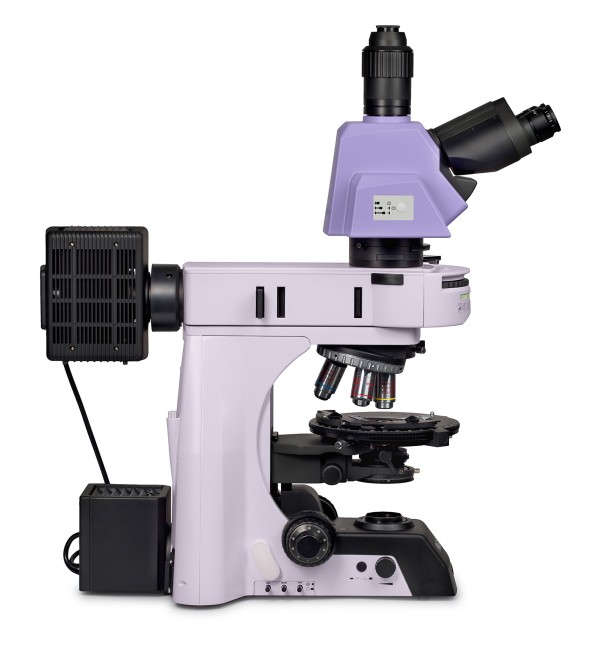

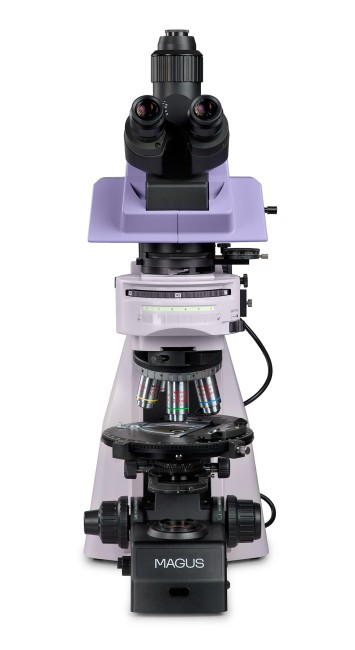

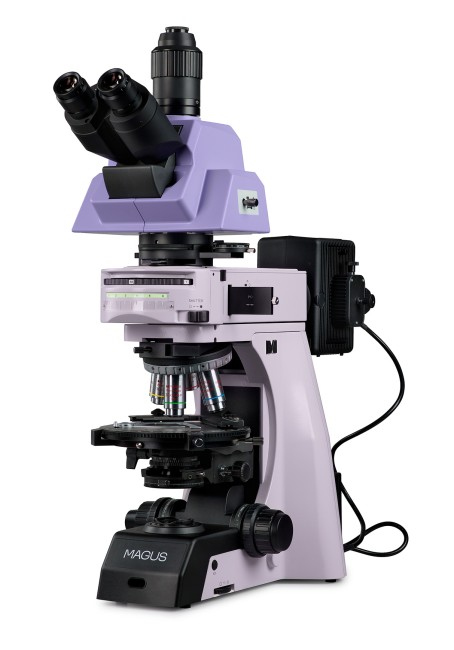

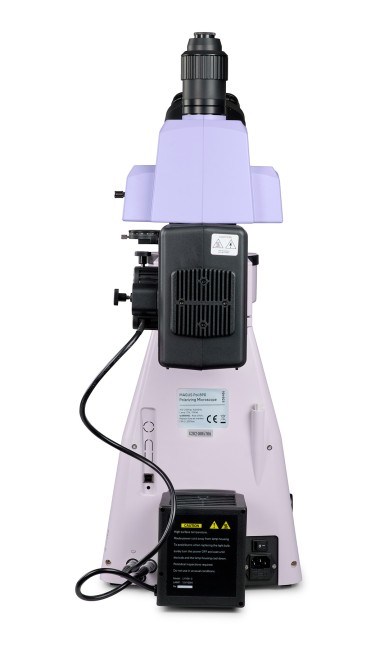

Микроскоп поляризационный MAGUS Pol 890

Микроскоп для научных исследований и промышленного контроля. Предназначен для исследования объектов в поляризованном и обычном свете. Установка опциональных компонентов позволит использовать методы темного поля и фазового контраста в проходящем свете, а также темного поля, дифференциально-интерференционного контраста и люминесценции в отраженном свете.

В проходящем свете изучают геологические шлифы, тонкие анизотропные биологические и полимерные объекты. В отраженном свете исследуют непрозрачные аншлифы с отполированной одной стороной. Толщина аншлифа произвольная, обычно 5–10 мм. Микроскоп позволяет изучать непрозрачные объекты толщиной до 15 мм.

Для формирования изображения поляризационный микроскоп использует оптическое свойство двойного лучепреломления анизотропных объектов. Плоско-поляризованный свет при прохождении через анизотропный образец расщепляется на два луча и меняет плоскость поляризации. Анализатор приводит колебания лучей в одну плоскость, где они интерферируют. Яркое высококонтрастное изображение меняет цвет при вращении столика. План-полуапохроматические объективы микроскопа свободны от внутренних напряжений. В промежуточном тубусе установлены анализатор и линза Бертрана, есть слот для установки компенсаторов.

Микроскоп используется в кристаллографии, петрографии, минералогии, криминалистике, медицине и других областях науки.

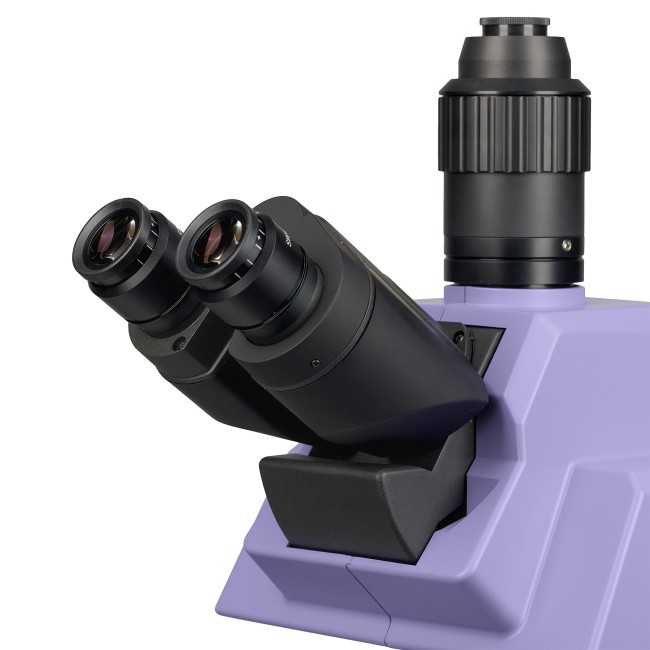

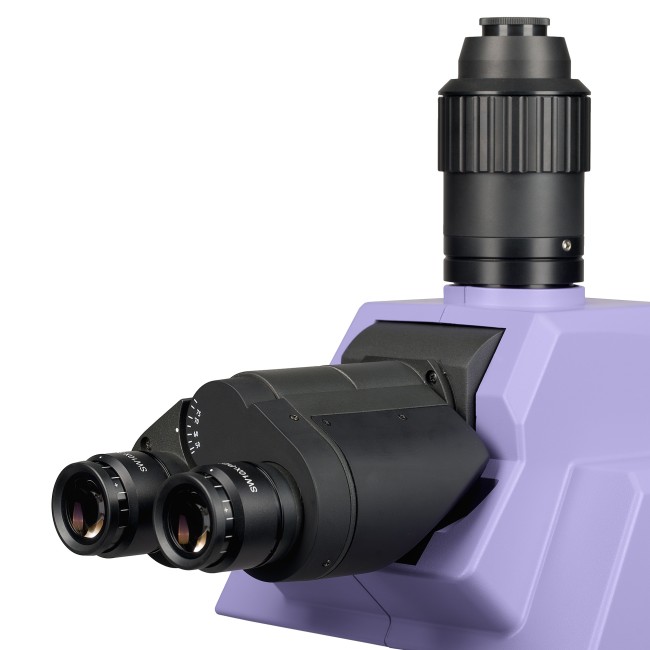

Визуальная насадка

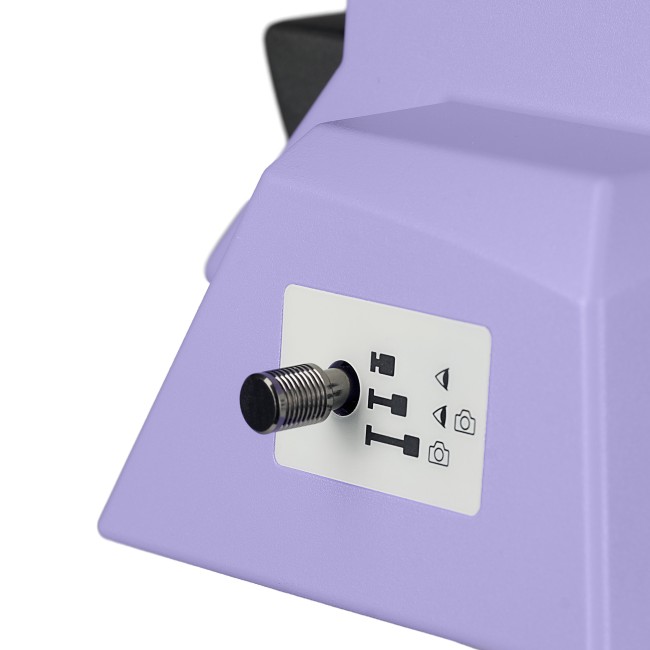

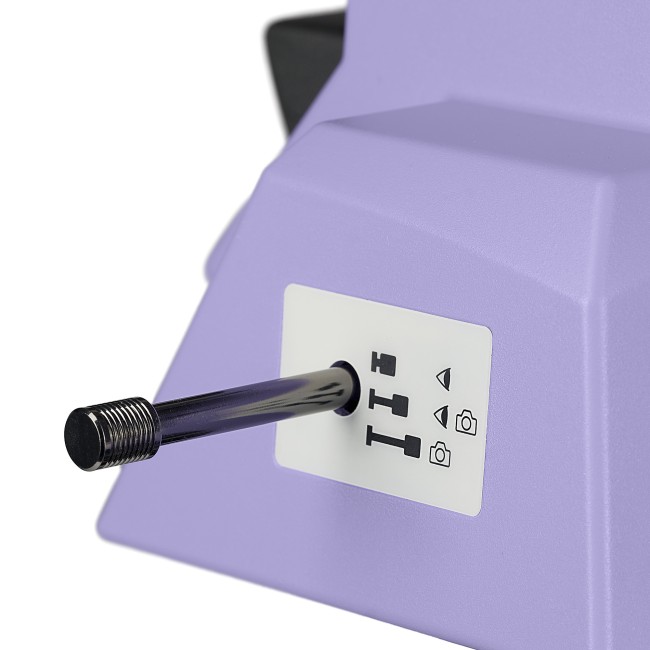

Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Пользователь выбирает наиболее комфортный угол наклона визуальной насадки в диапазоне от 0 до 35°. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Световой поток переключается 0/100, 100/0 или 80/20.

В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

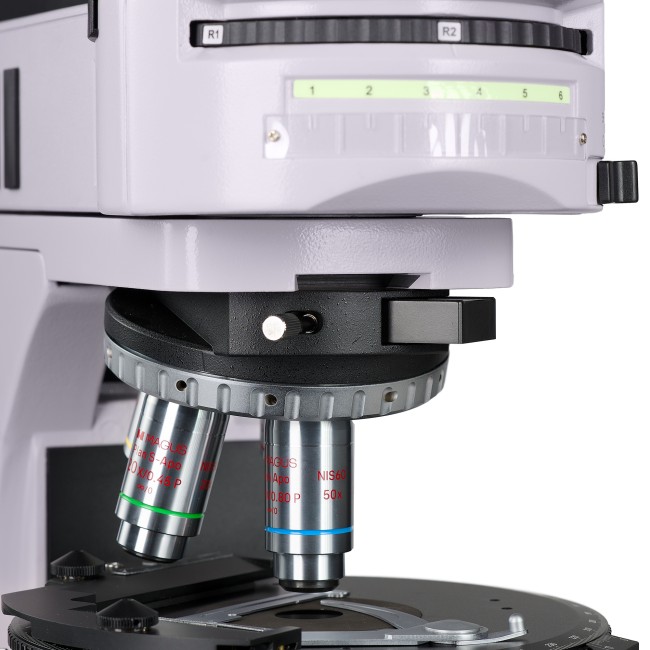

Револьверное устройство
Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера лаборант устанавливает дополнительный объектив, который позволит получить еще одно увеличение. Конструкция револьвера с наклоном к штативу («от наблюдателя») освобождает пространство в передней части предметного столика, и пользователь видит объектив, который ввел в ход лучей. Гнезда револьвера центрируются, чтобы совместить оптическую ось объектива и микроскопа.
Над револьвером находится слот с заглушкой для установки компенсаторов.

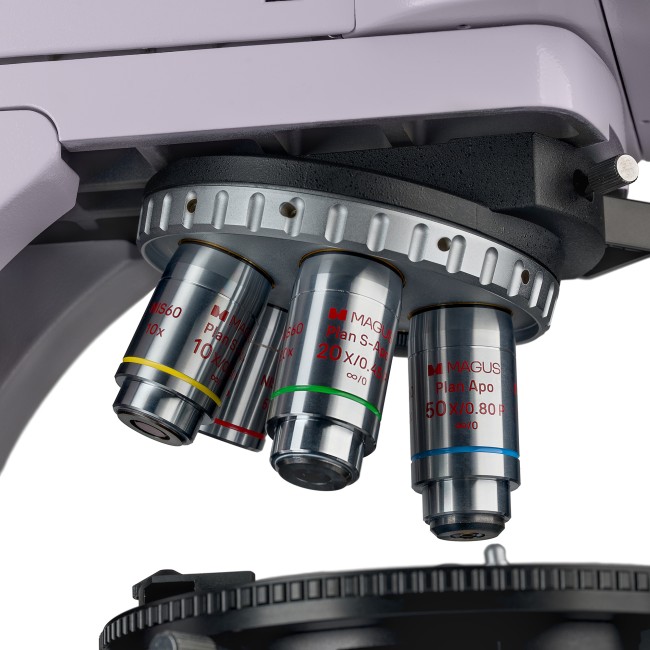

Объективы
Объективы – план-полуапохроматы на бесконечность, сконструированы специально для исследований в поляризованном свете: оптика без напряжения гарантирует, что двойное лучепреломление исходит от образца, а не оптических элементов. Обеспечивают лучшую коррекцию хроматической и сферической аберрации в сравнении с планахроматами.
Объективы 5х и 10х рассчитаны на работу с покровным стеклом или без него, объективы 20х и 50х – на работу без покровного стекла. Парфокальная высота объективов – 60 мм.

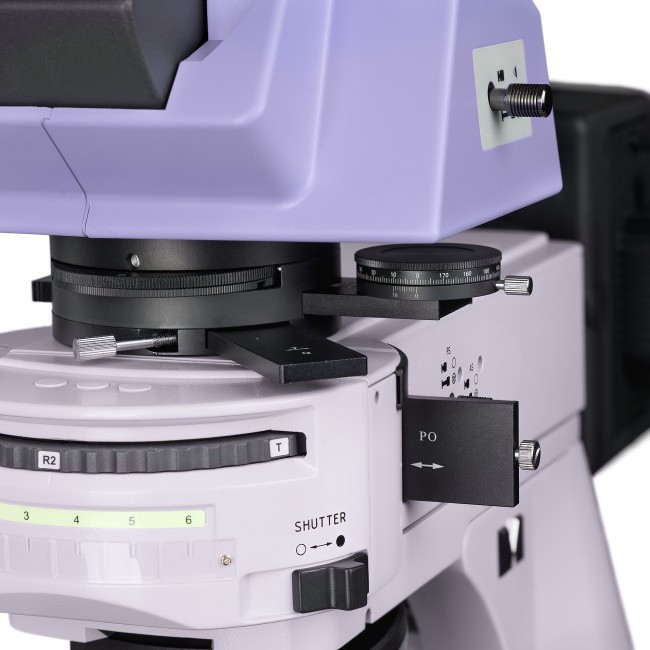

Турель для установки модулей контраста
Над револьвером объективов расположена турель для установки модулей контраста. Можно установить 6 модулей. Поворот турели меняет режим наблюдений, переход от одного метода контраста к другому происходит быстро и без сложной настройки.

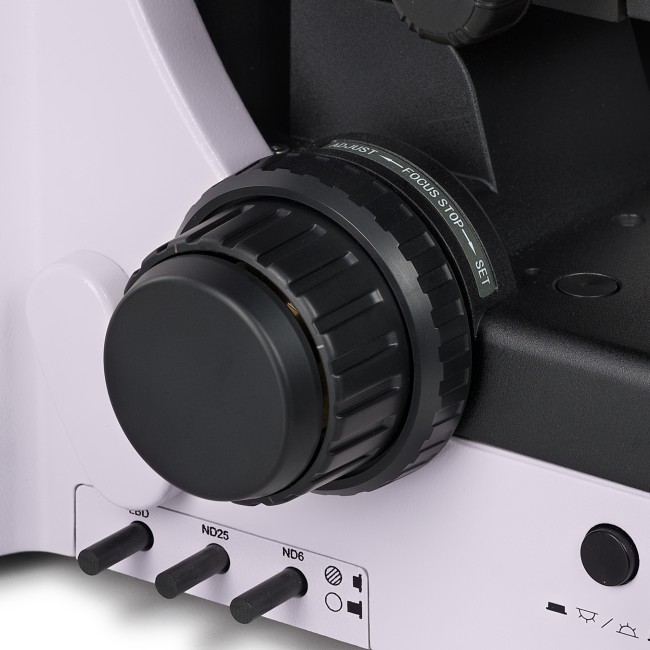

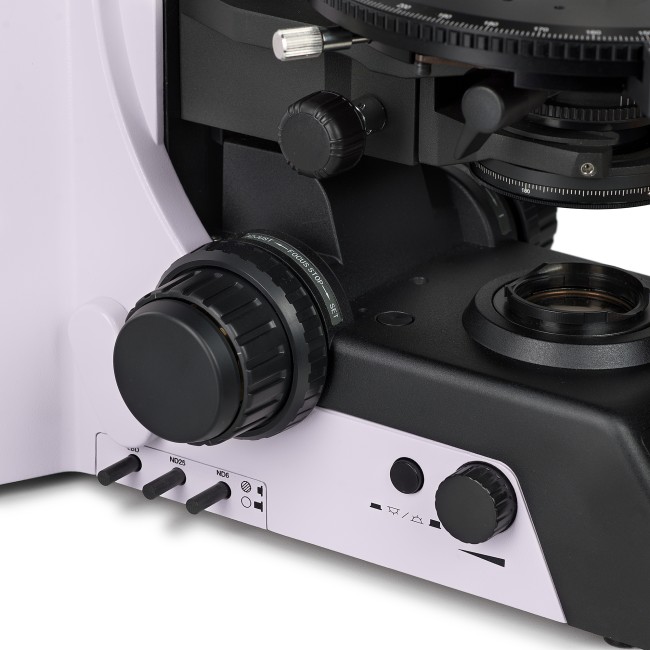

Фокусировка

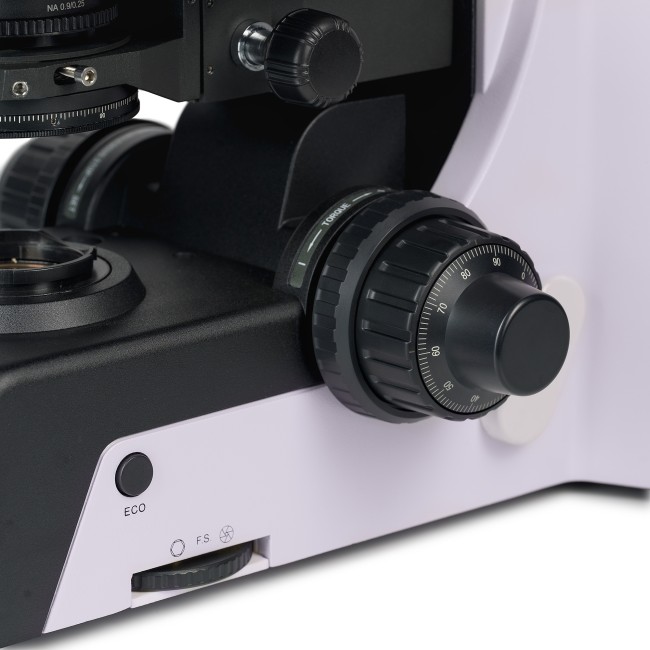

Рукоятки грубой и тонкой фокусировки коаксиальные, расположены низко. Исследователь кладет руки на стол и занимает комфортную позу для работы на микроскопе.

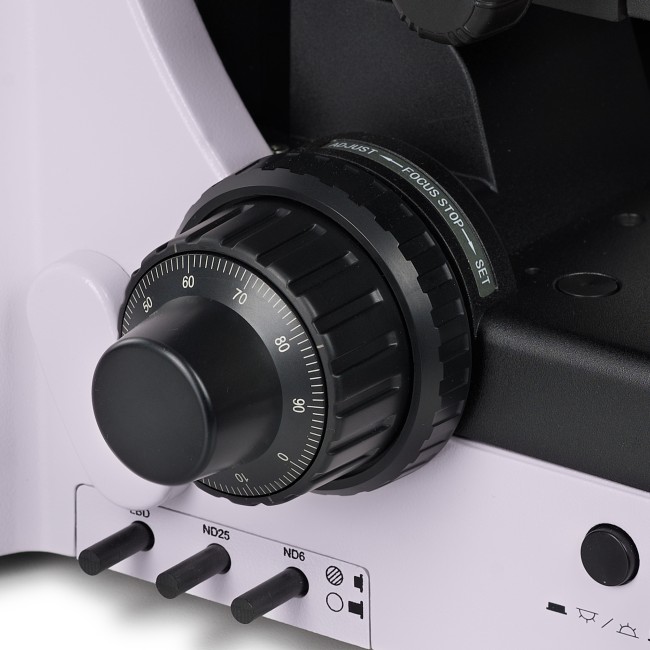

Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки. Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.

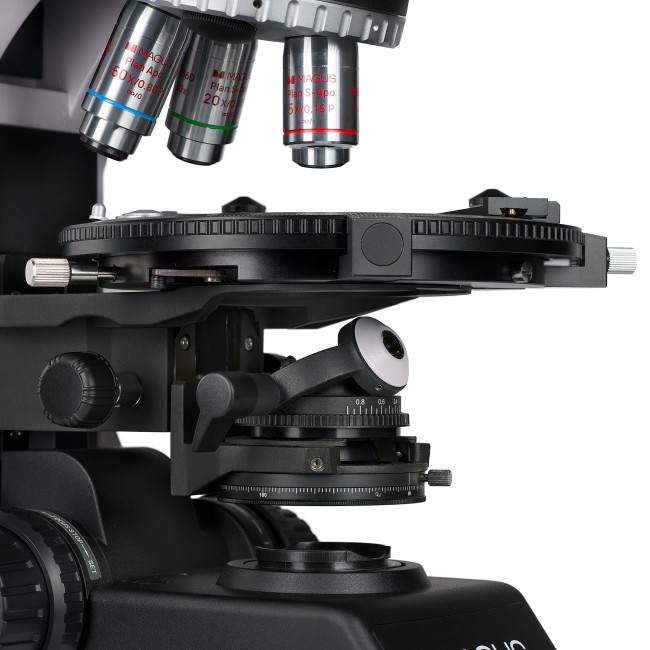

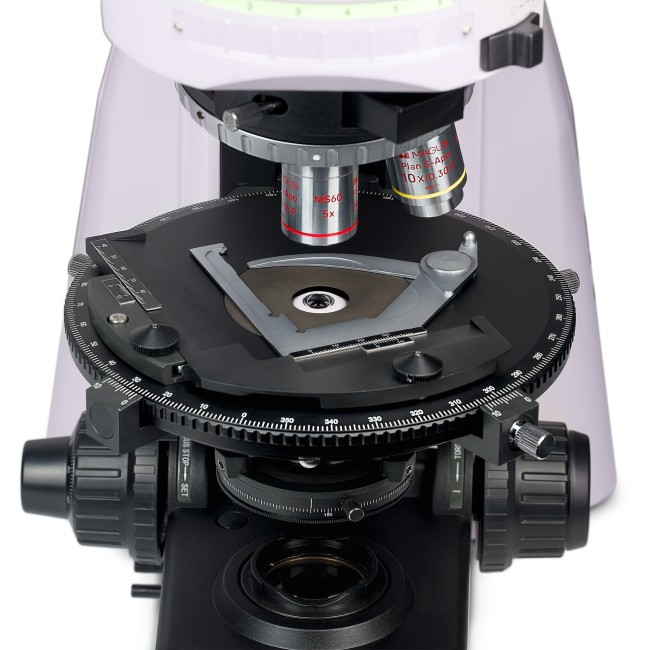

Предметный столик
Предметный столик вращается на 360° для наблюдения за изменением цвета образца при скрещенных поляризаторе и анализаторе и фиксируется в выбранном положении. На столик нанесена градуировка угла поворота. С помощью нониуса измерения проводятся с точностью до 0,1°.

Конструкция столика предусматривает центрировку с помощью двух винтов, поскольку анализ анизотропного объекта в поляризованном свете требует точного совпадения оси вращения столика с оптической осью микроскопа.

Источники света
В осветителях отраженного и проходящего света стоят 100-ваттные галогенные лампы. Галогенные лампы излучают свет, комфортной для глаз цветовой температуры. 100-ваттная лампа светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете.

Осветительная система отраженного света
Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.

Анализатор и поляризатор реализуют метод поляризации. Поляризатор неподвижный, анализатор вращается на 360°, нониусная шкала анализатора для точности выставления угла.
Набор светофильтров поможет правильно настроить цветопередачу.

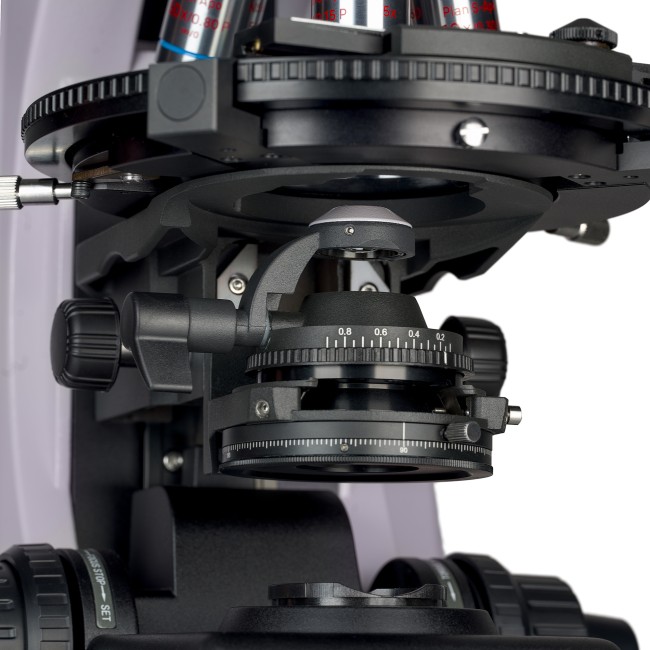

Осветительная система проходящего света
Регулируемая полевая диафрагма, центрируемый и регулируемый по высоте конденсор с оптикой без напряжений, регулируемой апертурной диафрагмой и откидной линзой реализуют настройку освещения по Кёлеру. Откидную линзу выводят из хода лучей для объективов с малым увеличением и возвращают обратно для объективов увеличением больше, чем 10 крат. Поляризатор вращается в диапазоне 0–360°, на шкале нанесены отметки четырех углов поворота 0°, 90°, 180°, 270° относительно анализатора. Анализатор вращается на 360°, нониусная шкала анализатора для точности выставления угла.

Освещение по Кёлеру в отраженном и проходящем свете
Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Наблюдение объектов в поляризованном свете
Анализатор вводится в ход лучей для наблюдения объектов в поляризованном свете. При вращении поляризатора и анализатора изменяется угол поляризации. При вращении стола микроскопа наблюдается изменение преломления света образцом в зависимости от угла поляризации. С помощью линзы Бертрана проводятся коноскопические исследования. Компенсаторы используются для усиления контраста объектов со слабым двулучепреломлением.

Основные особенности:

• Исследования прозрачных и непрозрачных анизотропных объектов в поляризованном и обычном свете
• Мощные 100-ваттные галогенные осветители проходящего и отраженного света для яркого естественного освещения
• Ортоскопические исследования, линза Бертрана для коноскопических исследований, компенсатары, освещение по Кёлеру в проходящем и отраженном свете
• Тринокулярная насадка с вертикальным тубусом для установки цифровой камеры и изменением угла наклона; переключение светового потока 0/100, 100/0 или 80/20
• План-полуапохроматические объективы без внутренних напряжений не вносят ложные оптические эффекты в изображение
• Многофункциональная турель с 6 слотами для установки модулей разных методов контраста
• Удобная центровка гнезд револьверного устройства и предметного столика
• Вращаемый круглый предметный столик с нониусом для точного измерения угла поворота, фиксируется в выбранном положении

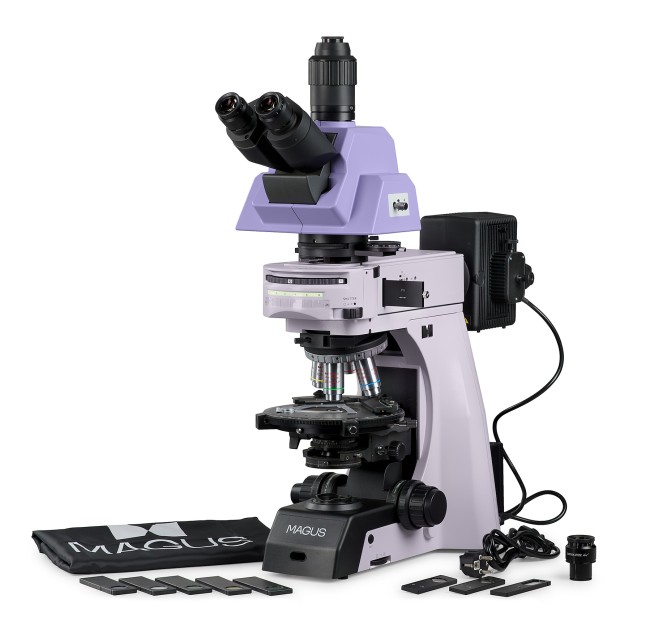

Комплектация:

• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
• Конденсор с откидной линзой
• Осветитель отраженного света – насадка с турелью и фонарем галогенной лампы
• Осветитель проходящего света – фонарь галогенной лампы
• Тринокулярная визуальная насадка
• Промежуточная насадка с линзой Бертрана и анализатором
• Компенсаторы: О» компенсатор, О»/4 компенсатор, кварцевый клин
• Объектив план-полуапохромат, рассчитанный на бесконечность: 5x/0,15, парфокальная высота 60 мм
• Объектив план-полуапохромат, рассчитанный на бесконечность: 10x/0,30, парфокальная высота 60 мм
• Объектив план-полуапохромат, рассчитанный на бесконечность: 20x/0,45, парфокальная высота 60 мм
• Объектив план-полуапохромат, рассчитанный на бесконечность: 50x/0,80, парфокальная высота 60 мм
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Наглазник на окуляр (2 шт.)
• Переходник под крепление C-mount для работы с камерой
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Цифровая камера
• Калибровочный слайд
