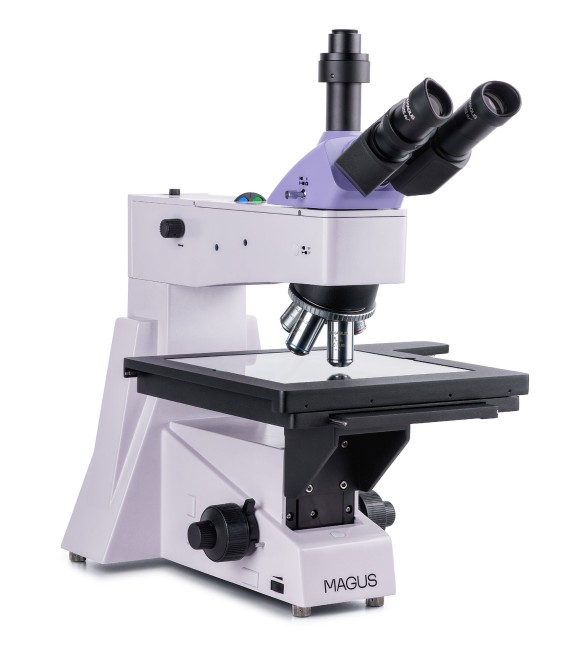

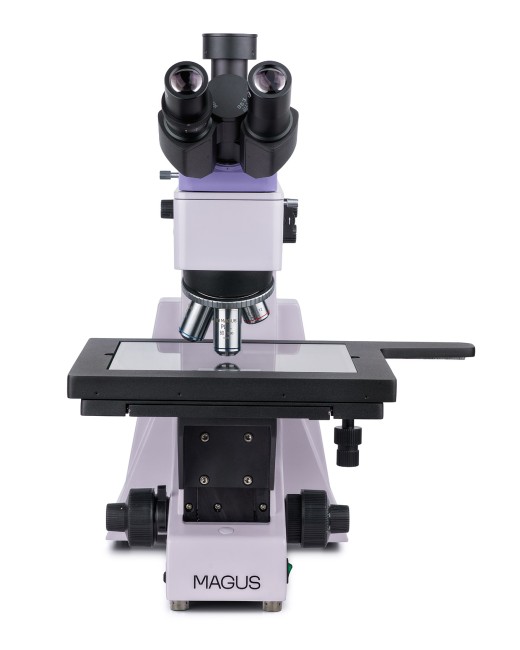

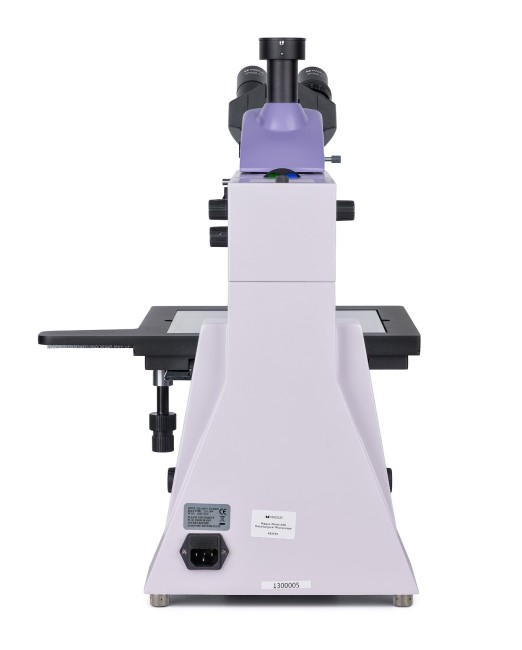

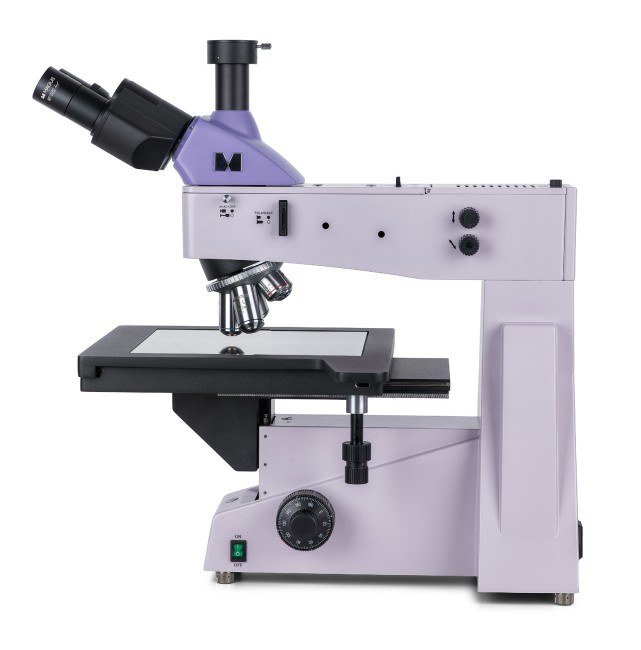

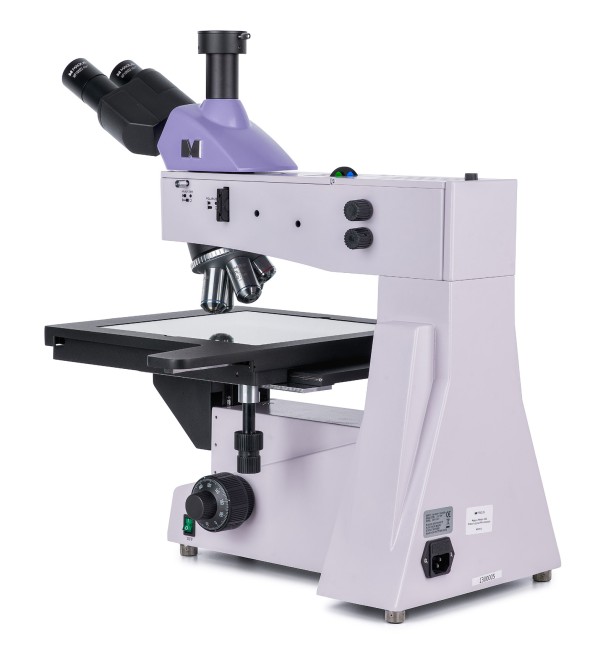

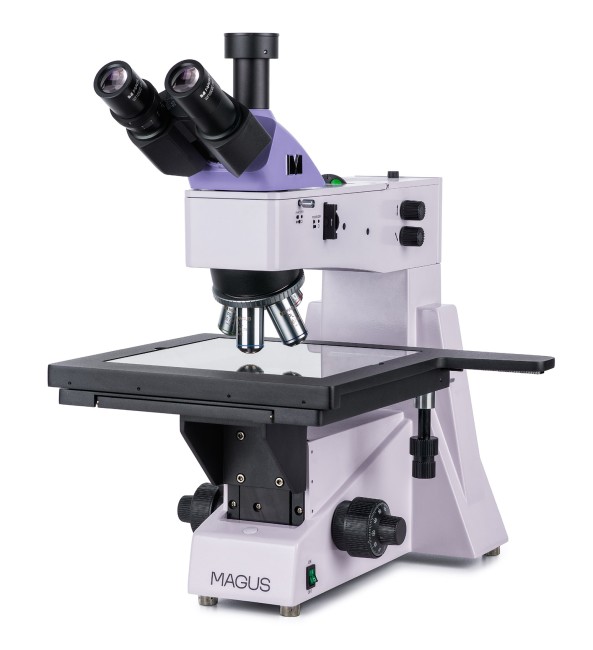

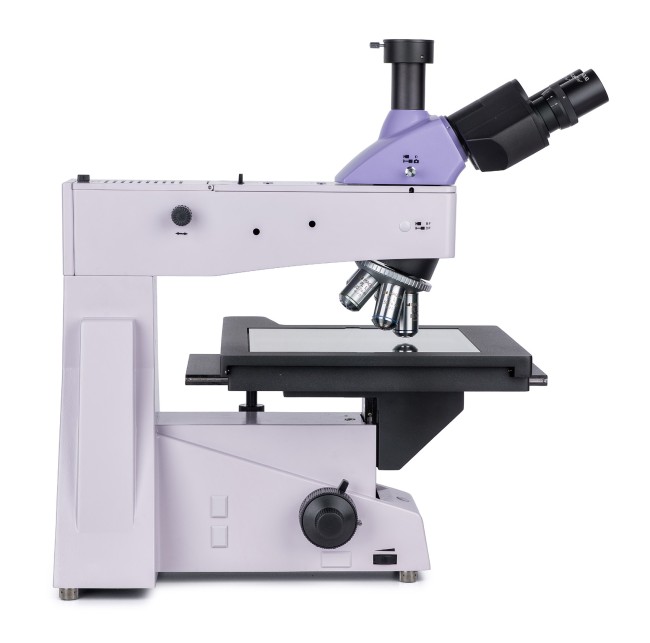

Микроскоп металлографический MAGUS Metal 650

MAGUS Metal 650 – металлографический микроскоп отраженного света для инспектирования поверхностей интегральных схем, фотошаблонов, изделий прецизионного формования, печатных плат и т. д. Он оснащен большим предметным столиком, диапазон перемещения которого увеличен по двум осям, и механизмом тонкой фокусировки с шагом 0,7 мкм. Микроскоп обеспечивает точную и удобную работу на больших увеличениях, подходит для работы с протяженными и широкими образцами. Методы исследования – светлое поле и поляризованный свет. Микроскоп используется для профессиональной оценки качества изделий, научно-исследовательской и рутинной работы в лаборатории, обучения студентов.

Оптическая схема

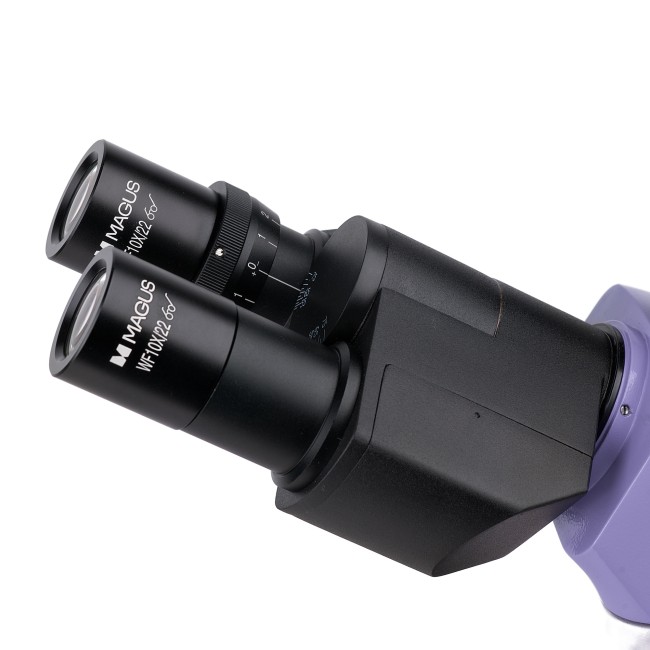

На микроскопе установлена тринокулярная визуальная насадка с каналом визуализации для цифровой камеры (приобретается отдельно). 100% света можно направлять в окуляры или в канал визуализации – за это отвечает переключатель светового потока. Визуальная часть отклонена на 30° для удобного наблюдения. На левом тубусе расположено кольцо диоптрийной подвижки – оно используется для подстройки под зрение наблюдателя с близорукостью или дальнозоркостью.

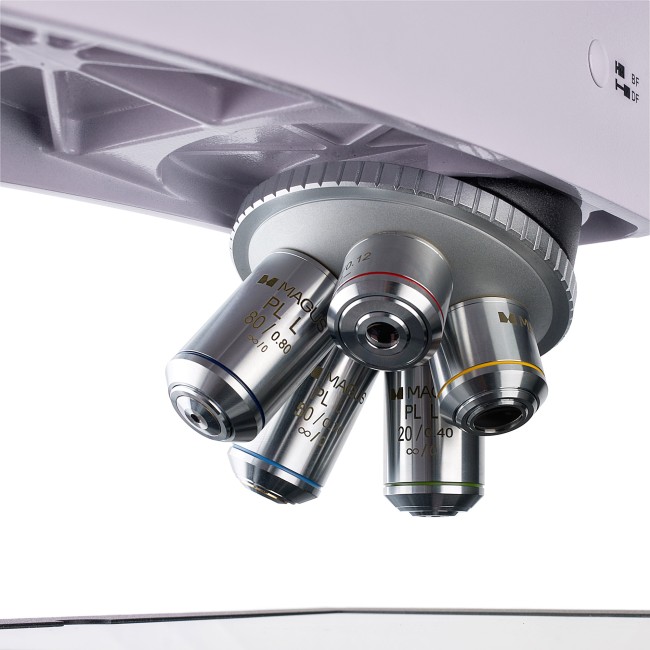

Револьверное устройство направлено «от наблюдателя», поэтому хорошо виден введенный в ход лучей объектив. После установки всех комплектных объективов свободных гнезд не остается, но при необходимости любой из них можно заменить на дополнительный. Все объективы планахроматические, рассчитанные на бесконечность и с большим рабочим расстоянием. Увеличение микроскопа: 50–800 крат в базовой комплектации.

Система освещения

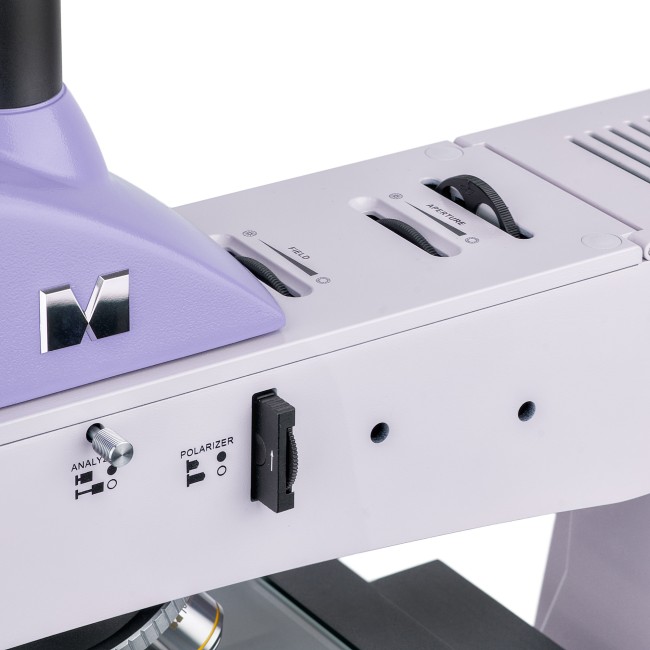

Источник света – 30-ваттная галогенная лампа, яркости которой хватает для комфортной работы на любом объективе при любом методе исследования, доступном на микроскопе. Предусмотрена регулировка яркости, возможна настройка освещения по методу Кёлера, есть светофильтры. Обе диафрагмы (апертурная и полевая) и источник света центрируются. Есть устройство простой поляризации – встроенный анализатор и съемный поляризатор, который вращается в диапазоне 0–360°.

Механика

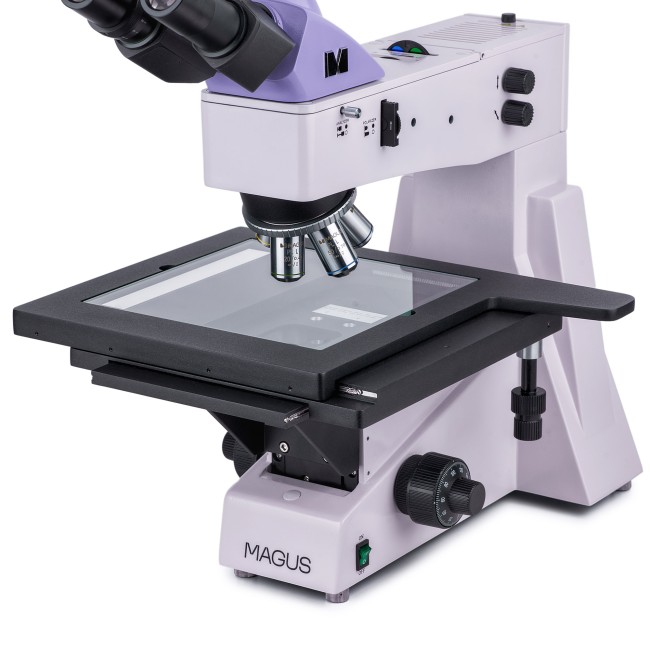

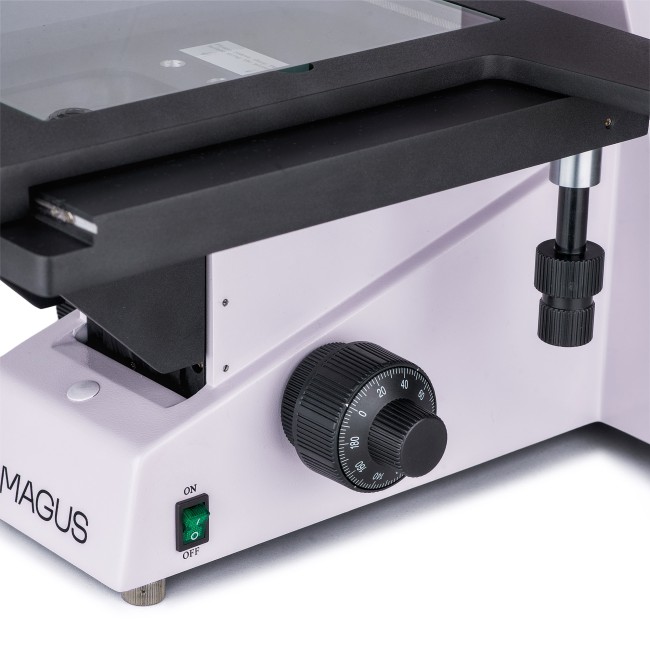

Инспекционный столик размером 280x270 мм позволяет свободно размещать образцы больших размеров. Ход перемещения по двум осям увеличен до 204 мм для комфортной работы с протяженными и широкими объектами. Механизмы фокусировки перемещают объект плавно и с высокой точностью. Для грубой фокусировки можно настроить жесткость хода или установить блокировку. Рукоятки фокусировки расположены коаксиально в нижней части корпуса, поэтому при настройке руки не нужно держать на весу.

Аксессуары

Оснастите микроскоп MAGUS Metal 650 дополнительными аксессуарами, чтобы пользоваться всеми его возможностями. Доступны окуляры, объективы с увеличенным рабочим расстоянием, калибровочные слайды, цифровые камеры.

Основные особенности:

• Высокоточная фокусировка с шагом 0,7 мкм – удобство настройки фокуса на большом увеличении
• Большой предметный столик с увеличенным диапазоном перемещения – можно работать с широкими и протяженными образцами
• Тринокулярная визуальная насадка, в которую можно установить цифровую камеру; делитель светового потока с положениями 100/0 и 0/100
• Освещение образца при помощи галогенной лампы мощностью 30 Вт, регулировка яркости, настройка освещения по Кёлеру, питание от сети переменного тока
• Источник света, апертурная и полевая диафрагмы центрируются, есть светофильтры и устройство простой поляризации
• Возможность установки дополнительных аксессуаров

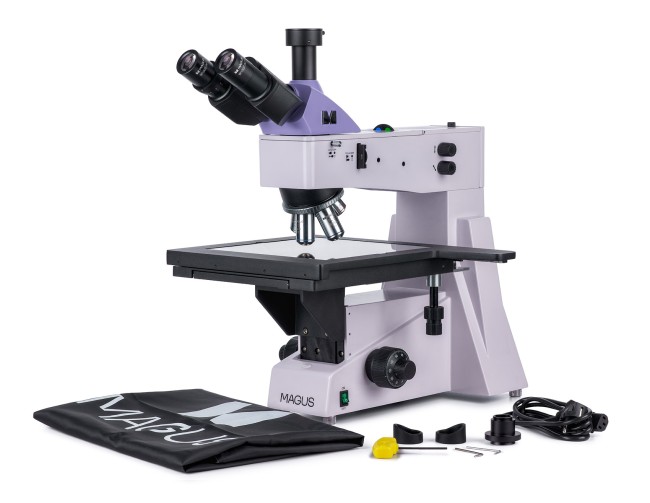

Комплектация:

• Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
• Цифровая камера
• Калибровочный слайд
