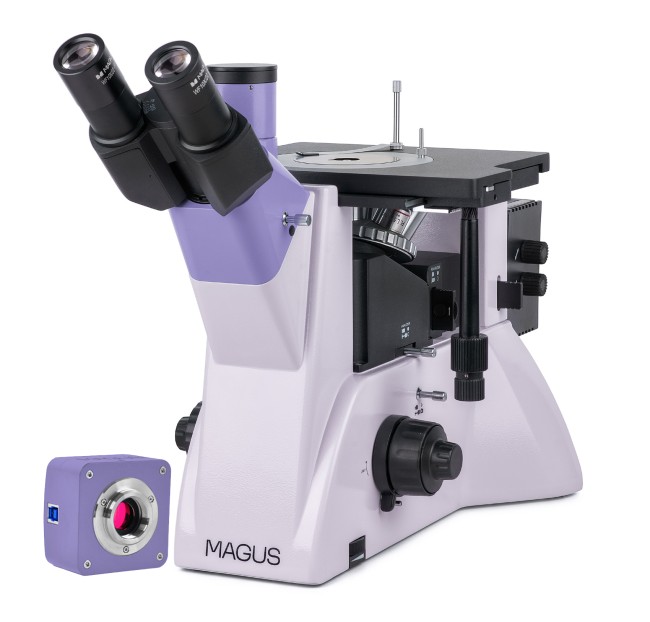

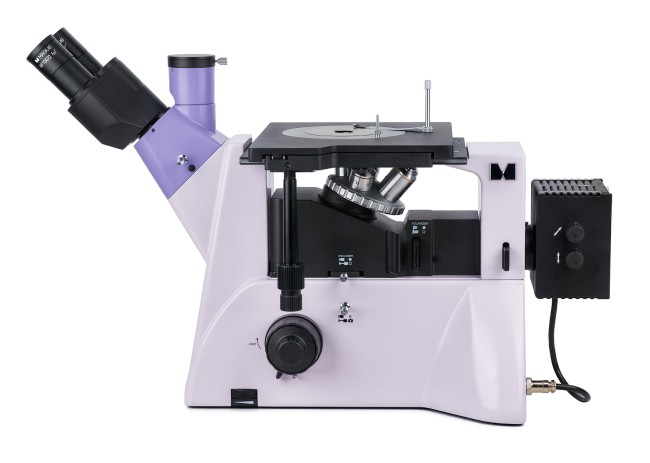

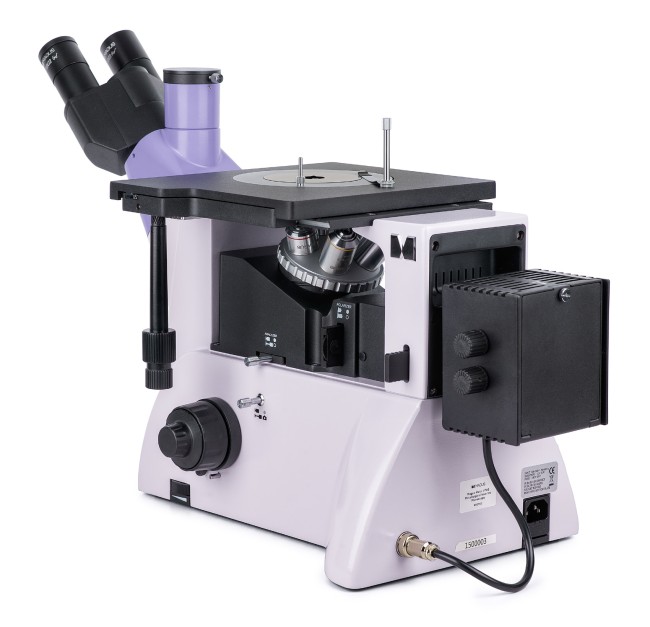

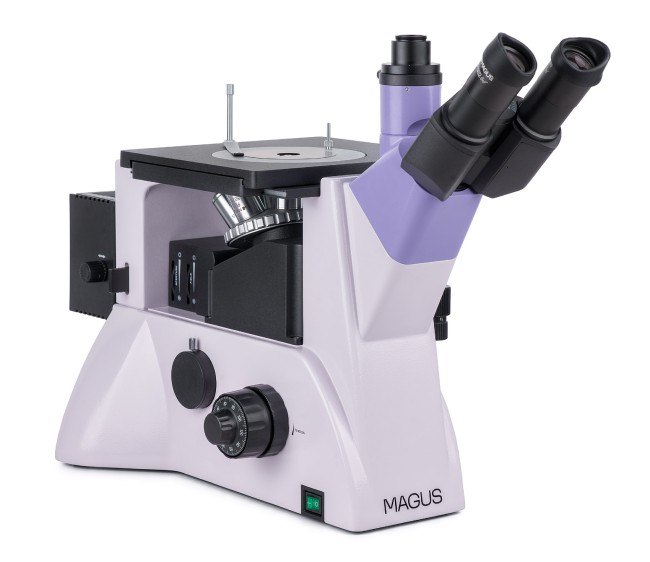

Микроскоп металлографический инвертированный цифровой MAGUS Metal VD700

Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью. На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля и простой поляризации. Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.

Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

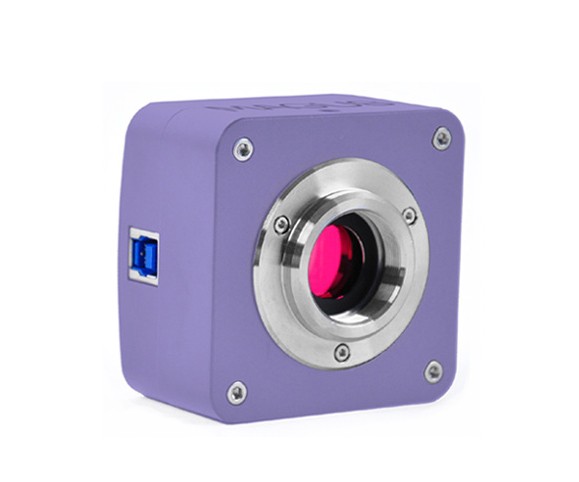

Цифровая камера

Цифровая камера MAGUS CBF30 разработана для работы по методу светлого поля. Камера оснащена сенсором 6,3 Мпикс и формирует реалистичное изображение в разрешении 3072x2048 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 59 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории. При необходимости разрешение можно уменьшить до 1536x1024 пикс.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

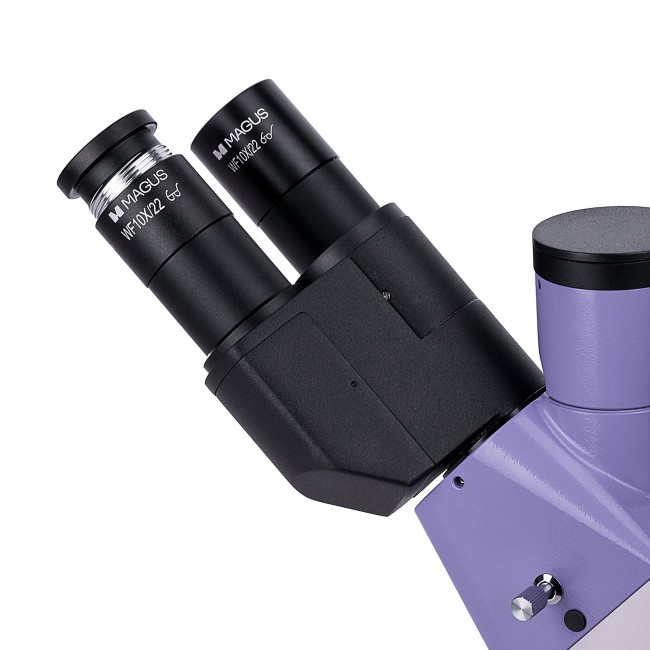

Визуальная насадка

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

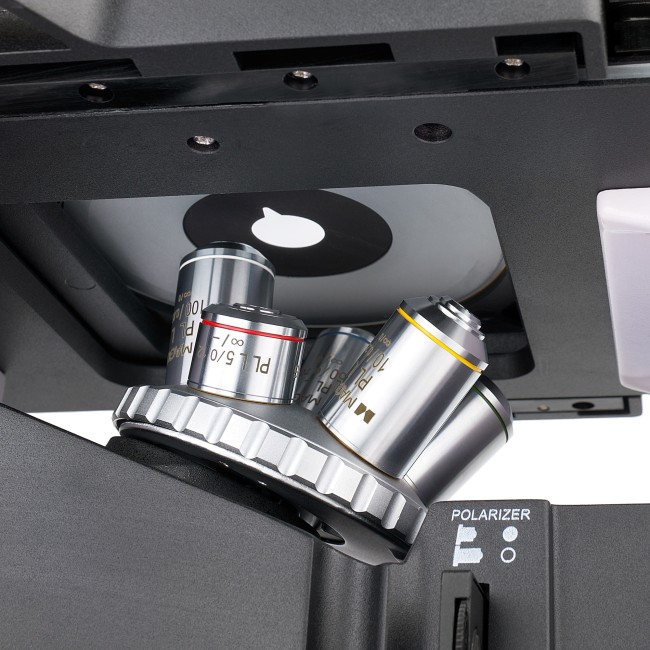

Револьверное устройство

Револьвер на 5 объективов установлен на штатив под столиком.

Объективы

Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого поля. Для работы по методу темного поля, выбирайте MAGUS Metal V700 BD.

Фокусировка

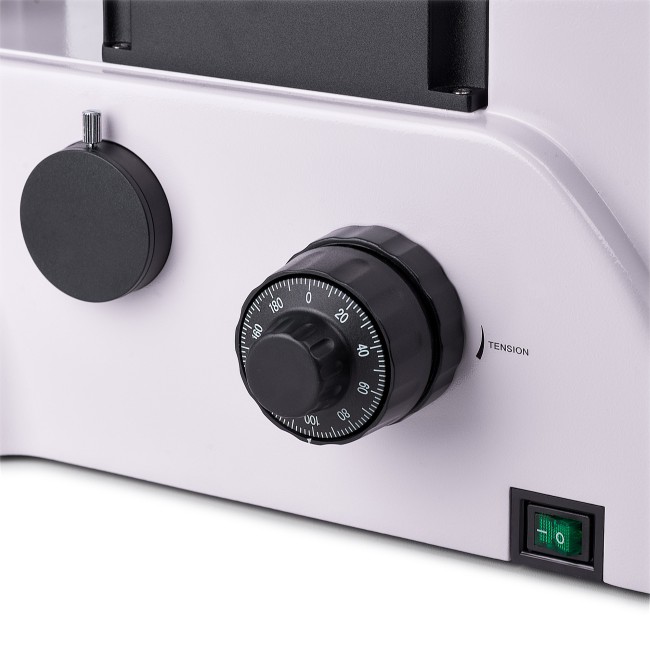

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.

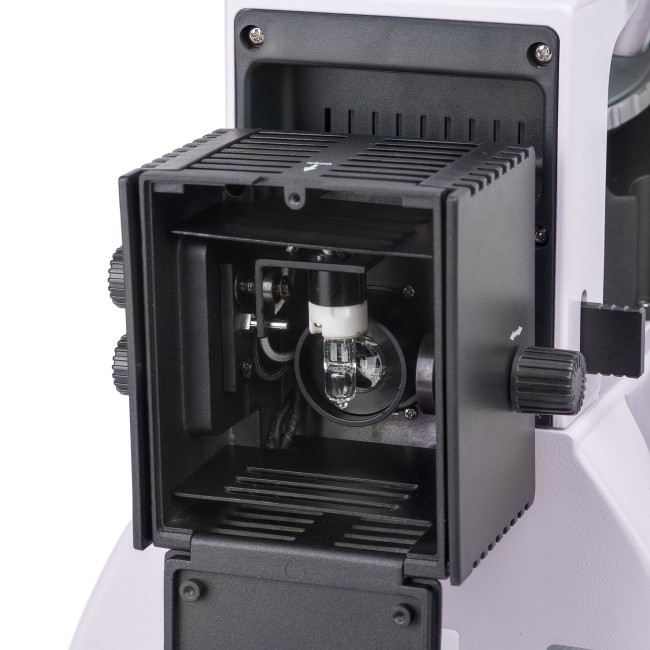

Источник света

В фонаре стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

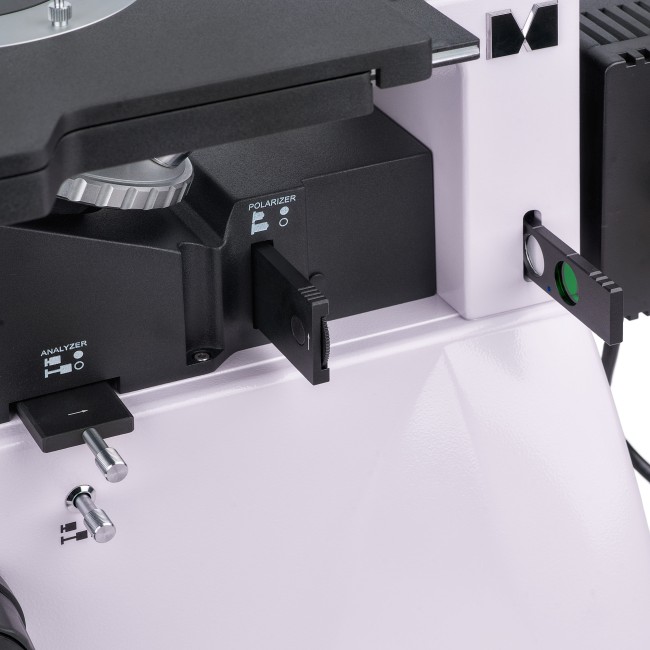

Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям. Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. Набор светофильтров поможет правильно настроить цветопередачу.

Основные особенности микроскопа:

• Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
• Тринокулярная визуальная насадка с возможностью изменения высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
• Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
• Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
• Большой выбор дополнительных окуляров и объективов

Основные особенности камеры:

• Для работы в светлом поле на объективах 4х, 10х, 20х и 40х
• Разрешение 6,3 Мпикс: при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 59 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

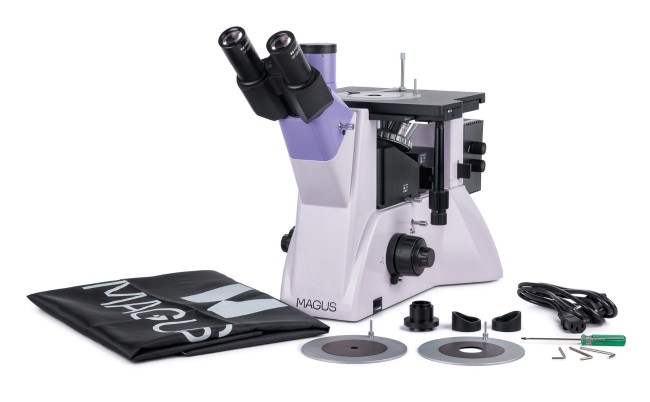

Комплектация

• Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Фонарь лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
• Калибровочный слайд
