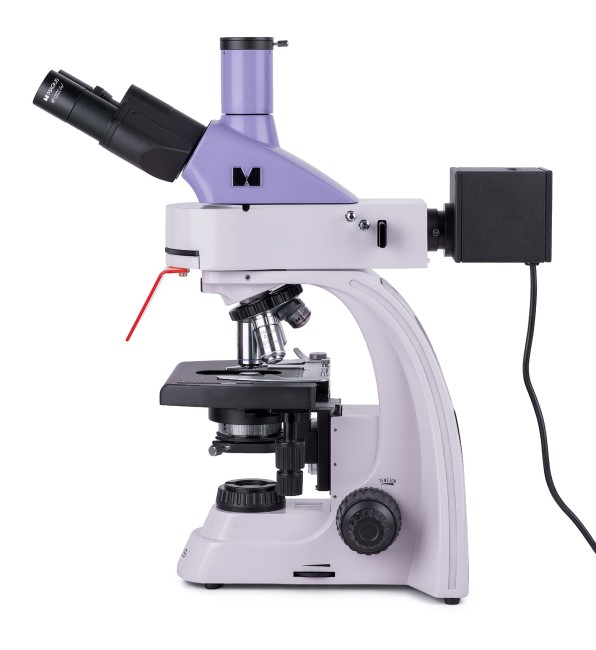

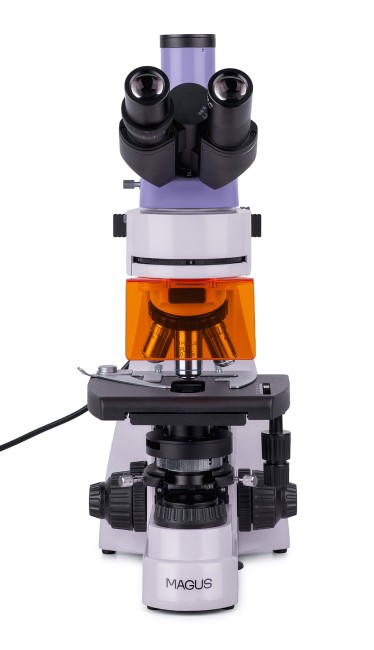

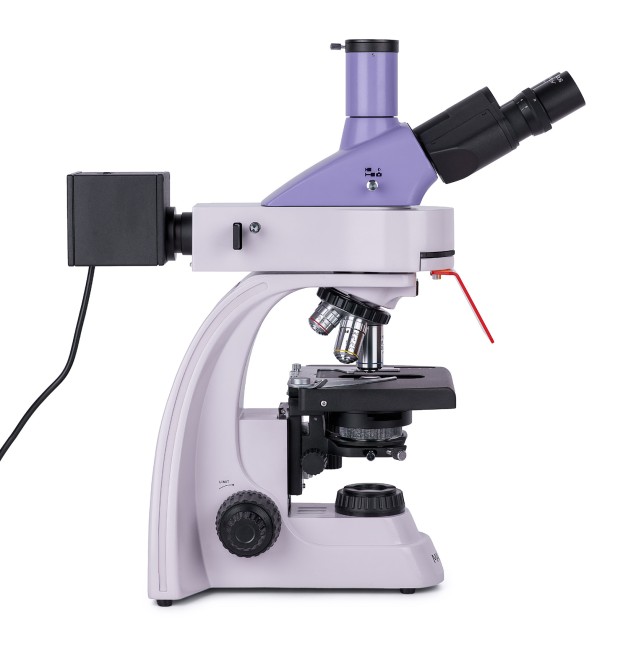

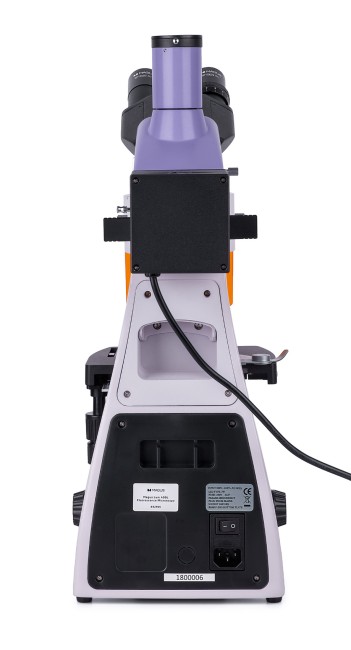

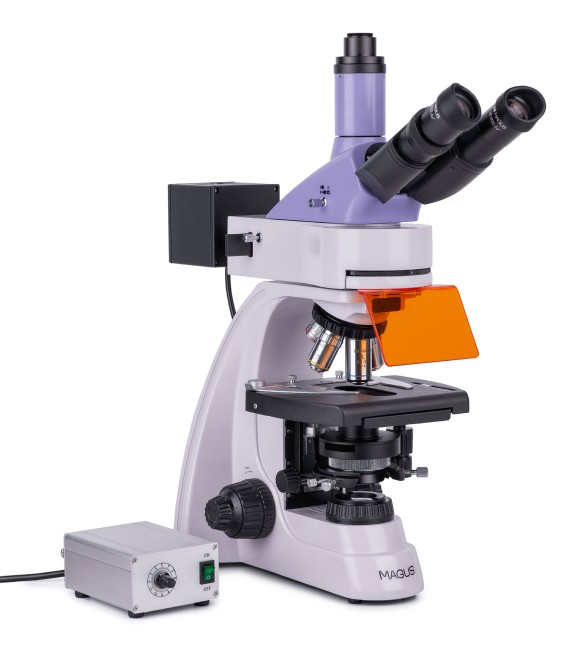

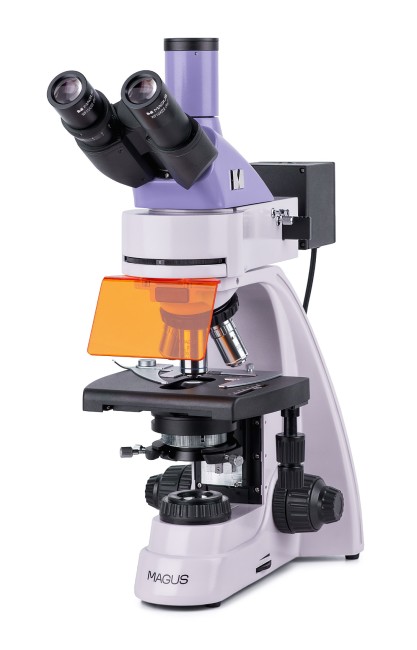

Микроскоп люминесцентный MAGUS Lum 400L

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методу светлого поля, а при дополнительной комплектации – по методам темного поля, простой поляризации и фазового контраста.

Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.

На люминесцентном микроскопе изучают возбудителей туберкулеза, хламидиоза, бешенства, герпеса и других болезней. Микроскоп используется для анализа ДНК и хромосомного анализа, исследования костного мозга и мазков крови, для криминалистической и фармакологической экспертизы, исследований ветеринарного контроля и санитарно-эпидемиологического надзора.

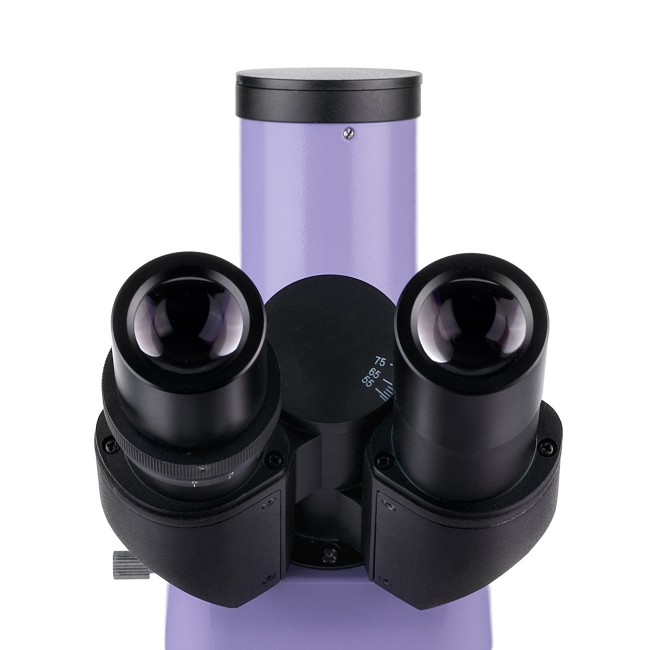

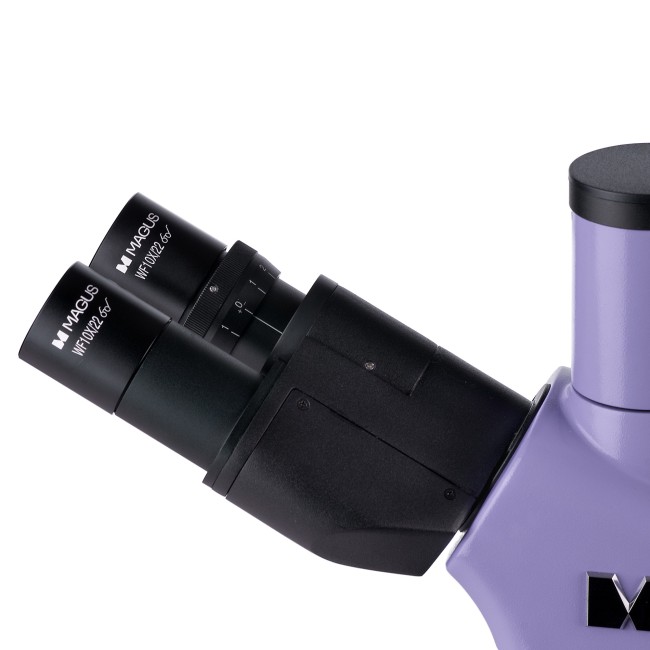

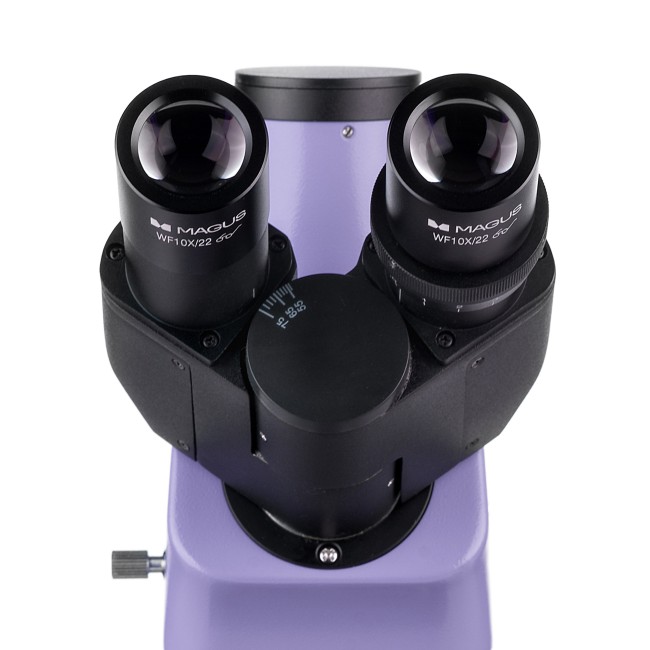

Визуальная насадка

Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Тубусы насадки вращаются на 360°. Пользователь выбирает высоту выноса зрачка в соответствии с собственным ростом. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации.

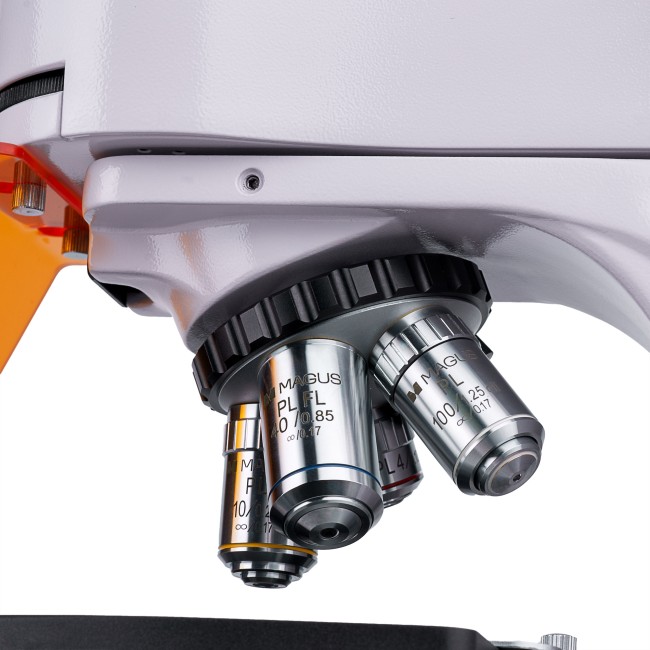

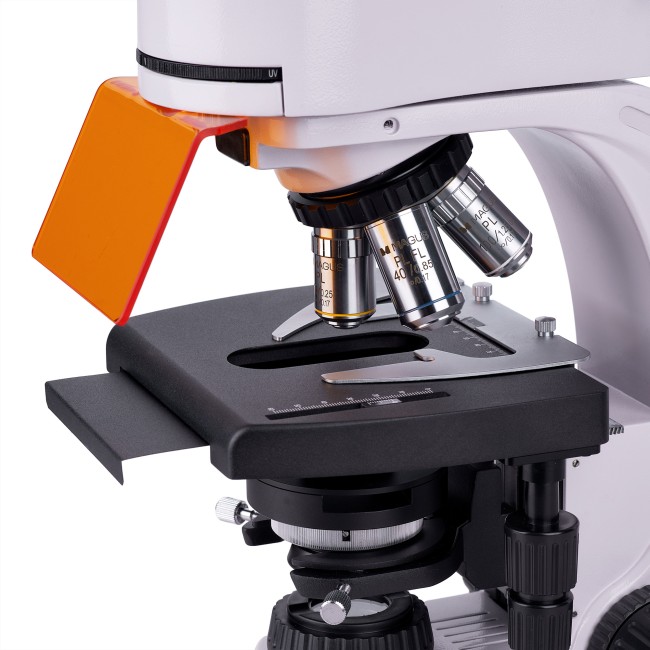

Револьверное устройство

Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение. Револьвер повернут «от наблюдателя»: пространство над столиком свободно и пользователь видит объектив, который ввел в ход лучей.

Объективы

Объективы-планахроматы и микрофлюары на бесконечность. Стандартная комплектация включает объективы 4х, 10х и 100х, которые используются для работы по методу светлого поля, и объектив 40х – для работы в свете видимой люминесценции.

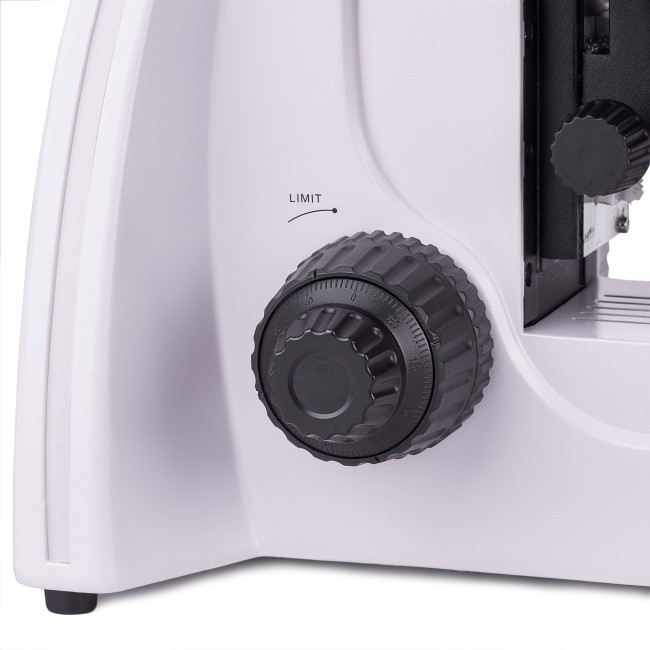

Фокусировка

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.

Предметный столик

У столика отсутствует выдвижная зубчатая рейка по оси Х, что повышает эргономичность работы. Механизм с ременной передачей плавно перемещает объект. Препаратодержатель крепится двумя винтами, при быстром ручном сканировании его можно снять. При работе в отраженном свете в столик устанавливается черная вставка, убирающая паразитную засветку от проходящего света.

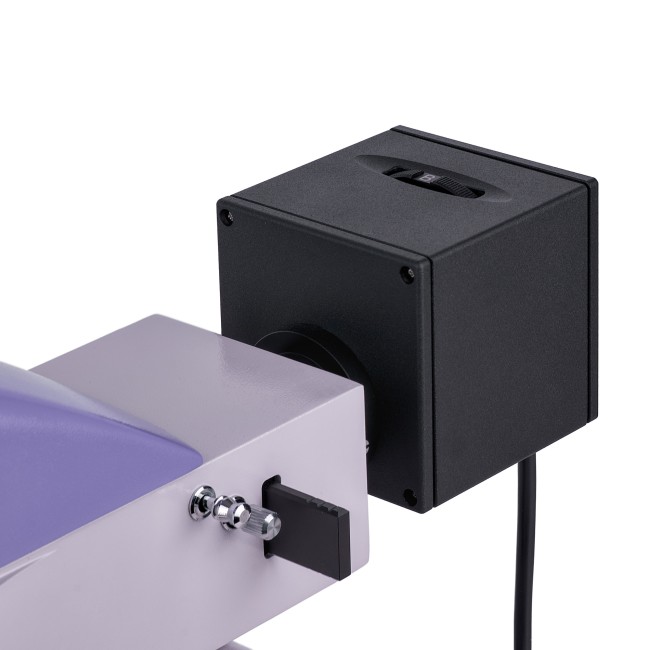

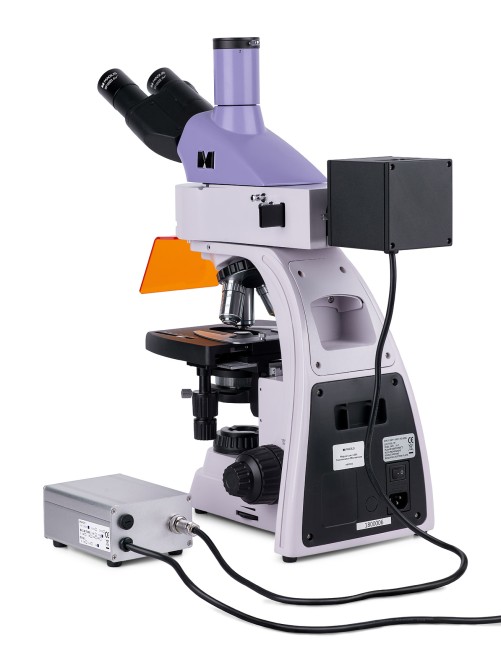

Люминесцентная насадка

Источники света возбуждения люминесценции – 5-ваттные светодиоды четырех волновых диапазонов свечения: синий (В), зеленый (G), фиолетовый (V) и ультрафиолетовый (UV). Смена светодиодов осуществляется поворотом кольца. Светодиоды мгновенно набирают заданную пользователем яркость, не нагреваются при длительном использовании, при необходимости быстро выключаются. Это упрощает переход от метода светлого поля к видимой люминесценции и обратно.

Срок службы светодиодов – 50 000 часов. Для обучения в вузах рекомендуется выбирать люминесценцию на базе светодиодов как наиболее безопасную и не требующую дополнительного обслуживания.

Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания: ультрафиолетовый (UV), 320–380 нм / 420 нм / 435 нм; фиолетовый (V), 380–415 нм / 460 нм / 475 нм; синий (B), 410–490 нм / 505 нм / 515 нм; зеленый (G), 475–550 нм / 580 нм / 595 нм

Освещение по Кёлеру в отраженном и проходящем свете

Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

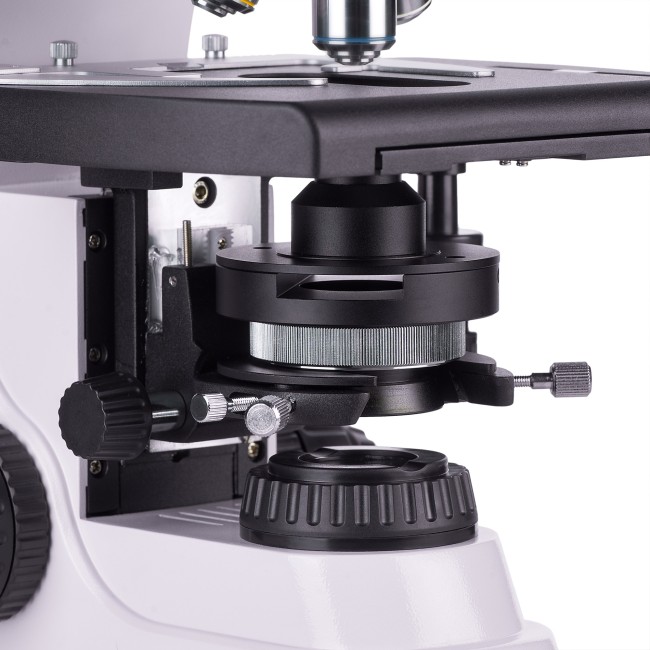

Конденсор

Конденсор имеет слот для установки слайдера темного поля или фазового контраста. Установка слайдера экономит время при переключении методов исследования в проходящем свете.

Источник проходящего света

В осветителе проходящего света стоит 3-ваттный светодиод. Цветовая температура не меняется при изменении яркости. Срок службы светодиода – 50 000 часов.

Аксессуары

• Дополнительные объективы предназначены для получения дополнительных увеличений. Дополнительный объектив-микрофлюар 10х/0,35 предназначен для получения изображения объекта с разрешением 0,5 мкм на большом поле зрения.
• Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.
• Фазово-контрастное устройство, конденсоры темного поля и устройство простой поляризации расширяют методы контрастирования и позволяют исследовать объекты, невидимые в светлом поле или люминесцентном свете
• Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
• Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.

Основные особенности

• Исследование объектов, излучающих свечение под воздействием света возбуждения
• Методы исследований: видимая люминесценция в отраженном свете, светлое поле в проходящем свете
• Тринокулярная визуальная насадка с возможностью выбора высоты взора и с вертикальным тубусом для установки цифровой камеры
• Осветитель отраженного света – 4 светодиода мощностью 5 Вт разных длин волн
• Фильтры возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Осветитель проходящего света – экономичный светодиод 3 Вт со сроком службы до 50 000 часов
• Освещение по Кёлеру в отраженном и проходящем свете
• Предметный столик без выдвижной рейки для удобной работы
• Широкая линейка дополнительных аксессуаров

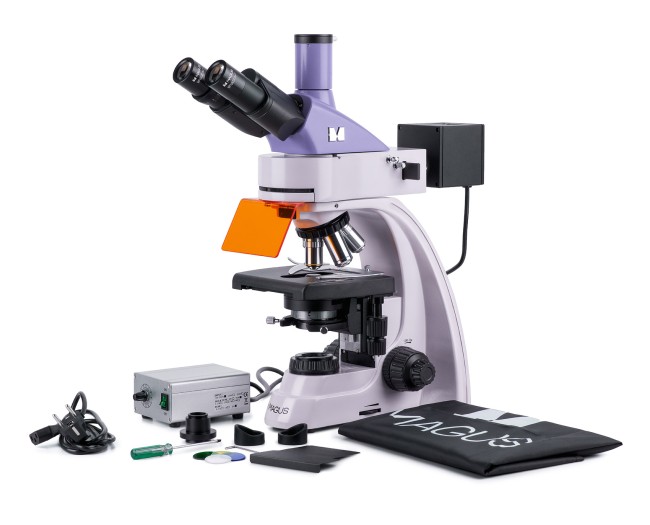

Комплектация

• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Люминесцентная насадка
• Фонарь со светодиодами
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Защитный экран
• Адаптер C-mount 1х
• Ключ-шестигранник
• Блок питания люминесцентных светодиодов
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ∞/0,17 WD 0,46 мм
• Фазово-контрастное устройство
• Конденсор темного поля
• Конденсор темного поля иммерсионный
• Слайдер темного поля
• Устройство простой поляризации
• Цифровая камера
• Калибровочный слайд
