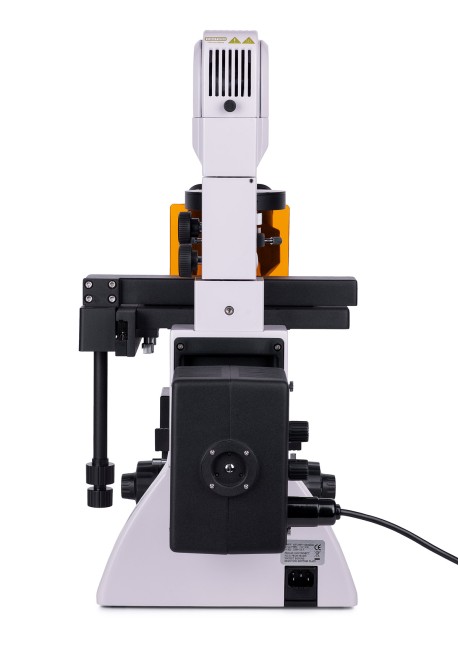

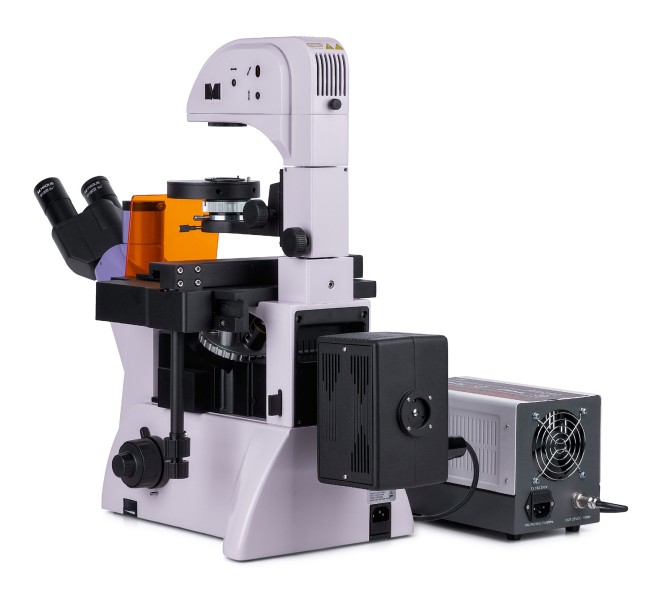

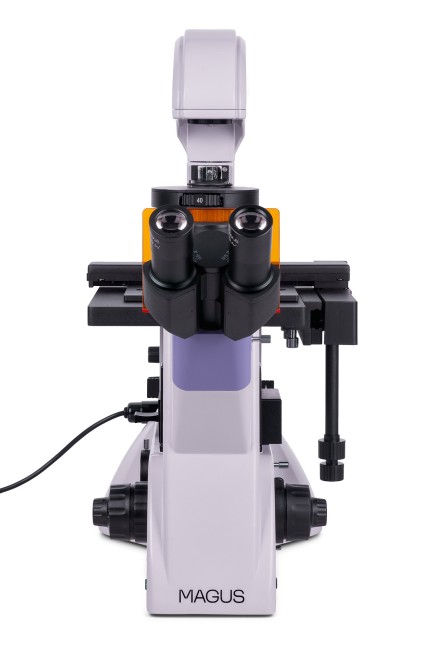

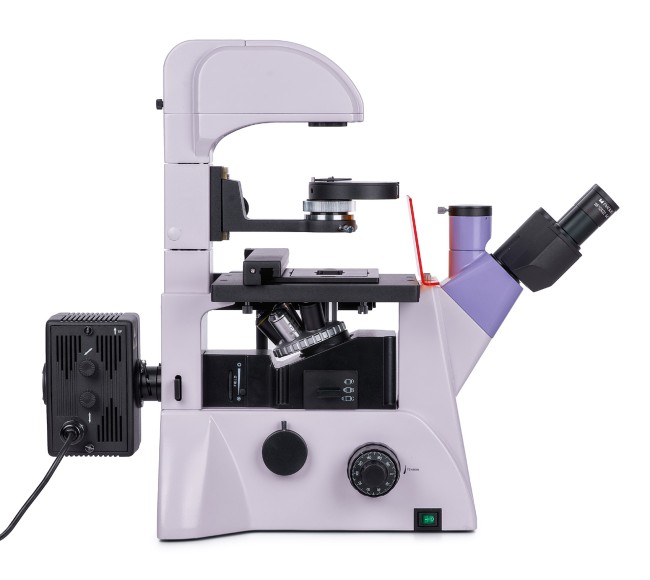

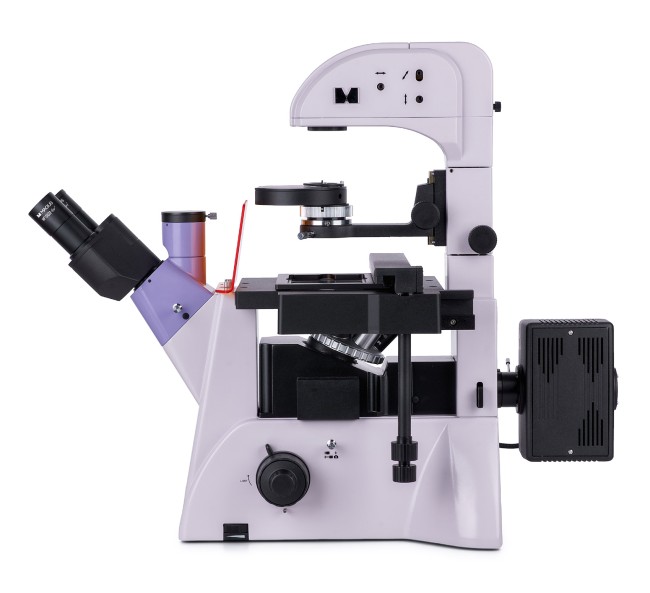

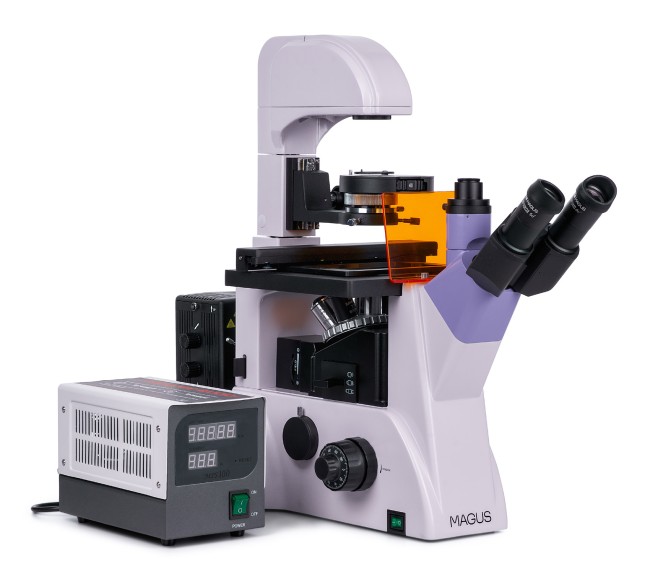

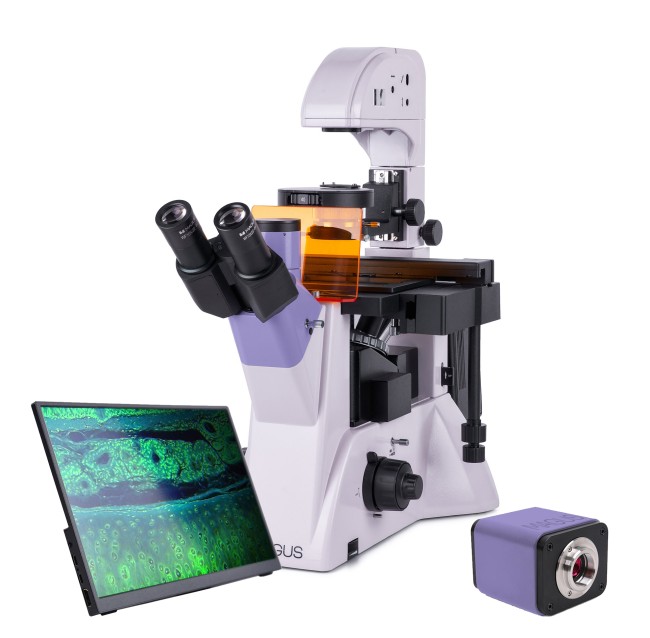

Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500 LCD

Микроскоп предназначен для исследования объектов при освещении отраженным светом по методу люминесценции и при освещении проходящим светом по методам светлого поля и фазового контраста. Принцип метода люминесценции основан на способности некоторых веществ светиться под воздействием света определенной части спектра. Объекты облучают невидимым коротковолновым ультрафиолетовым светом или фиолетовым, синим и зеленым. Длина волны свечения больше длины волны возбуждающего света. Объект светится соответственно синим, голубым, зелено-желтым или красным светом. Некоторые объекты светятся самостоятельно, некоторые – после обработки флюорохромами.

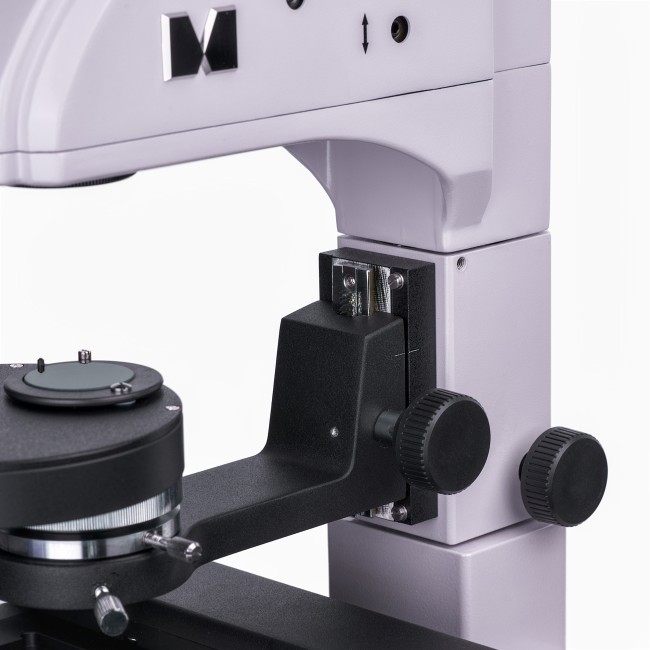

На микроскопе исследуют осадки жидкостей, клеточные колонии, живые клетки, культуры тканей и другие объекты в питательной среде в лабораторной посуде высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой. Штатив осветителя отклоняется для работы с чашками Петри или колбами высотой до 165 мм.

Микроскоп используется для иммунохимической диагностики и хромосомного анализа, выявления скрытых бактериальных и вирусных инфекций.

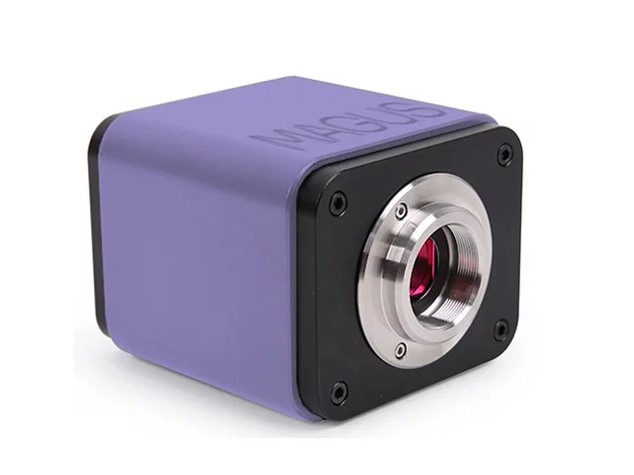

Цифровая камера

MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора. Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).

Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.

Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

Монитор

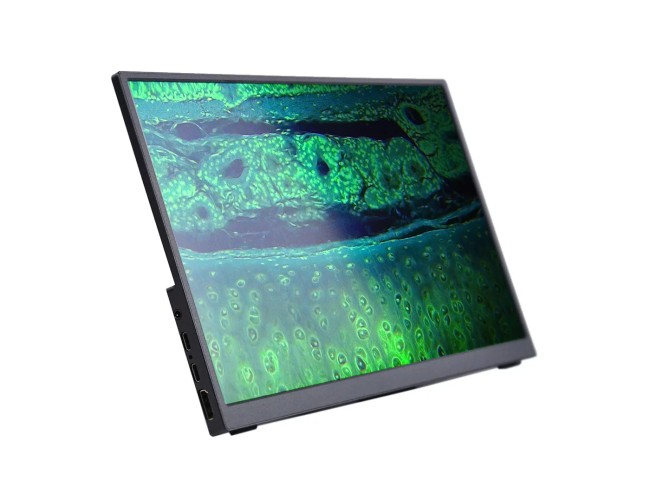

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS . Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

Визуальная насадка

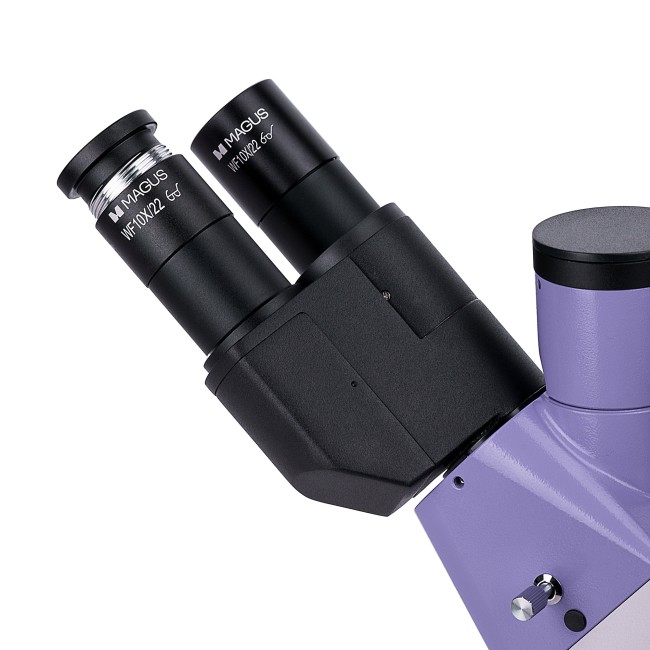

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке делится 80/20, на корпусе переключается 100/0 или 0/100.

Револьверное устройство

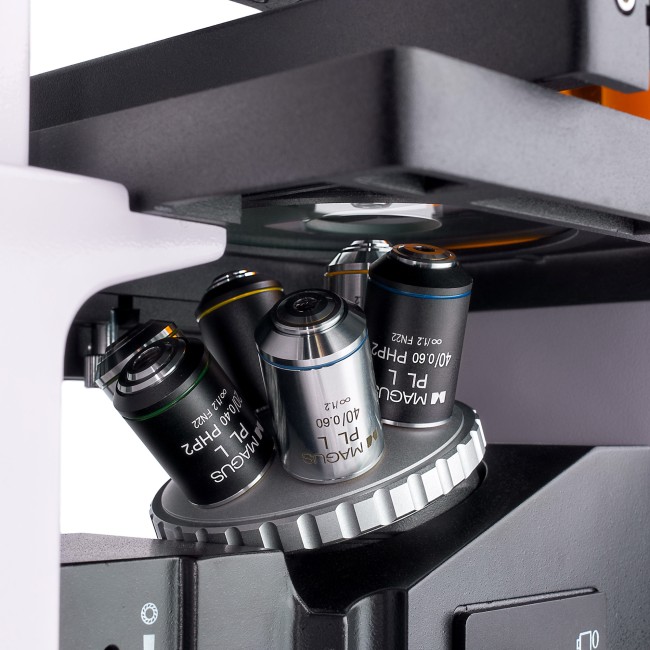

Револьвер на 6 объективов установлен на штатив под столиком.

Объективы

Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм. 3 объектива используются для работы по методу светлого поля и методу видимой люминесценции и 3 объектива – для работы по методу фазового контраста.

Фокусировка

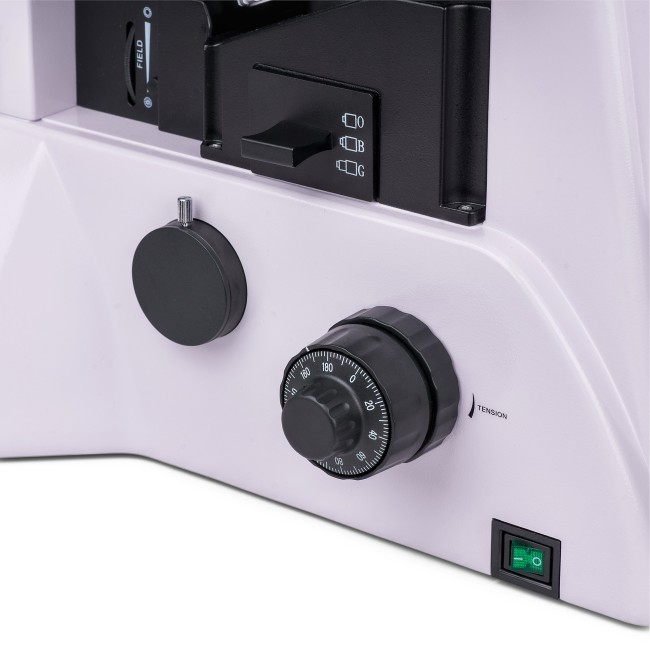

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.

Предметный столик

На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.

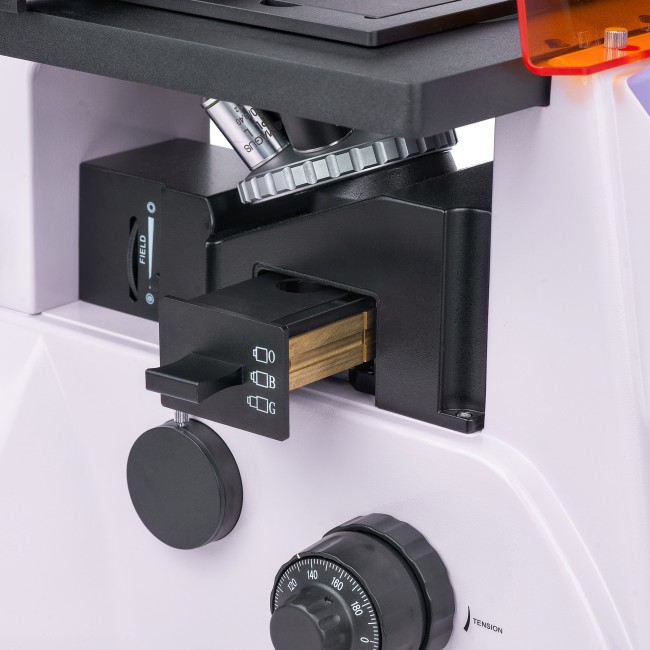

Люминесцентный блок

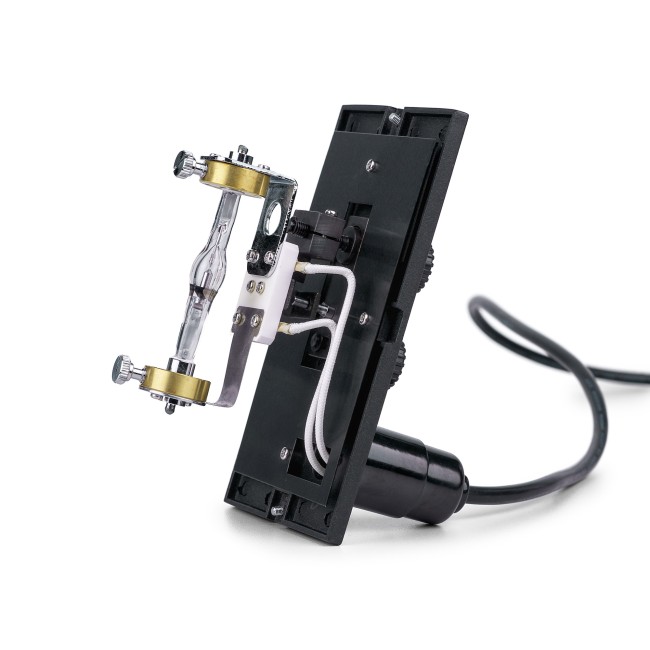

Источник возбуждения люминесценции – 100-ваттная ртутная лампа. Она обладает высокой яркостью и широким спектром длин волн. Спектр лампы имеет пики, что позволяет работать с множеством флуоресцентных красителей. Блок содержит четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G). Ртутная лампа расположена в фонаре и центрируется в трех плоскостях. Фонарь отводит тепловое излучение, лампа не перегревается. Удобное крепление лампы обеспечивает безопасную и быструю замену.

Конденсор

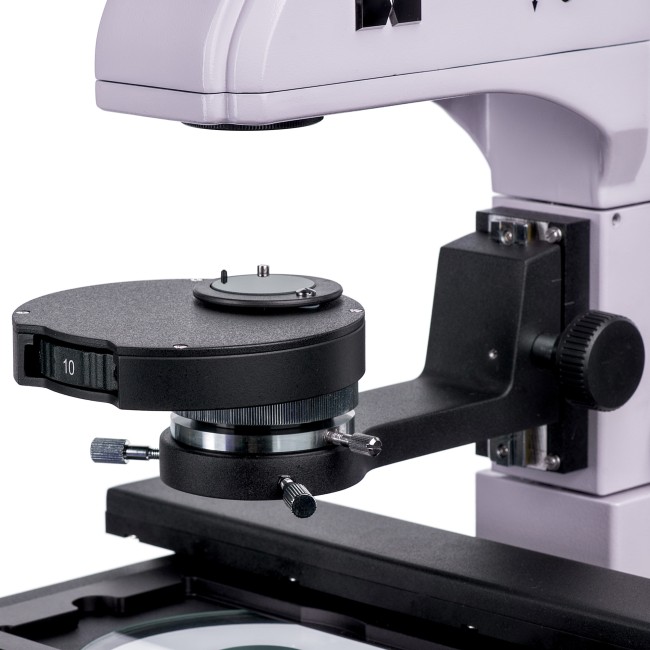

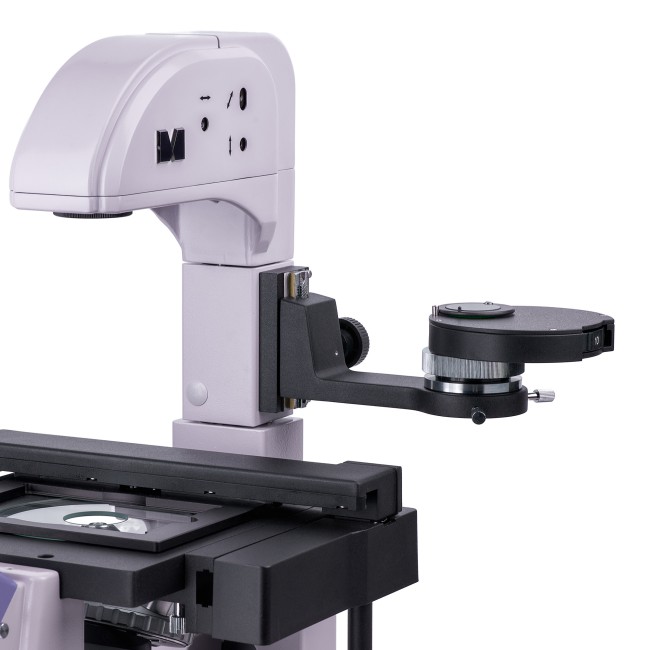

Фазово-контрастный конденсор по типу вращающегося диска с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.

Источник проходящего света

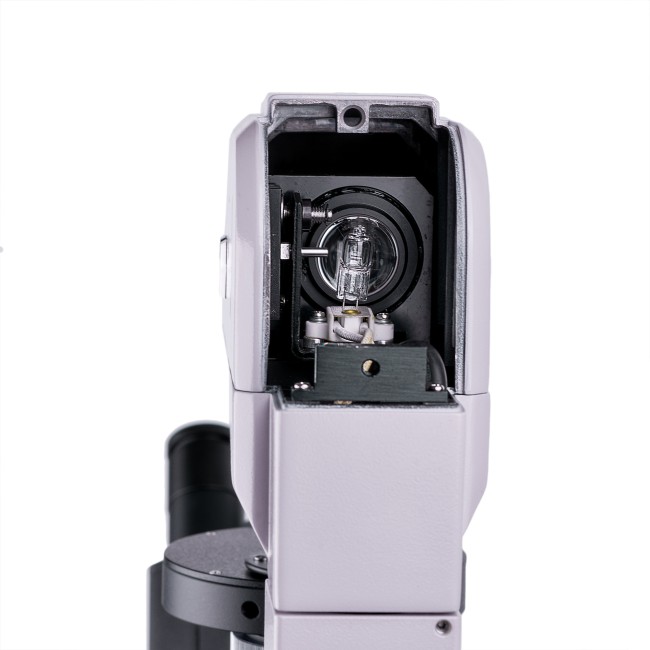

В осветителе проходящего света стоит 30-ваттная галогенная лампа. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа светит достаточно ярко для работы на всех объективах по методу светлого поля и фазового контраста.

Освещение по Кёлеру в проходящем свете

Настройка освещения по Кёлеру повышает качество изображения объекта: достигается предел разрешения на каждом объективе и равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.

Основные особенности микроскопа:

• Исследование объектов в лабораторной посуде, излучающих свечение под воздействием света возбуждения
• Методы исследований: видимая люминесценция в отраженном свете, светлое поле и фазовый контраст в проходящем свете
• Настройка освещения по Кёлеру
• Отклоняемый штатив для работы с посудой высотой до 165 мм
• Тринокулярная визуальная насадка с возможностью выбора высоты взора
• Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; деление светового потока на тринокулярной насадке 80/20, на корпусе переключается 100/0 и 0/100
• Осветитель отраженного света – ртутная лампа 100 Вт с широким спектром длин волн
• Фильтры возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
• Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
• Осветитель проходящего света – 30-ваттная галогенная лампа для яркого естественного освещения
• Широкая линейка дополнительных аксессуаров

Основные особенности камеры:

• Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
• Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
• 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация

• Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Монитор MAGUS MCD40
• Штатив с источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Люминесцентные блоки
• Фонарь ртутной лампы
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Защитный экран
• Адаптер C-mount 1х
• Ключ-шестигранник
• Блок поджига ртутной лампы
• Сетевой шнур питания
• Кабель осветителя отраженного света
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Калибровочный слайд
