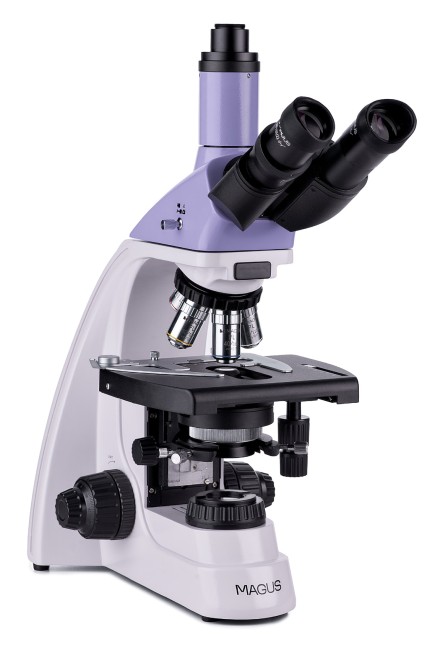

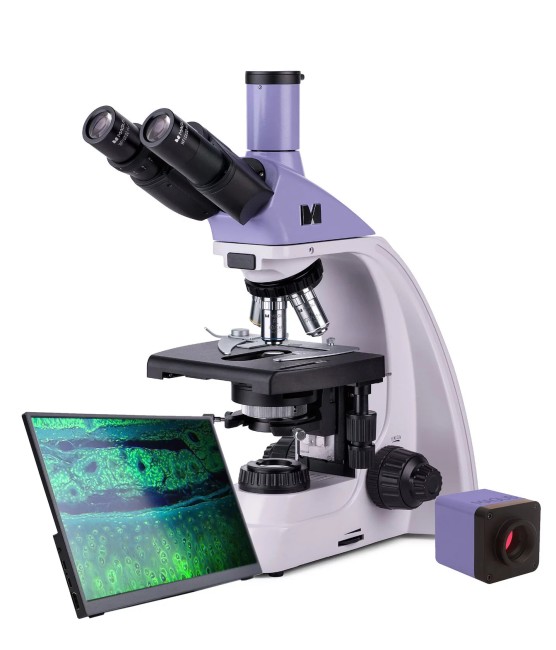

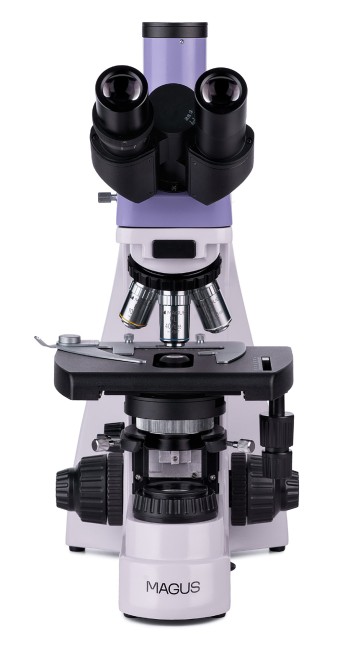

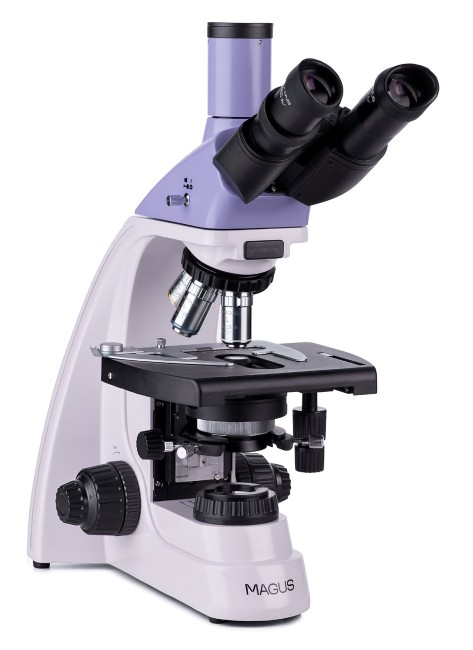

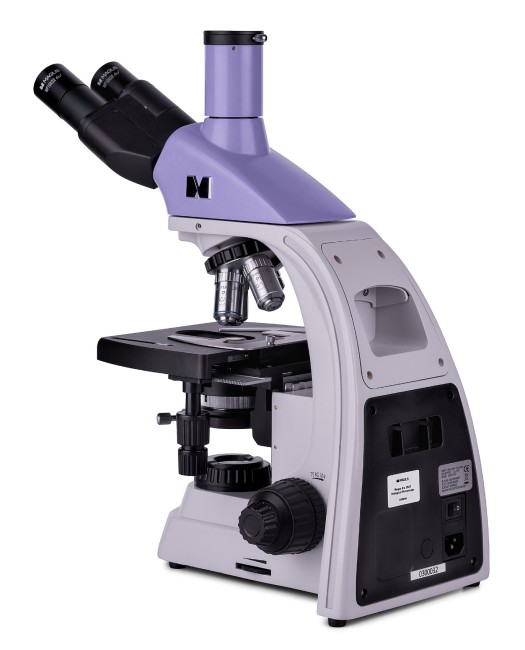

Микроскоп биологический цифровой MAGUS Bio D250T LCD
Описание
Микроскоп предназначен для наблюдения прозрачных и полупрозрачных биологических образцов в виде мазков и срезов в проходящем свете в светлом поле. Установка опциональных компонентов позволит использовать методы темного поля, фазового контраста и поляризации. Микроскоп подходит для рутинной лабораторной работы, научных исследований, обучения.

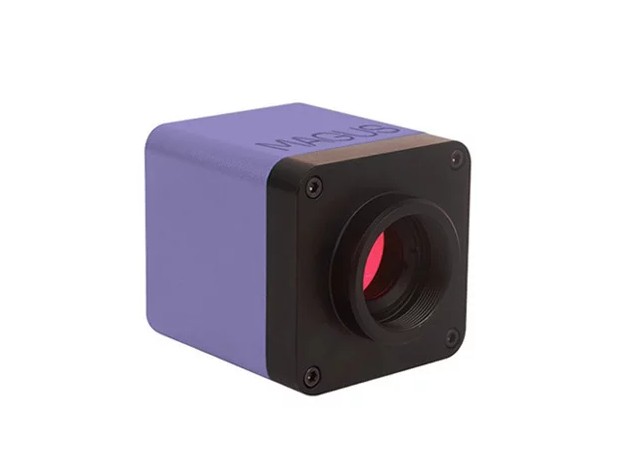

Цифровая камера
Цифровая HDMI-камера MAGUS CHD10 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).
Камера автономная, не требует подключения к компьютеру и установки дополнительных программ. Для получения изображения камеру присоединяют непосредственно к телевизору, монитору или проектору.
Интерфейс HDMI обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Видеозапись ведется с частотой 60 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор

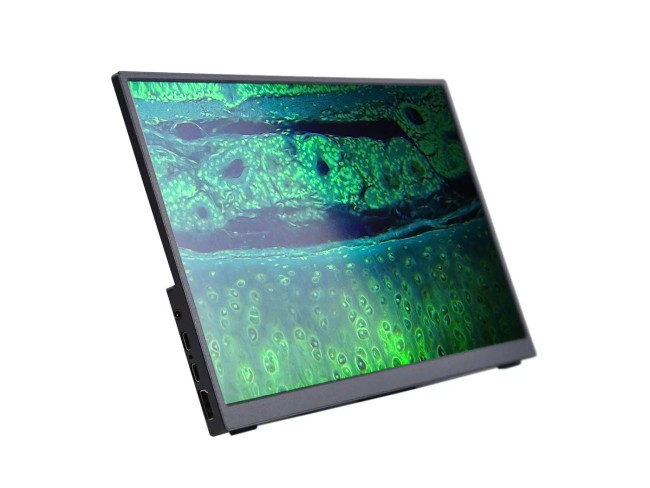

Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus. Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

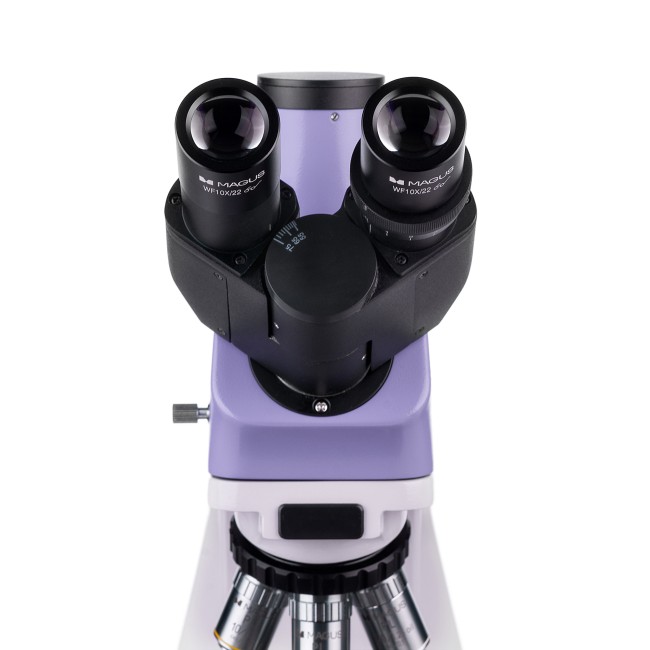

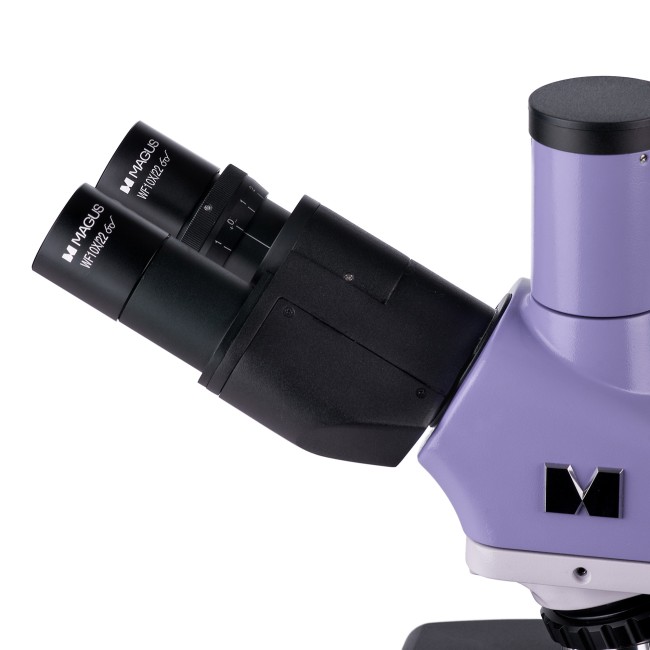

Визуальная насадка

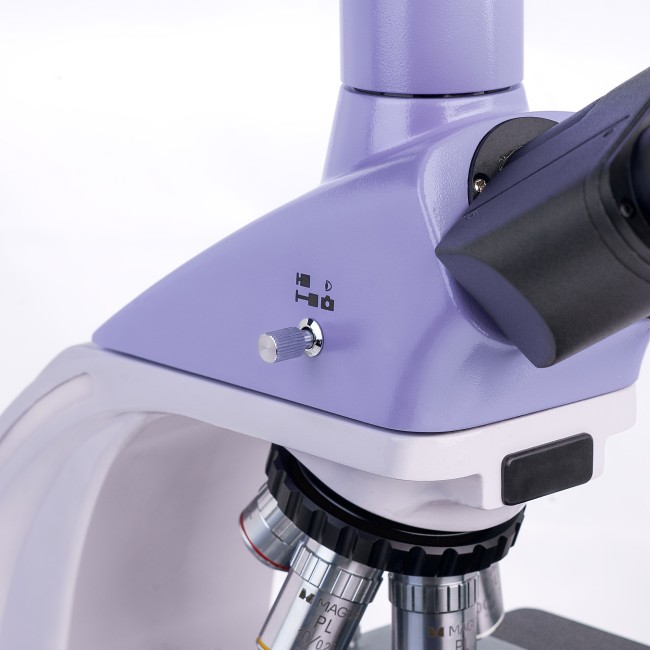

Тринокулярная визуальная насадка с оптикой, рассчитанной на бесконечность. Тубусы насадки вращаются на 360°. Пользователь выбирает высоту выноса зрачка в соответствии с собственным ростом. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации.

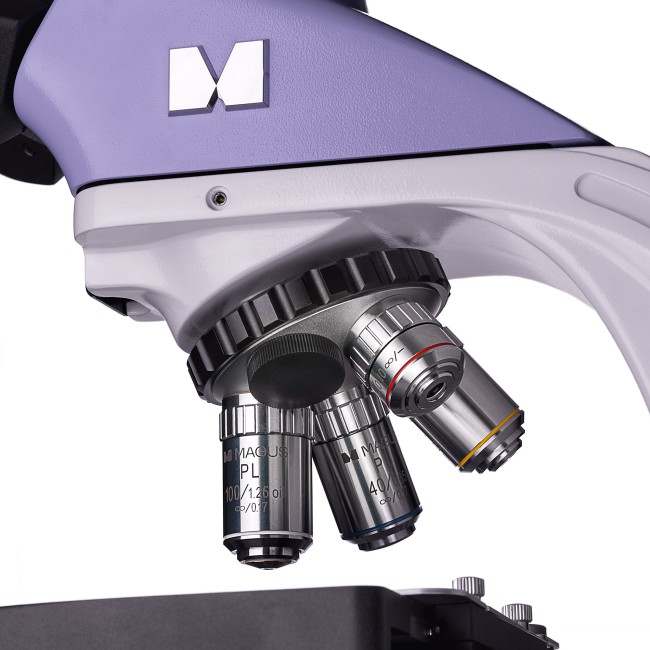

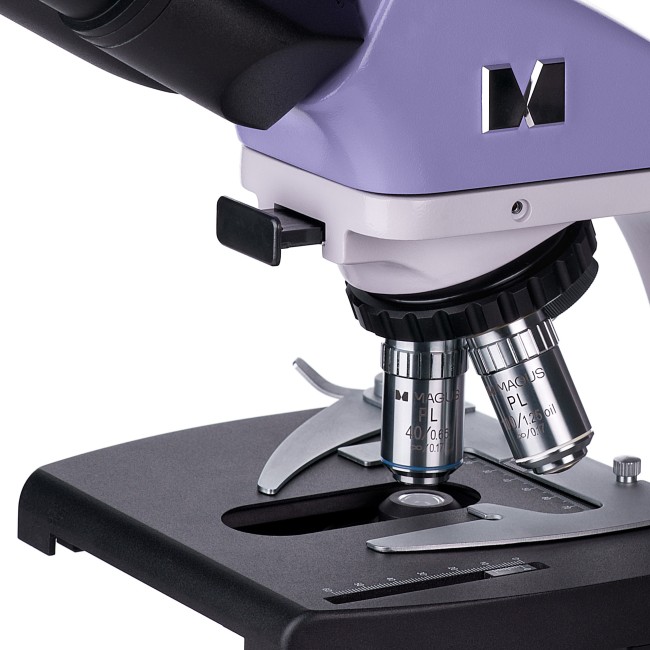

Револьверное устройство
Револьвер на 5 объективов. Свободное гнездо револьвера для установки дополнительного объектива, который позволит получить еще одно увеличение внутри диапазона кратности. Револьвер повернут «от наблюдателя»: пользователь видит объектив, который ввел в ход лучей, пространство над столиком свободно.

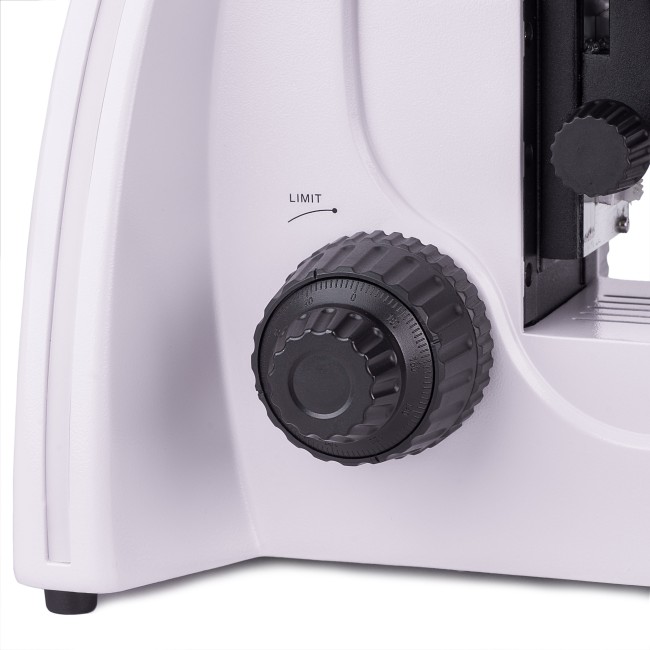

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Настройка фокуса происходит плавно и без усилий.

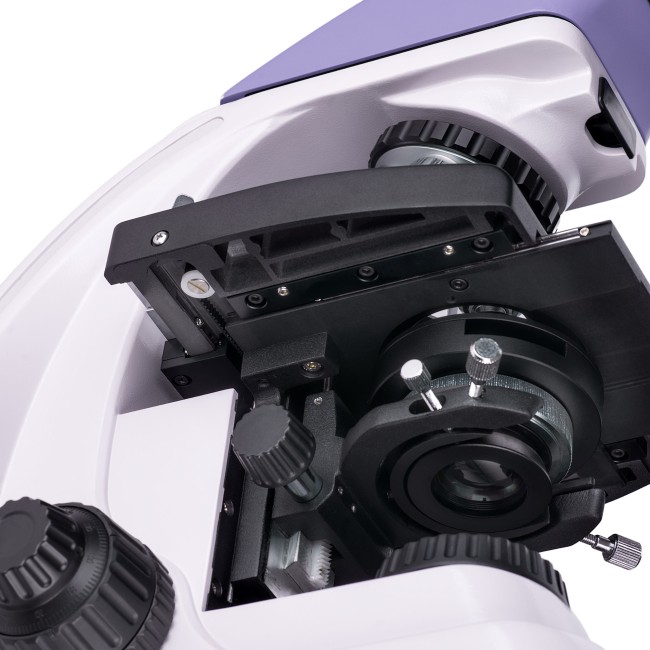

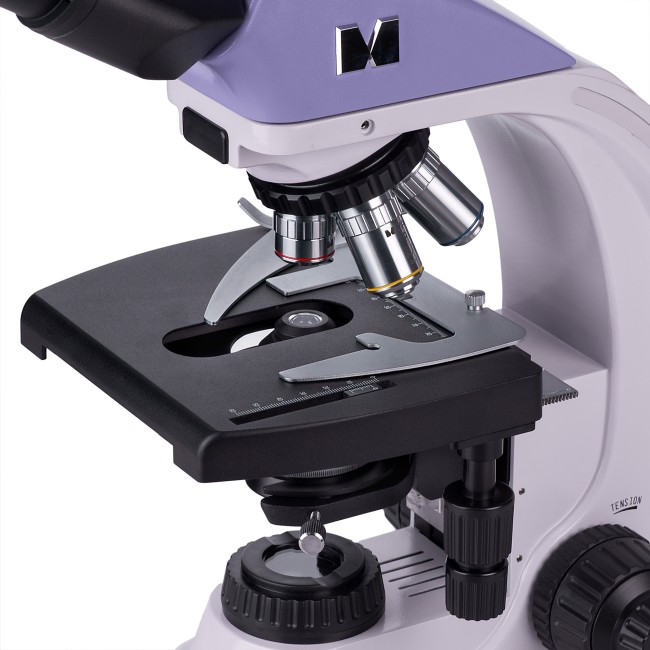

Предметный столик
У столика отсутствует выдвижная зубчатая рейка по оси Х, что повышает эргономичность работы. Механизм с ременной передачей плавно перемещает объект. Препаратодержатель крепится двумя винтами, при быстром ручном сканировании его можно снять.
Конденсор Аббе
Конденсор имеет слот для установки слайдера темного поля или слайдера фазового контраста. Установка слайдера экономит время при переключении с одного метода исследования на другой.

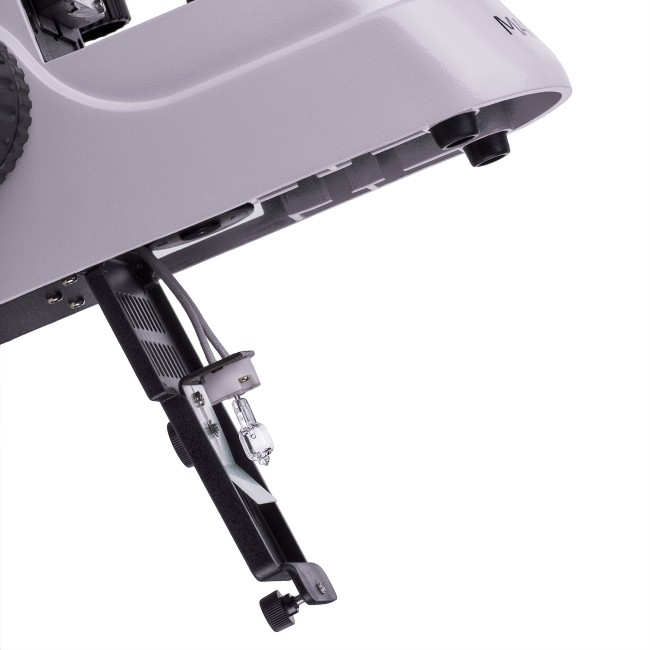

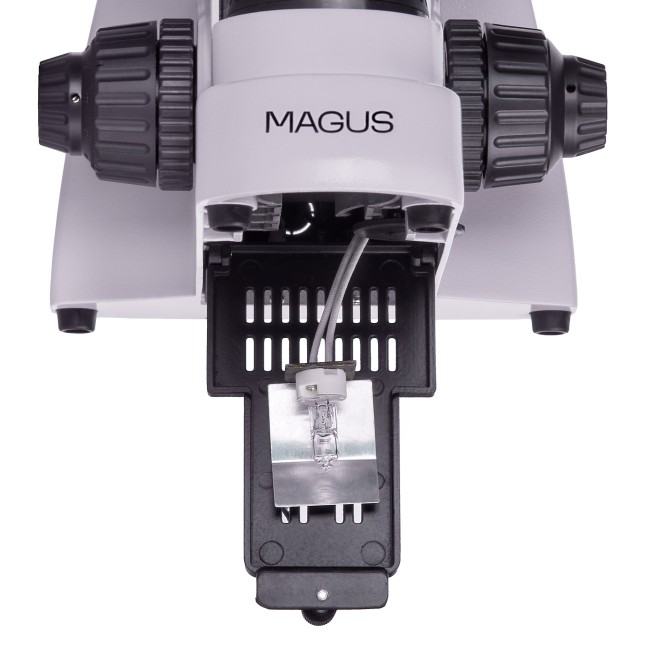

Источник света
Галогенная лампа излучает теплые тона, привычные для глаз. Замена лампы требует минимум усилий. 30-ваттная лампа излучает достаточную яркость для работы на всех объективах по методу светлого поля, темного поля и фазового контраста.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, устройства для работы по методу темного поля, фазового контраста и поляризации, цифровые камеры, калибровочные слайды.
Основные особенности микроскопа:
- Тринокулярная насадка с вертикальным тубусом для установки цифровой камеры и изменением высоты взора
- Осветитель – мощная галогенная лампа 30 Вт для яркого естественного освещения
- Эргономичная конструкция для удобства длительной работы
- Широкая линейка полностью совместимых дополнительных аксессуаров
- Ручка для переноски микроскопа
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ
- Интерфейс HDMI для высокой и стабильной скорости передачи информации
- Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор или телевизор
- 60 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Встроенное программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

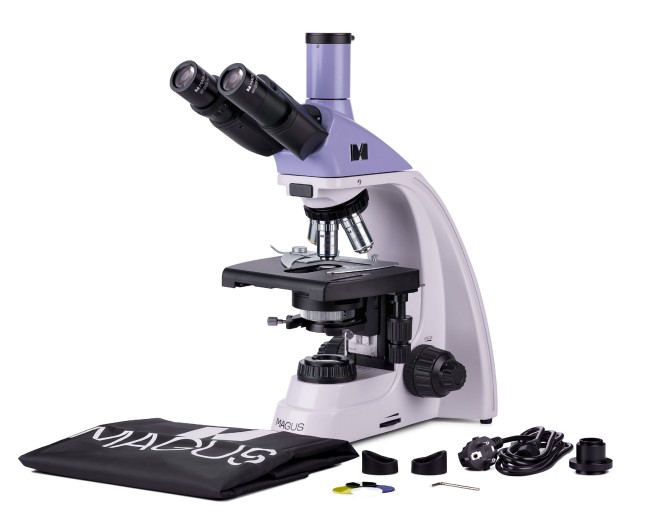

Комплектация
- Цифровая камера MAGUS CHD10 (цифровая камера, кабель HDMI (1,5 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD20
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, конденсорным устройством и револьвером объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: 4x/0,1
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,65 (подпружиненный)
- Объектив-планахромат, рассчитанный на бесконечность: 100x/1,25 ми (подпружиненный)
- Окуляры 10x/22 мм с удаленным зрачком (2 шт.)
- Наглазники окуляров (2 шт.)
- Светофильтры (4 шт.)
- Переходник под крепление C-mount для работы с камерой
- Флакон с иммерсионным маслом
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: 20х/0,4
- Объектив-планахромат, рассчитанный на бесконечность: 60х/0,80 (подпружиненный)
- Фазово-контрастное устройство
- Фазовый слайдер
- Конденсор темного поля А 0,9
- Конденсор темного поля иммерсионный А 1,36–1,25
- Слайдер темного поля
- Устройство простой поляризации
- Калибровочный слайд
Характеристики
| Производитель | MAGUS |
| Тип микроскопа | биологический, цифровой |
| Назначение | лабораторный |
| Увеличение, крат | 40 — 1000 |
| Материал оптики | оптическое стекло |
| Тип насадки | тринокулярная |
| Насадка микроскопа | Gemel (Зидентопф с вращением тубусов на 360°) |
| Поворот окулярной насадки | есть, на 360° |
| Угол наклона окулярной насадки | 30° |
| Диоптрийная коррекция окуляров | ±5 диоптрий на левом тубусе |
| Межзрачковое расстояние, мм | 48 — 75 |
| Посадочный диаметр окуляров | 30 мм |
| Дисплей | IPS, 13,3", 1920x1080 (Full HD), 60 Гц, LED-подсветка, питание: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
| Окуляры | 10х/22, удаленный зрачок 10 мм |
| Объективы | планахроматические, 4x/0.10, 10x/0.25, 40xs/0.65, 100xs/1.25 (масляный) |
| Объективы/рабочее расстояние, мм | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20х); 0,46 (60хs) |
| Парфокальная высота | 45 мм |
| Коррекция на длину тубуса микроскопа | бесконечность |
| Револьверное устройство | на 5 объективов |
| Предметный столик | 180x150 мм, двухкоординатный механический, без выдвижной рейки |
| Диапазон перемещения препарата, мм | 75 × 50 |
| Конденсор | центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста |
| Крепление конденсора | ласточкин хвост |
| Диафрагма | ирисовая, полевая, апертурная |
| Освещение по Кёлеру | есть |
| Фокусировка | коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Тип подсветки | галогенная |
| Тип лампы подсветки | 12 В/30 Вт, цоколь G4 |
| Расположение подсветки | нижнее |
| Источник питания микроскопа | сеть переменного тока, 220±22 В / 50 Гц |
| Метод исследования | светлое поле, темное поле (опционально), фазовый контраст (опционально), поляризация (опционально) |
| Вес микроскопа | не более 8 кг |
| Габаритные размеры микроскопа | не более 200x436x400 мм (ШхВхД) |
| Цифровая камера в комплекте | есть |
| Место использования | канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
| Число мегапикселей | 2 |
| Тип сенсора | CMOS, цветной |
| Чувствительный элемент | SONY Starvis CMOS, цветной, 1/2,8" (5,57x3,13 мм) |
| Размер пикселя, мкм | 2.9 |
| Чувствительность при λ= 550 нм, В/лк-с | 1300 |
| Спектральный диапазон, нм | 380 — 650 |
| Способ экспозиции | ERS (электронный скользящий затвор) |
| Кадровая частота, 1/с | 60 (1920x1080 HDMI) |
| ПО, драйверы | HDMI: встроенное |
| Программные возможности | размер изображения, яркость, время выдержки |
| Возможность подключения доп. оборудования | фазово-контрастное устройство (конденсор и объективы), конденсор темного поля (сухой или масляный), устройство простой поляризации (поляризатор и анализатор) |
| Формат изображения | *.jpg |
| Формат видео | *.h264, *.mp4 |
| Максимальное разрешение, пикс | 1920 × 1080 |
| Выход | HDMI 1.4, USB (мышь), SD (карты памяти до 32 ГБ) |
| Системные требования | не требует подключения к компьютеру |
| Источника питания камеры | сетевой адаптер 12 В/1 А |
| Диапазон рабочих температур | 5°C ... 35°C |
| Страна-изготовитель | КНР |
| Гарантия производителя | 5 лет |
