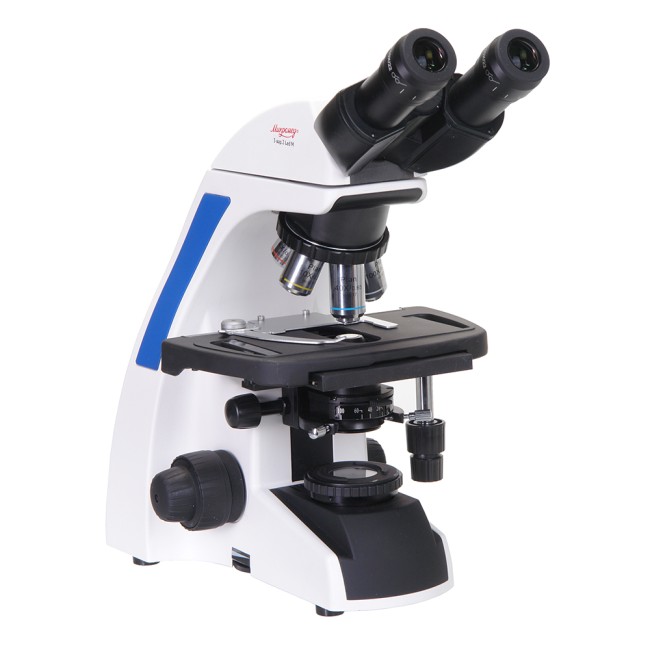

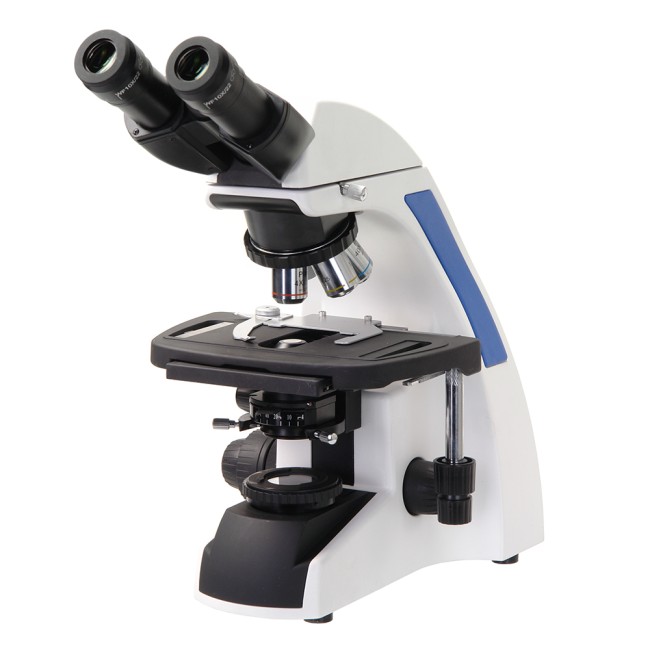

Микроскоп биологический Микромед 3 (вар. 2 LED М)
Описание
Бинокулярный микроскоп Микромед 3 (вар. 2 LED М) предназначен для исследований препаратов в проходящем свете по методу светлого поля, а также по методу темного поля в комплекте с соответствующими устройствами, поставляемыми по дополнительному заказу.
Микроскоп может быть использован в медицине, биологии, ботанике, химии и других областях науки. Применяется при диагностических исследованиях в клиниках и больницах, а также для учебных целей в высших учебных заведениях. На бинокулярном микроскопе можно изучать окрашенные и неокрашенные объекты в виде мазков и срезов.
Объективы стандарта DIN, рассчитаны на бесконечную длину тубуса, парфокальная высота объективов 45 мм.
Отличительные особенности
Сохранив все достоинства серии Микромед 3, данный вариант исполнения имеет дополнительные преимущества:
- Светодиодный источник проходящего света высокой мощности. Светодиод поддерживает постоянную цветовую температуру, близкую к солнечному свету. По сравнению с галогенной лампой, светодиод имеет более низкую величину рассеивания мощности. Светодиод обеспечивает яркое освещение всего поля, сравнимое по яркости с галогенной лампой 30 Вт.

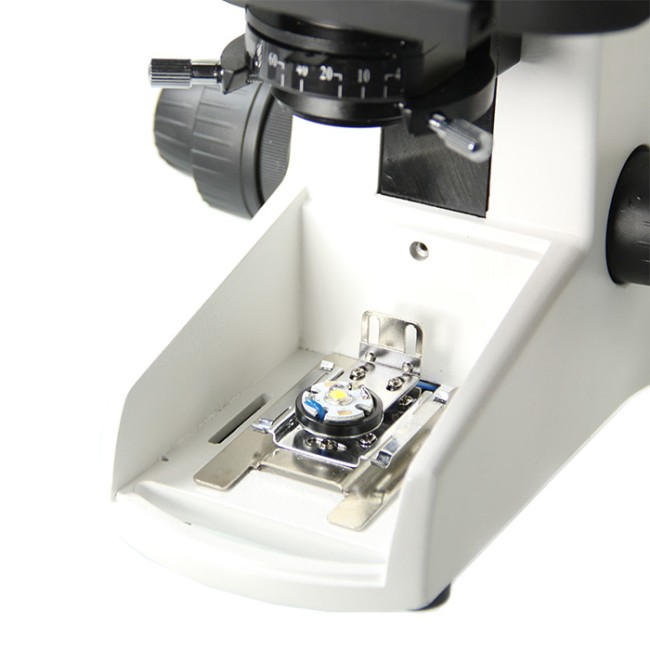

- Узел крепления коллектора выдвижной на салазках, что обеспечивает легкий доступ к источнику света.
- Поворотная визуальная насадка конструкции Gemel. Межзрачковое расстояние изменяется в пределах 48–75 мм. Визуальная насадка поворачивается на 360°. Пользователь может выбрать положение выноса зрачка в соответствии с собственным ростом. Так, если межзрачковое расстояние составляет 65 мм, то при повороте передней части визуальной насадки на 180° можно поднять окулярные тубусы на 34 мм.
- Система формирования изображений с широким полем. Окуляры, используемые в микроскопе Микромед 3 (вар. 2 LED M), имеют поле зрения Ø22 мм, удаленный зрачок и регулировку диоптрий на каждом окуляре. Являясь частью оптической схемы микроскопа, работая в паре с используемыми объективами, окуляры помогают избежать искривления изображения по краю поля зрения и желто-зеленого окрашивания. Широкопольные окуляры позволяют быстро найти объект и удобно вести наблюдение. Окулярные тубусы имеют надежную конструкцию крепления окуляров, которая исключает возможность случайного выпадения окуляров при перемещении микроскопа.

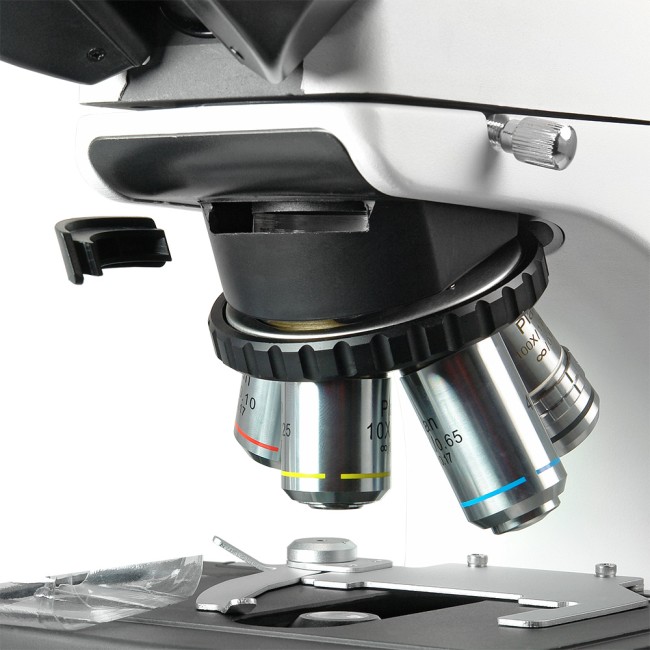

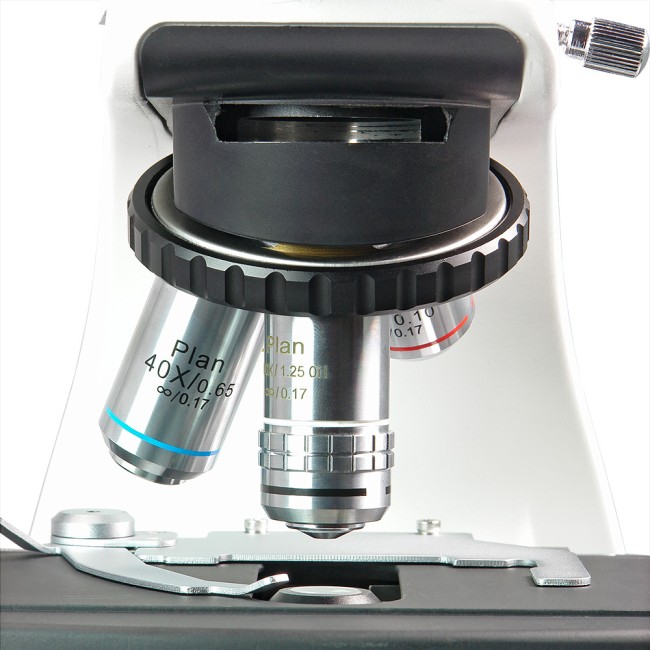

- Объективы новой конструкции. Для получения изображение идеальной четкости используются планапохроматические объективы с коррекцией на бесконечность. Данный объектив способен не только убрать искривления по полю, но и улучшить степень контрастности изображения.
- Устойчивая конструкция штатива. Y-образная конструкция основания штатива обеспечивает устойчивость микроскопа и удобство оператора при работе. Пространство слева можно использовать для различных приспособлений в работе. А изогнутый профиль соответствует требованиям эргономики.
- Удобная конструкция рукоятки и хранения шнура. Рукоятка в задней части штатива гарантирует удобство и безопасность при переноски микроскопа. На задней части штатива есть место для хранения сетевого шнура.

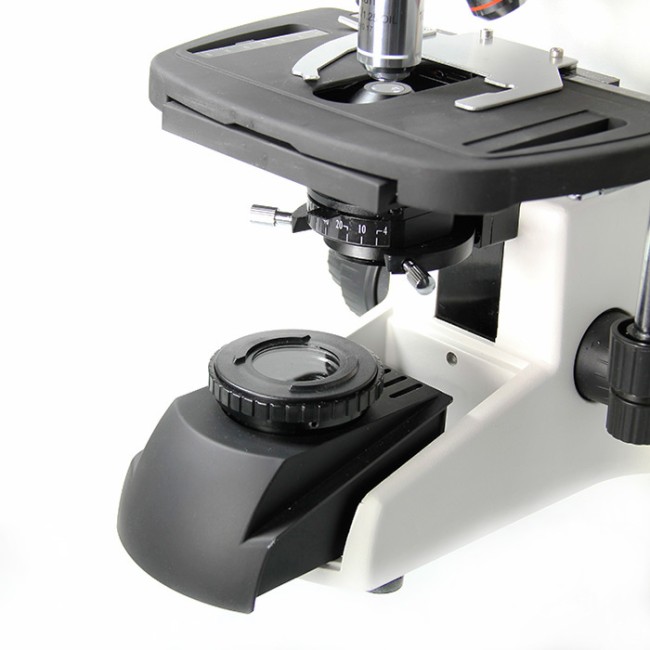

- Наблюдение по методу светлого поля. В микроскопе Микромед 3 (вар. 2 LED M) реализована система освещения по Кёллеру (встроенный осветитель – светодиод, коллектор с регулируемой полевой диафрагмой, регулируемый конденсор Аббе). Данная осветительная система, используемая совместно с новыми апохроматическими объективами и широкопольными окулярами, гарантирует изображение высокого разрешения и высокой степени контрастности при любом увеличении. Светодиод обеспечивает яркое освещение всего поля.

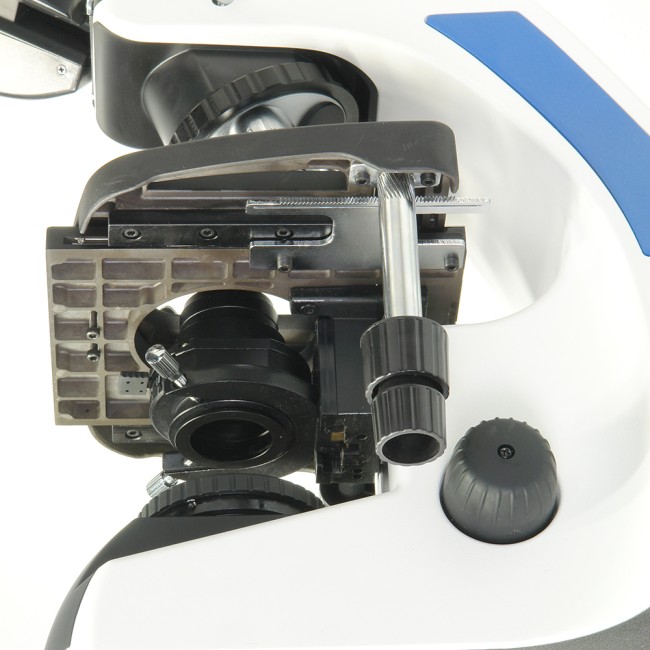

- Предметный столик. Широкая поверхность. Отсутствие направляющей зубчатой рейки по оси X для эргономичной работы и удобной транспортировки. Механизм с ременной передачей позволяет рейке не выходить за края столика, что обеспечивает плавность перемещения. Покрытие, стойкое к воздействию реагентов и средствам дезинфекции. Съемный держатель образца для быстрого ручного сканирования препаратов.
№ п/п | Группа | Наименование | Количество, шт. | Примечание |
---|---|---|---|---|
1 | Составные части | Штатив со встроенным в основание светодиодным осветителем и источником питания | 1 | Узел крепления коллектора — выдвижной на салазках |
2 | Револьвер на 5 позиции объективов | 1 | Установлен на штативе | |
3 | Насадка бинокулярная ICO Infinitive конструкции Gemel поворотная на 360º с наклоном на 30º | 1 | ||
4 | Столик прямоугольный механический 220x145 мм двухкоординатный | 1 | Перемещение препарата 76x55 мм, маркировка столика 80x60 мм, управляется правой рукой | |
5 | Сменные части | Центрируемый Конденсор Аббе светлого поля N. А. 1,25 регулируемый по высоте с держателем светофильтров | 1 | Установлен на штативе |
6 | Объектив планахромат 4x/0,1 ∞/0.17 WD 27.8 мм | 1 | ||
7 | Объектив планахромат 10x/0,25 ∞/0.17 WD 8 мм | 1 | ||
8 | Объектив планахромат 40x/0,65 ∞/0.17 (подпружиненный) WD 0.6 мм | 1 | ||
9 | Объектив планахромат 100x/1,25 ∞/0.17 (масляно-иммерсионный, подпружиненный) WD 0.13 мм | 1 | ||
10 | Окуляр 10x/22 мм | 2 | ||
11 | Наглазники на окуляры | 2 | На окулярах | |
12 | Светофильтр голубой | 1 | ||
13 | Принадлежности и запасные части | Шнур сетевой | 1 | |
14 | Флакон с иммерсионным маслом | 1 | ||
15 | Светодиод 5 Вт | 1 | Установлен в штативе микроскопа | |
16 | Вставка плавкая 1 А, 250 В | 3 | Одна установлена в штативе микроскопа | |
17 | Документы | Руководство по эксплуатации | 1 |
Микроскоп позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (в комплект не входит). Видеоокуляр устанавливается в один из тубусов визуальной насадки при помощи переходника 23,2-30 мм.
Характеристики
Производитель | Микромед |
Тип микроскопа | биологический |
Назначение | лабораторный, медицинский |
Увеличение, крат | 40 — 1000 |
Материал оптики | оптическое стекло |
Тип насадки | бинокулярная |
Поворот окулярной насадки | есть, на 360° |
Угол наклона окулярной насадки | 30° |
Диоптрийная коррекция окуляров | ±5 диоптрий на обоих тубусах |
Межзрачковое расстояние, мм | 48 — 76 |
Посадочный диаметр окуляров | 30 мм |
Окуляры | 10x/22 мм — 2 шт. |
Объективы | планахроматические, 4x/0.10, 10x/0.25, 40xs/0.65, 100xs/1.25 (масляный) |
Парфокальная высота | 45 мм |
Коррекция на длину тубуса микроскопа | бесконечность |
Коррекция на толщину покровного стекла | 0,17 мм |
Револьверное устройство | на 5 объективов |
Предметный столик | 220x145 мм, механический двухкоординатный, без выступающих зубчатых реек |
Диапазон перемещения препарата, мм | 76 × 55 |
Конденсор | Аббе, центрируемый, регулируемый по высоте, наибольшая числовая апертура 1,25 |
Диафрагма | полевая, апертурная |
Освещение по Кёлеру | есть |
Фокусировка | точная; грубая |
Материал корпуса | металл |
Тип подсветки | светодиодная |
Мощность светодиода | 5 Вт |
Цветовая температура | 4600–5200 K |
Расположение подсветки | нижнее |
Регулировка яркости | есть |
Питание подсветки | сеть 220 В/50 Гц |
Метод исследования | светлое поле, темное поле (опционально), фазовый контраст (опционально), поляризация (опционально) |
Вес микроскопа | 7,0 кг |
Габаритные размеры микроскопа | 220x370x410 мм |
Светофильтры в комплекте | голубой |
Страна-изготовитель | КНР |
Гарантия производителя | 12 месяцев |
Вес в упаковке | 8.5 кг |
Размер упаковки | 53 × 33 × 39 см |
