Видеоокуляр ToupCam UA1600CA 16MP, USB2.0

Видеоокуляр ToupCam 16.0 MP — цифровая камера предназначена для получения, передачи и воспроизведения на экране компьютера изображения, полученного в процессе работы с микроскопом.

Трансляция изображения происходит в реальном времени, анализ и обработка изображений производится с помощью программы ToupView.

Купить видеоокуляр ToupCam 16.0 MP рекомендуется для проведения научно-исследовательских работ, лабораторных исследований в медицине, криминалистических работ и т.п.

Основные свойства

• Тип сенсора — цветной CMOS Aptina MN34120©
• Разрешение сенсора — 4632×3488 пикс (16 Мпикс)
• Размер сенсора — 6.183×4.656 мм
• Размер пикселя — 1.335×1.335 мкм
• Интерфейс подключения — USB 2.0
• Совместимость с Windows XP / Vista / 7 / 8 / 10 (32 и 64 bit), Mac OS X, Linux
• Мощное ПО для обработки видео и фотоизображений ToupView
• Возможна установка на любой микроскоп при помощи переходников и адаптеров

Конструкция видеоокуляра

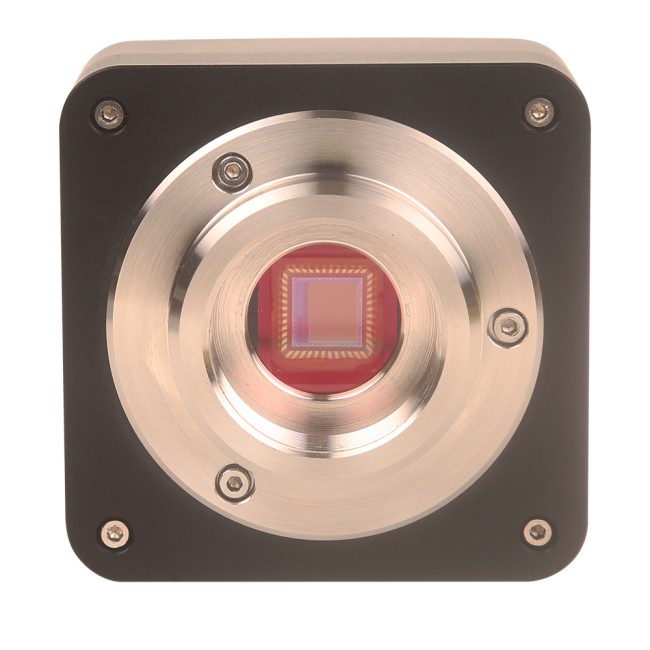

Корпус видеоокуляра изготовлен из алюминиевого сплава. За ИК фильтром (диапазон 380-650 нм) находится CMOS матрица размером 1/2.33". Максимальное разрешение матрицы составляет 4632×3488 пикс. В отличии от CCD матриц, матрицы CMOS имеют следующие преимущества: индивидуальная обработка каждого пикселя, уменьшенное энергопотребление, улучшенный баланс белого. А реализованная в видеоокуляре ToupCam 16.0 MP технология бининга (объединения нескольких пикселей в один), помогает увеличить скорость считывания и улучшает отношение сигнал-шум.

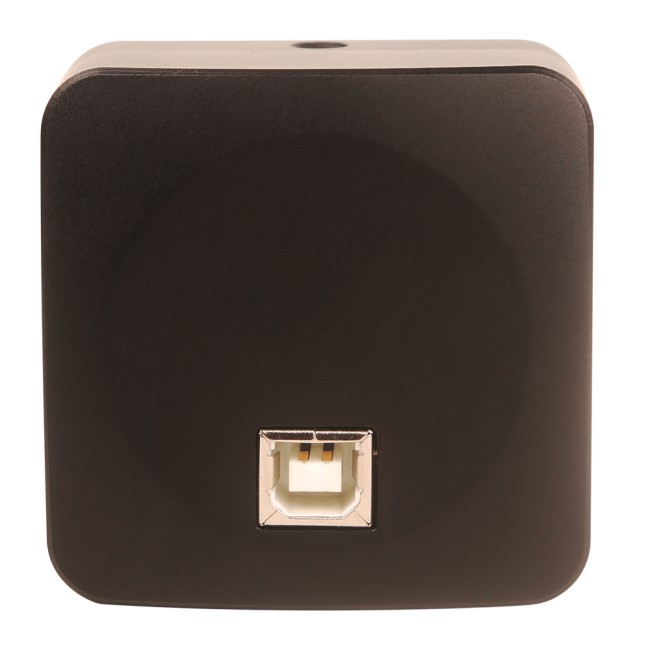

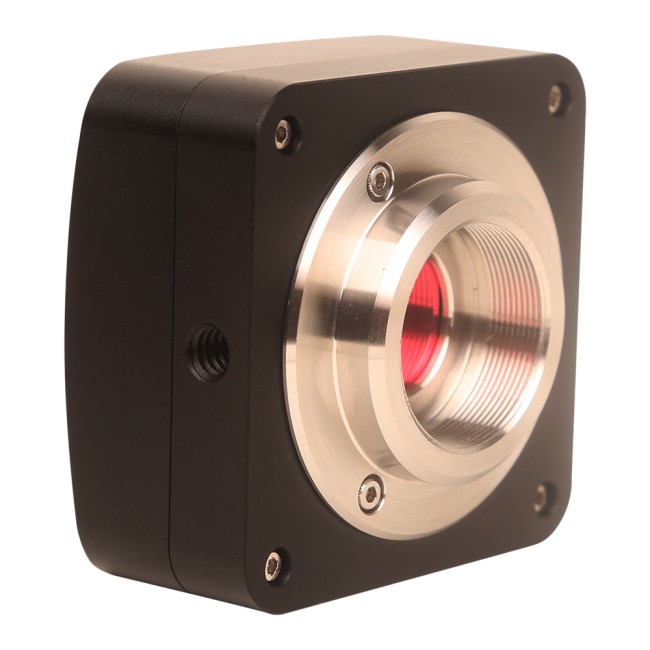

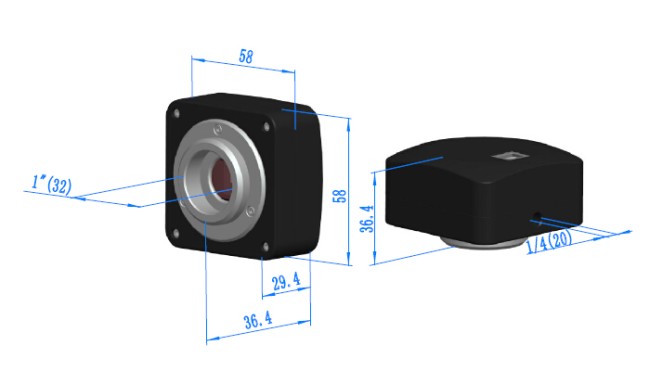

На обратной стороне корпуса находится USB 2.0 разъём для подключения видеоокуляра, а на нижней части корпуса предусмотрено отверстие с резьбой 1/4 дюйма. К этому отверстию можно, например, подсоединить держатель для планшета. Размер корпуса — 58×58×37 мм.

Для установки камеры на микроскоп необходимо использовать комплектный адаптер C-mount/23.2 мм, а для подключения к компьютеру в комплекте с окуляром идёт USB кабель длиной около 150 см.

Как определить поле зрения камеры

Поле зрения камеры при использовании с микроскопом зависит от размера матрицы, увеличения объектива микроскопа и увеличения адаптера для установки камеры. Расчёт размера поля зрения производится по формуле:

Поле зрения камеры (мм) = Размер матрицы (мм) / (Кратность объектива х Кратность адаптера)

Например, при использовании 20-х кратного объектива и комплектного адаптера — поле зрения камеры по горизонтали составит 6.183 / (20×0.5) = 0.618 мм, по вертикали 4.656 / (20×0.5) = 0.465 мм. Для оценки линейного разрешения полученное значение поля зрения необходимо разделить на текущее разрешение в пикселях.

Программное обеспечение

Видеоокуляр поставляется с программным обеспечением «ToupView», позволяющим с помощью компьютера захватывать, просматривать и редактировать полученные изображения. Данное ПО включает в себя различные инструменты обработки изображений.

«ToupView» позволяет сохранять файлы в формате BMP, TIFF, JPG, TFT, PNG и пр.

Комплектация

• Видеоокуляр ToupCam 16.0 MP — 1 шт
• Адаптер C-mount/23.2 мм — 1 шт
• Переходник 23.2 мм / 30.0 мм — 1 шт
• Переходник 23.2 мм / 30.5 мм — 1 шт
• USB кабель — 1 шт
• Диск с ПО — 1 шт
