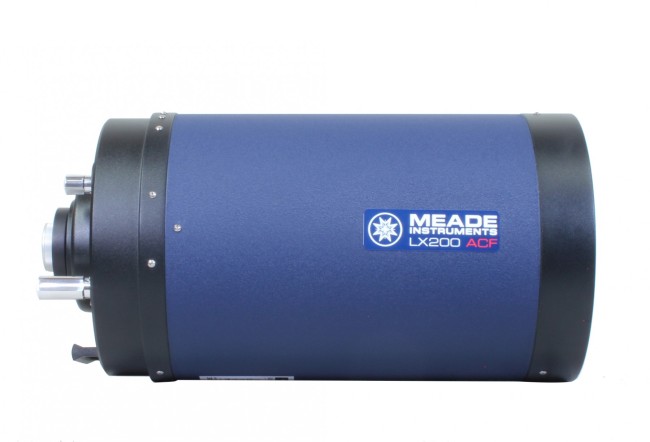

Оптическая труба Meade 10" f/10 LX200-ACF UHTC (крепление Losmandy)

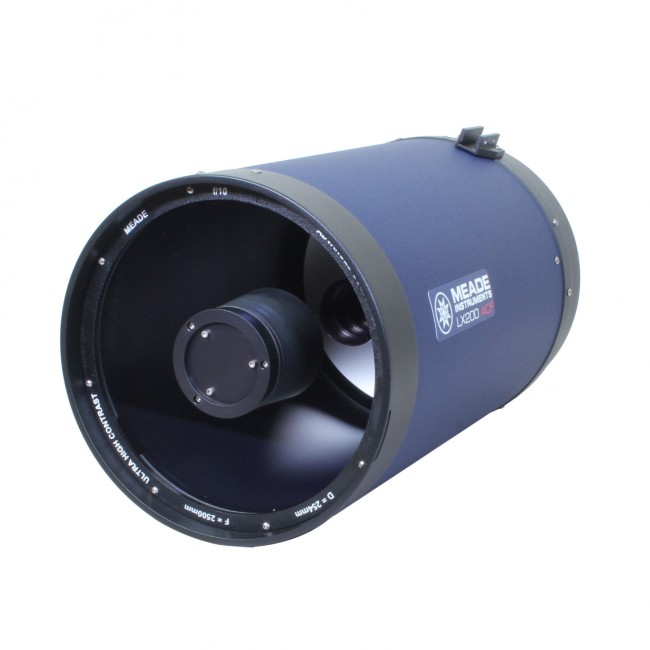

Оптическая труба выполнена по схема Шмидта-Кассегрена (ШК) с исправленной комой (Advanced Coma Free — ACF). Оптика трубы состоит из гиперболического вторичного зеркала и комбинации линзы-корректора и сферического главного зеркала, которая выступает в качестве одного гиперболического элемента. Благодаря этому качество изображения, даваемое системой ACF находится на одном уровне с Ричи-Кретьенами (РК), у которых главное зеркало гиперболическое. При этом, стоимость ШК значительно ниже.

Повышению контраста и проницающей способности способствуют современные покрытия оптических поверхностей от компании Meade, носящих название UHTC: Ultra-High Transmission Coatings, или покрытия с улучшенным пропусканием. UHTC — это комплекс просветляющих покрытий для линз и защитных покрытий для зеркал. Изготовленные с применением этой технологии линза-корректор, главное и вторичное зеркала образуют оптическую систему с минимальными потерями света. Увеличение светопропускания телескопа с технологией покрытий UHTC, по сравнению со стандартными покрытиями, составляет 15%.

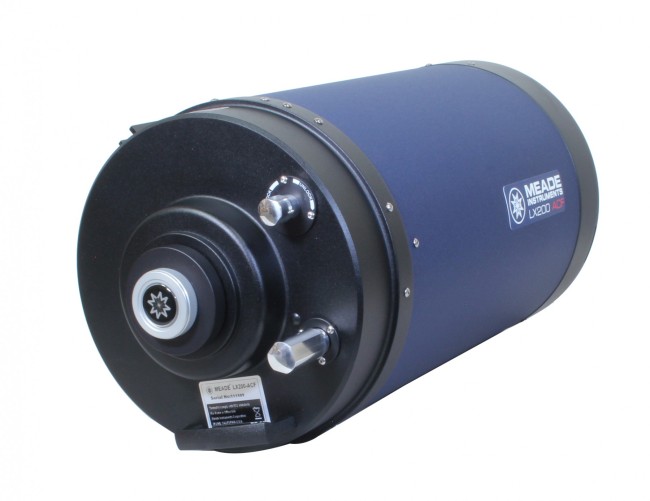

На задней части трубы имеется ручка фокусировки, которая осуществляется путем смещения главного зеркала (ГЗ), а также ручка блокировки ГЗ для астрофотосъемки на большой выдержке.
