Микротом ручной Mizar

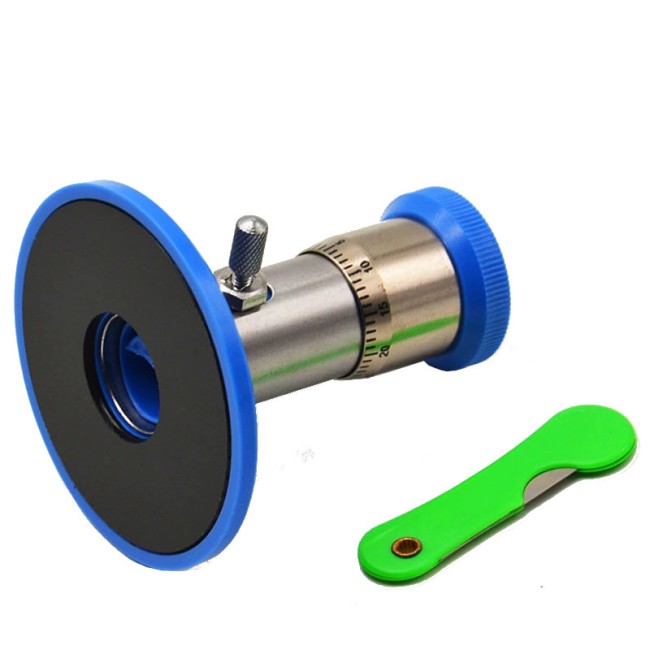

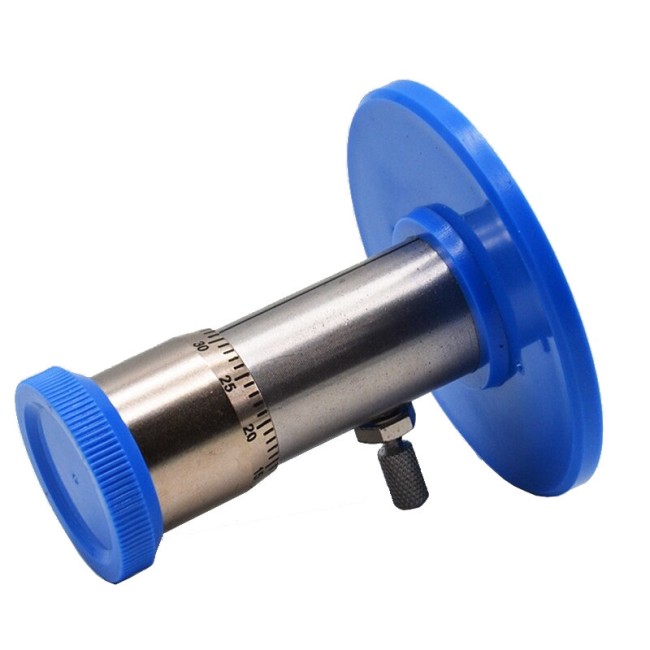

Микротом Mizar ручной с лезвием состоит из цилиндрического корпуса, состоящего из двух соосных, соединенных через микровинт деталей, и двух фланцев.

Верхняя часть корпуса изготовлена из черного полированного анодированного металла и имеет внутренний диаметр 21 мм. Внутри нее находится фиксатор, состоящий из двух плоских металлических пластин из нержавейки, имеющих на рабочей стороне накатку с шипами для удержания при изготовлении срезов биологического материала. Одна пластина фиксатора прикреплена к стенке фиксатора. Вторая пластина подвижная, подпружиненная ленточной пружиной. Биологический материл фиксируется блестящим винтом М4 с большой круглой головкой с накаткой. При вкручивании винта пластины сдвигаются и фиксируют образец, при выкручивании винта пластины раздвигает возвратная пружина. Максимальное расстояние, на которое могут быть раздвинуты пластины - 13 мм.

Верхняя часть корпуса запрессована в алюминиевый полый фланец, в который вклеен шлифованный стеклянный диск с внутренним отверстием по наружному диаметру трубки корпуса.

Предназначение стеклянного диска - направлять при нарезке образков лезвие, идущее в комплекте с микротомом. Для этого поверхность стекла имеет гладкую шлифованную, идеально ровную поверхность.

Нижняя часть корпуса большего диаметра, чем верхняя и изготовлена из никелированного металла. В верхней, конусной ее части по окружности нанесена шкала с цифрами от 0 ...10 и так далее до пятидесяти. Цифры означают микроны. Цена деления шкалы один микрон.

Для справки: 1 микрон равен одной миллионной метра или оной тысячной миллиметра. Это очень маленькая величина, сопоставимая по размеру с одним клеточным слоем растения.

Две части корпуса сопряжены друг с другом через микровинт. При вращении по часовой стрелке нижней части корпуса относительно верхней на оно деление шкалы, биоматериал выдвигается из микротома на один микрон и наоборот.

Нижняя часть корпуса запрессована во фланец из черного твердого пластика, имеющий прямую накатку по окружности. Этот фланец выполняет одновременно роль подставки и ручки для приложения усилия вращения.
