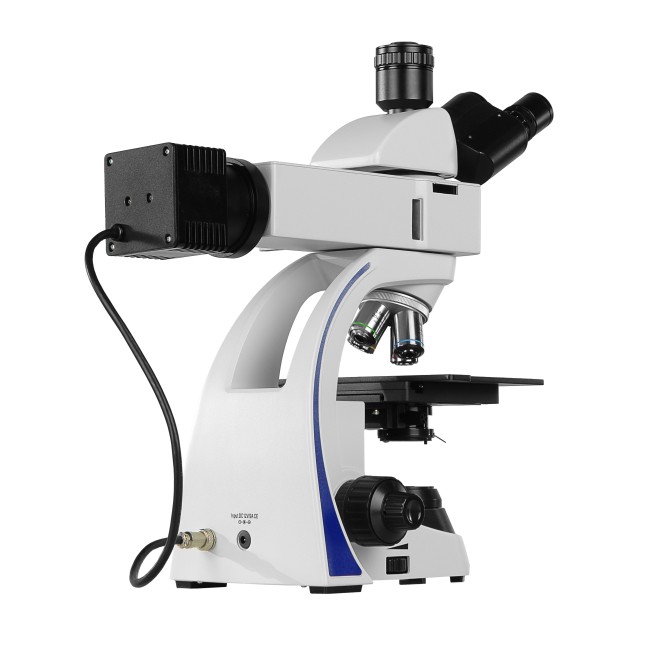

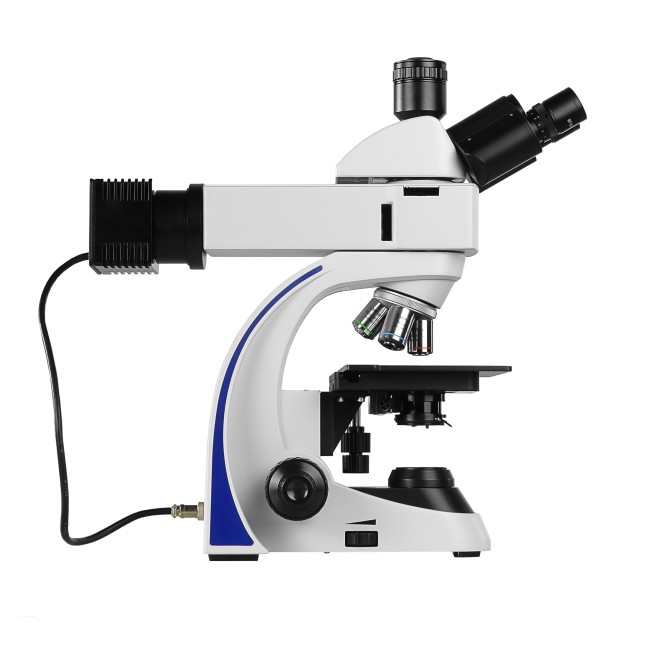

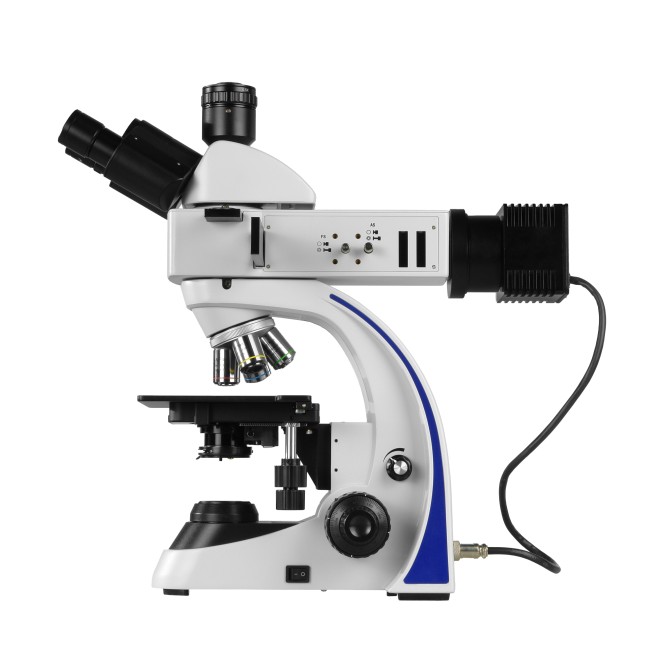

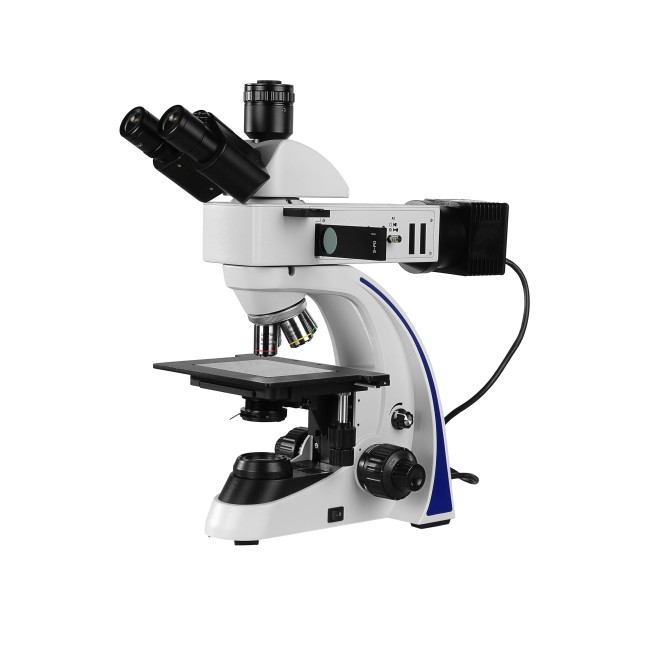

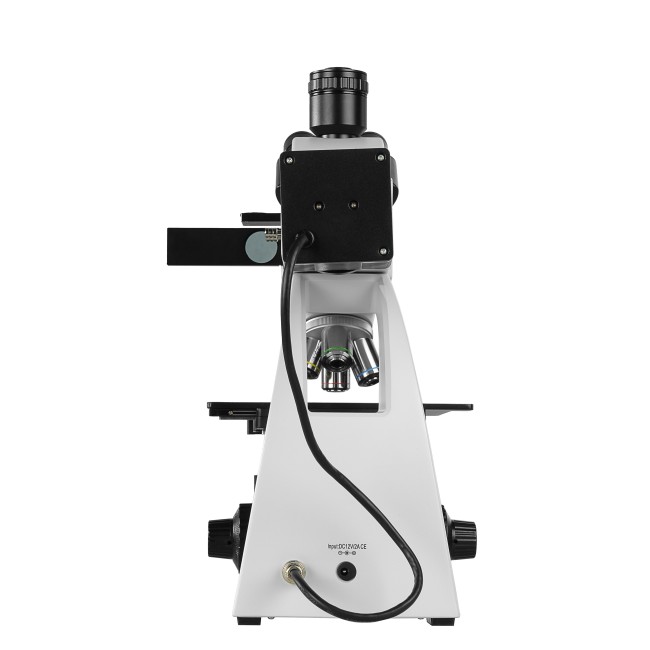

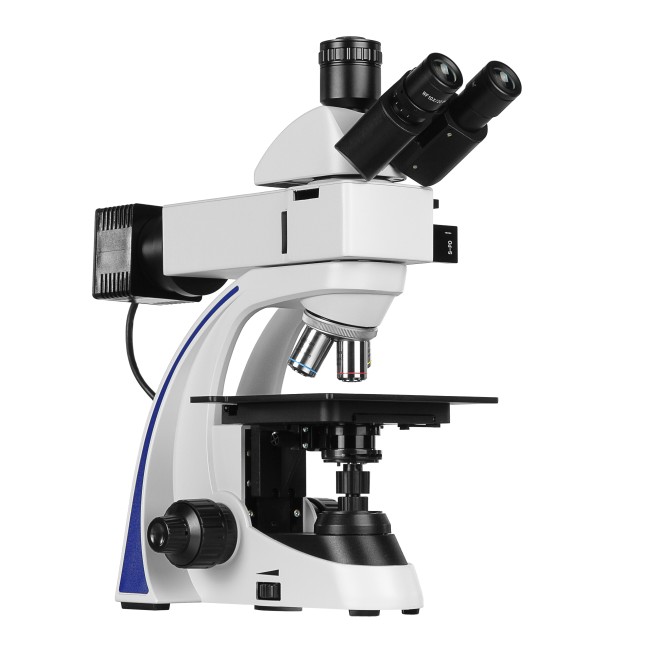

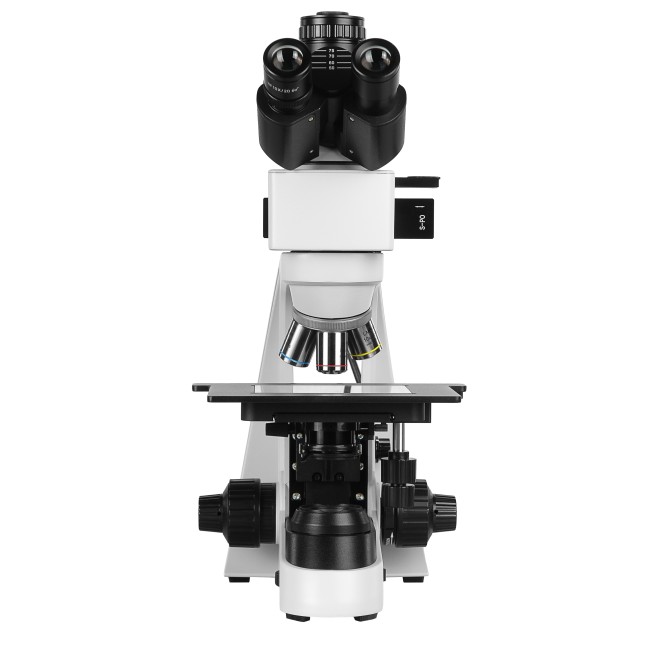

Микроскоп Микромед МЕТ-4

Металлографический исследовательский микроскоп для наблюдения микроструктур металлов и различных материалов в проходящем и отраженном свете. Исследования в поляризованном свете. Оптическая схема «бесконечность» и объективы планахроматы c увеличенным рабочим расстоянием. Увеличение в базовой комплектации 40х - 500х. Тринокулярная визуальная насадка с адаптером C-mount.

Больше, чем металлографический
Микроскоп Микромед МЕТ-4 относится к профессиональным исследовательским микроскопам и предназначен для изучения микроструктур металлов и их сплавов, геолого-рудных исследований. Но не только – микроскоп широко применяется на производстве, в археологии, микроэлектронике и во всех областях науки и техники в которых необходимо изучать структуры различных материалов, а также в криминалистике и в учебном процессе. Исследования могут проводиться как в проходящем, так и в отраженном обыкновенном, и поляризованном свете.

Микроскоп входит в линейку исследовательских микроскопов Микромед, заслуживших отличную репутацию за высокое качество оптических и механических деталей, точную сборку и прецизионную настройку каждого микроскопа.

Совершенная конструкция
Микроскоп Микромед МЕТ-4 имеет оптическую схему, скорректированную на бесконечность, что в сочетании с высоким качеством оптических компонентов позволяет наблюдать безупречные изображения объектов.

Оптическая конструкция включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, осветитель проходящего света и модуль осветителя отраженного света. Наличие двух осветителей позволяет проводить исследования по методу светлого поля не только в отраженном свете, но и в проходящем свете.

Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей. Благодаря модульной конструкции, микроскоп Микромед МЕТ-4 легко модернизировать и обновлять.

Оптика без компромиссов

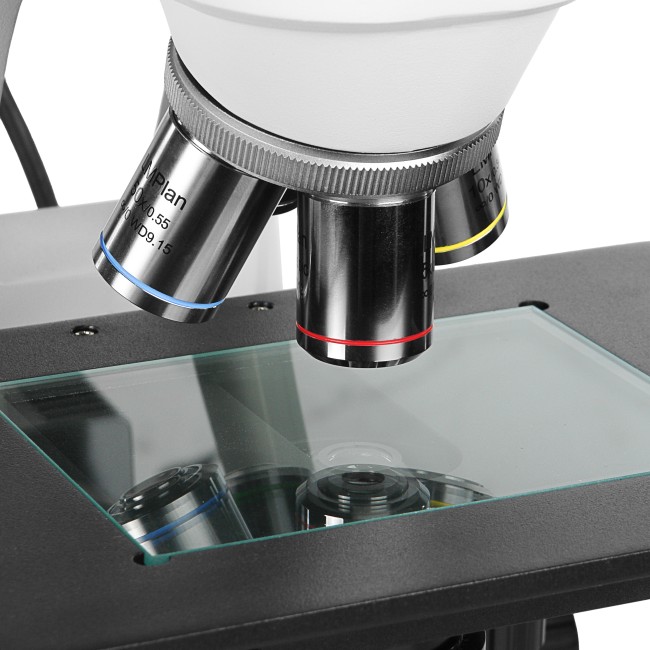

В базовый комплект микроскопа Микромед МЕТ-4 входят объективы LM PLAN с планахроматической коррекцией рассчитанные на бесконечность – 5x/0.15, 10x/0.30, 20x/0.40, 50x/0.55. По дополнительному заказу доступен объектив LM PLAN 100х/0.80. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям с высокой резкостью по всему полю. В сочетании с исправленным хроматизмом для трех длин волн, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы имеют увеличенное рабочее расстояние, и рассчитаны на работу без покровных стекол.
Объективы микроскопа парфокальны, это позволяет не терять наводку на резкость при смене увеличений. Объективы микроскопа установлены на револьверном устройстве, поэтому наблюдатель может быстро переходить к исследованиям с различными увеличениями.

Все оптические детали объективов, окуляров и визуальной насадки изготовлены из оптических стекол высокого класса с многослойным просветляющим покрытием поверхностей, что обеспечивает наблюдение контрастного и яркого изображения.

Комфорт при исследованиях

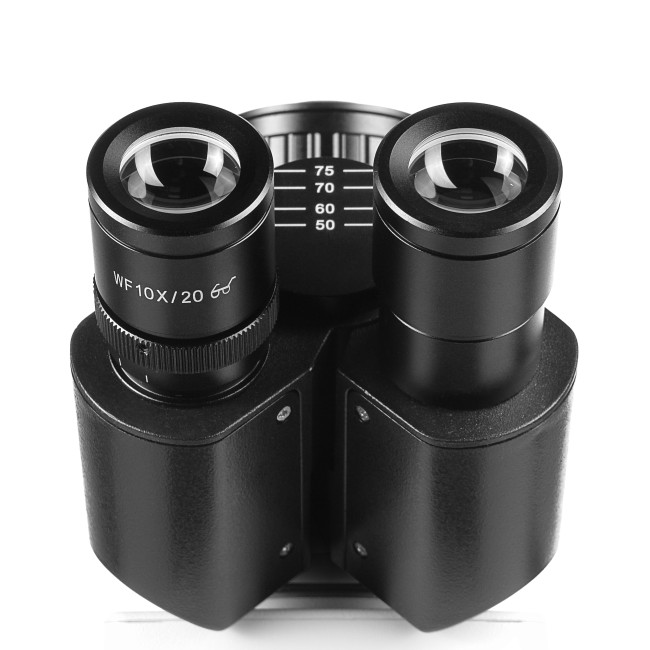

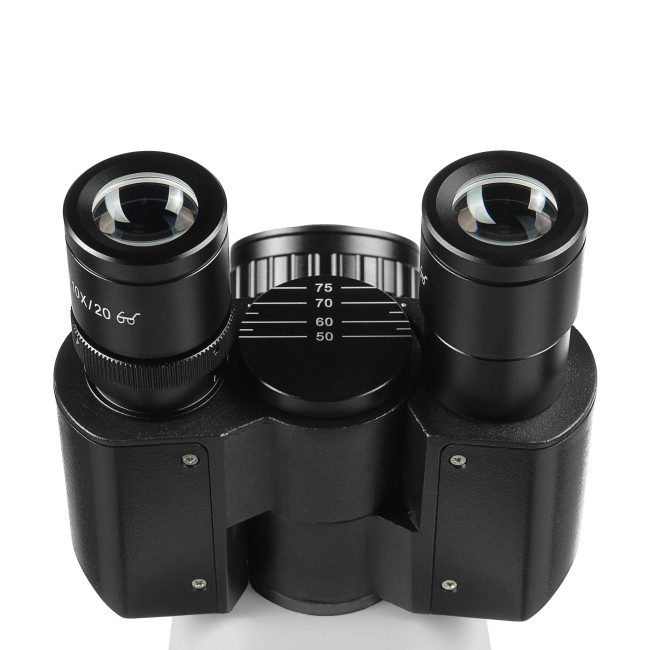

Микроскоп комплектуется окулярами широкого поля WF 10х/20 с вынесенным выходным зрачком, что позволяет комфортно проводить исследования как в очках, так и без них. По дополнительному заказу доступны окуляры WF 16х/13 и WF 10/20 с измерительной шкалой или сеткой. Визуальная насадка микроскопа имеет эргономичный угол наклона 30 градусов, позволяющий максимально снизить нагрузку на шейный отдел позвоночника исследователя и сделать комфортной работу на микроскопе.

Универсальное освещение

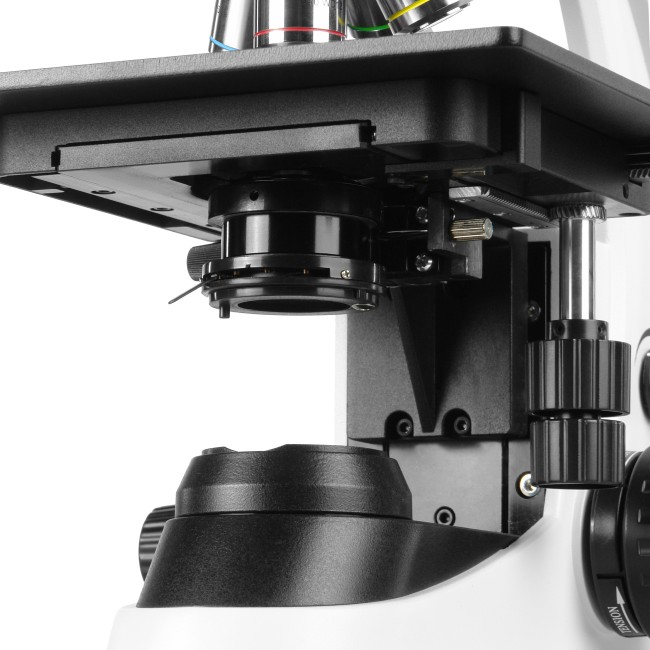

В отличие от большинства металлографических микроскопов Микромед МЕТ-4 оборудован двумя осветителями – не только отраженного, но и осветителем проходящего света, состоящим из оптического коллектора с мощным светодиодом и конденсора Аббе. Это позволяет проводить исследования как отражающих свет объектов, так и объектов прозрачных или полупрозрачных. Конденсор с NA = 1.25 имеет встроенную ирисовую апертурную диафрагму, его конструкция допускает перемещение по оптической оси в диапазоне 14 мм для настройки осветителя.

Осветитель отраженного света микроскопа имеет съемную модульную конструкцию.
Металлографический микроскоп часто используется для исследования объектов, плохо отражающих свет или, наоборот, отполированных до зеркального блеска, что накладывает особые требования к его осветительной системе.

По этой причине в микроскопе Микромед МЕТ-4 реализована сложная система прямого освещения предмета через объектив на основе схемы Кёлера. В этой схеме используется конденсор с мощным светодиодом и опак-иллюминатор, направляющий свет, отраженный от объекта в окулярные тубусы. Одновременно свет источника от конденсора направляется опак-иллюминатором через объектив микроскопа на предмет исследования. Свет в подобной системе падает на предмет точно в вертикальном направлении, и создает высокую интенсивность освещения строго в размер поля зрения объектива в пространстве предметов.

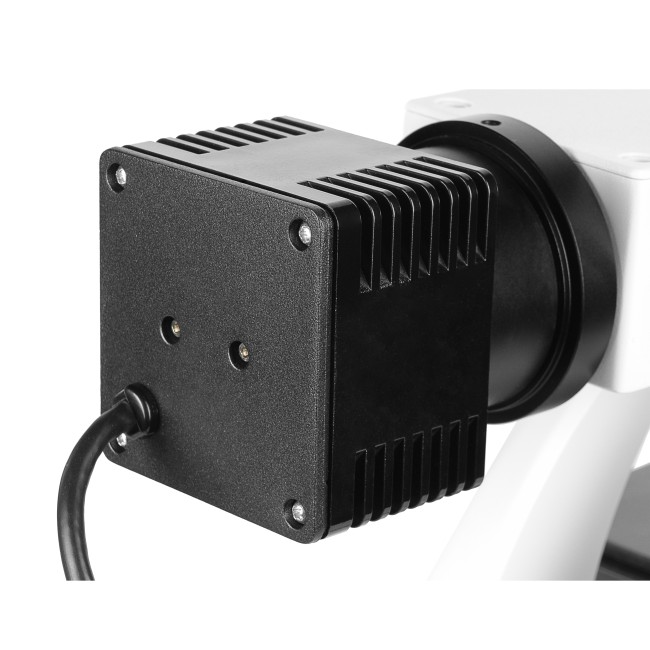

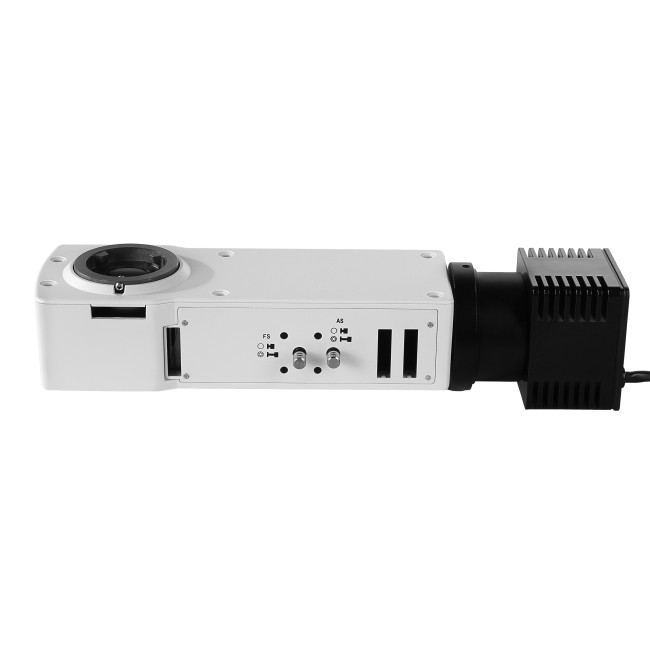

Осветитель отраженного света состоит из вынесенного фонаря со светодиодом и коллектором и корпуса с конденсором, полевой и апертурной диафрагмой и опак-иллюминатором. Диафрагмы имеют механизмы центрировки, в корпусе осветителя имеются слоты для комплектных слайдеров поляризатора и анализатора, а также для дополнительных интерференционных светофильтров. Корпус и фонарь осветителя образуют единый функциональный модуль.

В качестве источника проходящего света используется светодиод мощностью 3Вт, в осветителе отраженного света - 5Вт. Цветовая температура светодиодов 4500⁰К, каждый осветитель имеет независимую регулировку яркости. Питание осуществляется от сетевого адаптера 12В/2А.

Исследования в поляризованном свете

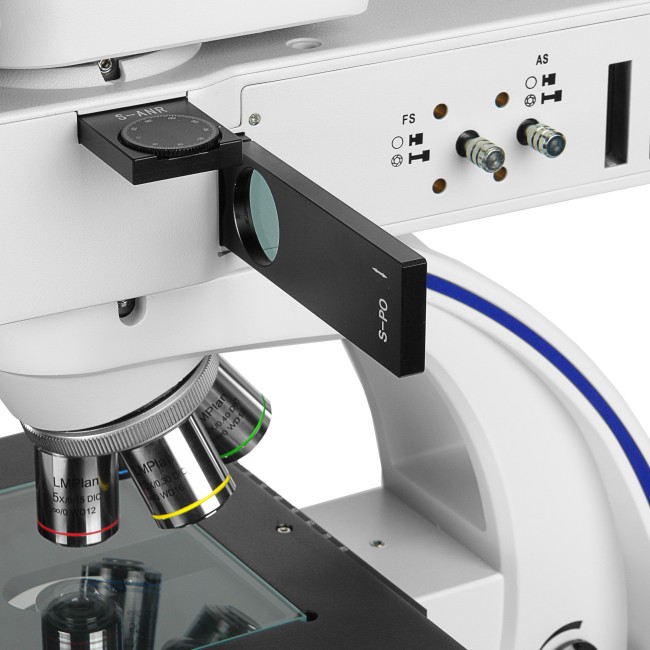

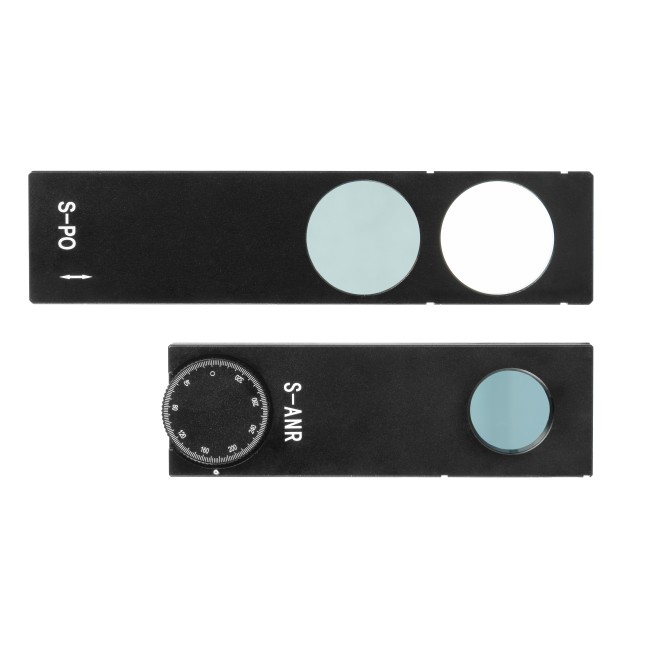

Осветитель отраженного света микроскопа Микромед МЕТ-4 предназначен для работы как с обычным светом, так и поляризованным. Благодаря возможности проводить исследования в поляризованном свете, можно обнаруживать и изучать анизотропные свойства объектов, например, кристаллов, жидких высокомолекулярных полимеров, жидких кристаллов и многое другое. Для работы в поляризованном свете используется выдвижной поляризатор с постоянной плоскостью поляризации и вращающийся на 360⁰ выдвижной анализатор. При работе с обычным светом поляризатор и анализатор из хода лучей выводятся.

Оптика плюс цифра

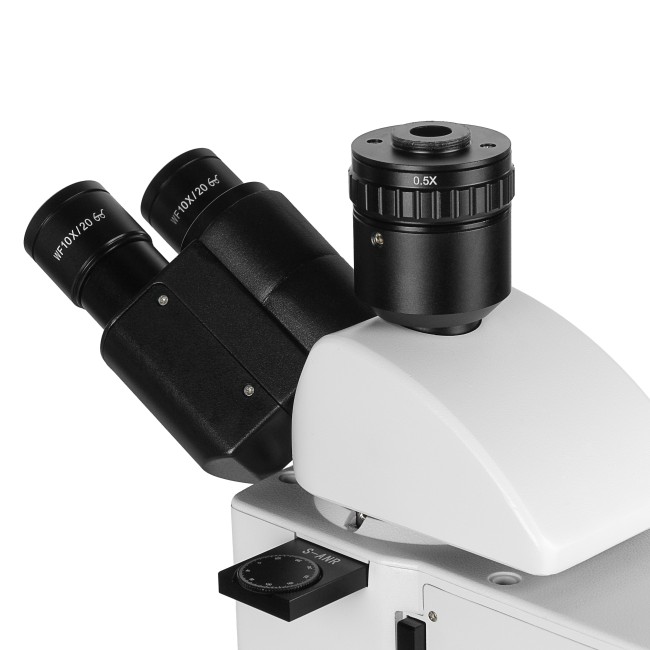

Тринокулярная конструкция визуальной насадки микроскопа позволяет передавать изображения на внешний монитор и записывать файлы с помощью дополнительной окулярной камеры - видеоокуляра, устанавливаемой в оптический выход канала визуализации. Отсутствие необходимости переключать световой поток с окуляров на камеру позволяет вести запись параллельно с наблюдением в окуляры.
Видеоокуляр устанавливается на адаптер стандарта С-mount. В базовый комплект поставки входит оптический адаптер с увеличением 0.5х, что позволяет без потерь информации использовать камеры с форматом сенсора от 1/3″ до 1/2″. Адаптер имеет оптическую конструкцию с внутренней фокусировкой для настройки парфокальности цифрового и оптического изображения.

Видеоокуляр в комплект не входит и приобретается отдельно.

Прецизионная фокусировка
Конструкция микроскопа Микромед МЕТ-4 предусматривает исследования крупных объектов, поэтому его конструкция обеспечивает значительный для прямого микроскопа диапазон перемещения предметного столика, составляющий 30 мм. Фокусировка осуществляется с помощью механизмов грубой и тонкой фокусировки, перемещающих предметный столик по направляющей с помощью зубчато - реечного механизма. Отсутствие люфтов обеспечивается демпфированной конструкцией механизма.

Рукоятки тонкой фокусировки имеют шкалу с ценой деления 0,002 мм и за один оборот перемещают предметный столик на 0,2 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.

Безопасный предметный столик
Микроскоп Микромед МЕТ-4 оборудован механическим предметным столиком с размерами 190 х 149 мм. Демпфированный механизм обеспечивает плавное перемещение объекта по направлениям X - Y в диапазоне 78 - 52 мм. Особенностью столика являются зубчатая направляющая оси X – при перемещении она не выступает за габариты столика, что делает работу с микроскопом безопасной. Столик имеет центральное прямоугольное отверстие для прозрачных и непрозрачных предметных вставок размером 120х90 мм.
Микроскоп для долгой службы.

Микроскоп имеет полностью металлическую ударопрочную конструкцию. Все детали механизмов фокусировки и перемещения предметного столика изготовлены из металлов. Штатив и основание получены методом литья под давлением из алюминиевого сплава. На основание и штатив микроскопа нанесено износостойкое покрытие с антистатическими свойствами. Подобная конструкция гарантирует надежность, стабильность, точность настроек и длительный срок службы.

Особенности:

• Оптическая схема «бесконечность»
• Планахроматические объективы c увеличенным рабочим расстоянием
• Прямое освещение через объектив на основе схемы Кёлера
• Исследования в поляризованном свете
• Осветитель проходящего света на конденсоре Аббе
• Увеличение в базовой комплектации 40х - 500х, с дополнительной оптикой 40х - 1600х
• Тринокулярная визуальная насадка

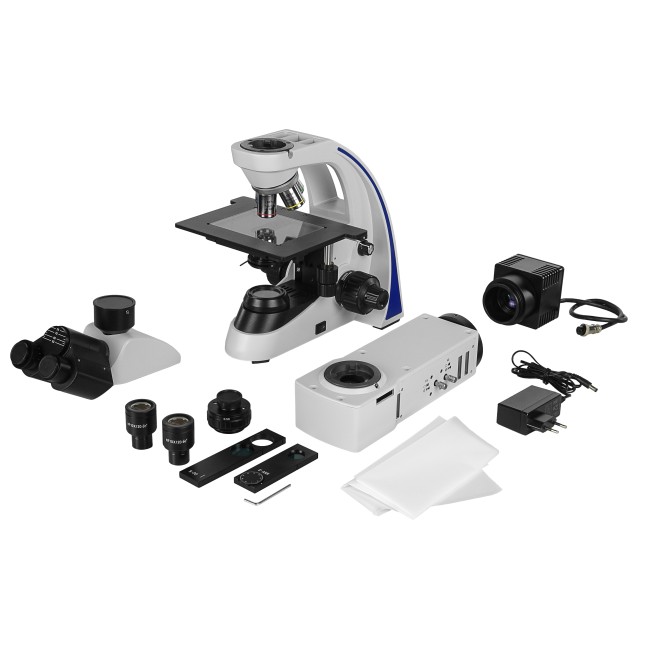

• Легко модернизируемая модульная конструкция
