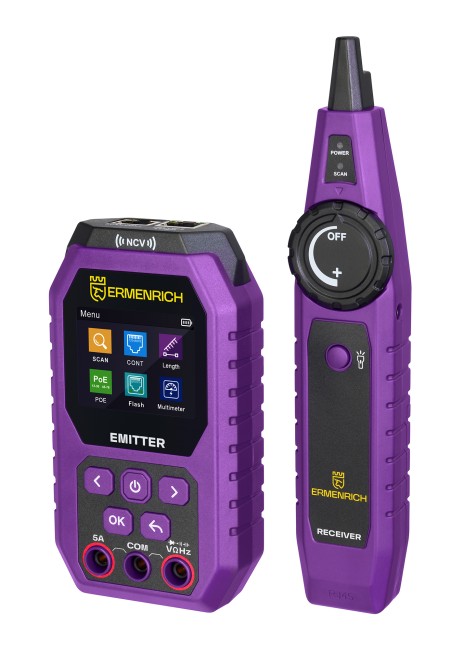

Кабельный тестер с мультиметром Ermenrich Ping SM75
Описание
Кабельный тестер с мультиметром Ermenrich Ping SM75 предназначен для использования специалистами, занимающимися монтажом, диагностикой и обслуживанием компьютерных сетей и телефонных линий. Функции мультиметра пригодятся при работе с электрооборудованием и электрическими кабелями.
Тестер помогает в определении текущего состояния кабелей, поиске обрывов и локальных неполадок. Также прибор используется для трассировки (от 0 до 1000 метров) и измерения длины кабеля (максимальная длина – 200 метров). Тестер с мультиметром имеет несколько специальных функций: бесконтактное определение напряжения (NCV), тест PoE (выяснение типа оборудования и его расположения), Port Flash (обнаружение сетевого порта с подключенным проводом на роутере или коммутаторе), поиск кабеля под нагрузкой, проверка исправности кабеля (обрыв, короткое замыкание, перекрещенные пары) и многое другое. Как мультиметр тестер заменяет собой сразу пять приборов: амперметр, вольтметр, омметр, частотомер, измеритель емкости.

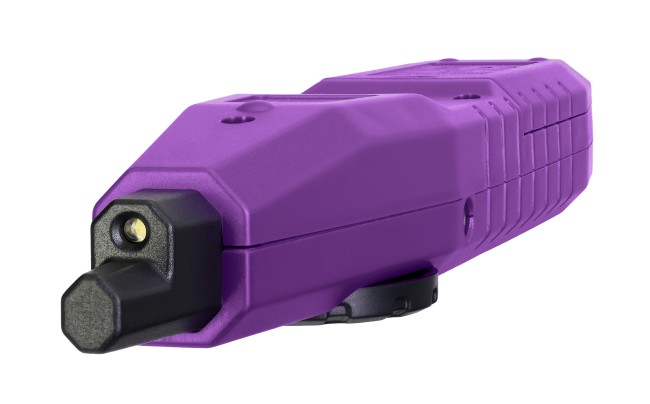

Передатчик и приемник работают от разных элементов питания: передатчик оснащен встроенным несъемным литиевым аккумулятором 3,7 В, а приемник питается от съемной батарейки 9 В. Результаты тестирования сети отображаются на цветном TFT-экране передатчика с диагональю 2,4''. Управление устройством производится через удобные яркие кнопки. В корпусе приемника имеется встроенный фонарик.
Основные особенности:
- Простая и быстрая трассировка, измерение длины кабеля, поиск ошибок монтажа
- Режим работы NCV для безопасного бесконтактного определения опасного напряжения
- Проблесковая индикация («Port Flash») для поиска кабеля по сетевому порту на коммутаторе/роутере
- Функции мультиметра для измерения параметров электрической цепи: постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости и частоты
- Время непрерывной работы передатчика и приемника при полном заряде батареи – 10 часов
- Определение обрыва, короткого замыкания и перекрещенных пар

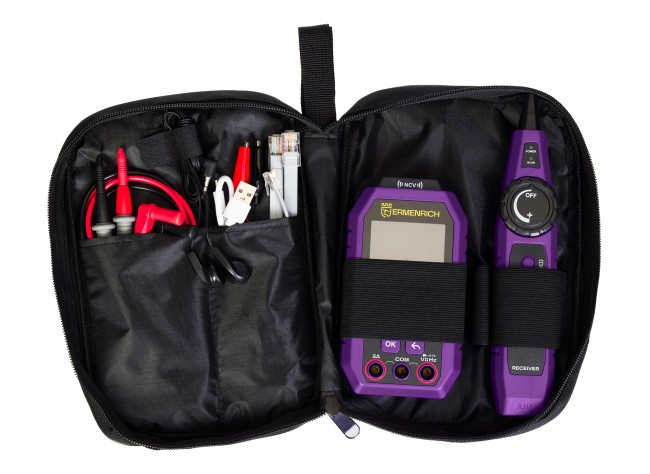

Комплектация:
- Передатчик
- Приемник
- Наушники
- Щуп – 2 шт.
- Кабель USB Type-C
- Сумка
- Инструкция по эксплуатации и гарантийный талон
Характеристики
| Производитель | Ermenrich |
| Выбор предела измерения | автоматический |
| Типы тестируемых кабелей | сетевой STP/UTP категорий 5E/6/6A |
| Типы обнаруживаемых кабелей | электрический, сетевой STP/UTP категорий 5/5E/6/6A |
| Измерение длины кабеля | есть |
| Проверка исправности кабеля | обрыв, короткое замыкание, перекрещенные пары |
| Проблесковая индикация (Port Flash) | полный дуплекс / полудуплекс, автосогласование / неавтосогласование, 10/100/1000 Мбит/с |

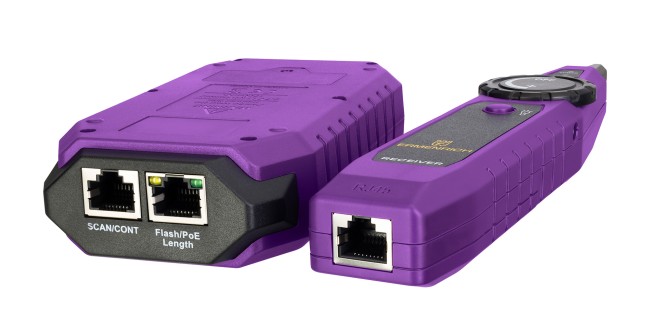

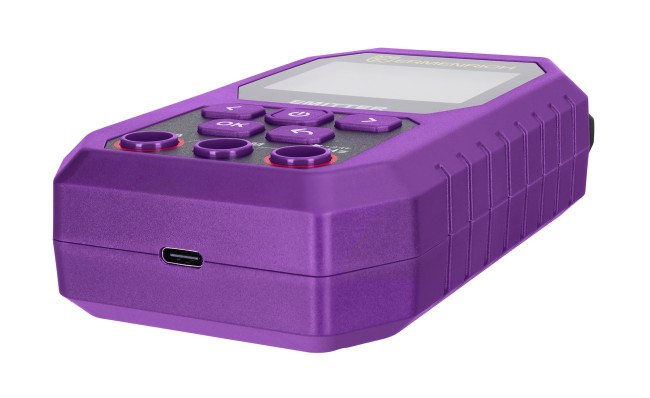

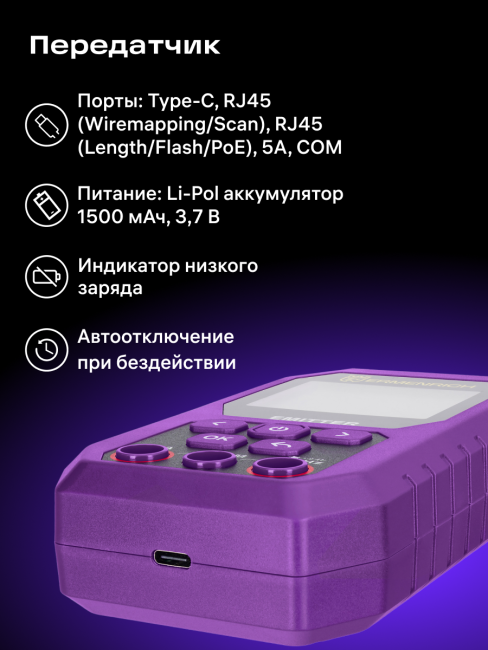

| Порты (передатчик) | Type-C, RJ45 (Wiremapping/Scan), RJ45 (Length/Flash/PoE), 5A, COM, для основных измерений мультиметра |
| Порты (приемник) | RJ45, наушники |
| Длина тестируемого кабеля, м | 600 (аналоговый режим), 1000 (цифровой режим) |
| Трассировка кабеля | есть |
| Тест PoE | есть |
| Определение типа питающего оборудования (PSE) | стандартное (IEEE 802.3af/at) |
| Определение полярности | есть |
| Диапазон измерения постоянного напряжения | 600 мВ – 610 В ±(0,5% + 3) |
| Диапазон измерения переменного напряжения | 600 мВ – 610 В ±(0,5% + 3) |
| Диапазон измерения постоянного тока | 1 мА – 3 А ±(0,8% + 3) |
| Диапазон измерения переменного тока | 1 мА – 3 А ±(0,8% + 3) |
| Диапазон измерения сопротивления | 600 Ом – 60 МОм ±(1,0% + 5) |
| Диапазон измерения емкости | 60 нФ – 6 мФ ±(2,5% + 60), 6 мФ – 30 мФ ±(5,0% + 10) |
| Пределы измерения частоты | 0–6 МГц |
| Диапазон измерения длины, м | 5 — 200 |
| Единицы измерения длины | метры/ярды, фут |
| Погрешность измерения | 3 м |
| Бесконтактное определение опасного напряжения (NCV) | есть |
| Дисплей | TFT |
| Размер дисплея | 2.4 дюйм |
| Подсветка дисплея | есть |
| Максимальный рабочий ток, мА | 200 |
| Автоматическое отключение питания | есть |
| Индикатор низкого заряда | есть |
| Время работы | 10 ч |
| Диапазон рабочих температур, °С | -10...+60 |
| Диапазон рабочей влажности, % | 20…70 |
| Страна-изготовитель | КНР |
| Гарантия производителя | 5 лет |
| Вес в упаковке | 0.63 кг |
| Размер упаковки | 29 × 17 × 5 м |
