Кабельный тестер Ermenrich NetGeeks NP30
Описание
Прибор для проверки рабочего состояния сетей Ethernet, измерения длины кабелей, обнаружения точек обрыва и короткого замыкания. Есть возможность определять расстояние до места обрыва. С помощью тестера также можно выявлять ошибки монтажа – перекрещенные и перевернутые пары. Прибор пригодится всем, кто профессионально занимается монтажом и обслуживанием кабельных сетей. В быту его можно использовать для проверки домашних интернет-кабелей.
Тестер используется для диагностики сетевых (STP/UTP категорий 5E/6/6A/7), телефонных и электрических кабелей. Предусмотрена функция Port Flash (проблесковая индикация) для определения порта, к которому подключен кабель. Длина кабелей LAN измеряется в диапазоне 5–350 м. Есть функция калибровки для достижения максимальной точности измерений.

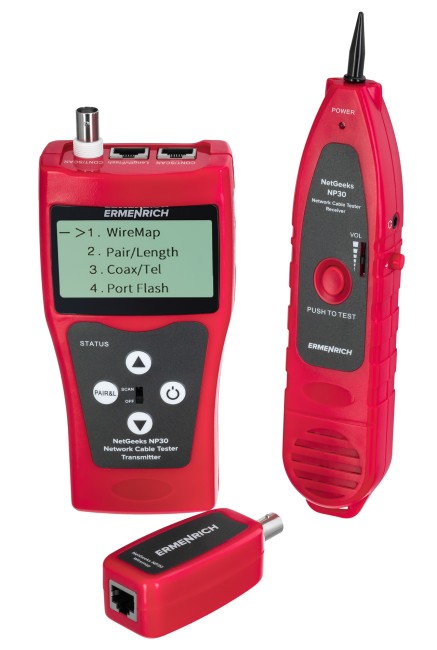

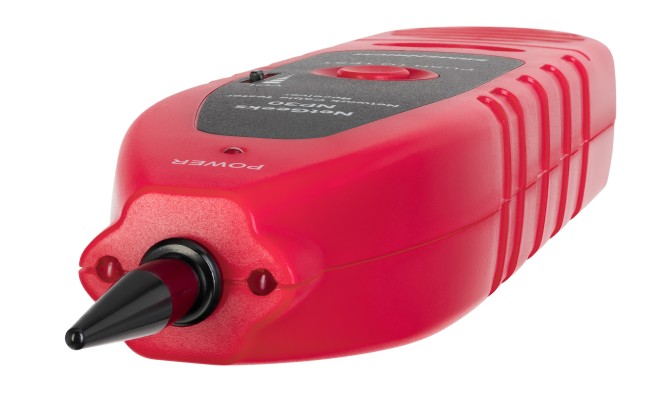

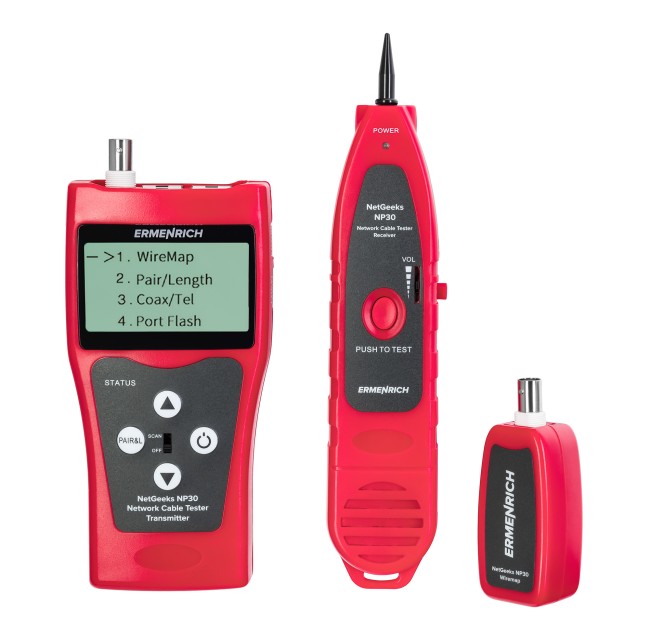

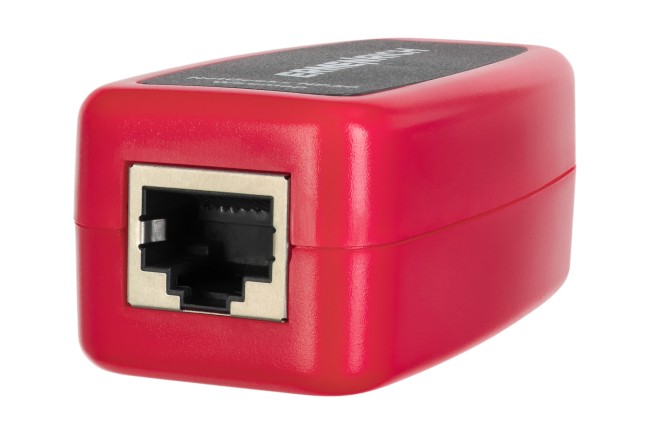

Тестер состоит из трех устройств: передатчика, приемника и дистанционного модуля. На передатчике расположены кнопки управления и ЖК-дисплей для вывода результатов. Передатчик и приемник питаются от батареек 9 В, которые надо приобрести отдельно.
Основные особенности:
- Обнаружение обрывов, короткого замыкания, перевернутых и перекрещенных пар
- Определение расстояния до точки обрыва
- Измерение длины кабеля до 350 м
- Определение порта, к которому подключен кабель, по световому сигналу на роутере или коммутаторе

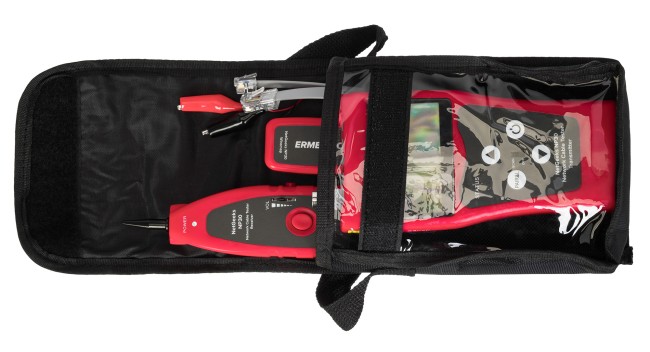

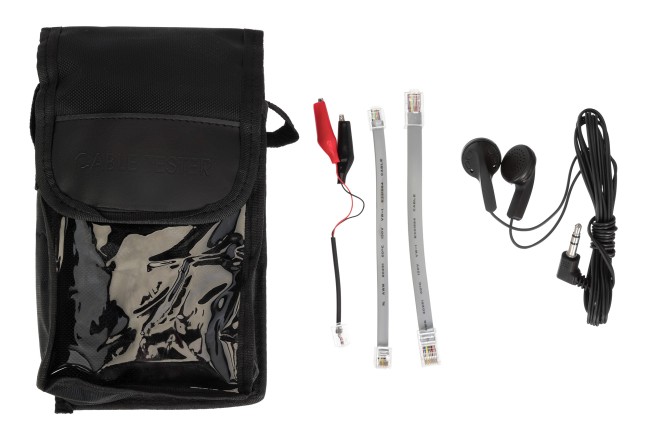

Комплектация:
- Передатчик
- Приемник

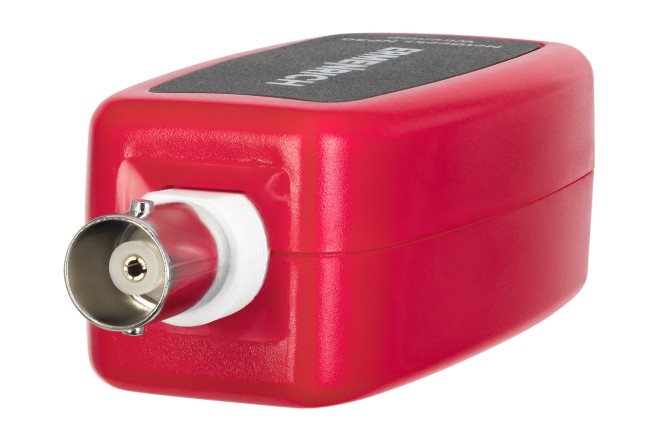

- Дистанционный модуль
- Патч-корд RJ11
- Патч-корд RJ45
- Зажим типа «крокодил»
- Кабель постоянного тока
- Наушники
- Сумка
- Инструкция по эксплуатации и гарантийный талон
Характеристики
| Производитель | Ermenrich |
| Типы тестируемых кабелей | сетевой STP/UTP категорий 5E/6/6A; коаксиальный |
| Типы обнаруживаемых кабелей | сетевой STP/UTP категорий 5E/6/6A/7; телефонный; коаксиальный; электрический |
| Измерение длины кабеля | есть (RJ45) |
| Проверка исправности кабеля | обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи |
| Проблесковая индикация (Port Flash) | есть |

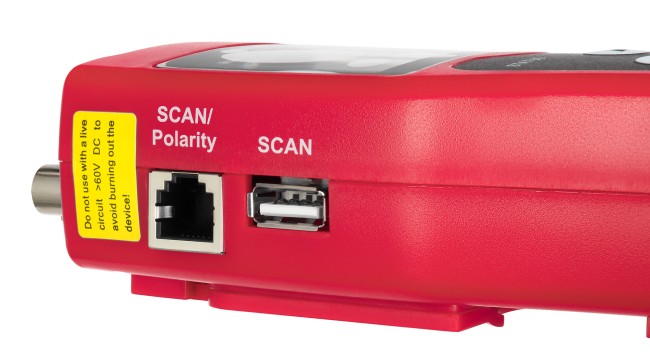

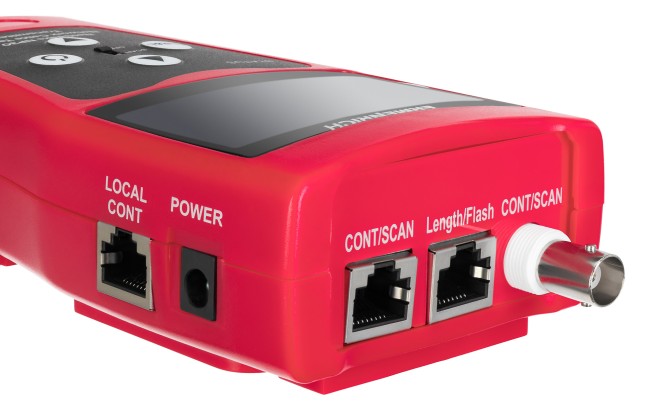

| Порты (передатчик) | RJ45 (main), RJ45 (scan), RJ11 (scan), Flash, USB (scan), BNC, источник питания |
| Порты (приемник) | RJ45, BNC, для наушников |
| Трассировка кабеля | есть |
| Определение полярности | есть |
| Метод измерений | по емкости |
| Диапазон измерения длины, м | 5–350 (для кабеля LAN) |
| Единицы измерения | метры, футы |
| Погрешность измерения | 5% (±0,5 м) |
| Измерение дистанции до обрыва | есть |
| Калибровка | есть, минимальная длина кабеля для калибровки 10 м |
| Погрешность калибровки | 2% (±0,5 м) |
| Настраиваемая чувствительность | есть |
| Защита | напряжение на входе: 48 В, ток: 5 мА |
| Дисплей | LCD |
| Размер дисплея | 128x128 |
| Подсветка дисплея | есть |

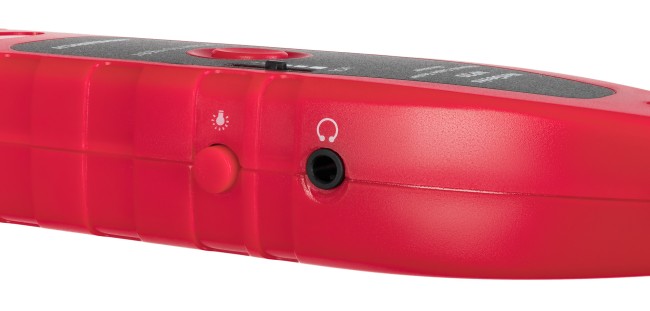

| Фонарик | есть (приемник) |
| Максимальный рабочий ток, мА | 150 (передатчик), 100 (приемник) |

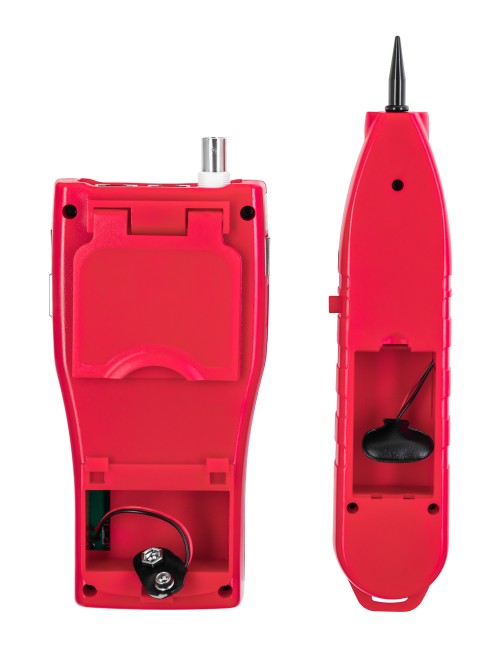

| Источник питания | 1 батарейка типа 9 В (нет в комплекте) |
| Автоматическое отключение питания | есть (15 мин / 30 мин / 1 ч / 2 ч / отключено) |
| Индикатор низкого заряда | есть |
| Диапазон рабочих температур | -10°C ... 60°C |
| Диапазон рабочей влажности, % | 20… 70 |
| Страна-изготовитель | КНР |
| Гарантия производителя | 5 лет |
| Вес в упаковке | 0.515 кг |
| Размер упаковки | 27 × 13 × 8 м |
