Измеритель длины кабеля Ermenrich NetGeeks NL80
Описание

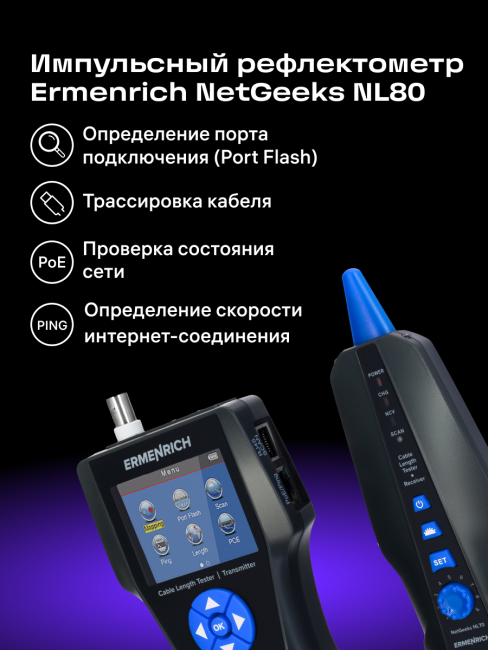

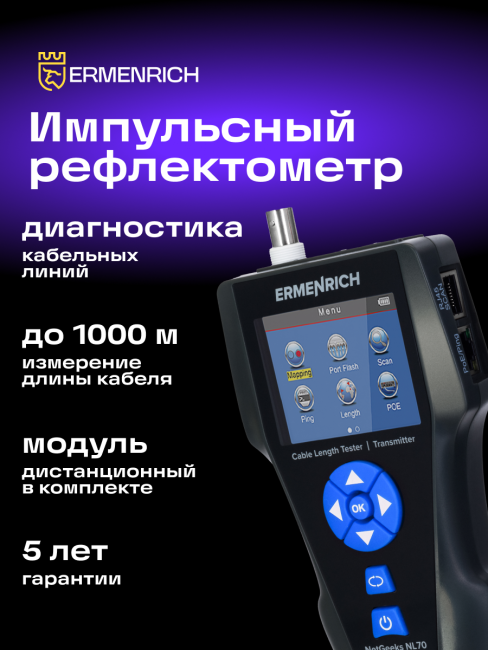

Компактный прибор для измерения длины кабелей до 1 км, а также для диагностики кабельных линий: поиска обрывов, коротких замыканий, перекрещенных, расщепленных и перевернутых пар. Позволяет не только обнаружить место обрыва или короткого замыкания, но и определить на каком расстоянии оно находится. Есть функции поиска и трассировки нужного кабеля в пучке (проблесковая индикация), определения порта, к которому подключен кабель, а также тестирования соединения Ethernet (тест PoE) и скорости передачи данных (PING-тест). Полученные данные отображаются на цветном LCD-дисплее с разрешением 320x240 пикс.
Измеритель работает с сетевыми кабелями категорий 5E/6/6A/7, электрическими, телефонными и прочими, имеющими металлический проводник. Измерения осуществляются по методу импульсной рефлектометрии. Для максимальной точности прибор можно откалибровать. Предусмотрена защита от электромагнитных помех. Устройство питается от литиевой аккумуляторной батареи емкостью 1800 мАч. Передатчик работает без подзарядки до 20 ч, приемник – до 50 ч. Есть функция энергосбережения: при бездействии измеритель автоматически отключается.
Основные особенности:
- Работа с кабелями длиной до 1000 м
- Определение обрывов, коротких замыканий и измерение расстояний до проблемных точек
- Поиск перекрещенных, расщепленных, перевернутых пар
- Определение порта подключения, проблесковая индикация
- Проверка состояния сети Ethernet (тест PoE)
- Определение скорости интернет-соединения (PING-тест), присвоение IP-адресов
- Сохранение полученных данных на карту памяти

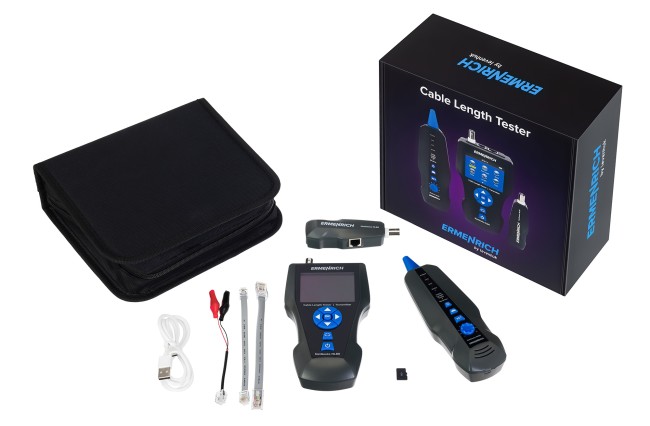

Комплектация:

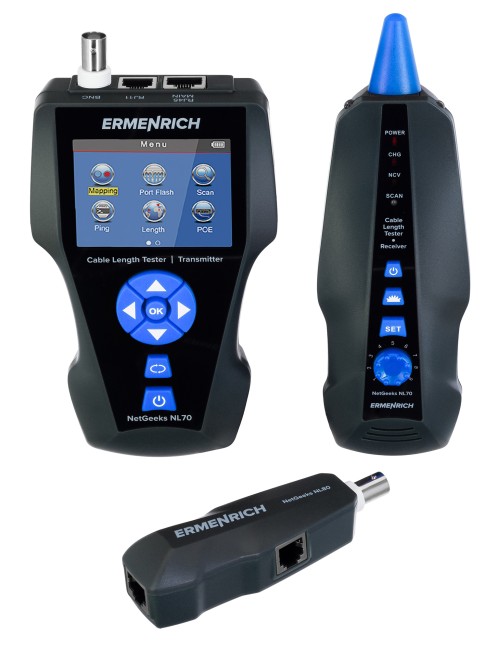

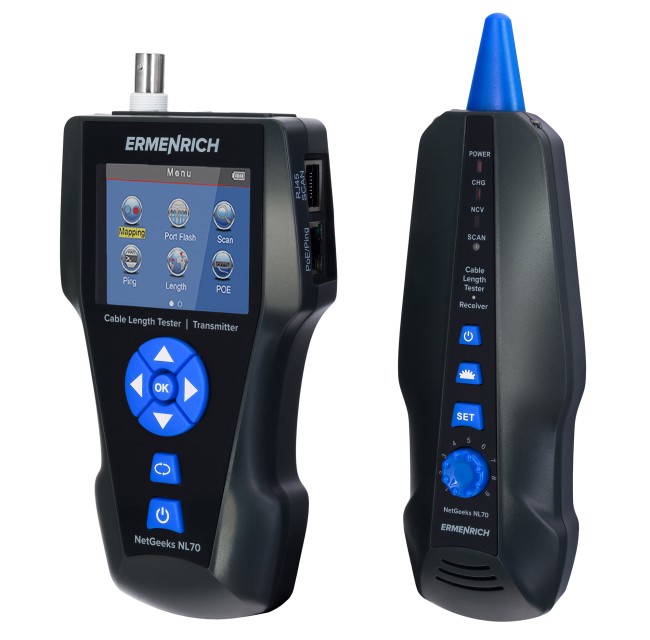

- Передатчик
- Приемник
- Дистанционный модуль
- Патч-корд RJ11
- Патч-корд RJ45
- Зажим типа «крокодил»
- Кабель постоянного тока
- Кабель microUSB

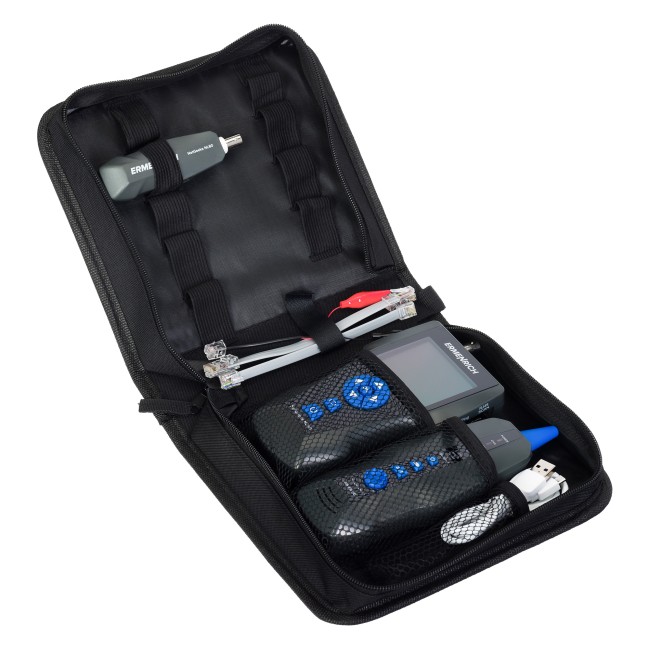

- Сумка
- Инструкция по эксплуатации и гарантийный талон
Характеристики
| Производитель | Ermenrich |
| Типы тестируемых кабелей | сетевой STP/UTP категорий 5E/6/6A/7; телефонный; коаксиальный; электрический |
| Типы обнаруживаемых кабелей | сетевой STP/UTP категорий 5E/6/6A/7; телефонный; коаксиальный; электрический |
| Измерение длины кабеля | есть |
| Проверка исправности кабеля | есть (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, расщепленные пары, перекрестные помехи) |
| Проблесковая индикация (Port Flash) | есть |

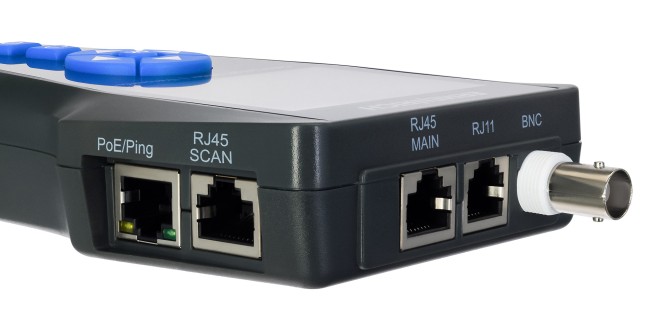

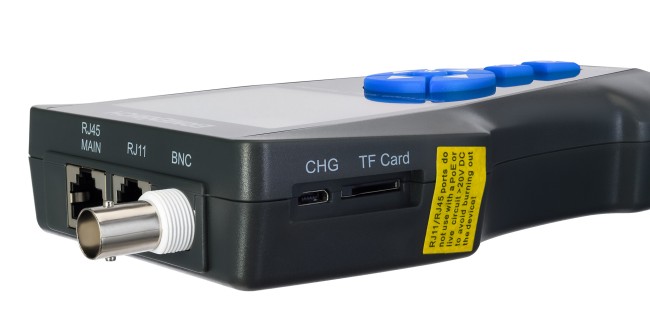

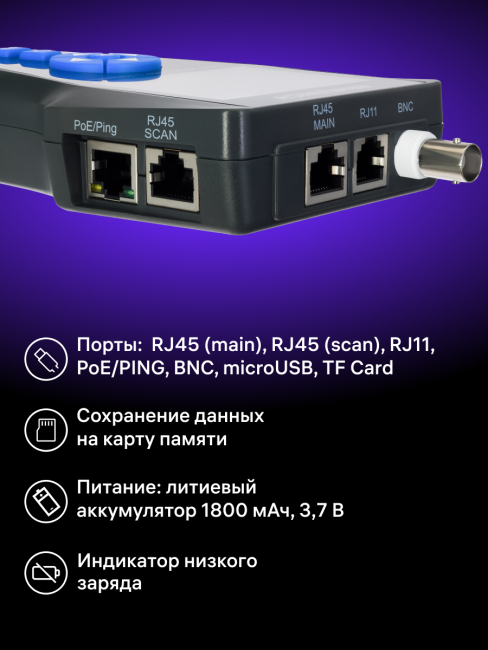

| Порты (передатчик) | RJ45 (main), RJ45 (scan), RJ11, PoE/PING, BNC, microUSB, TF Card |

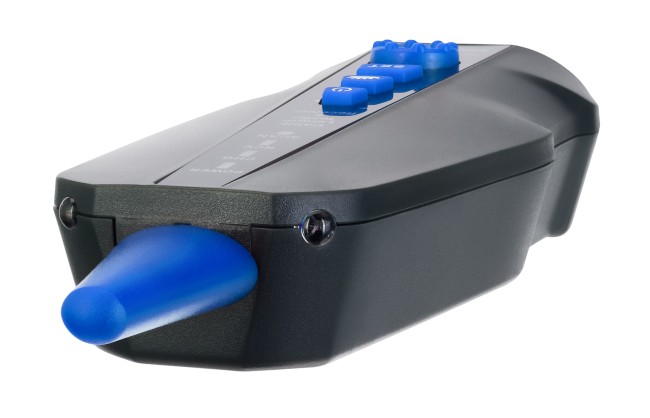

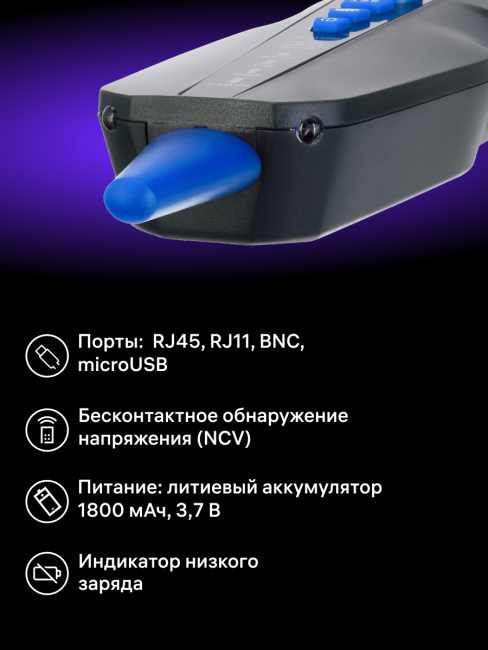

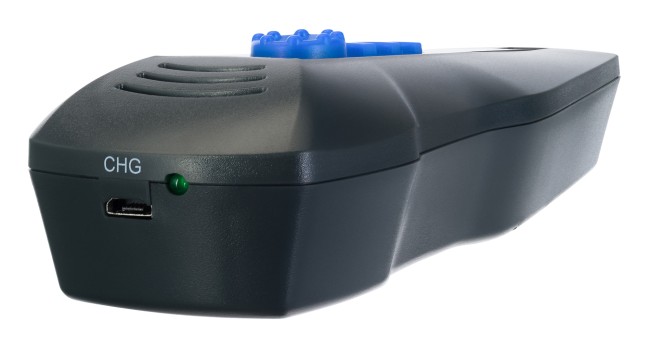

| Порты (приемник) | RJ45, RJ11, BNC, microUSB |
| Трассировка кабеля | есть |
| Защита от помех | есть |
| Тест PoE | есть |
| PING-тест | есть |
| Метод измерений | импульсная рефлектометрия во временной области (TDR) |
| Диапазон измерения длины, м | 0–1000 |
| Единицы измерения | метры, футы, ярды |
| Точность измерения | 3% (±0,5 м) |
| Измерение дистанции до обрыва | есть |
| Измерение дистанции до короткого замыкания | есть |
| Калибровка | есть, минимальная длина кабеля для калибровки 20 м (рекомендуется использовать кабель длиной 50 м) |
| Погрешность калибровки | 2% (±0,5 м) |
| Бесконтактное определение опасного напряжения (NCV) | есть |
| Настраиваемая чувствительность | есть |
| Защита | напряжение на входе: 48 В, ток: 5 мА |
| Сохранение/передача данных | до 50 записей (формат *.txt) |
| Дисплей | цветной LCD |
| Размер дисплея | 2.8 |
| Разрешение дисплея, пикс. | 320x240 |
| Подсветка дисплея | есть |
| Максимальный рабочий ток, мА | <150 |
| Источник питания | литиевый аккумулятор 1800 мАч, 3.7 В |
| Время работы | 50 ч |
| Диапазон рабочих температур | -10°C ... 60°C |
| Страна-изготовитель | КНР |
| Гарантия производителя | 5 лет |
| Вес в упаковке | 0.815 кг |
| Размер упаковки | 21 × 24 × 8 см |
