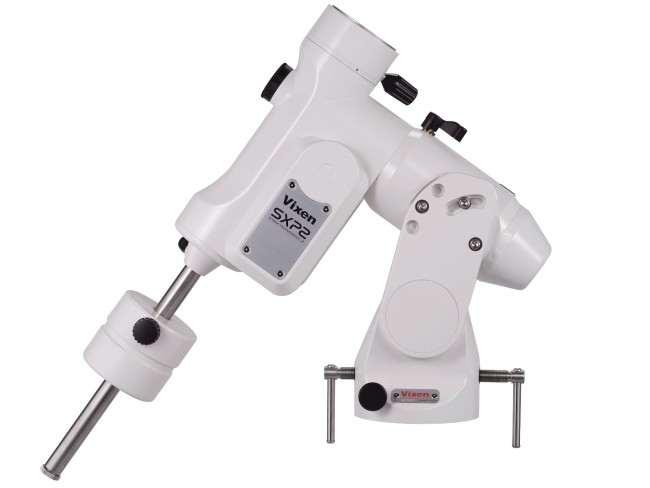

Экваториальная монтировка Vixen SXP2 Mount, c контроллером StarBookTen

По сравнению с предшествующими моделями, в новой экваториальной монтировке Vixen SXP2 используются подшипники большего размера для повышения точности работы и увеличения полезной рабочей нагрузки. Пара шарикоподшипников, используемых для опорных стоек оси прямого восхождения (R.A.), была заменена на более крупные конические подшипники для повышения прочности. В конструкции корпуса использованы более прочные материалы, что также стало шагом вперед и отличием от предыдущей серии Vixen SX. Расстояние между опорными стойками увеличено, чтобы повысить грузоподъемность. Увеличена и толщина стенок оси прямого восхождения (R.A.) Голова монтировки зажата в вилочных рычагах аналогичных тем, которые используются для экваториального крепления высшего класса Vixen AXJ. Это обеспечивает всей конструкции легкость и прочность, а также положительно сказывается на стабильности полярного выравнивания.

Моторные блоки встроены в нижнюю часть оси наклона. Это является гарантией того, что центр тяжести Vixen SXP2 находится ниже пересечения осей R.A. и DEC: теперь требуется меньше дополнительных противовесов.

Стержень противовеса размещается в корпусе оси наклона, изготовлен из прочной нержавеющей стали толщиной 20 мм и позволяет использовать все противовесы серий SX и GP.

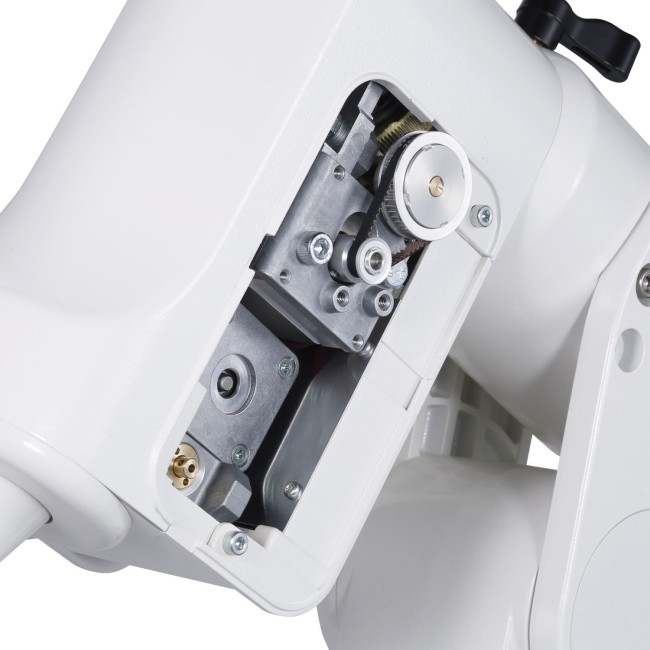

Используемая в Vixen SXP2 система ременной передачи сводит к минимуму люфты и шумы. В обычной системе электропривода экваториальных монтировок движущая сила от двигателя передавалась на червячные передачи для вращения. Для переключения передач требуется незначительный временной лаг, который, тем не менее, увеличивается с увеличением их числа. Чтобы избежать этого, схема передачи мощности была изменена с системы зубчатых передач на систему ременной передачи. В результате как временной лаг, так и уровень шума от системы привода были значительно уменьшены.

Механические части Vixen SXP2 содержат в общей сложности 16 подшипников. При этом для оси R.A. используетcя набор конических роликовых подшипников, чтобы обеспечить дополнительную стабильность для более точного отслеживания.

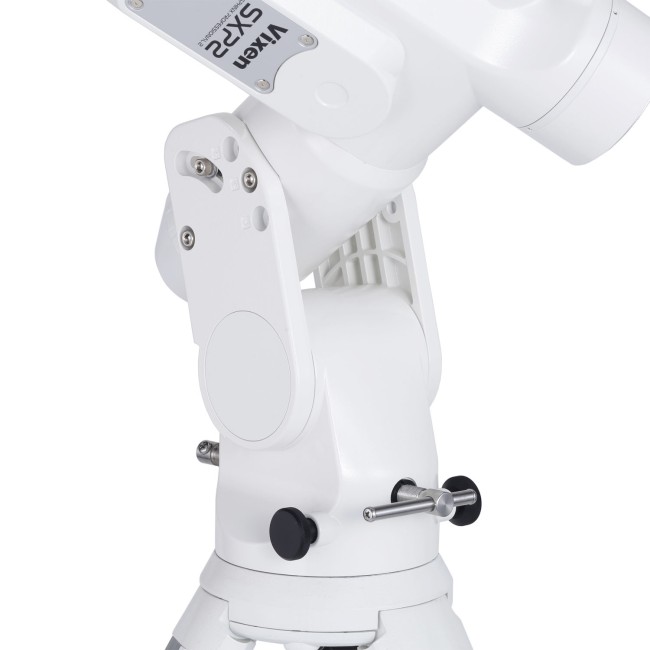

В экваториальной монтировке Vixen SXP2 используется та же вилка, что и в тяжелом крепление AXJ. За счет этого удалось добиться быстрой и стабильной настройки широты.

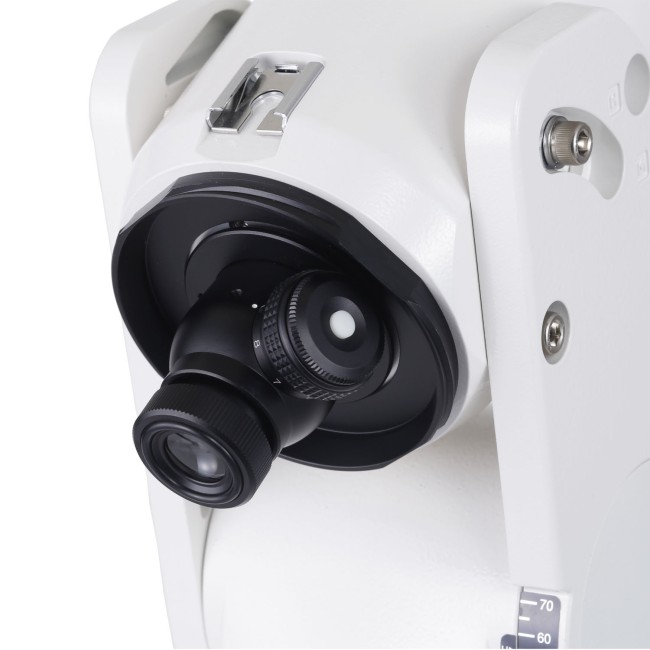

Для простого и точного выравнивание полярной оси с помощью опорной звезды используется оптический искатель полюса 6x20. Он оснащен сеткой и шкалами, на которых указаны звёзды, смежные с Северным и Южным полюсами мира. Шкалы и сетка имеют функцию красной подсветки с автоматическим отключением питания. В случае северного полушария можно легко осуществить выравнивание с точностью до 3 угловых минут, одновременно установив Полярную звезду и две другие звезды в указанное положение на шкале. Активации подсветки осуществляется нажатием кнопки. Это удобно, так как при настройке монтировки имеется возможность наблюдать звёзды на относительно темном фоне поля, а само выравнивание осуществлять в темноте, лишь глядя в искатель полюса. Яркость подсветки регулируется в пределах 8 ступеней, так что пользователь может настроить её по своему усмотрению. Красный цвет подсветки постепенно тускнеет через определенный промежуток времени (через одну или две минуты) и автоматически гаснет.

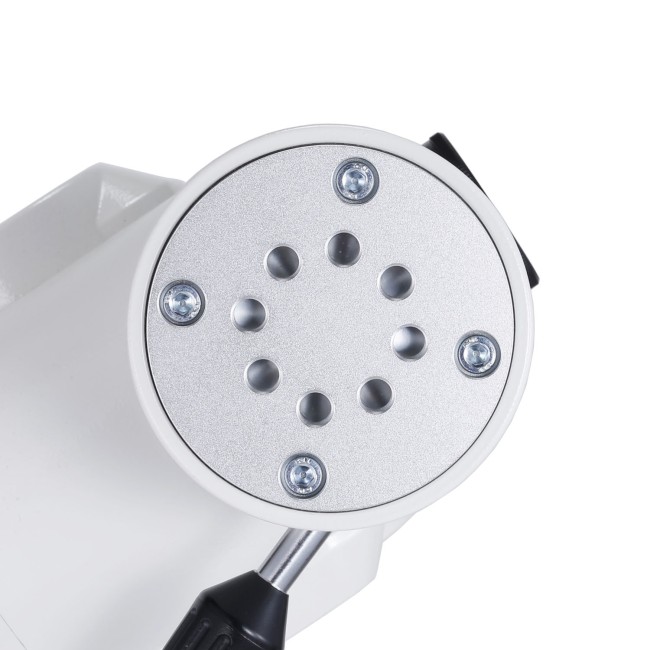

Регулируемая голова монтировки имеет диаметр 35 мм и 8 резьбовых отверстий для винтов M8, расположенных под углом 45 градусов. Дополнительный контейнер для принадлежностей может быть прикреплён непосредственно к голове или через дополнительный монтажный клин для пластин крепления типа «ласточкин хвост». Резьбовые отверстия на голове монтировки Vixen SXP2 также можно использовать для установки направляющих других производителей.

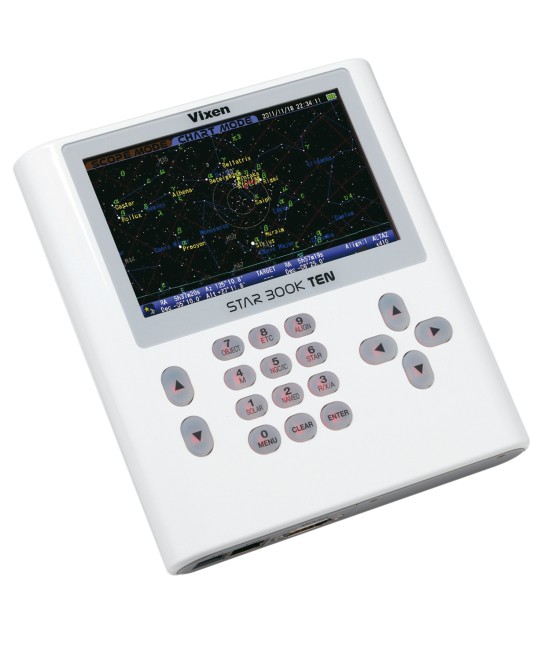

Монтировка Vixen SXP2 оснащена встроенным контроллером STAR BOOK TEN с цветным дисплеем высокого разрешения и картой звёздного неба. STAR BOOK TEN – это современная цифровая система управления. Её база содержит более 272 000 небесных объектов, в том числе 260 000 звезд из звёздного каталога Смитсоновской астрофизической обсерватории, 109 объектов из каталога Мессье, 7840 объектов каталога NGC и 5380 объектов каталога IC, а также Солнце, Луну и планеты Солнечной системы. При указании интересующего объекта на цветном 5-дюймовом TFT-дисплее STAR BOOK TEN происходит его автоматический поиск и наведение. Таким образом, объект выводится в поле зрения телескопа, после чего можно начинать его непрерывное отслеживание.

Кроме того, на дисплее отображаются различные функции астронавигации. Среди них функция P-PEC, которая дает значительное преимущество при слежении за небом. PEC – это периодическая коррекция ошибок. Она исправляет ошибки, возникающие из-за неравномерности движения направляющих зубчатых передач. Для экваториальной монтировки Vixen SXP2 предусмотрена функция P-PEC – усовершенствованная версия PEC. P-PEC сохраняет записи всех исправлений после отключения питания монтировки. Больше нет необходимости получать данные каждый раз при начале работы, что позволяет быстрее добиться более точного отслеживания.

Для удобства управления контроллером STAR BOOK TEN в условиях недостаточной освещённости команды и клавиши направления могут подсвечиваться красным цветом.
