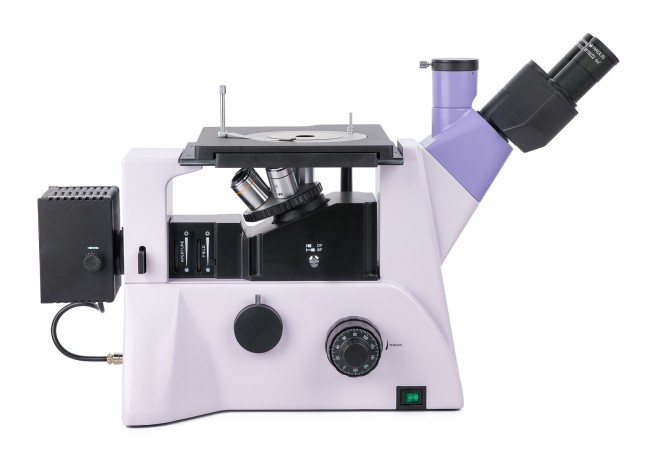

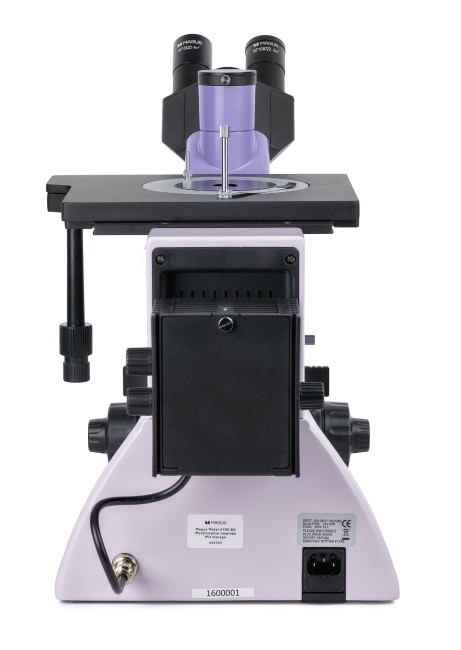

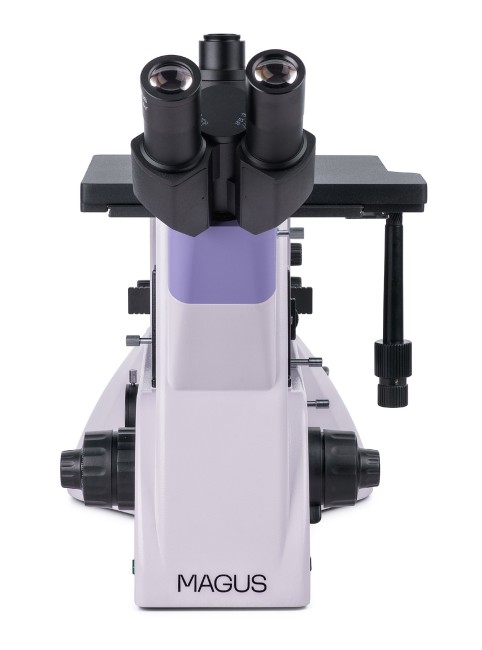

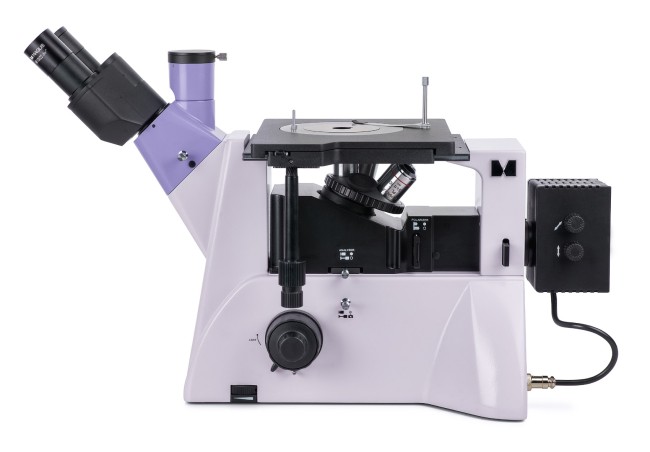

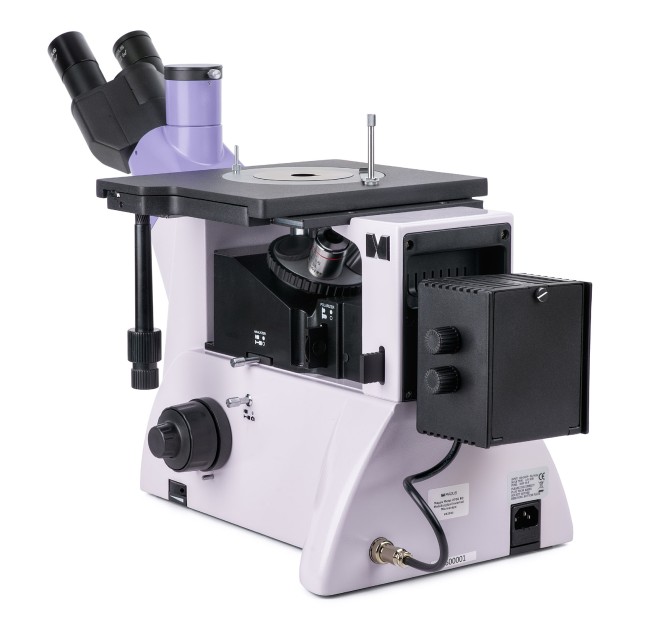

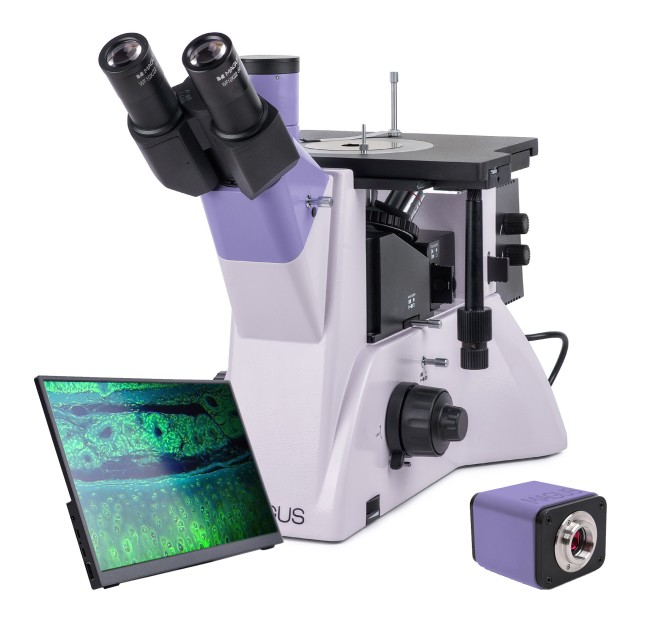

Микроскоп металлографический инвертированный цифровой MAGUS Metal VD700 BD LCD
Описание
Микроскоп предназначается для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов. Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью. На этом микроскопе непрозрачные объекты исследуются в отраженном свете по методу светлого поля, темного поля и простой поляризации. Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.
Цифровая камера

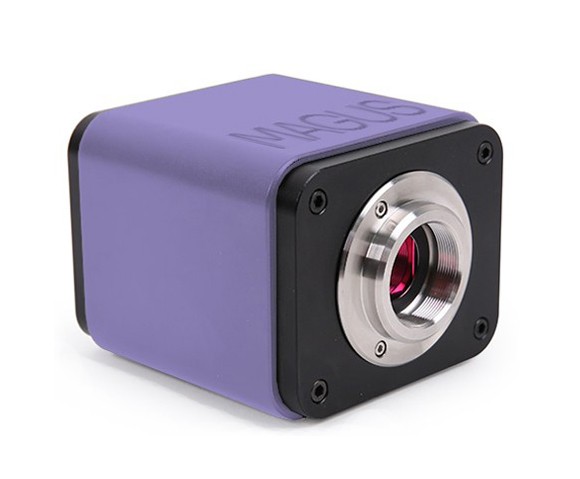

MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора. Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор

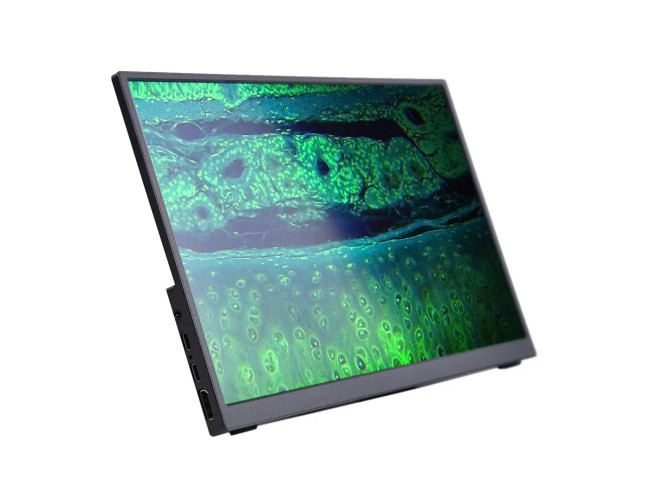

Монитор MAGUS MCD40 предназначен для создания системы визуализации микроскопа MAGUS . Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении 4К. Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается. Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.
Визуальная насадка

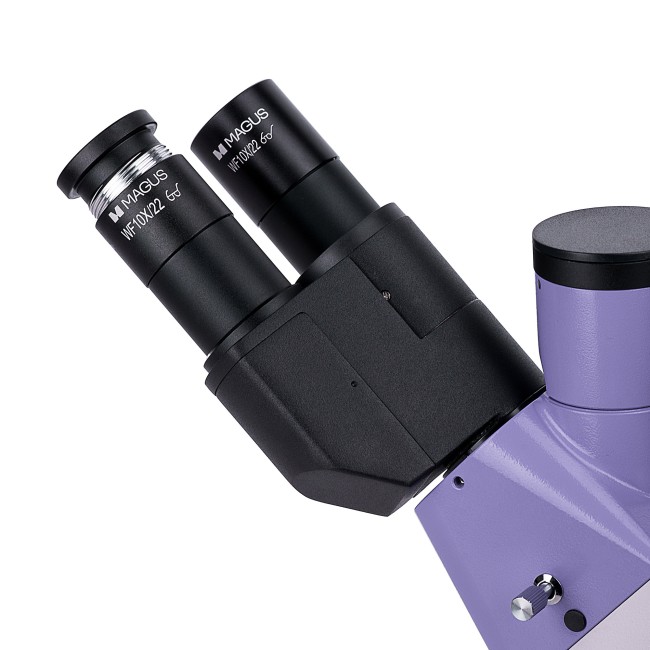

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная. Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.
Револьверное устройство

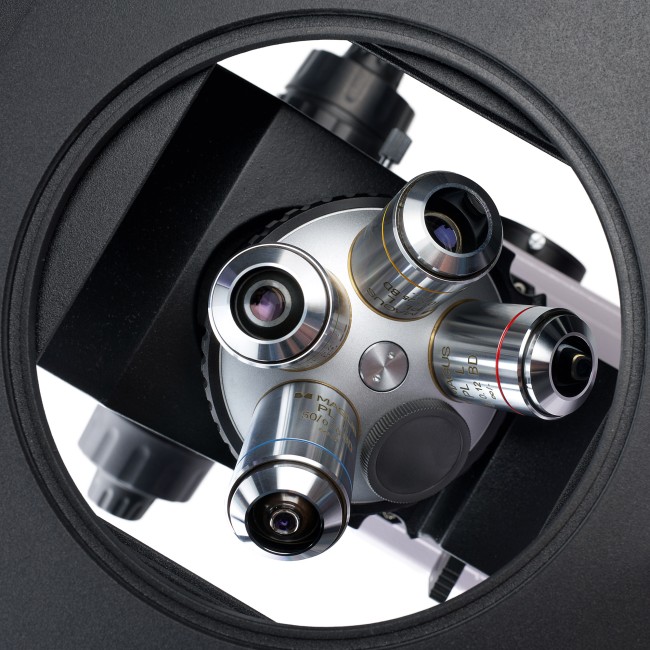

Револьвер на 5 объективов установлен на штатив под столиком. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля.
Фокусировка

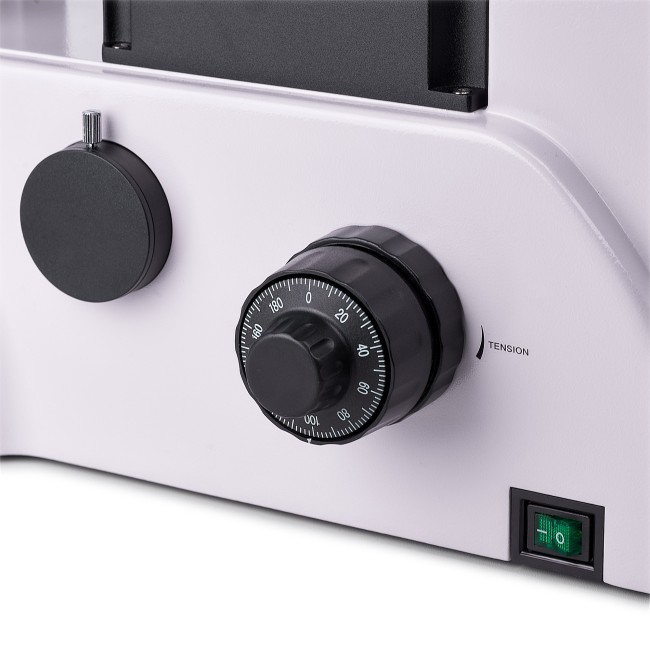

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий. С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.
Предметный столик

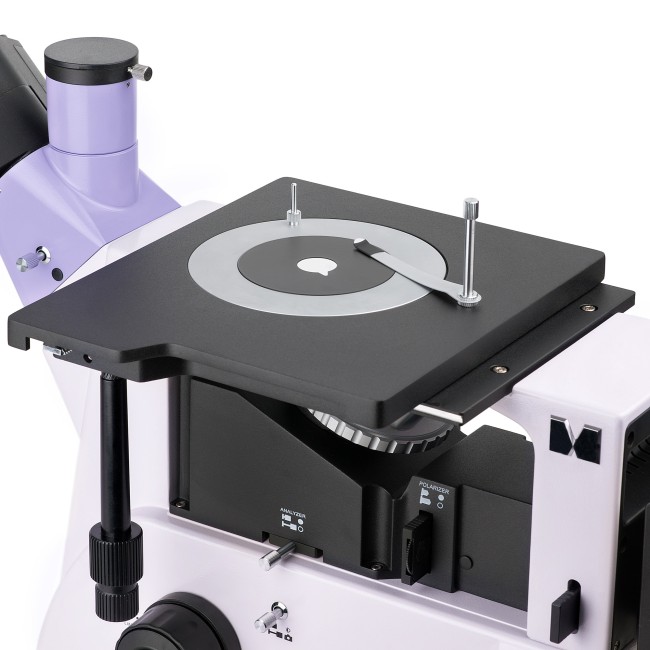

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.
Источник света

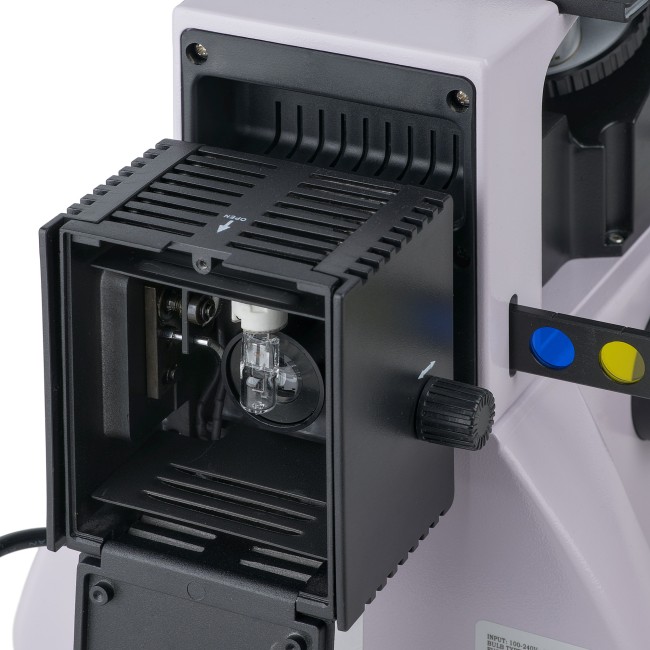

В фонаре стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.
Осветительная система отраженного света

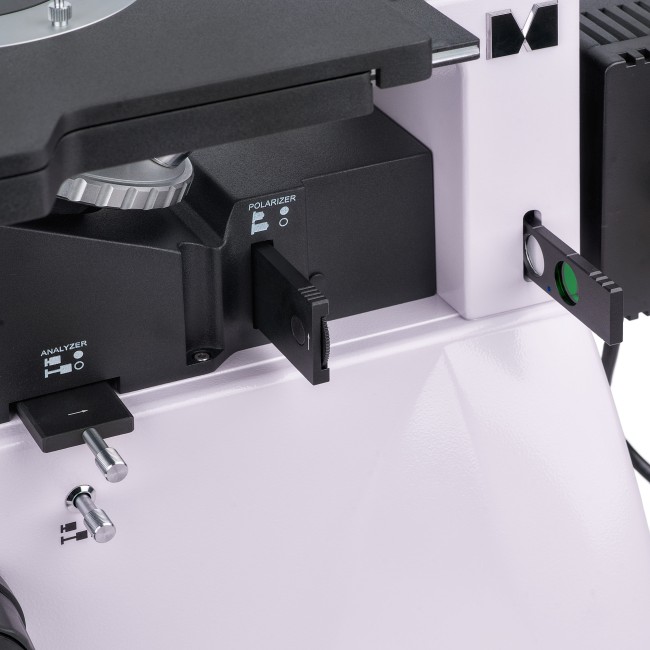

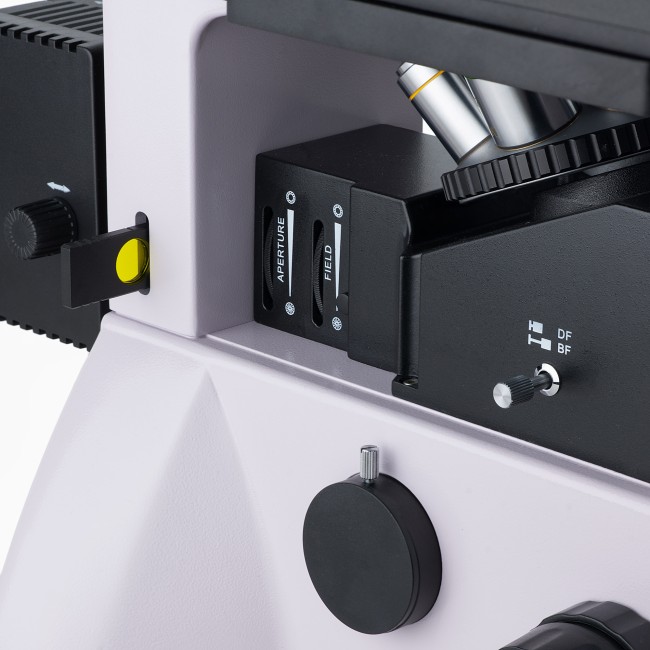

Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям. Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. Набор светофильтров поможет правильно настроить цветопередачу. Устройство для работы по методу темного поля находится в штативе.
Основные особенности микроскопа:
- Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
- Тринокулярная визуальная насадка с возможностью изменения высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Объективы-планахроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
- Осветитель отраженного света увеличенной мощности 50 Вт – специально для работы в темном поле
- Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля и простой поляризации
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
- Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейсы Wi-Fi и USB 3.0
- Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора
- 30 кадров в секунду через любой интерфейс подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

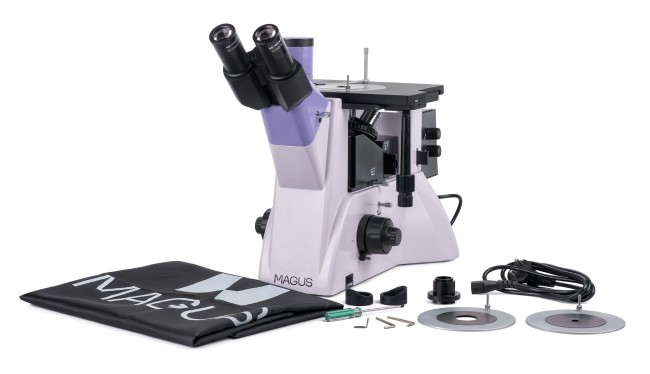

Комплектация
- Цифровая камера MAGUS CHD40 (цифровая камера, кабель HDMI (1,5 м), кабель USB 3.0 (1,5 м), мышь USB, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD40
- Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Фонарь лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Калибровочный слайд
Характеристики
Производитель | MAGUS |
Тип микроскопа | металлографический, цифровой |
Назначение | лабораторный, исследовательский |
Оптическая схема | инвертированная |
Увеличение, крат | 50 — 1000 |
Тип насадки | тринокулярная |
Насадка микроскопа | Зидентопф с возможностью разворота на 180° |
Угол наклона окулярной насадки | 45° |
Диоптрийная коррекция окуляров | ±5 диоптрий на левом тубусе |
Межзрачковое расстояние, мм | 48 — 75 |
Посадочный диаметр окуляров | 30 мм |
Дисплей | IPS, 13,3", 3840x2160 (4K), 60 Гц, LED-подсветка, питание: переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) |
Окуляры | 10х/22, удаленный зрачок 10 мм |
Объективы | планахроматические, PL L5х/0.12 BD, PL L10х/0.25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD |
Парфокальная высота | 45 мм |
Коррекция на длину тубуса микроскопа | бесконечность |
Револьверное устройство | на 5 объективов |
Предметный столик | 242x200 мм, двухкоординатный механический; круглые поворотные вставки Ø130 мм с отверстиями Ø10 мм, Ø20 мм и Ø30 мм |
Диапазон перемещения препарата, мм | 30 × 30 |
Диафрагма | полевая, апертурная |
Освещение по Кёлеру | есть |
Устройство простой поляризации | съемные анализатор и поляризатор |
Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая |
Шаг точной фокусировки, мм | 0.002 |
Тип подсветки | галогенная |
Способ освещения | отраженный свет |
Тип лампы подсветки | 12 В/50 Вт |
Расположение подсветки | нижнее |
Регулировка яркости | есть |
Источник питания микроскопа | сеть переменного тока, 220±22 В / 50 Гц |
Метод исследования | светлое поле, темное поле, поляризация |
Светофильтры в комплекте | синий, зелёный, жёлтый, матовый |
Цифровая камера в комплекте | есть |
Место использования | канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
Число мегапикселей | 8 |
Тип сенсора | CMOS, цветной |
Размер пикселя, мкм | 2.9 |
Чувствительность при λ= 550 нм, В/лк-с | 1028 |
Спектральный диапазон, нм | 380 — 650 |
Способ экспозиции | ERS (электронный скользящий затвор) |
Кадровая частота, 1/с | 30 (3840х2160 HDMI); 30 (1920х1080 Wi-Fi); 30 (3840х2160 USB 3.0) |
ПО, драйверы | HDMI: встроенное; USB: MAGUS View |
Программные возможности | размер изображения, яркость, время выдержки |
Формат изображения | *.jpg, *.tif |
Формат видео | *.h264/*.h265, *.mp4 |
Максимальное разрешение, пикс | 3840 × 2160 |
Выход | HDMI 1.4, USB (мышь), USB (адаптер Wi-Fi), USB (флеш-накопитель), SD (карты памяти до 32 ГБ) |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 3.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) |
Источника питания камеры | сетевой адаптер 12 В/1 А |
Диапазон рабочих температур | 5°C ... 35°C |
Страна-изготовитель | КНР |
Гарантия производителя | 5 лет |
